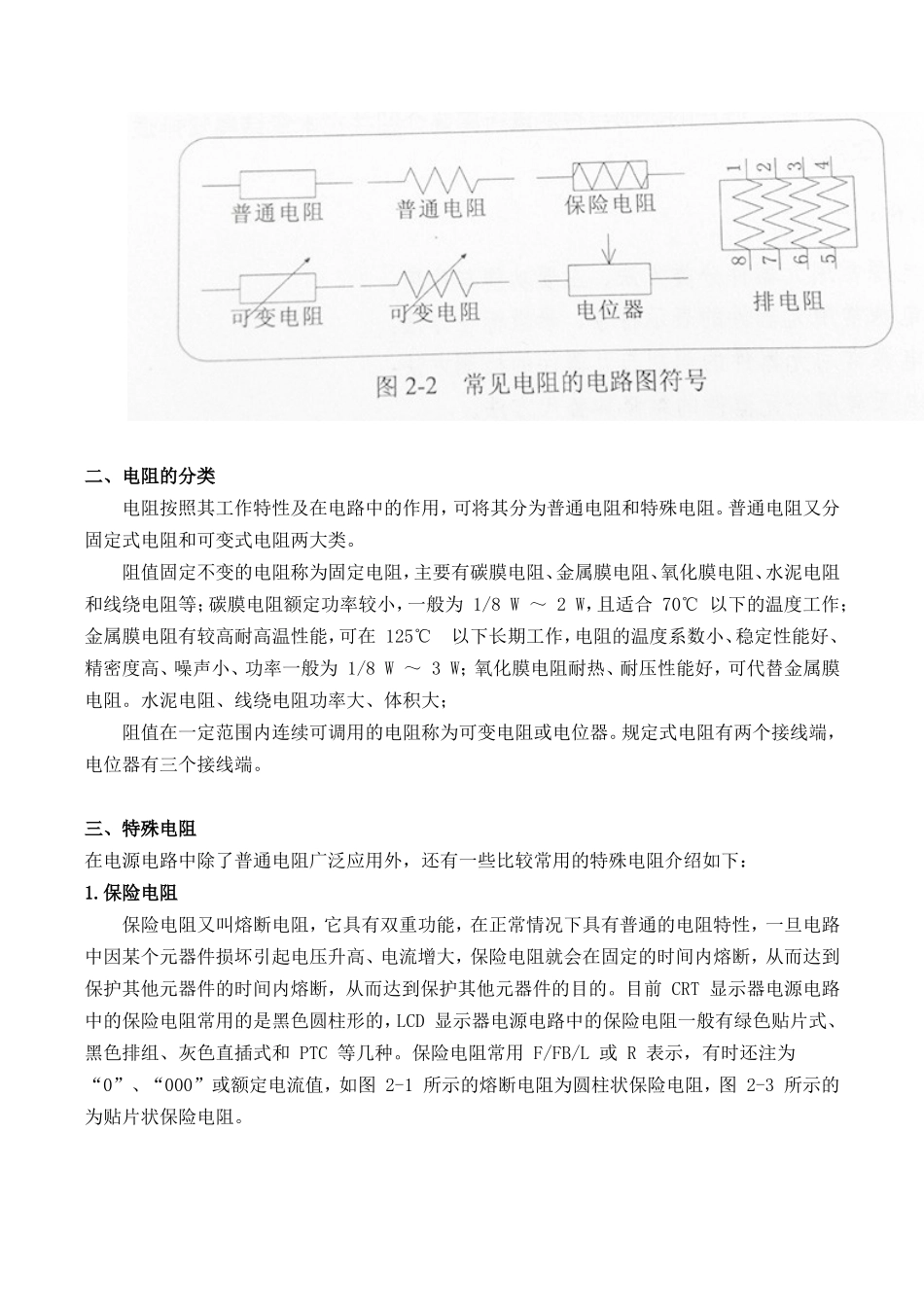

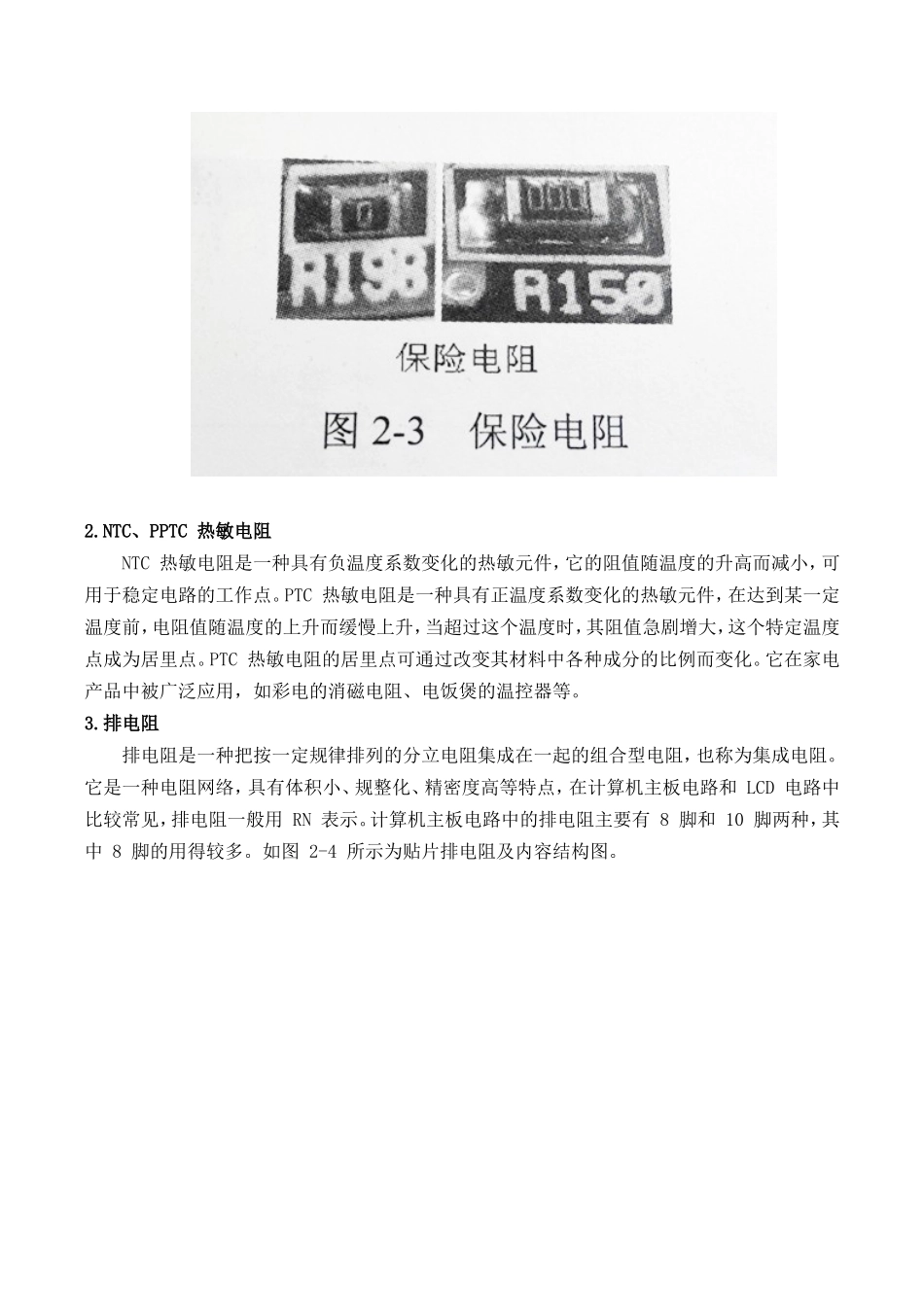

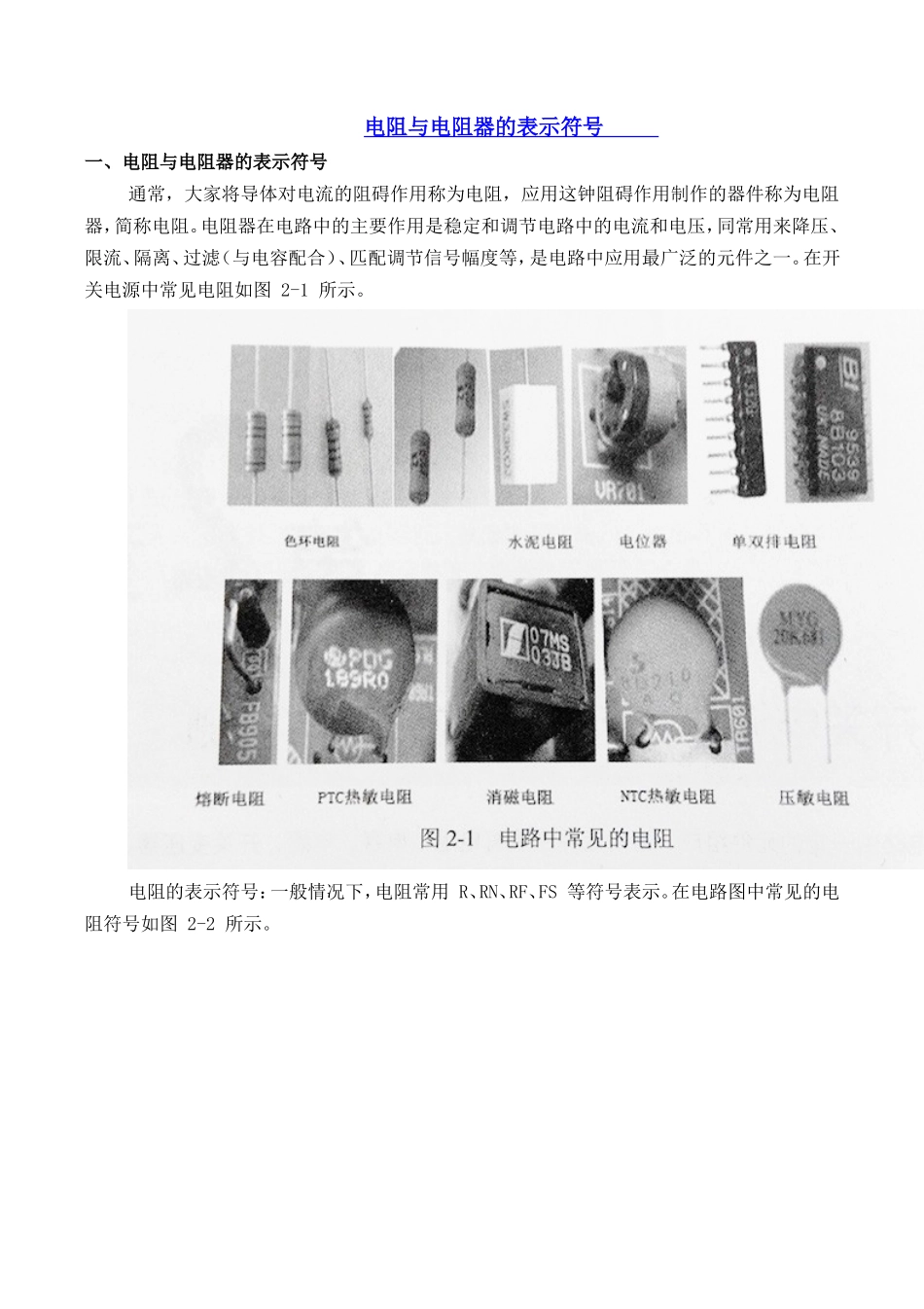

电阻与电阻器的表示符号一、电阻与电阻器的表示符号通常，大家将导体对电流的阻碍作用称为电阻，应用这钟阻碍作用制作的器件称为电阻器，简称电阻。电阻器在电路中的主要作用是稳定和调节电路中的电流和电压，同常用来降压、限流、隔离、过滤（与电容配合）、匹配调节信号幅度等，是电路中应用最广泛的元件之一。在开关电源中常见电阻如图2-1所示。电阻的表示符号：一般情况下，电阻常用R、RN、RF、FS等符号表示。在电路图中常见的电阻符号如图2-2所示。二、电阻的分类电阻按照其工作特性及在电路中的作用，可将其分为普通电阻和特殊电阻。普通电阻又分固定式电阻和可变式电阻两大类。阻值固定不变的电阻称为固定电阻，主要有碳膜电阻、金属膜电阻、氧化膜电阻、水泥电阻和线绕电阻等；碳膜电阻额定功率较小，一般为1/8W～2W，且适合70℃以下的温度工作；金属膜电阻有较高耐高温性能，可在125℃以下长期工作，电阻的温度系数小、稳定性能好、精密度高、噪声小、功率一般为1/8W～3W；氧化膜电阻耐热、耐压性能好，可代替金属膜电阻。水泥电阻、线绕电阻功率大、体积大；阻值在一定范围内连续可调用的电阻称为可变电阻或电位器。规定式电阻有两个接线端，电位器有三个接线端。三、特殊电阻在电源电路中除了普通电阻广泛应用外，还有一些比较常用的特殊电阻介绍如下：1.保险电阻保险电阻又叫熔断电阻，它具有双重功能，在正常情况下具有普通的电阻特性，一旦电路中因某个元器件损坏引起电压升高、电流增大，保险电阻就会在固定的时间内熔断，从而达到保护其他元器件的时间内熔断，从而达到保护其他元器件的目的。目前CRT显示器电源电路中的保险电阻常用的是黑色圆柱形的，LCD显示器电源电路中的保险电阻一般有绿色贴片式、黑色排组、灰色直插式和PTC等几种。保险电阻常用F/FB/L或R表示，有时还注为“0”、“000”或额定电流值，如图2-1所示的熔断电阻为圆柱状保险电阻，图2-3所示的为贴片状保险电阻。2.NTC、PPTC热敏电阻NTC热敏电阻是一种具有负温度系数变化的热敏元件，它的阻值随温度的升高而减小，可用于稳定电路的工作点。PTC热敏电阻是一种具有正温度系数变化的热敏元件，在达到某一定温度前，电阻值随温度的上升而缓慢上升，当超过这个温度时，其阻值急剧增大，这个特定温度点成为居里点。PTC热敏电阻的居里点可通过改变其材料中各种成分的比例而变化。它在家电产品中被广泛应用，如彩电的消磁电阻、电饭煲的温控器等。3.排电阻排电阻是一种把按一定规律排列的分立电阻集成在一起的组合型电阻，也称为集成电阻。它是一种电阻网络，具有体积小、规整化、精密度高等特点，在计算机主板电路和LCD电路中比较常见，排电阻一般用RN表示。计算机主板电路中的排电阻主要有8脚和10脚两种，其中8脚的用得较多。如图2-4所示为贴片排电阻及内容结构图。图2-5所示为直插式排电阻及其内部结构图。四、电阻的标注方法电阻的标注方法要有三种，分别是直标法、数标法和色标法。1.直标法直标法是指将电阻的类别、标称电阻值、允许偏差、额定功率及其他参数的数值等直接标在电阻的表面。如图2-6所示的电阻标有5W10Ω5%，说明其功率是5W，阻值是10Ω，误差为±5%。也有用数字加字母符号（Ω、K、M）或两者有规律的组合来表示电阻的阻值。其中字母符号前面的数字表示阻值的整数部分，字母符号后面的数字表示阻值的小数部分。如“4Ω7”，表示阻值为4.7Ω；“4K7”，表示改电阻阻值为4.7KΩ。2.数标法数标法主要用三位数表示阻值，前两位表示有效数字，第三位数字是倍率。如电阻上标注“ABC”，其阻值为AB×10c，其中，“C”如果为9，则表明﹣1.例如标注为“563”，表示阻值为56×103Ω=56KΩ；标注为“279”，表示阻值为27×10﹣1Ω；标注“000”，表示阻值为0。这种电阻通常作保险电阻。另外，可调电阻在标注阻值时，也常用三位数字表示。第一、二位表示有数字，第三位表示倍率。如：“203”表示20×103=20KΩ。3.色标法识别电阻的色环。小功率的电阻多数情况下用色环表示，特别是0.5W以下的碳膜和金属膜电阻使用较为普通，色环电阻的色环可分为三环、四环、五环3种，其标注及含义如图2-7所示。色环...
