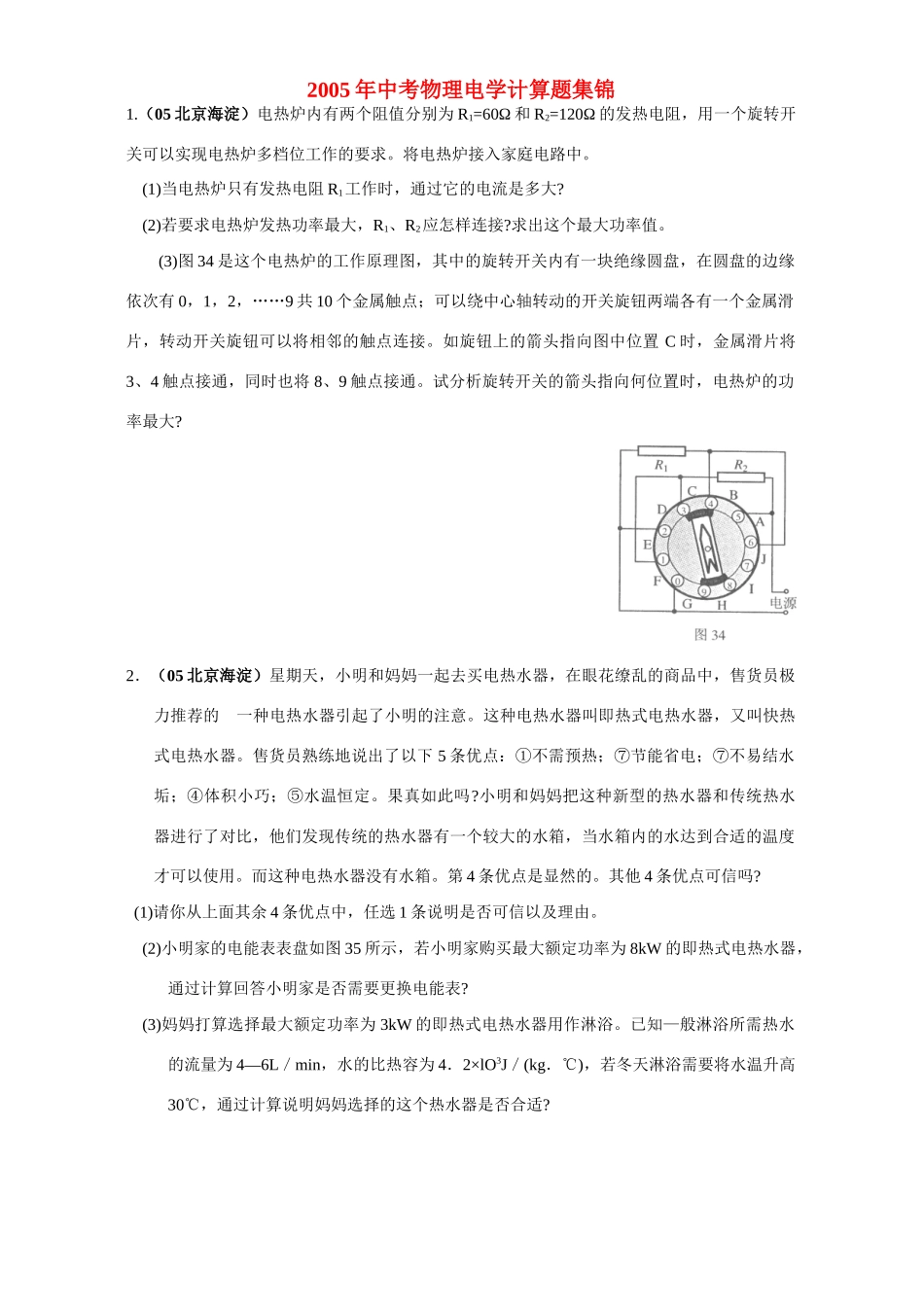

2005年中考物理电学计算题集锦1.（05北京海淀）电热炉内有两个阻值分别为R1=60Ω和R2=120Ω的发热电阻，用一个旋转开关可以实现电热炉多档位工作的要求。将电热炉接入家庭电路中。(1)当电热炉只有发热电阻R1工作时，通过它的电流是多大?(2)若要求电热炉发热功率最大，R1、R2应怎样连接?求出这个最大功率值。(3)图34是这个电热炉的工作原理图，其中的旋转开关内有一块绝缘圆盘，在圆盘的边缘依次有0，1，2，……9共10个金属触点；可以绕中心轴转动的开关旋钮两端各有一个金属滑片，转动开关旋钮可以将相邻的触点连接。如旋钮上的箭头指向图中位置C时，金属滑片将3、4触点接通，同时也将8、9触点接通。试分析旋转开关的箭头指向何位置时，电热炉的功率最大?2．（05北京海淀）星期天，小明和妈妈一起去买电热水器，在眼花缭乱的商品中，售货员极力推荐的一种电热水器引起了小明的注意。这种电热水器叫即热式电热水器，又叫快热式电热水器。售货员熟练地说出了以下5条优点：①不需预热；⑦节能省电；⑦不易结水垢；④体积小巧；⑤水温恒定。果真如此吗?小明和妈妈把这种新型的热水器和传统热水器进行了对比，他们发现传统的热水器有一个较大的水箱，当水箱内的水达到合适的温度才可以使用。而这种电热水器没有水箱。第4条优点是显然的。其他4条优点可信吗?(1)请你从上面其余4条优点中，任选1条说明是否可信以及理由。(2)小明家的电能表表盘如图35所示，若小明家购买最大额定功率为8kW的即热式电热水器，通过计算回答小明家是否需要更换电能表?(3)妈妈打算选择最大额定功率为3kW的即热式电热水器用作淋浴。已知—般淋浴所需热水的流量为4—6L／min，水的比热容为4．2×lO3J／(kg．℃)，若冬天淋浴需要将水温升高30℃，通过计算说明妈妈选择的这个热水器是否合适?3．（05广西河池）如图23甲所示电路，滑动变阻器的最大阻值为，电源电压及灯L的电阻保持不变。当、均闭合且滑片滑到b端时，电流表、的示数分别为如图23乙、丙所示；当、均断开且滑片P置于变阻器的中点时，电流表的示数为0.4A，求：(1)电源的电压；(2)的电阻；(3)灯L的电阻；(4)整个电路消耗的最小电功率；(提示：电路的总电阻最大时消耗的电功率最小)。4．（05贵阳）如图同学们常见的家用饮水机，它的铭牌上标有：额定电压220V，频率50Hz，加热功率350W。将它接在220V的电压下，（1）当它处于保温状态时，饮水机中的电流为0.1A，这时饮水机消耗的电功率是多大？（2）当它处于加热状态时，如果消耗的电能全部用来加热水，它能使热水罐中0.5kg，20℃的水的温度升高到90℃要多少时间？（3）它的工作原理比较简单：整个电路由一个电热元件图13R1、一个限流电阻R2和一个温控开关S组成（如图13）。当S接a时，电热元件R1被接入电路中，饮水机开始将水加热；当水温达到一定温度时，温控开关自动切换到b处，饮水机处于保温状态。请你按上述原理完成图13中的电路图。5．（05宿迁）如图是一条电热毯电路的示意图，R0是发热电阻丝，R是串联在电路中的电阻，S是控温开关。电热毯标牌上标有“220V40W”字样。问（不考虑温度对电阻值的影响）：⑴、要使电热毯处于低温挡时，开关S应处于什么状态？⑵、发热电阻丝R0的阻值是多大？⑶、当电热毯处于低温挡时，电路中的电流为0.1A，则在10s内电阻丝R0产生的热量是多少？6．（05辽宁十一市）小明家新安装了一台电热水器，电热水器的铭牌如图13甲所示，若自来水的温度是10摄氏度，充满水后，小明将调温开关调到如图13乙所示的位置。接通电源，加热指示灯亮，达到设定温度时，加热指示灯熄灭。请你帮助小明回答下列问题：（1）加热指示灯从亮到熄灭的过程中，热水器中的水一共吸收多少热量？（2）若不考虑能量损失，从接通电源到指示灯灭需要多少时间？（3）若实际经过2h30min指示灯才熄灭，则热水器的效率是多少？()7．（05梅州）如图10所示电路中，小灯泡L标有“6V6W”字样，R2＝3Ω，当S1、S2都闭合时，电流表示数为1.2A，这时小灯泡L正常发光，求：(1)电源电压URR0S220V(2)电阻R1的阻值(3)当S1、S2都断开时，小灯泡L消耗的功率8．（05南京）小明家的电能表表盘如图16所示。(1)那么他家能接入电...
