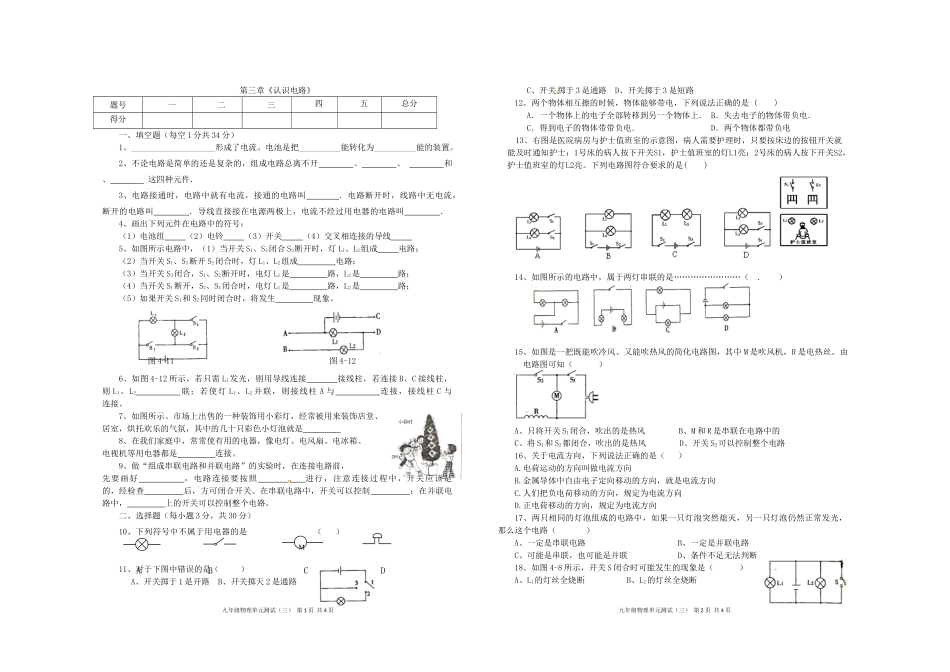

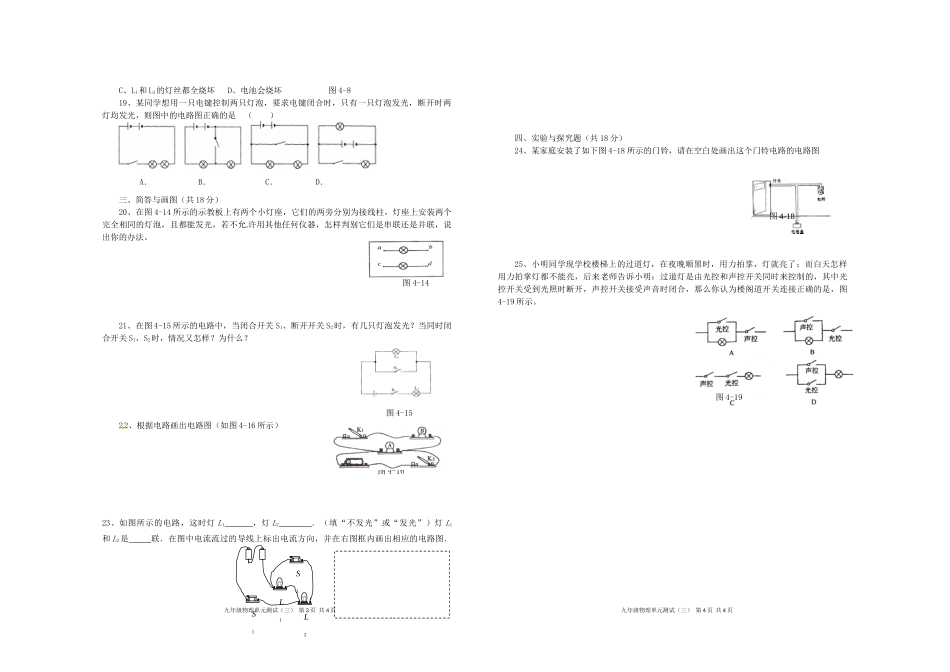

第三章《认识电路》题号一二三四五总分得分一、填空题（每空1分共34分）1、____________________形成了电流。电池是把__________能转化为__________能的装置。2、不论电路是简单的还是复杂的，组成电路总离不开、、和、这四种元件．3、电路接通时，电路中就有电流，接通的电路叫．电路断开时，线路中无电流，断开的电路叫．导线直接接在电源两极上，电流不经过用电器的电路叫．4、画出下列元件在电路中的符号：（1）电池组（2）电铃（3）开关（4）交叉相连接的导线5、如图所示电路中，（1）当开关S1、S3闭合S2断开时，灯L1、L2组成电路；（2）当开关S1、S3断开S2闭合时，灯L1、L2组成电路；（3）当开关S3闭合，S1、S2断开时，电灯L1是路，L2是路；（4）当开关S1断开，S2、S3闭合时，电灯L1是路，L2是路；（5）如果开关S1和S2同时闭合时，将发生现象。图4-11图4-126、如图4-12所示，若只需L1发光，则用导线连接接线柱，若连接B、C接线柱，则L1、L2联；若使灯L1、L2并联，则接线柱A与连接，接线柱C与连接。7、如图所示、市场上出售的一种装饰用小彩灯，经常被用来装饰店堂、居室，烘托欢乐的气氛，其中的几十只彩色小灯泡就是8、在我们家庭中，常常使有用的电器，像电灯、电风扇、电冰箱、电视机等用电器都是连接。9、做“组成串联电路和并联电路”的实验时，在连接电路前，先要画好，电路连接要按照进行，注意连接过程中，开关应该是的，经检查后，方可闭合开关。在串联电路中，开关可以控制；在并联电路中，上的开关可以控制整个电路。二、选择题（每小题3分，共30分）10、下列符号中不属于用电器的是（）11、对于下图中错误的是（）A、开关掷于1是开路B、开关掷天2是通路C、开关掷于3是通路D、开关掷于3是短路12、两个物体相互擦的时候，物体能够带电，下列说法正确的是()A．一个物体上的电子全部转移到另一个物体上．B．失去电子的物体带负电．C．得到电子的物体带带负电．D．两个物体都带负电13、右图是医院病房与护士值班室的示意图，病人需要护理时，只要按床边的按钮开关就能及时通知护士：1号床的病人按下开关S1，护士值班室的灯L1亮；2号床的病人按下开关S2，护士值班室的灯L2亮。下列电路图符合要求的是()14、如图所示的电路中，属于两灯串联的是……………………（.）15、如图是一把既能吹冷风、又能吹热风的简化电路图，其中M是吹风机，R是电热丝。由电路图可知（）A、只将开关S1闭合，吹出的是热风B、M和R是串联在电路中的C、将S1和S2都闭合，吹出的是热风D、开关S2可以控制整个电路16、关于电流方向，下列说法正确的是（）A.电荷运动的方向叫做电流方向B.金属导体中自由电子定向移动的方向，就是电流方向C.人们把负电荷移动的方向，规定为电流方向D.正电荷移动的方向，规定为电流方向17、两只相同的灯泡组成的电路中，如果一只灯泡突然熄灭，另一只灯泡仍然正常发光，那么这个电路（）A、一定是串联电路B、一定是并联电路C、可能是串联，也可能是并联D、条件不足无法判断18、如图4-8所示，开关S闭合时可能发生的现象是（）A、L1的灯丝全烧断B、L2的灯丝全烧断MABCD九年级物理单元测试（三）第1页共4页九年级物理单元测试（三）第2页共4页C、L1和L2的灯丝都全烧坏D、电池会烧坏图4-819、某同学想用一只电键控制两只灯泡，要求电键闭合时，只有一只灯泡发光，断开时两灯均发光，则图中的电路图正确的是（）A．B．C．D．三、简答与画图（共18分）20、在图4-14所示的示教板上有两个小灯座，它们的两旁分别为接线柱，灯座上安装两个完全相同的灯泡，且都能发光，若不允许用其他任何仪器，怎样判别它们是串联还是并联，说出你的办法。图4-1421、在图4-15所示的电路中，当闭合开关S1、断开开关S2时，有几只灯泡发光？当同时闭合开关S1、S2时，情况又怎样？为什么？图4-1522、根据电路画出电路图（如图4-16所示）图4-1623、如图所示的电路，这时灯L1，灯L2．（填“不发光”或“发光”）灯L1和L2是联．在图中电流流过的导线上标出电流方向，并在右图框内画出相应的电路图．四、实验与探究题（共18分）24、某家庭安装了如下图4-18所示的门铃，请在空白处画出这个门铃电路的电路...
