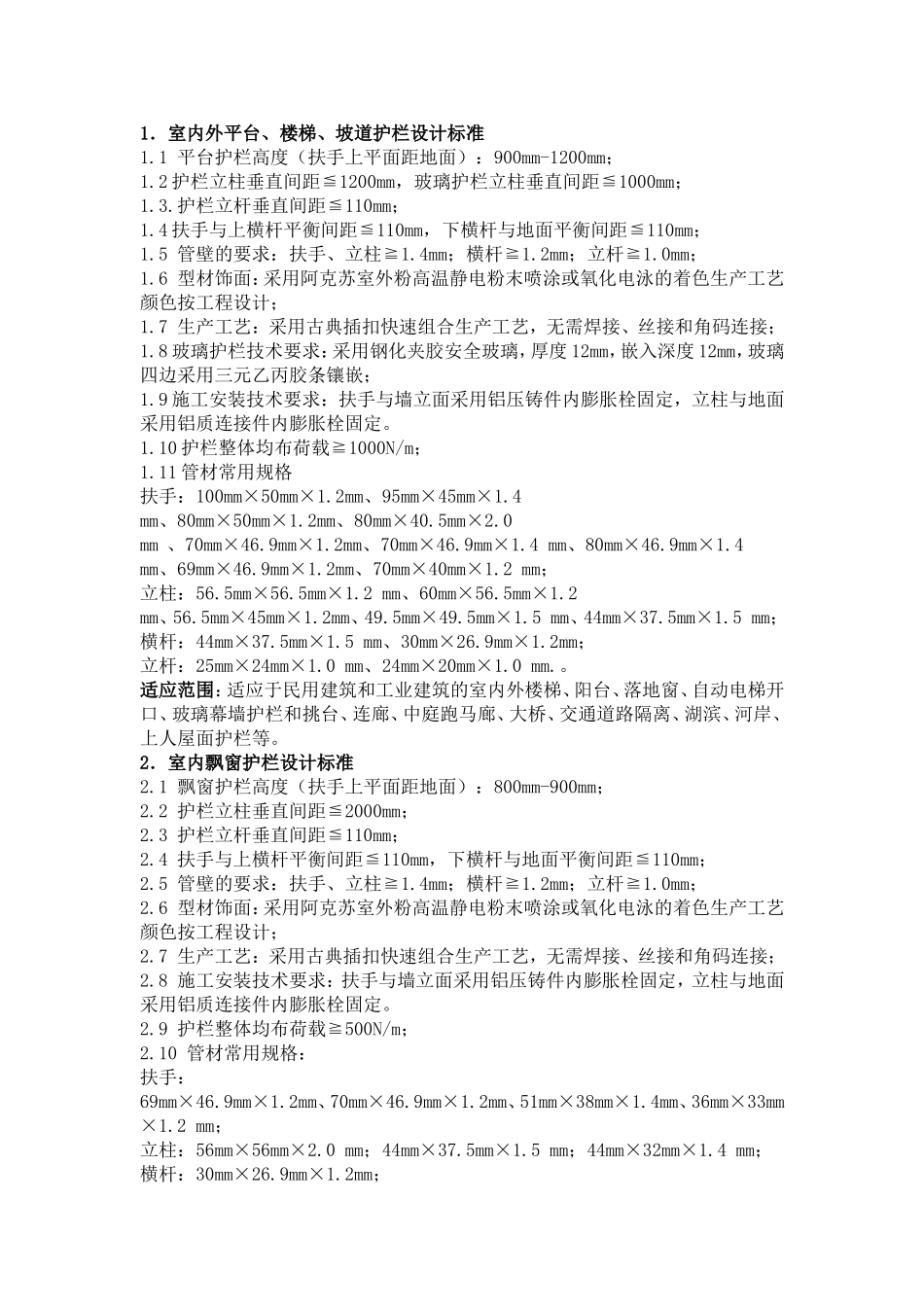

1．室内外平台、楼梯、坡道护栏设计标准1.1平台护栏高度（扶手上平面距地面）：900mm-1200mm；1.2护栏立柱垂直间距≦1200mm，玻璃护栏立柱垂直间距≦1000mm；1.3.护栏立杆垂直间距≦110mm；1.4扶手与上横杆平衡间距≦110mm，下横杆与地面平衡间距≦110mm；1.5管壁的要求：扶手、立柱≧1.4mm；横杆≧1.2mm；立杆≧1.0mm；1.6型材饰面：采用阿克苏室外粉高温静电粉末喷涂或氧化电泳的着色生产工艺颜色按工程设计；1.7生产工艺：采用古典插扣快速组合生产工艺，无需焊接、丝接和角码连接；1.8玻璃护栏技术要求：采用钢化夹胶安全玻璃，厚度12mm，嵌入深度12mm，玻璃四边采用三元乙丙胶条镶嵌；1.9施工安装技术要求：扶手与墙立面采用铝压铸件内膨胀栓固定，立柱与地面采用铝质连接件内膨胀栓固定。1.10护栏整体均布荷载≧1000N/m；1.11管材常用规格扶手：100mm×50mm×1.2mm、95mm×45mm×1.4mm、80mm×50mm×1.2mm、80mm×40.5mm×2.0mm、70mm×46.9mm×1.2mm、70mm×46.9mm×1.4mm、80mm×46.9mm×1.4mm、69mm×46.9mm×1.2mm、70mm×40mm×1.2mm；立柱：56.5mm×56.5mm×1.2mm、60mm×56.5mm×1.2mm、56.5mm×45mm×1.2mm、49.5mm×49.5mm×1.5mm、44mm×37.5mm×1.5mm；横杆：44mm×37.5mm×1.5mm、30mm×26.9mm×1.2mm；立杆：25mm×24mm×1.0mm、24mm×20mm×1.0mm.。适应范围：适应于民用建筑和工业建筑的室内外楼梯、阳台、落地窗、自动电梯开口、玻璃幕墙护栏和挑台、连廊、中庭跑马廊、大桥、交通道路隔离、湖滨、河岸、上人屋面护栏等。2．室内飘窗护栏设计标准2.1飘窗护栏高度（扶手上平面距地面）：800mm-900mm；2.2护栏立柱垂直间距≦2000mm；2.3护栏立杆垂直间距≦110mm；2.4扶手与上横杆平衡间距≦110mm，下横杆与地面平衡间距≦110mm；2.5管壁的要求：扶手、立柱≧1.4mm；横杆≧1.2mm；立杆≧1.0mm；2.6型材饰面：采用阿克苏室外粉高温静电粉末喷涂或氧化电泳的着色生产工艺颜色按工程设计；2.7生产工艺：采用古典插扣快速组合生产工艺，无需焊接、丝接和角码连接；2.8施工安装技术要求：扶手与墙立面采用铝压铸件内膨胀栓固定，立柱与地面采用铝质连接件内膨胀栓固定。2.9护栏整体均布荷载≧500N/m；2.10管材常用规格：扶手：69mm×46.9mm×1.2mm、70mm×46.9mm×1.2mm、51mm×38mm×1.4mm、36mm×33mm×1.2mm；立柱：56mm×56mm×2.0mm；44mm×37.5mm×1.5mm；44mm×32mm×1.4mm；横杆：30mm×26.9mm×1.2mm；立杆：24mm×20mm×1.0mm.适应范围：适应于民用建筑室内飘窗及幼儿园活动场所等。3.空调护栏设计标准3.1空调护栏高度（扶手上平面距地面）：600mm—900mm；3.2护栏立柱垂直间距按照工程设计长度划分；3.3横杆平衡间距≦20mm—500mm；3.4管壁的要求：立柱≧1.5mm；横杆≧1.0mm；3.5型材饰面：采用阿克苏室外粉高温静电粉末喷涂或氧化电泳的着色生产工艺颜色按工程设计；3.6生产工艺：采用古典插扣快速组合生产工艺，无需焊接、丝接和角码连接；3.7施工安装技术要求：横杆与墙立面采用铝压铸件内膨胀栓固定，立柱与地面采用铝质连接件内膨胀栓固定。3.8护栏整体均布荷载≧500N/m；3.9管材常用规格：立柱：49.5mm×49.5mm×1.5mm、44mm×37.5mm×1.5mm；横杆：60mm×45mm×1.5mm、50mm×25mm×1.0mm、24mm×20mm×1.0mm.适应范围：适应于民用建筑室外空调及建筑外墙装饰等。4.围墙护栏设计标准4.1围墙护栏高度（立柱上端距地面）：1200mm、1500mm、1800mm、2000mm；4.2立柱垂直净间距2000mm、2500mm、3000mm；4.3立杆垂直间距110mm—120mm；4.4立杆上端距立柱上端间距50mm，立杆下端距地面50mm；4.5二道横杆的布局：上横杆距立杆上端200mm；下横杆距立杆下端150mm；4.6三道横杆布局：上横杆距立杆上端200mm，下横杆距立杆下端150mm，中横杆与上横杆间距120mm-150mm；4.7管材常用规格：立柱：100mm×100mm×2.0mm、80mm×80mm×2.0mm、56mm×56mm×2.0mm；U型横杆：60mm×45mm×1.5mm；50mm×34mm×1.5mm；立杆：70mm×25mm×1.0mm、46mm×20mm×1.0mm、35mm×35mm×1.0mm、25mm×24mm×1.0mm、24mm×20mm×1.0mm、19mm×19mm×1.0mm、16mm×16mm×1.0mm、D22...
