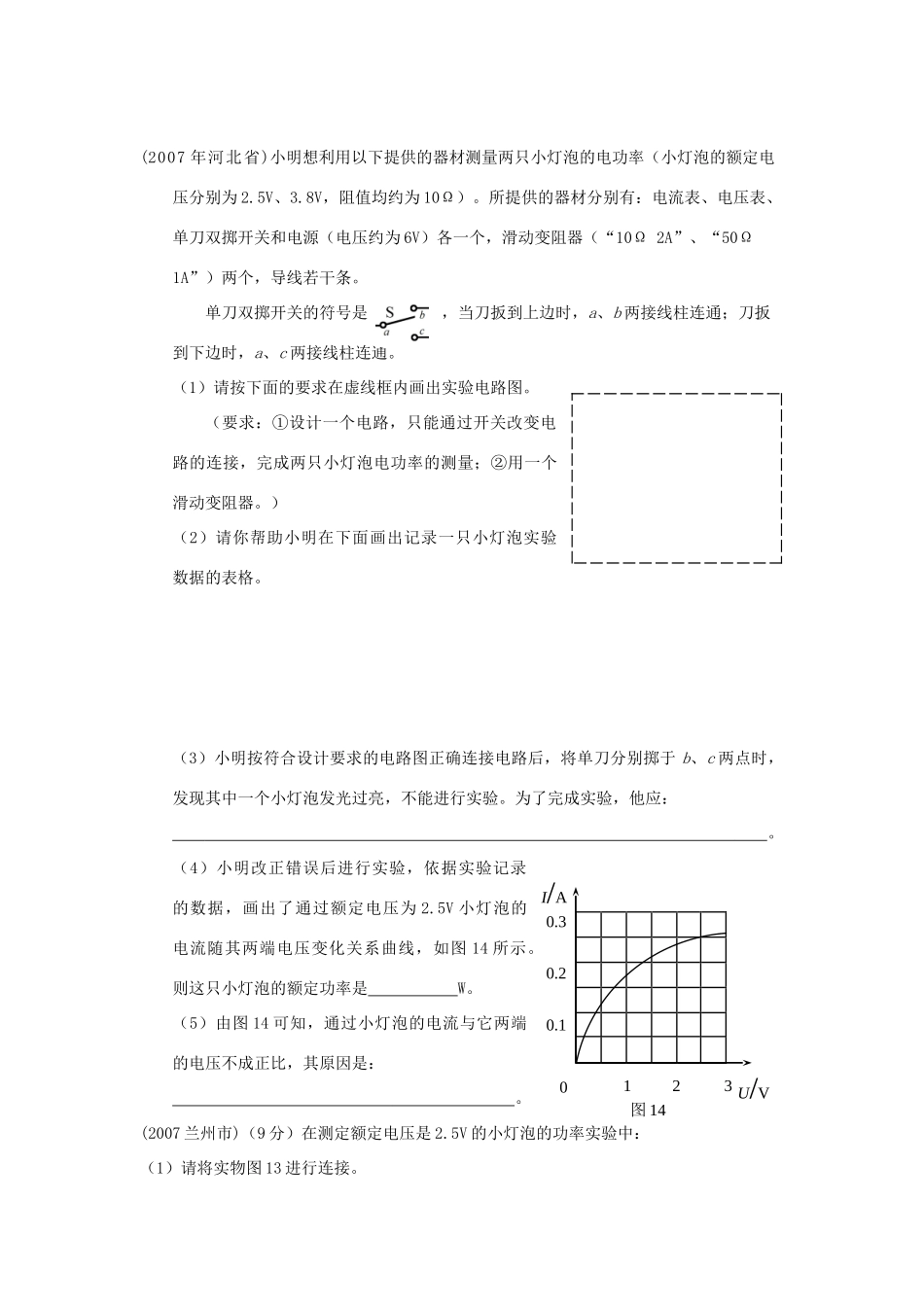

2007年中考物理测量灯泡的电功率分类汇编(2007贵阳市)实验小组进行了“测定额定电压是2.5V的小灯泡功率”的实验:(1)实验记录与计算如下表:根据他们观察的现象和记录的实验数据分析,你可得出什么结论(请说出两点):①小灯泡的额定功率是W;②。(2)他们还注意到,这个实验记录也可以用来计算小灯泡灯丝的电阻,并发现灯丝的电阻值随电压升高而增大,同学们想:导体的电阻不是与电压、电流无关吗?怎么会有这样的结论呢?请你给他们作出合理的解释:。(3)①在图11中用笔画线代替导线完成该实验的电路连接;(请正确选择电表量程)②请在坐标图12中作出小灯泡的电压和电流的关系图象。(1)①0.75②电压升高,功率增大等(每空2分,共4分)(2)灯丝的电阻与温度有关(2分)(3)①(每图2分,共4分)电压U/V1.52.02.5电流I/A0.220.260.30功率P/W0.330.52灯泡发光情况灯丝暗红微弱发光正常发光图11②(2007年河北省)小明想利用以下提供的器材测量两只小灯泡的电功率(小灯泡的额定电压分别为2.5V、3.8V,阻值均约为10Ω)。所提供的器材分别有:电流表、电压表、单刀双掷开关和电源(电压约为6V)各一个,滑动变阻器(“10Ω2A”、“50Ω1A”)两个,导线若干条。单刀双掷开关的符号是,当刀扳到上边时,a、b两接线柱连通;刀扳到下边时,a、c两接线柱连通。(1)请按下面的要求在虚线框内画出实验电路图。(要求:①设计一个电路,只能通过开关改变电路的连接,完成两只小灯泡电功率的测量;②用一个滑动变阻器。)(2)请你帮助小明在下面画出记录一只小灯泡实验数据的表格。(3)小明按符合设计要求的电路图正确连接电路后,将单刀分别掷于b、c两点时,发现其中一个小灯泡发光过亮,不能进行实验。为了完成实验,他应:。(4)小明改正错误后进行实验,依据实验记录的数据,画出了通过额定电压为2.5V小灯泡的电流随其两端电压变化关系曲线,如图14所示。则这只小灯泡的额定功率是W。(5)由图14可知,通过小灯泡的电流与它两端的电压不成正比,其原因是:。(2007兰州市)(9分)在测定额定电压是2.5V的小灯泡的功率实验中:(1)请将实物图13进行连接。图1400.10.20.3123I/AU/V(2)开关闭合后,移动滑片P,当电压表的读数为2.5V时,根据电流表的读数,算出灯的功率为0.7W,请在图14中标出此时由流表的指针位置及所选接线柱。(3)用这个电路可以进行调光,但缺点是灯的亮度不能从熄灭(电流为零)调起。请你用上述器材中的电源、开关、灯、滑动变阻器各一个,设计一个能使灯由熄灭(电流为零)调至正常发光的电路,在虚线框内画出你所设计的电路图图。(2007江苏省淮安市)小华同学在做“测定小灯泡电功率”的实验时,选用了电压为6V的电源、额定电压为2.5V(电阻约l0Ω)的小灯泡、滑动变阻器等器材.连接的部分实物电路如图22所示.(1)请你用笔画线代替导线,将实物电路连接完整.(2)小华连接好电路后,闭合开关,移动滑动变阻器的滑片,发现小灯泡始终不亮,且电压表有示数,电流表无示数,则故障的原因可能是:_________________________________.(3)故障排除后,进行实验.小华记录了多组加在小灯泡两端的电压与通过电流的数据,通过描点绘制出了电流随电压变化的图线,如图23所示.图中C点偏离图线较远,出现这种情况的原因是:____________________________.在小灯泡不损坏的情况下,继续增大小灯泡两端电压(从3V增大列4.5V),请你在图中粗略画出相应的电流变化图线.(4)根据图线可知,小灯泡的额定功率约为_________________W.(2007湖北省黄冈市)在用电流表、电压表测小灯泡功率的实验时,灯泡上标有“3.4V”字样。小红设计了实验电路图,如图甲所示,并连接了部分实验电路,如图乙所示。(1)请帮助小红完成实验电路的连接。(2)连接完实验电路后,小红闭合开关,发现灯泡不亮、电流表无示数、电压表有示数且接近于电源电压,请帮助小红分析电路出现故障的原因:___________________________。(3)排除故障后,小红调节滑动变阻器,使灯泡正常发光,此时电流表的示数如图丙所示,读数为_________A,则小灯泡的额定功率为_____________W。(4)假若电压表15V...
