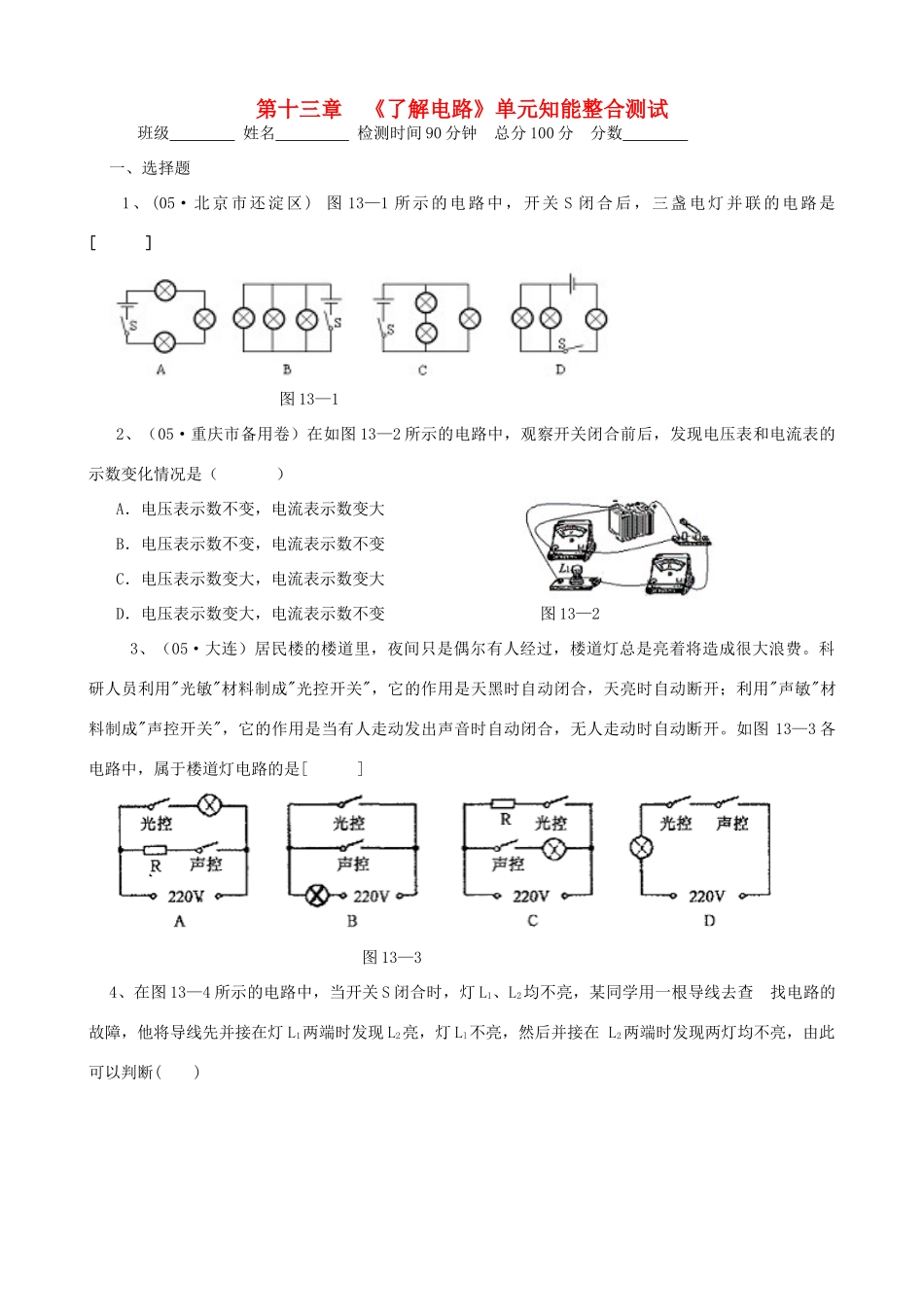

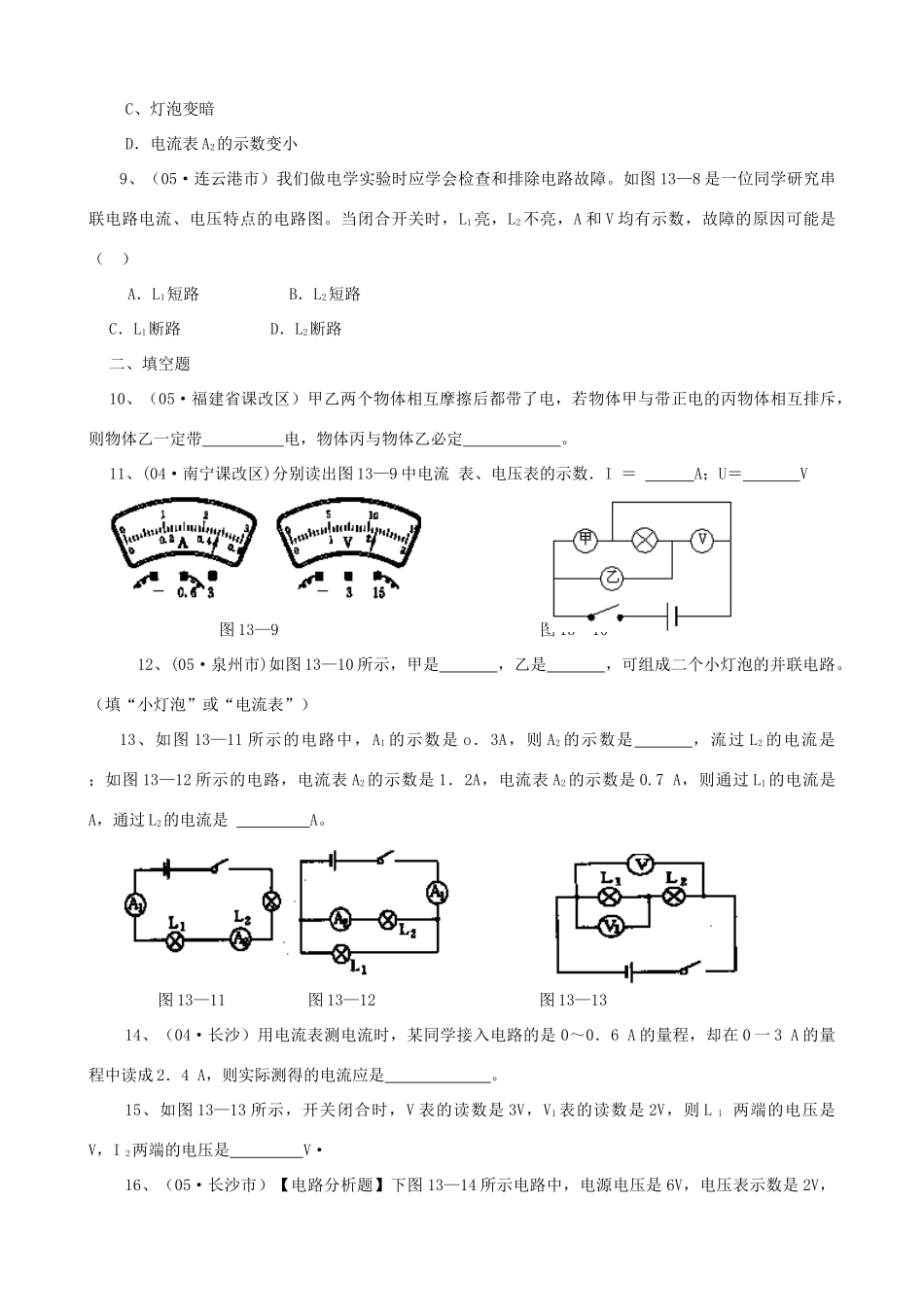

第十三章《了解电路》单元知能整合测试班级姓名检测时间90分钟总分100分分数一、选择题1、(05·北京市还淀区)图13—1所示的电路中，开关S闭合后，三盏电灯并联的电路是[]图13—12、（05·重庆市备用卷）在如图13—2所示的电路中，观察开关闭合前后，发现电压表和电流表的示数变化情况是（）A．电压表示数不变，电流表示数变大B．电压表示数不变，电流表示数不变C．电压表示数变大，电流表示数变大D．电压表示数变大，电流表示数不变图13—23、（05·大连）居民楼的楼道里，夜间只是偶尔有人经过，楼道灯总是亮着将造成很大浪费。科研人员利用"光敏"材料制成"光控开关"，它的作用是天黑时自动闭合，天亮时自动断开；利用"声敏"材料制成"声控开关"，它的作用是当有人走动发出声音时自动闭合，无人走动时自动断开。如图13—3各电路中，属于楼道灯电路的是[]图13—34、在图13—4所示的电路中，当开关S闭合时，灯L1、L2均不亮，某同学用一根导线去查找电路的故障，他将导线先并接在灯L1两端时发现L2亮，灯Ll不亮，然后并接在L2两端时发现两灯均不亮，由此可以判断()图13—4图13—5A、灯L1断路B、灯L2断路C、灯11短路D、灯L2短路5、（05·武汉市）有两个用丝线悬吊的通草球，其中一个带电，另一个不带电，将两球靠近时，不可能发生的现象是（）A、两球互相排斥B、两球互相吸引C、带电的靠近不带电D、不带电的靠近带电的6、(04·广州)在图13—5所示的电路中，若要使Ll和L2两灯组成并联电路．开关的断开与闭合情况应是()A、S1、S2断开，S3闭合B、S1、S闭合，S3断开C、S1、S2、S3都闭合D．S2、S3闭合，S1断开7、（04·烟台市）如图13—6所示，甲、乙两个小灯泡连接在电路中(R1＞R2)，①②③可能是电流表或电压表．那么()图13—6图13—7图13—8A、如果①②为电流表，③为电压表，则甲灯比乙灯亮B、如果①②为电压表，③为电流表，则乙灯比甲灯亮C．如果①③为电压表，②为电流表，则甲灯比乙灯亮D．如果①③为电流表，②为电压表，则乙灯比甲灯亮8、（04·山西）如图13—7所示电路，电源电压不变，当开关闭合，滑动变阻器的滑片P向右移动时，下列判断正确的是()A、电压表示数变大B、电流表A1的示数变小C、灯泡变暗D．电流表A2的示数变小9、（05·连云港市）我们做电学实验时应学会检查和排除电路故障。如图13—8是一位同学研究串联电路电流、电压特点的电路图。当闭合开关时，L1亮，L2不亮，A和V均有示数，故障的原因可能是（）A．L1短路B．L2短路C．L1断路D．L2断路二、填空题10、（05·福建省课改区）甲乙两个物体相互摩擦后都带了电，若物体甲与带正电的丙物体相互排斥，则物体乙一定带电，物体丙与物体乙必定。11、(04·南宁课改区)分别读出图13—9中电流表、电压表的示数．I＝A；U＝V图13—9图13—1012、(05·泉州市)如图13—10所示，甲是，乙是，可组成二个小灯泡的并联电路。（填“小灯泡”或“电流表”）13、如图13—11所示的电路中，A1的示数是o．3A，则A2的示数是，流过L2的电流是；如图13—12所示的电路，电流表A2的示数是1．2A，电流表A2的示数是0.7A，则通过L1的电流是A，通过L2的电流是A。图13—11图13—12图13—1314、（04·长沙）用电流表测电流时，某同学接入电路的是0～0．6A的量程，却在0一3A的量程中读成2．4A，则实际测得的电流应是。15、如图13—13所示，开关闭合时，V表的读数是3V，V1表的读数是2V，则Ll两端的电压是V，I2两端的电压是V·16、（05·长沙市）【电路分析题】下图13—14所示电路中，电源电压是6V，电压表示数是2V，电压表测的是灯________两端的电压，灯L1两端的电压为________V。图13—14三、作图题17、(04·兰州)画出图13—15所示实物电路的电路图．图13—1518、某家庭安装了如图13—16所示的门铃，请在空白处画出这个门铃电路的电路图．某同学想用一只开关控制两个灯泡，要求开关闭合时两只灯均发光，开关断开时，两只灯泡均不发光，(两种情况)图13—16图13—1719、(04·包头)家用饮水机是一种常见的加热电器，其中R1是加热电阻，R2是限流电阻，S是温控开关．当S接a时，加热电阻Rl被接人电路，饮水机正常工作，将水迅速加热．当水温达到一定温度时，...
