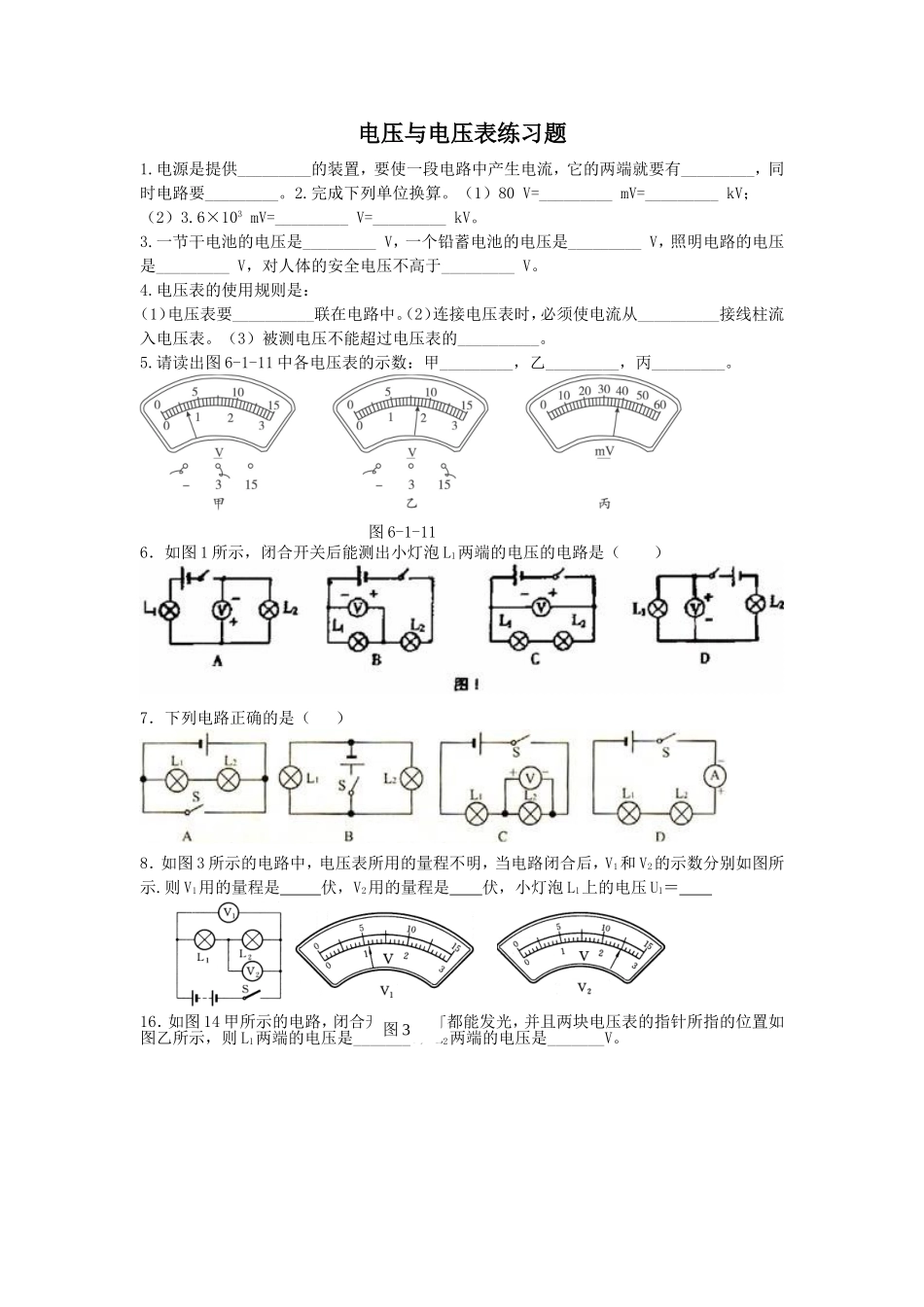

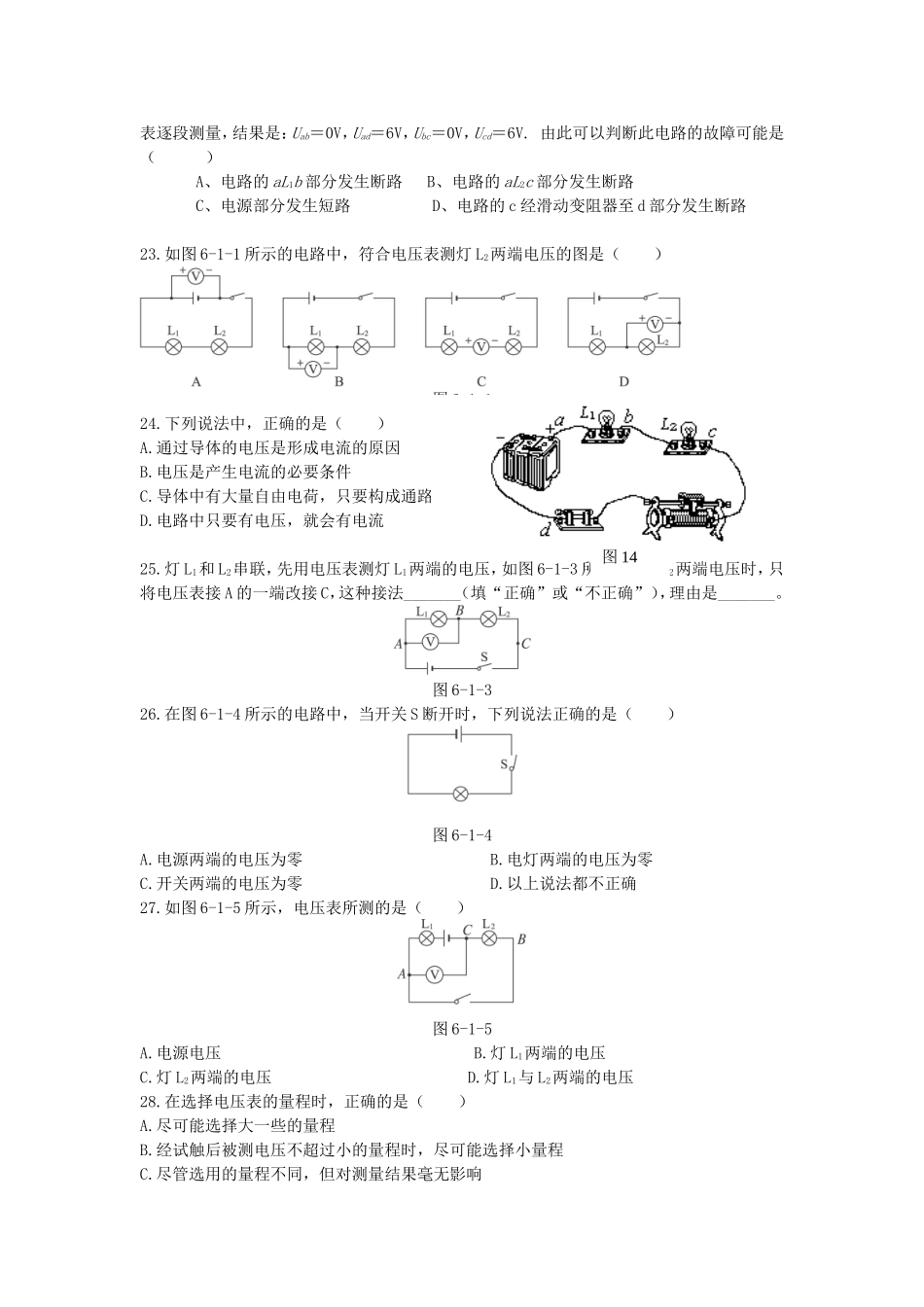

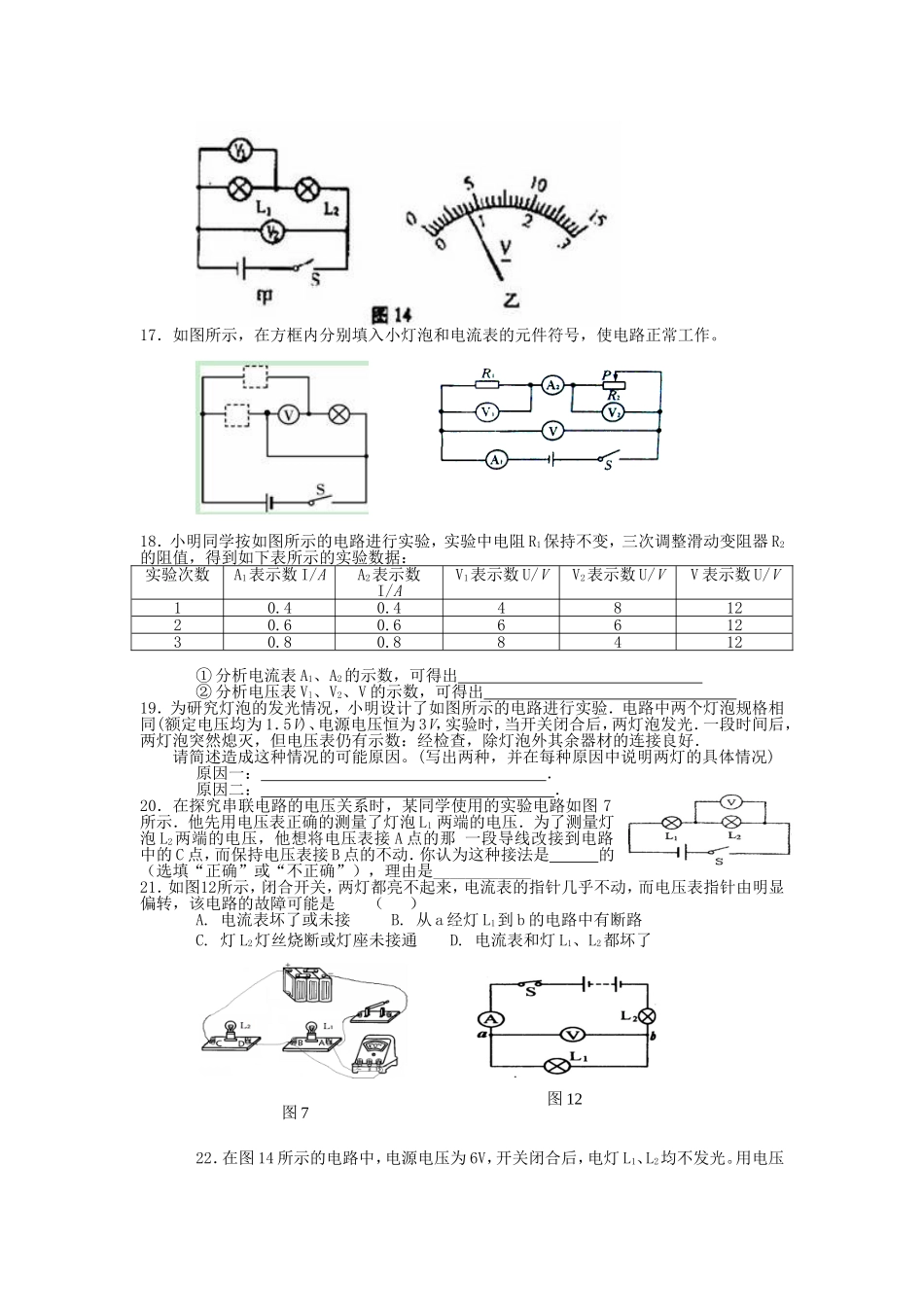

电压与电压表练习题1.电源是提供_________的装置，要使一段电路中产生电流，它的两端就要有_________，同时电路要_________。2.完成下列单位换算。（1）80V=_________mV=_________kV；（2）3.6×103mV=_________V=_________kV。3.一节干电池的电压是_________V，一个铅蓄电池的电压是_________V，照明电路的电压是_________V，对人体的安全电压不高于_________V。4.电压表的使用规则是：（1）电压表要__________联在电路中。（2）连接电压表时，必须使电流从__________接线柱流入电压表。（3）被测电压不能超过电压表的__________。5.请读出图6-1-11中各电压表的示数：甲_________，乙_________，丙_________。图6-1-116．如图1所示，闭合开关后能测出小灯泡L1两端的电压的电路是（）7．下列电路正确的是（）8．如图3所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图所示.则V1用的量程是伏，V2用的量程是伏，小灯泡L1上的电压U1＝16．如图14甲所示的电路，闭合开关后两灯都能发光，并且两块电压表的指针所指的位置如图乙所示，则L1两端的电压是_______V，L2两端的电压是_______V。图317．如图所示，在方框内分别填入小灯泡和电流表的元件符号，使电路正常工作。18．小明同学按如图所示的电路进行实验，实验中电阻R1保持不变，三次调整滑动变阻器R2的阻值，得到如下表所示的实验数据：实验次数A1表示数I/AA2表示数I/AV1表示数U/VV2表示数U/VV表示数U/V10.40.4481220.60.6661230.80.88412①分析电流表A1、A2的示数，可得出②分析电压表Vl、V2、V的示数，可得出19．为研究灯泡的发光情况，小明设计了如图所示的电路进行实验．电路中两个灯泡规格相同(额定电压均为1．5V)、电源电压恒为3V，实验时，当开关闭合后，两灯泡发光．一段时间后，两灯泡突然熄灭，但电压表仍有示数：经检查，除灯泡外其余器材的连接良好．请简述造成这种情况的可能原因。(写出两种，并在每种原因中说明两灯的具体情况)原因一：．原因二：．20．在探究串联电路的电压关系时，某同学使用的实验电路如图7所示．他先用电压表正确的测量了灯泡L1两端的电压．为了测量灯泡L2两端的电压，他想将电压表接A点的那一段导线改接到电路中的C点，而保持电压表接B点的不动．你认为这种接法是的（选填“正确”或“不正确”），理由是____________21．如图12所示，闭合开关，两灯都亮不起来，电流表的指针几乎不动，而电压表指针由明显偏转，该电路的故障可能是（）A.电流表坏了或未接B.从a经灯L1到b的电路中有断路C.灯L2灯丝烧断或灯座未接通D.电流表和灯L1、L2都坏了22．在图14所示的电路中，电源电压为6V，开关闭合后，电灯L1、L2均不发光。用电压图7图12表逐段测量，结果是：Uab＝0V，Uad＝6V，Ubc＝0V，Ucd＝6V.由此可以判断此电路的故障可能是（）A、电路的aL1b部分发生断路B、电路的aL2c部分发生断路C、电源部分发生短路D、电路的c经滑动变阻器至d部分发生断路23.如图6-1-1所示的电路中，符合电压表测灯L2两端电压的图是（）图6-1-124.下列说法中，正确的是（）A.通过导体的电压是形成电流的原因B.电压是产生电流的必要条件C.导体中有大量自由电荷，只要构成通路，导体中就会有电流通过D.电路中只要有电压，就会有电流25.灯L1和L2串联，先用电压表测灯L1两端的电压，如图6-1-3所示，再测L2两端电压时，只将电压表接A的一端改接C，这种接法_______（填“正确”或“不正确”），理由是_______。图6-1-326.在图6-1-4所示的电路中，当开关S断开时，下列说法正确的是（）图6-1-4A.电源两端的电压为零B.电灯两端的电压为零C.开关两端的电压为零D.以上说法都不正确27.如图6-1-5所示，电压表所测的是（）图6-1-5A.电源电压B.灯L1两端的电压C.灯L2两端的电压D.灯L1与L2两端的电压28.在选择电压表的量程时，正确的是（）A.尽可能选择大一些的量程B.经试触后被测电压不超过小的量程时，尽可能选择小量程C.尽管选用的量程不同，但对测量结果毫无影响图14D.为使测量结果更精确，量程选得越小越好29.如图6-1-6所示的各电路图中，电流表和电压表的使用均正确的是（）图6-1-630.如图6-1-7所示的两个电压表，它...
