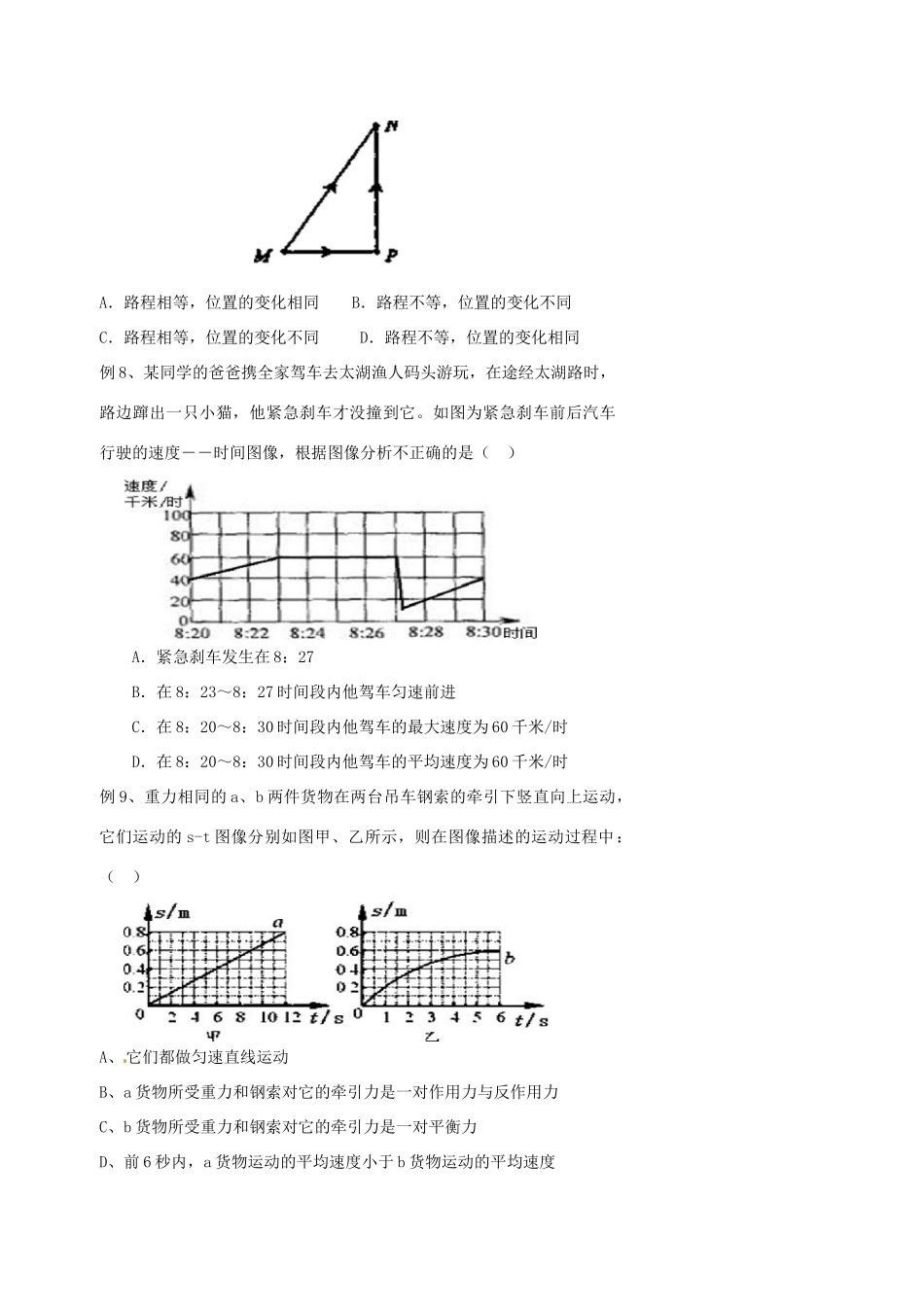

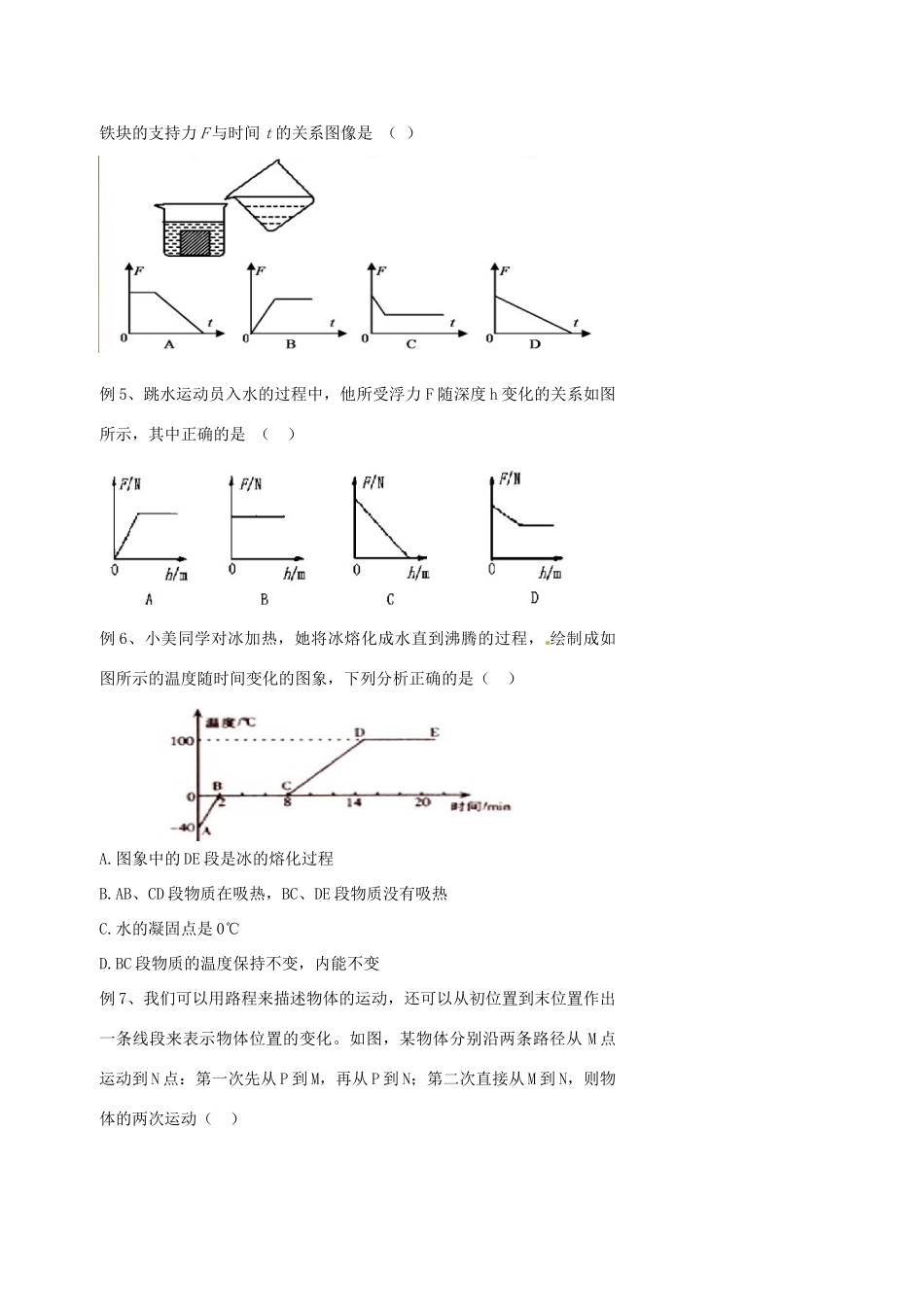

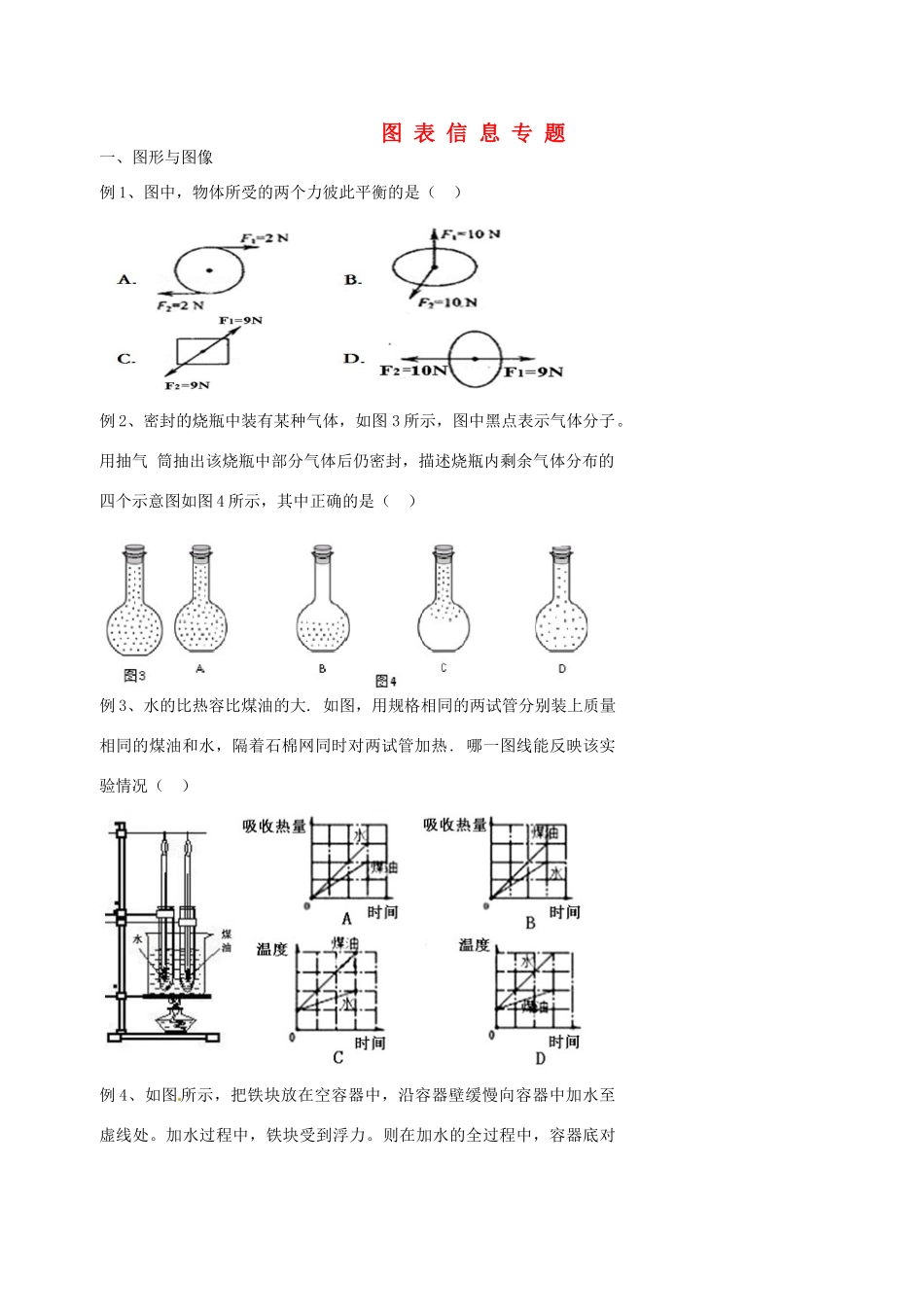

图表信息专题一、图形与图像例1、图中，物体所受的两个力彼此平衡的是（）例2、密封的烧瓶中装有某种气体，如图3所示，图中黑点表示气体分子。用抽气筒抽出该烧瓶中部分气体后仍密封，描述烧瓶内剩余气体分布的四个示意图如图4所示，其中正确的是（）例3、水的比热容比煤油的大.如图，用规格相同的两试管分别装上质量相同的煤油和水，隔着石棉网同时对两试管加热.哪一图线能反映该实验情况（）例4、如图所示，把铁块放在空容器中，沿容器壁缓慢向容器中加水至虚线处。加水过程中，铁块受到浮力。则在加水的全过程中，容器底对铁块的支持力F与时间t的关系图像是（）例5、跳水运动员入水的过程中，他所受浮力F随深度h变化的关系如图所示，其中正确的是（）例6、小美同学对冰加热，她将冰熔化成水直到沸腾的过程，绘制成如图所示的温度随时间变化的图象，下列分析正确的是（）A.图象中的DE段是冰的熔化过程B.AB、CD段物质在吸热，BC、DE段物质没有吸热C.水的凝固点是0℃D.BC段物质的温度保持不变，内能不变例7、我们可以用路程来描述物体的运动，还可以从初位置到末位置作出一条线段来表示物体位置的变化。如图，某物体分别沿两条路径从M点运动到N点：第一次先从P到M，再从P到N；第二次直接从M到N，则物体的两次运动（）A．路程相等，位置的变化相同B．路程不等，位置的变化不同C．路程相等，位置的变化不同D．路程不等，位置的变化相同例8、某同学的爸爸携全家驾车去太湖渔人码头游玩，在途经太湖路时，路边蹿出一只小猫，他紧急刹车才没撞到它。如图为紧急刹车前后汽车行驶的速度――时间图像，根据图像分析不正确的是（）A．紧急刹车发生在8：27B．在8：23～8：27时间段内他驾车匀速前进C．在8：20～8：30时间段内他驾车的最大速度为60千米/时D．在8：20～8：30时间段内他驾车的平均速度为60千米/时例9、重力相同的a、b两件货物在两台吊车钢索的牵引下竖直向上运动，它们运动的s-t图像分别如图甲、乙所示，则在图像描述的运动过程中：（）A、它们都做匀速直线运动B、a货物所受重力和钢索对它的牵引力是一对作用力与反作用力C、b货物所受重力和钢索对它的牵引力是一对平衡力D、前6秒内，a货物运动的平均速度小于b货物运动的平均速度例10、某物质的质量与体积的关系如图所示，由该物质构成的体积为40cm3的实心物体放入水中，静止时受到的浮力是N.(g取10N/Kg)例11、下图是甲、乙两种物质的质量和体积的关系图像。若用质量相等的甲、乙两种物质分别制成实心正方体A、B，把它们平放在水平地面上，则两正方体A、B对水平地面的压强之比为（）A.8:1B.4:3C.1:2D.4:1例12、如图乙是小伟通过实验得到的凸透镜的像距v和物距u关系的图像。由图乙可知凸透镜的焦距是______cm；当物距为30cm时的成像特点可应用于________（填“照相机”、“投影仪”或“放大镜”）。例13、有一种亮度可以调节的小台灯，其电路如图甲。电源电压为24Ⅴ，灯泡L的额定电压为24Ⅴ，通过灯泡L的电流跟其两端电压的关系如图乙。当灯泡正常发光时，灯丝的电阻为Ω。调节滑动变阻器R，使灯泡的实际功率为3.6W时，灯泡两端的电压是Ⅴ，滑动变阻器R连人电路的阻值是Ω。例14、下图是甲、乙两个电阻的电流I与电压U的关系图像，将它们并联接入电路。下列说法正确的是（）A．通过甲的电流大于通过乙的电流B．通过甲的电流小于乙的电流C．甲、乙并联的总电阻随它们两端电压的升高而减小D．甲、乙并联的总电阻随它们两端电压的升高而增大例15、下图为小颖同学设计的电热水器的原理图，该电热水器具有加热、保温功能。图中电磁继电器(线圈电阻不计)、热敏电阻R、保护电阻R0、电压恒为6V的电源U1、导线等组成控制电路。当电磁铁线圈中的电流I<10mA时，继电器上方触点和触点c接通；当电磁铁线圈中的电流I≥10mA时，电磁铁的衔铁被吸下，继电器下方触点和触点a、b接通。热敏电阻中允许通过的最大电流I0＝15mA，其电阻R随温度变化的规律如图乙，热敏电阻和加热电路中的三只电阻R1、R2、R3均置于储水箱中。已知R1＝33Ω、R2＝66Ω、R3＝154Ω、U2＝220V。(1)衔铁被吸下时，加热电路的总电阻是多大?(2)保温状态下，若加热电路的发热功率等...
