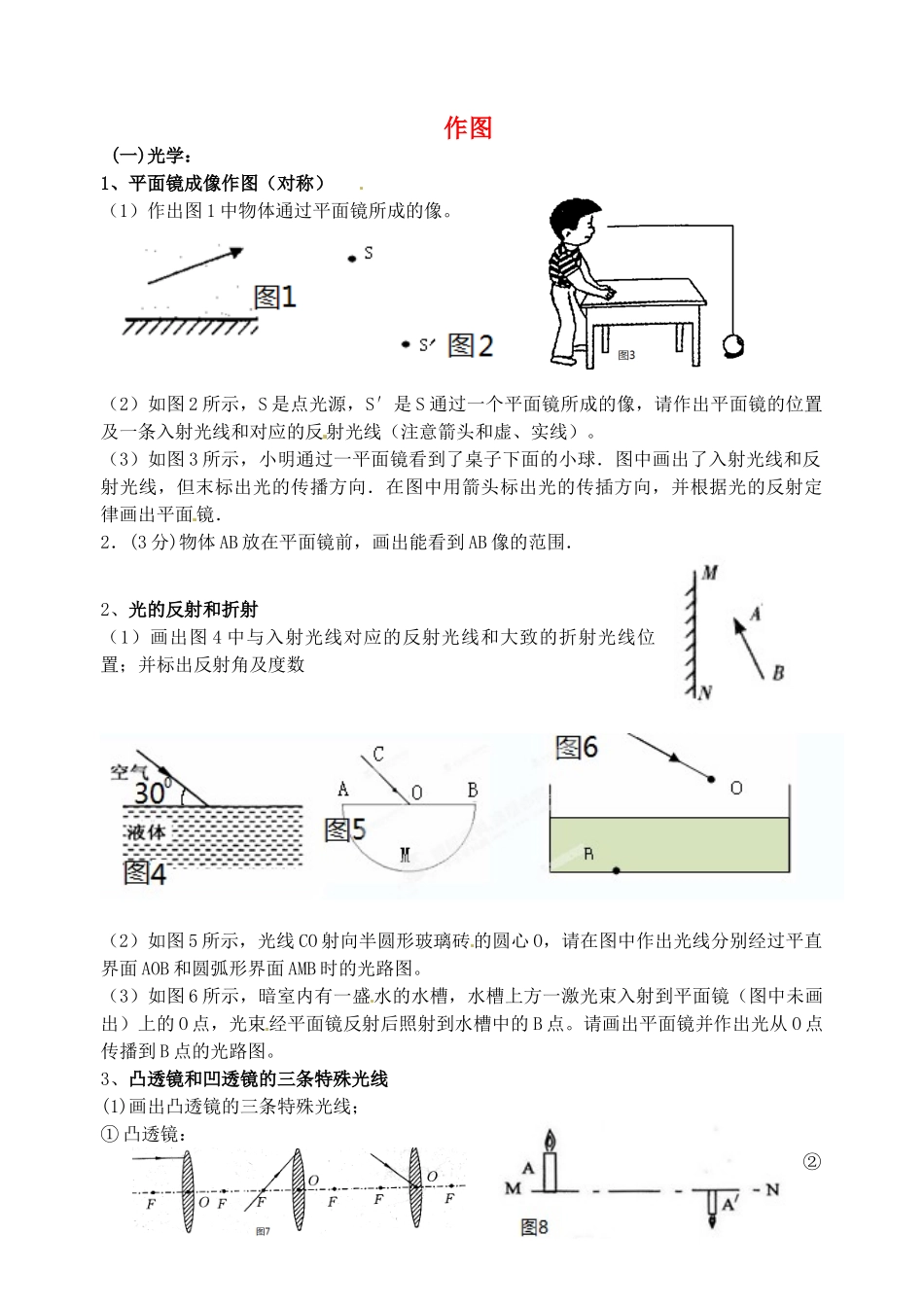

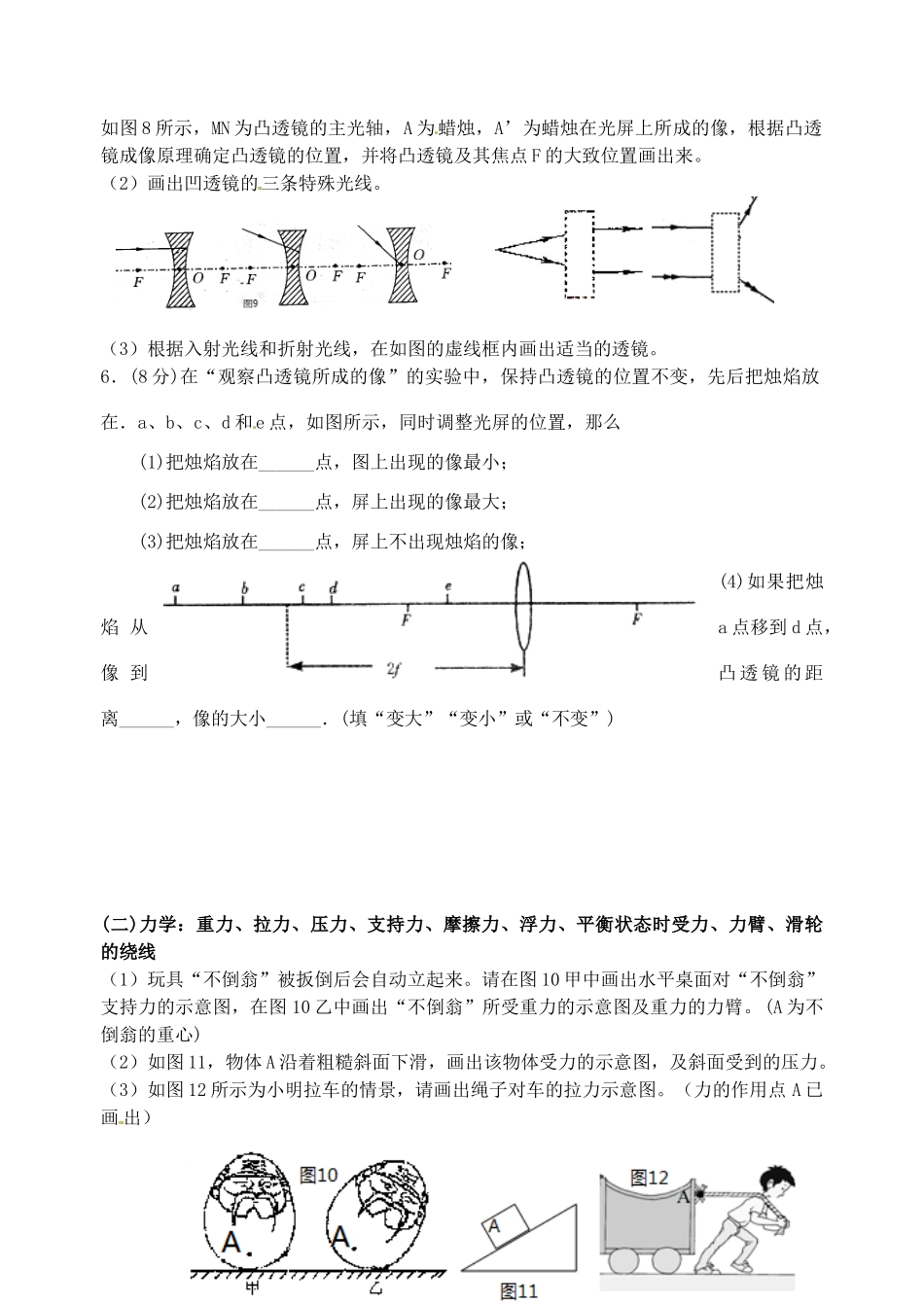

作图(一)光学：1、平面镜成像作图（对称）（1）作出图1中物体通过平面镜所成的像。（2）如图2所示，S是点光源，S′是S通过一个平面镜所成的像，请作出平面镜的位置及一条入射光线和对应的反射光线（注意箭头和虚、实线）。（3）如图3所示，小明通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但末标出光的传播方向．在图中用箭头标出光的传插方向，并根据光的反射定律画出平面镜．2．(3分)物体AB放在平面镜前，画出能看到AB像的范围．2、光的反射和折射（1）画出图4中与入射光线对应的反射光线和大致的折射光线位置；并标出反射角及度数（2）如图5所示，光线CO射向半圆形玻璃砖的圆心O，请在图中作出光线分别经过平直界面AOB和圆弧形界面AMB时的光路图。（3）如图6所示，暗室内有一盛水的水槽，水槽上方一激光束入射到平面镜（图中未画出）上的O点，光束经平面镜反射后照射到水槽中的B点。请画出平面镜并作出光从O点传播到B点的光路图。3、凸透镜和凹透镜的三条特殊光线(1)画出凸透镜的三条特殊光线；①凸透镜：②如图8所示，MN为凸透镜的主光轴，A为蜡烛，A’为蜡烛在光屏上所成的像，根据凸透镜成像原理确定凸透镜的位置，并将凸透镜及其焦点F的大致位置画出来。（2）画出凹透镜的三条特殊光线。（3）根据入射光线和折射光线，在如图的虚线框内画出适当的透镜。6．(8分)在“观察凸透镜所成的像”的实验中，保持凸透镜的位置不变，先后把烛焰放在．a、b、c、d和e点，如图所示，同时调整光屏的位置，那么(1)把烛焰放在______点，图上出现的像最小；(2)把烛焰放在______点，屏上出现的像最大；(3)把烛焰放在______点，屏上不出现烛焰的像；(4)如果把烛焰从a点移到d点，像到凸透镜的距离______，像的大小______．(填“变大”“变小”或“不变”)(二)力学：重力、拉力、压力、支持力、摩擦力、浮力、平衡状态时受力、力臂、滑轮的绕线（1）玩具“不倒翁”被扳倒后会自动立起来。请在图10甲中画出水平桌面对“不倒翁”支持力的示意图，在图10乙中画出“不倒翁”所受重力的示意图及重力的力臂。(A为不倒翁的重心)（2）如图11，物体A沿着粗糙斜面下滑，画出该物体受力的示意图，及斜面受到的压力。（3）如图12所示为小明拉车的情景，请画出绳子对车的拉力示意图。（力的作用点A已画出）（4）在自动化生产线上，常用传送带传送工件，如图13所示，一个工件与传送带一起沿水平向右做加速运动，不计空气阻力，请在图中画出工件受到的所有的力的示意图．（5）如图14所示是一台正在转动的电风扇，请用力的示意图表示出它所受的力。（6）如图15所示是两人乘坐双人动力滑翔伞正在空中水平匀速直线飞行，设O点为整个装置（包括人）的重心，图中已画出整个装置所受重力，请在图中用力的示意图将整个装置所受的力补画完整，并用相关字母表示出这些力。（7）如下图16所示，货物A随小车B一起向右做匀速直线运动。请在图中作出货物A所受力的示意图。（8）如图17所示，木块A与平板小车一起在水平桌面上向左匀速运动，当小车受外力作用突然减速时，木块随即在小车的平板上滑行。请在图中用带箭头的线段标出木块滑行的方向，并画出木块滑行过程中的受力示意图。（9）画出图c中最省力的绕绳方法。（10）如图19所示，F1是作用在抽水机手柄A点处的动力，O为支点。请画出动力F1的力臂l1。（11）如图20所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，l为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图。（12）请画出图21中拉开右边眼镜脚的力F1及其力臂。（13）如图21所示，为自行车脚踏板的示意图，作用在脚踏板上的力为F。请在图中画出该力的力臂。（14）如图１０，在外力Ｆ１作用下，物体Ｐ和杠杆均静止，请画出物体Ｐ对杠杆的压力Ｆ２对支点Ｏ的力臂Ｌ２.（15）如图所示是在水平位置平衡的轻质圆形衣挂，若在A处的衣夹下夹上一个玩具熊，要使其在此位置仍然保持平衡，请你在衣挂上选择相应的作用点，使作用在该点的力F最小并画出其对应的力臂L。12．(5分)要想用一个最小的力，推着一个圆筒越过障碍物，试在图上画出此力的作用点和方向．(三)电学...
