吉林省吉林市中考物理综合复习 电功率实验精选试卷6 新人教版试卷VIP免费

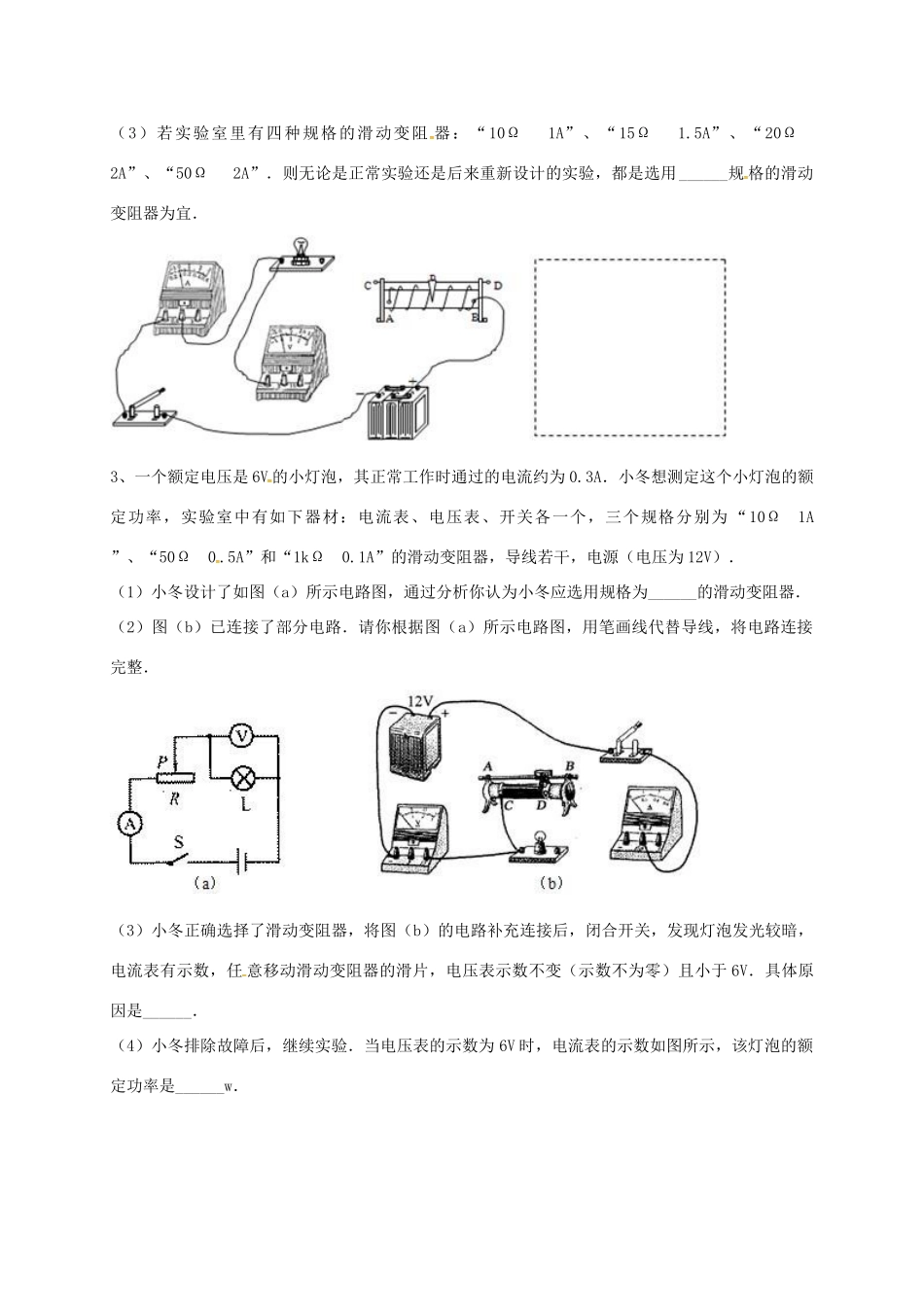

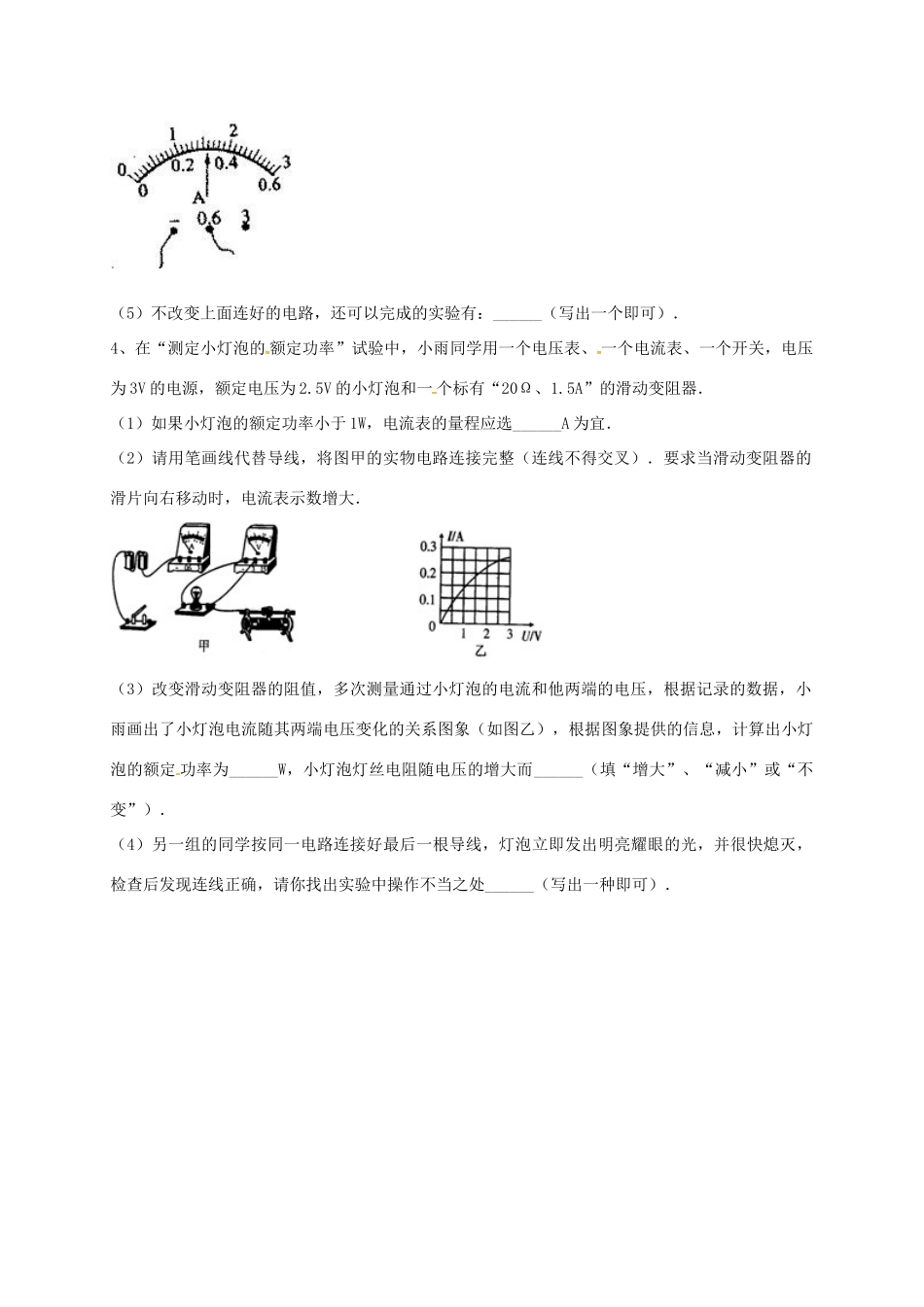

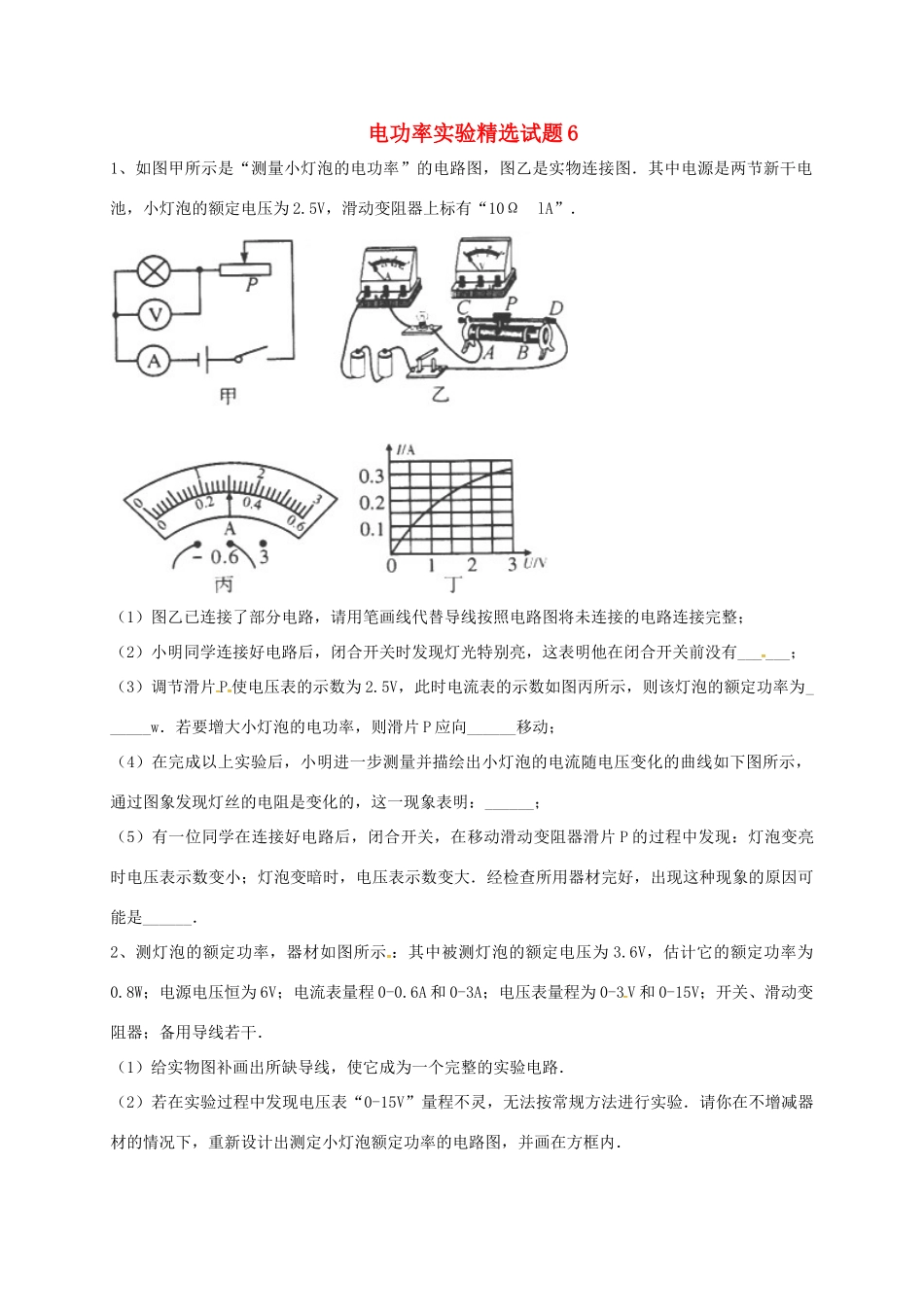

电功率实验精选试题61、如图甲所示是“测量小灯泡的电功率”的电路图，图乙是实物连接图．其中电源是两节新干电池，小灯泡的额定电压为2.5V，滑动变阻器上标有“10ΩlA”．（1）图乙已连接了部分电路，请用笔画线代替导线按照电路图将未连接的电路连接完整；（2）小明同学连接好电路后，闭合开关时发现灯光特别亮，这表明他在闭合开关前没有______；（3）调节滑片P使电压表的示数为2.5V，此时电流表的示数如图丙所示，则该灯泡的额定功率为______w．若要增大小灯泡的电功率，则滑片P应向______移动；（4）在完成以上实验后，小明进一步测量并描绘出小灯泡的电流随电压变化的曲线如下图所示，通过图象发现灯丝的电阻是变化的，这一现象表明：______；（5）有一位同学在连接好电路后，闭合开关，在移动滑动变阻器滑片P的过程中发现：灯泡变亮时电压表示数变小；灯泡变暗时，电压表示数变大．经检查所用器材完好，出现这种现象的原因可能是______．2、测灯泡的额定功率，器材如图所示：其中被测灯泡的额定电压为3.6V，估计它的额定功率为0.8W；电源电压恒为6V；电流表量程0-0.6A和0-3A；电压表量程为0-3V和0-15V；开关、滑动变阻器；备用导线若干．（1）给实物图补画出所缺导线，使它成为一个完整的实验电路．（2）若在实验过程中发现电压表“0-15V”量程不灵，无法按常规方法进行实验．请你在不增减器材的情况下，重新设计出测定小灯泡额定功率的电路图，并画在方框内．（3）若实验室里有四种规格的滑动变阻器：“10Ω1A”、“15Ω1.5A”、“20Ω2A”、“50Ω2A”．则无论是正常实验还是后来重新设计的实验，都是选用______规格的滑动变阻器为宜．3、一个额定电压是6V的小灯泡，其正常工作时通过的电流约为0.3A．小冬想测定这个小灯泡的额定功率，实验室中有如下器材：电流表、电压表、开关各一个，三个规格分别为“10Ω1A”、“50Ω0.5A”和“1kΩ0.1A”的滑动变阻器，导线若干，电源（电压为12V）．（1）小冬设计了如图（a）所示电路图，通过分析你认为小冬应选用规格为______的滑动变阻器．（2）图（b）已连接了部分电路．请你根据图（a）所示电路图，用笔画线代替导线，将电路连接完整．（3）小冬正确选择了滑动变阻器，将图（b）的电路补充连接后，闭合开关，发现灯泡发光较暗，电流表有示数，任意移动滑动变阻器的滑片，电压表示数不变（示数不为零）且小于6V．具体原因是______．（4）小冬排除故障后，继续实验．当电压表的示数为6V时，电流表的示数如图所示，该灯泡的额定功率是______w．（5）不改变上面连好的电路，还可以完成的实验有：______（写出一个即可）．4、在“测定小灯泡的额定功率”试验中，小雨同学用一个电压表、一个电流表、一个开关，电压为3V的电源，额定电压为2.5V的小灯泡和一个标有“20Ω、1.5A”的滑动变阻器．（1）如果小灯泡的额定功率小于1W，电流表的量程应选______A为宜．（2）请用笔画线代替导线，将图甲的实物电路连接完整（连线不得交叉）．要求当滑动变阻器的滑片向右移动时，电流表示数增大．（3）改变滑动变阻器的阻值，多次测量通过小灯泡的电流和他两端的电压，根据记录的数据，小雨画出了小灯泡电流随其两端电压变化的关系图象（如图乙），根据图象提供的信息，计算出小灯泡的额定功率为______W，小灯泡灯丝电阻随电压的增大而______（填“增大”、“减小”或“不变”）．（4）另一组的同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光，并很快熄灭，检查后发现连线正确，请你找出实验中操作不当之处______（写出一种即可）．
