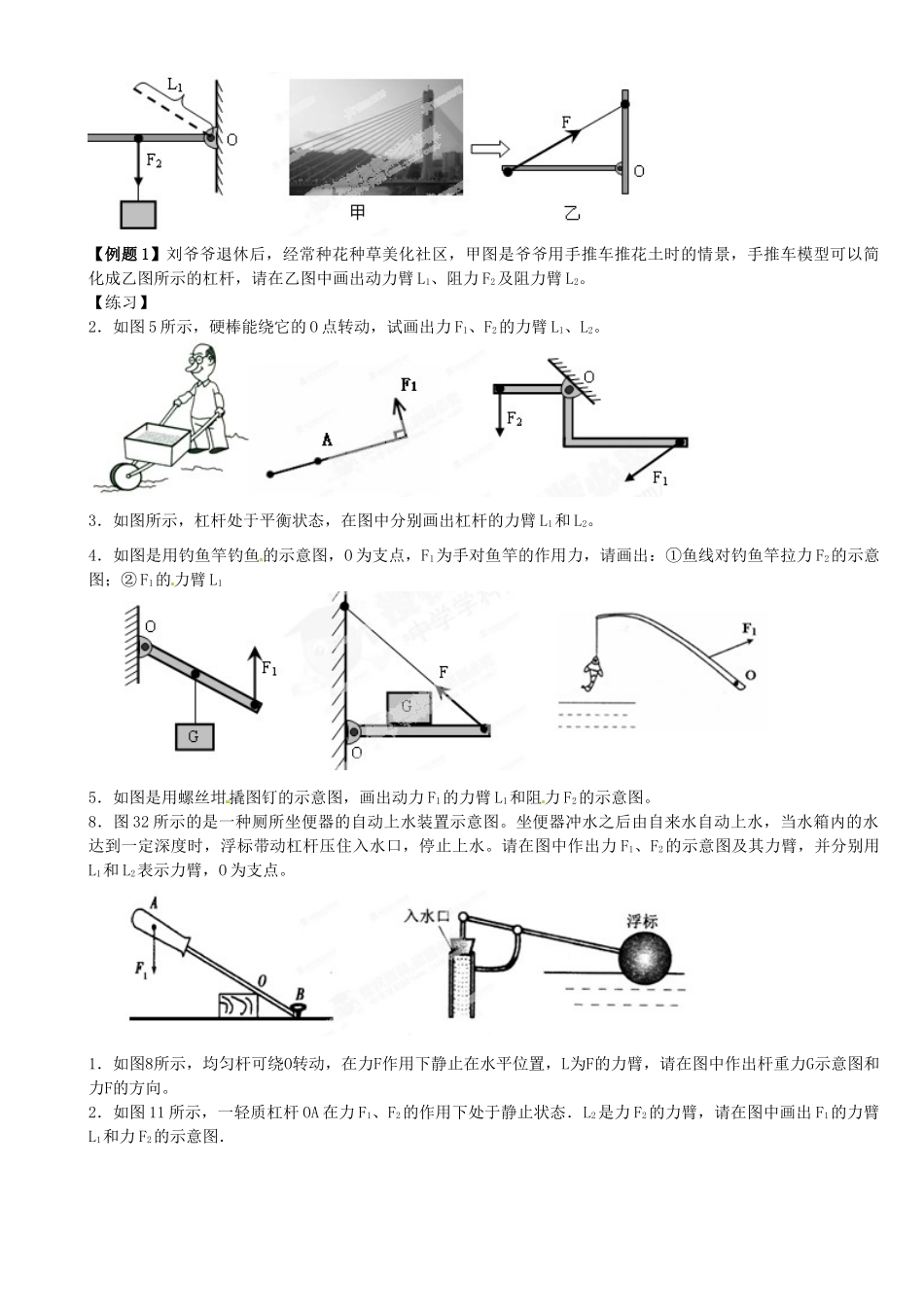

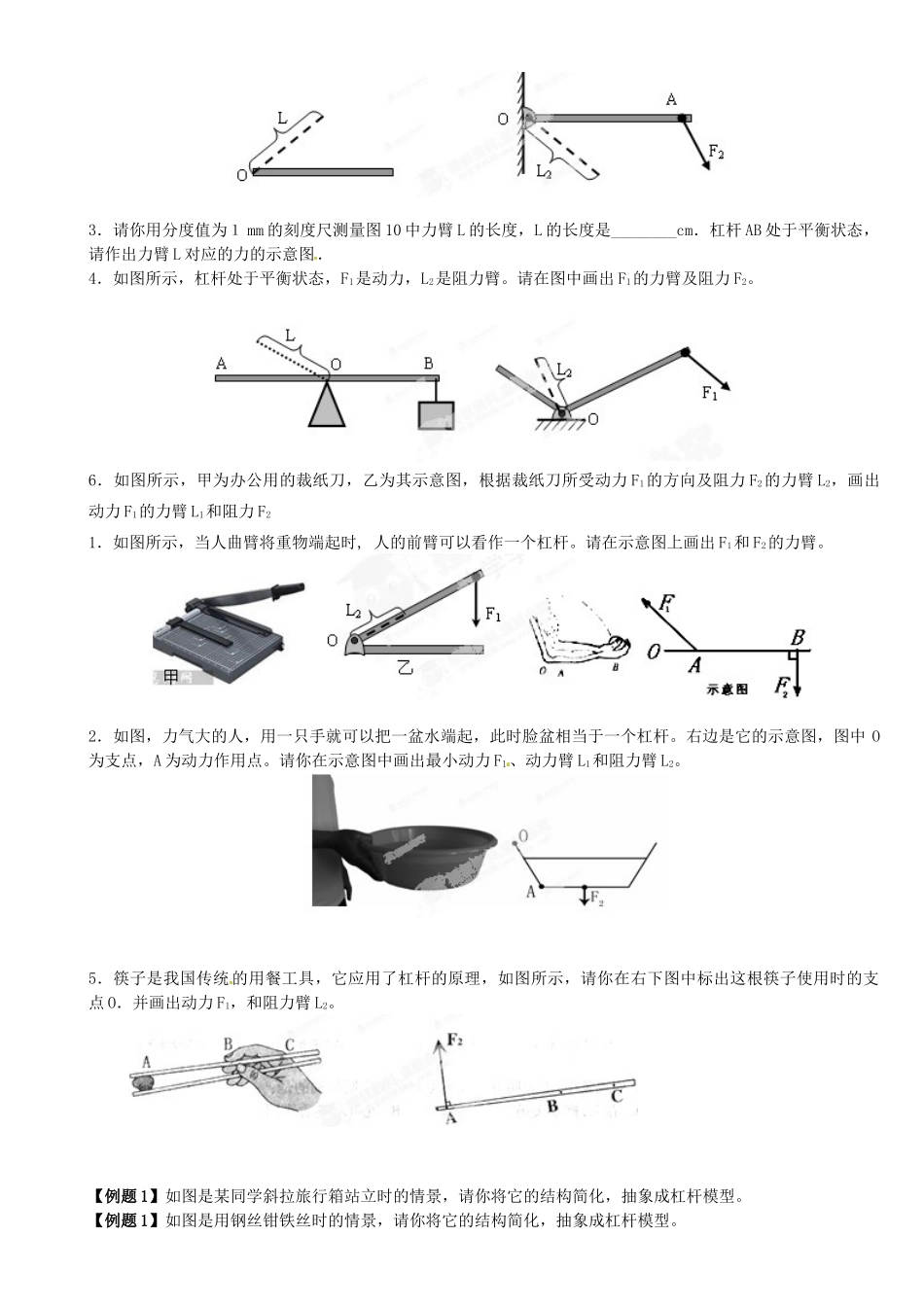

认识杠杆（无答案）【知识要点】1．定义：在力的作用下绕着固定点转动的硬棒叫杠杆。（说明：杠杆可直可曲，形状任意）2．杠杆的五要素：（1）支点：杠杆绕着转动的点。用字母O表示。（有些情况下，可将杠杆实际转一下，来帮助确定支点。）（2）动力：使杠杆转动的力。用字母F1表示。（3）阻力：阻碍杠杆转动的力。用字母F2表示。（说明：①动力、阻力都是杠杆的受力，所以作用点在杠杆上。②动力、阻力的方向不一定相反，但它们使杠杆的转动的方向相反。）（4）动力臂：从支点到动力作用线的距离。用字母L1表示。（5）阻力臂：从支点到阻力作用线的距离。用字母L2表示。3．画力臂的方法：（1）找支点O；（2）画力的作用线（虚线）；（3）画力臂（虚线，过支点垂直力的作用线作垂线）；（4）标力臂（大括号）。【例题1】画出图中杠杆上的力F1、F2的力臂L1、L2。【例题1】市区街道两旁公共汽车站台可看到如图所示的站名牌，它可看作一个处于平衡状态的杠杆，在图中画出使它平衡的力和该力的力臂。【例题1】在图中，画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图．【例题1】如图25所示，重200N的均匀长木板AB在细绳拉力作用下保持静止。请你根据所给出的标度画出木板受到的重力和拉力的图示，以及拉力的力臂。【例题1】如图所示，杠杆在力F1、F2作用下处于平衡状态，L1为F1的力臂。请在图中作出F2的力臂L2及力F1。【例题1】芜湖临江桥是安徽首座独塔单索面斜拉桥(如图6甲所示)。将大桥的结构简化，可抽象成图6乙所示的杠杆模型，若将其中O点视为支点，请在图乙中作出拉索对桥面拉力F的力臂L．(保留作图痕迹)。【例题1】刘爷爷退休后，经常种花种草美化社区，甲图是爷爷用手推车推花土时的情景，手推车模型可以简化成乙图所示的杠杆，请在乙图中画出动力臂L1、阻力F2及阻力臂L2。【练习】2．如图5所示，硬棒能绕它的O点转动，试画出力F1、F2的力臂L1、L2。3．如图所示，杠杆处于平衡状态，在图中分别画出杠杆的力臂L1和L2。4．如图是用钓鱼竿钓鱼的示意图，O为支点，F1为手对鱼竿的作用力，请画出：①鱼线对钓鱼竿拉力F2的示意图；②F1的力臂L15．如图是用螺丝坩撬图钉的示意图，画出动力F1的力臂L1和阻力F2的示意图。8．图32所示的是一种厕所坐便器的自动上水装置示意图。坐便器冲水之后由自来水自动上水，当水箱内的水达到一定深度时，浮标带动杠杆压住入水口，停止上水。请在图中作出力F1、F2的示意图及其力臂，并分别用L1和L2表示力臂，O为支点。1．如图8所示，均匀杆可绕O转动，在力F作用下静止在水平位置，L为F的力臂，请在图中作出杆重力G示意图和力F的方向。2．如图11所示，一轻质杠杆OA在力F1、F2的作用下处于静止状态．L2是力F2的力臂，请在图中画出F1的力臂L1和力F2的示意图．3．请你用分度值为１mm的刻度尺测量图10中力臂L的长度，L的长度是________cm．杠杆AB处于平衡状态，请作出力臂L对应的力的示意图．4．如图所示，杠杆处于平衡状态，F1是动力，L2是阻力臂。请在图中画出F1的力臂及阻力F2。6．如图所示，甲为办公用的裁纸刀，乙为其示意图，根据裁纸刀所受动力F1的方向及阻力F2的力臂L2，画出动力F1的力臂L1和阻力F21．如图所示，当人曲臂将重物端起时,人的前臂可以看作一个杠杆。请在示意图上画出F1和F2的力臂。2．如图，力气大的人，用一只手就可以把一盆水端起，此时脸盆相当于一个杠杆。右边是它的示意图，图中O为支点，A为动力作用点。请你在示意图中画出最小动力F1、动力臂L1和阻力臂L2。5．筷子是我国传统的用餐工具，它应用了杠杆的原理，如图所示，请你在右下图中标出这根筷子使用时的支点O．并画出动力F1，和阻力臂L2。【例题1】如图是某同学斜拉旅行箱站立时的情景，请你将它的结构简化，抽象成杠杆模型。【例题1】如图是用钢丝钳铁丝时的情景，请你将它的结构简化，抽象成杠杆模型。
