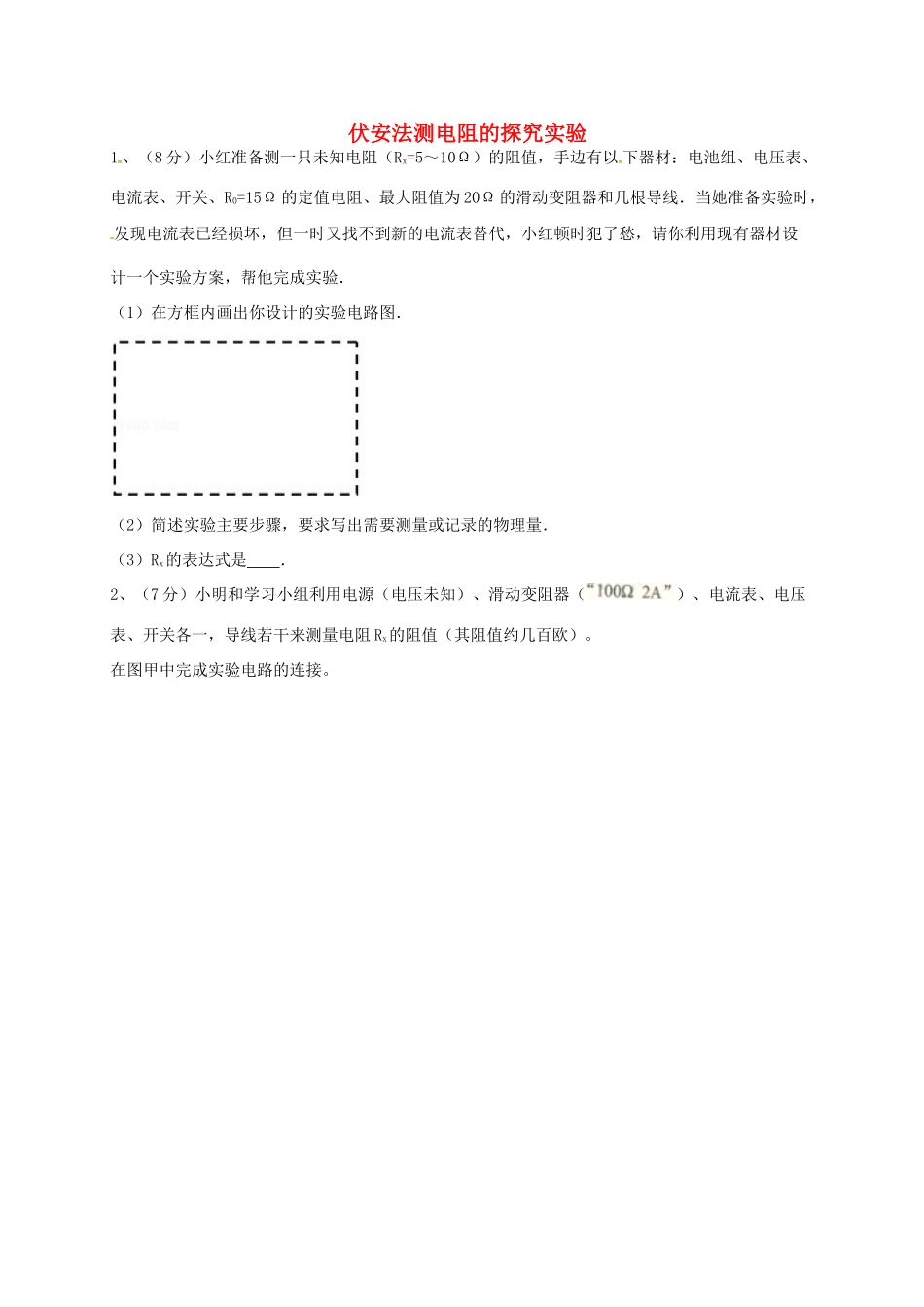

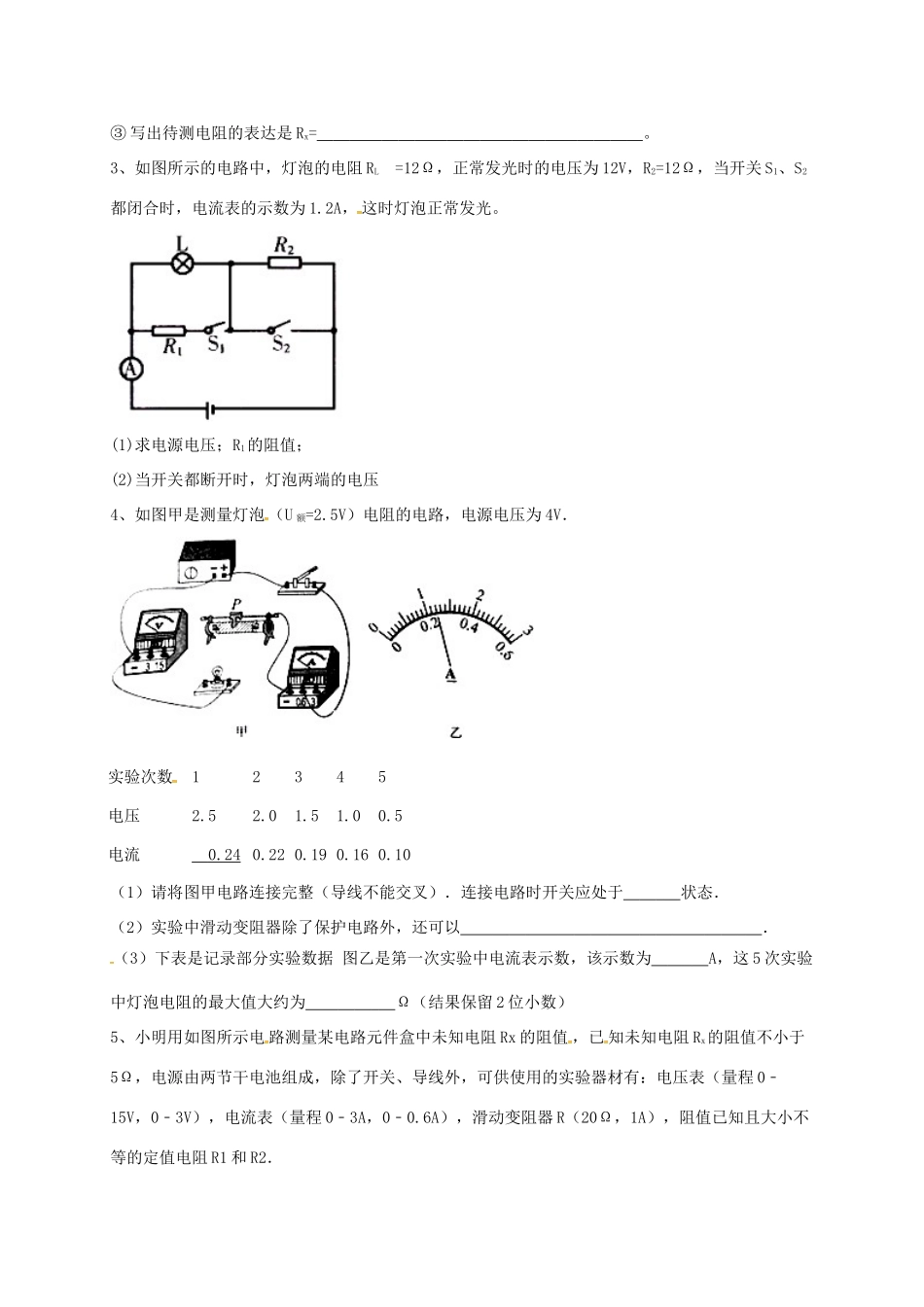

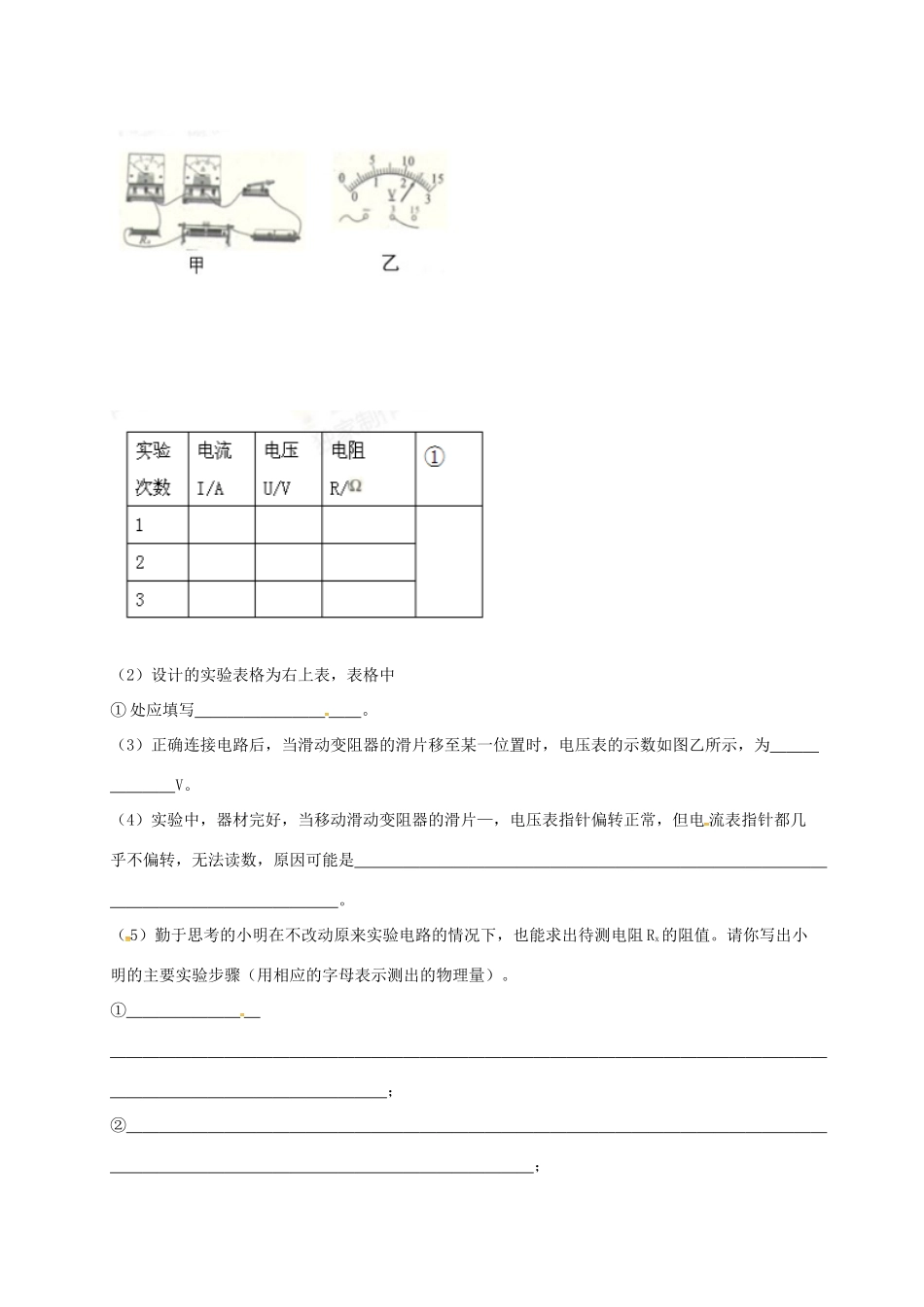

伏安法测电阻的探究实验1、（8分）小红准备测一只未知电阻（Rx=5～10Ω）的阻值，手边有以下器材：电池组、电压表、电流表、开关、R0=15Ω的定值电阻、最大阻值为20Ω的滑动变阻器和几根导线．当她准备实验时，发现电流表已经损坏，但一时又找不到新的电流表替代，小红顿时犯了愁，请你利用现有器材设计一个实验方案，帮他完成实验．（1）在方框内画出你设计的实验电路图．（2）简述实验主要步骤，要求写出需要测量或记录的物理量．（3）Rx的表达式是．2、（7分）小明和学习小组利用电源（电压未知）、滑动变阻器（）、电流表、电压表、开关各一，导线若干来测量电阻Rx的阻值（其阻值约几百欧）。在图甲中完成实验电路的连接。（2）设计的实验表格为右上表，表格中①处应填写。（3）正确连接电路后，当滑动变阻器的滑片移至某一位置时，电压表的示数如图乙所示，为V。（4）实验中，器材完好，当移动滑动变阻器的滑片—，电压表指针偏转正常，但电流表指针都几乎不偏转，无法读数，原因可能是。（5）勤于思考的小明在不改动原来实验电路的情况下，也能求出待测电阻Rx的阻值。请你写出小明的主要实验步骤（用相应的字母表示测出的物理量）。①；②；③写出待测电阻的表达是Rx=。3、如图所示的电路中，灯泡的电阻RL=12Ω，正常发光时的电压为12V，R2=12Ω，当开关S1、S2都闭合时，电流表的示数为1.2A，这时灯泡正常发光。(1)求电源电压；R1的阻值；(2)当开关都断开时，灯泡两端的电压4、如图甲是测量灯泡（U额=2.5V）电阻的电路，电源电压为4V．实验次数12345电压2.52.01.51.00.5电流0.240.220.190.160.10（1）请将图甲电路连接完整（导线不能交叉）．连接电路时开关应处于状态．（2）实验中滑动变阻器除了保护电路外，还可以．（3）下表是记录部分实验数据图乙是第一次实验中电流表示数，该示数为A，这5次实验中灯泡电阻的最大值大约为Ω（结果保留2位小数）5、小明用如图所示电路测量某电路元件盒中未知电阻Rx的阻值，已知未知电阻Rx的阻值不小于5Ω，电源由两节干电池组成，除了开关、导线外，可供使用的实验器材有：电压表（量程0﹣15V，0﹣3V），电流表（量程0﹣3A，0﹣0.6A），滑动变阻器R（20Ω，1A），阻值已知且大小不等的定值电阻R1和R2．（1）为完成此实验，电压表的量程应选择V，电流表的量程应选择A．（2）实验中移动滑动变阻器的滑片，当电流表的示数是0.14A时，电压表的示数是2.1V，当电流表的示数是0.2A时，电压表的示数是1.8V，电路元件盒中电源电压是V，未知电阻Rx的阻值是Ω．（3）小明的同学利用上述器材，还设计了测量位置电阻Rx的四种实验电路，其中无法测出未知电阻Rx的是．
