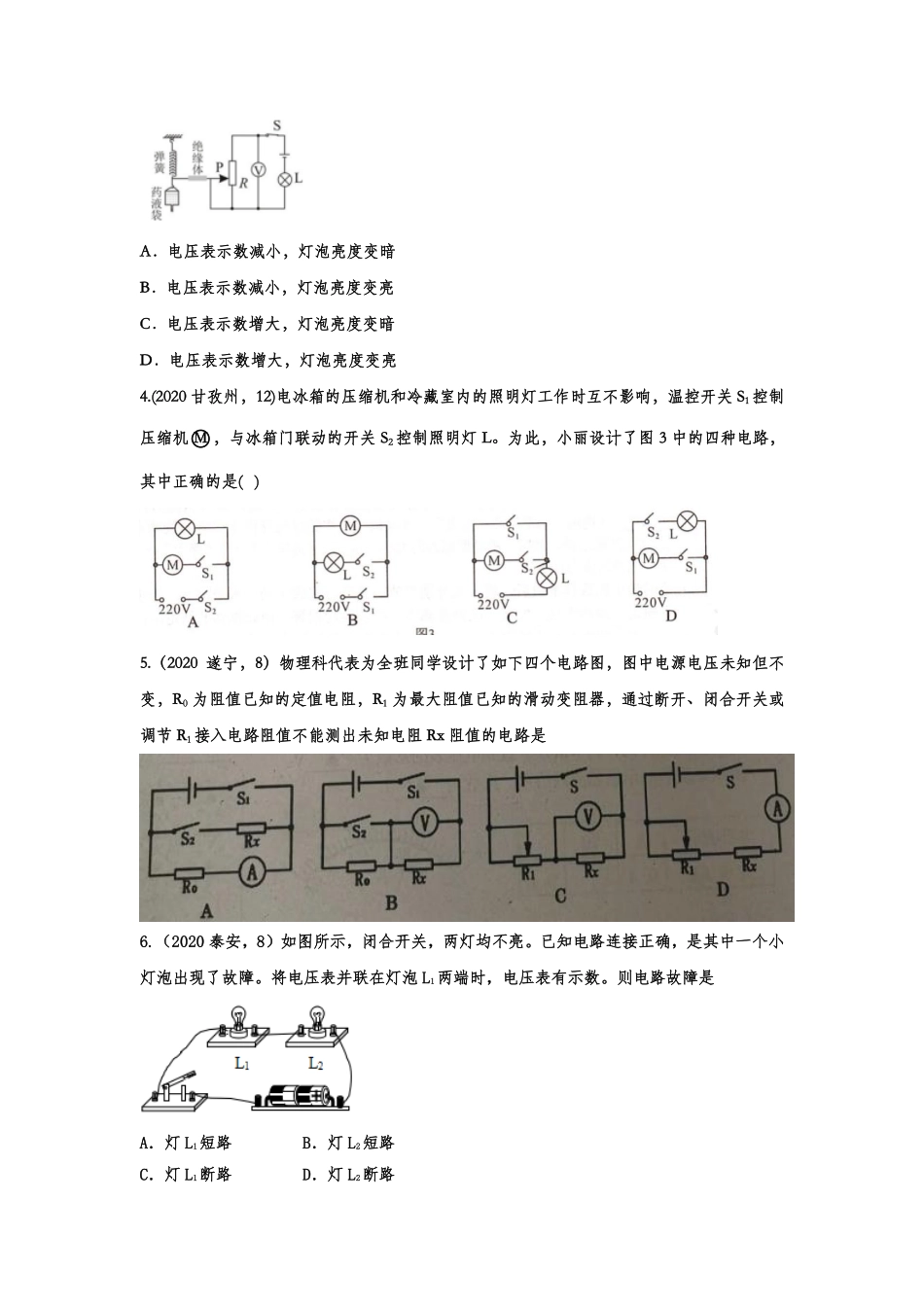

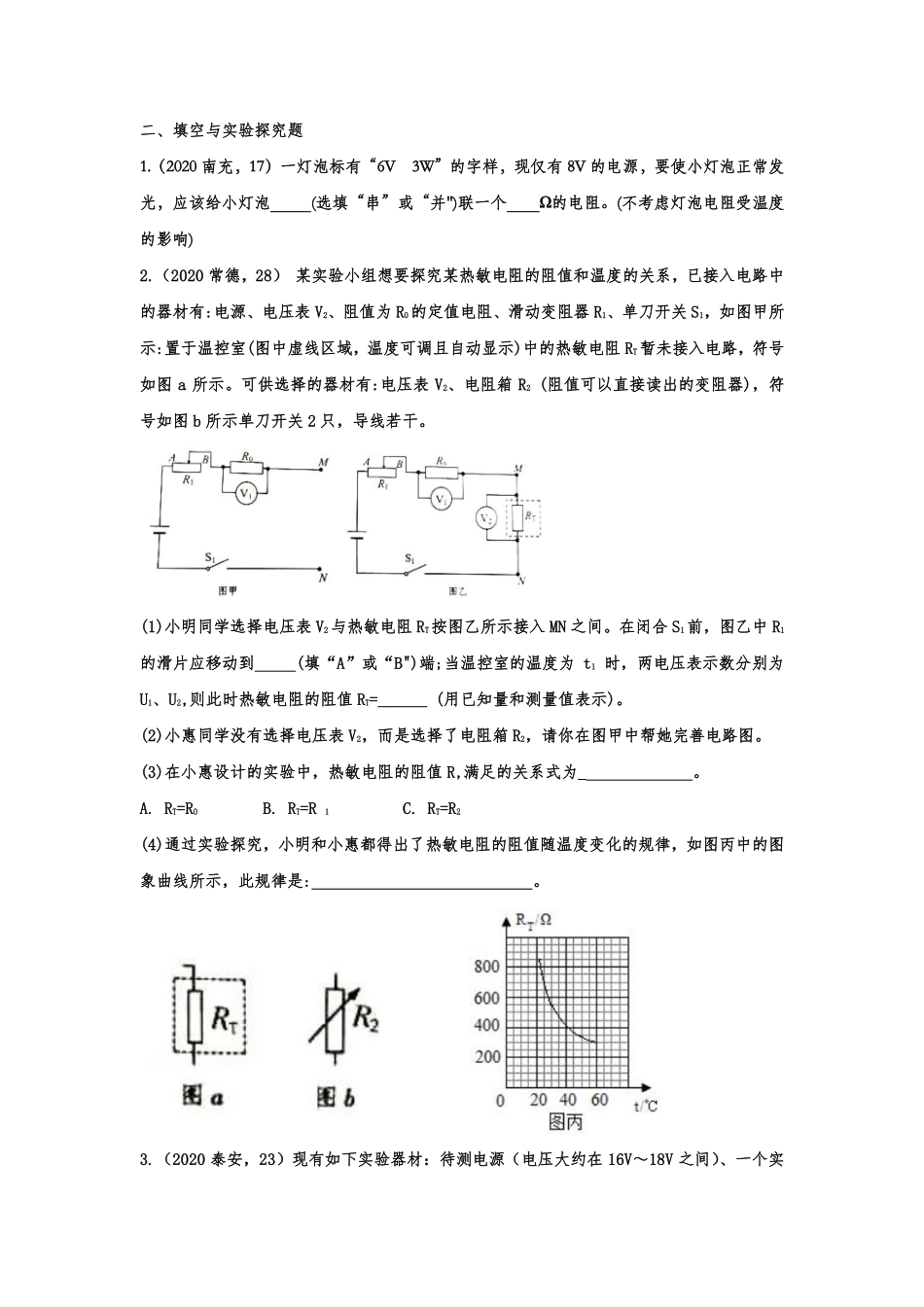

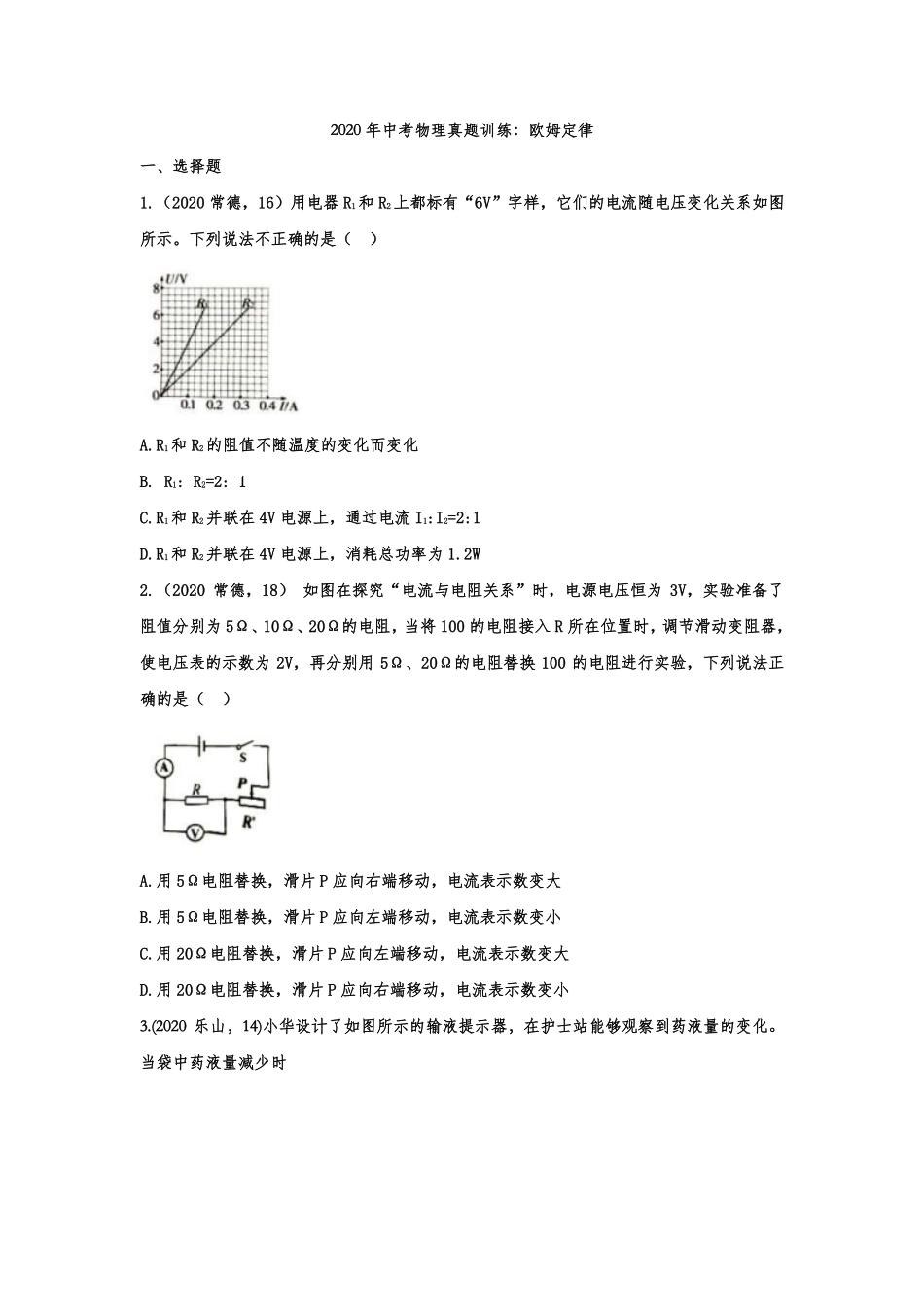

2020年中考物理真题训练：欧姆定律一、选择题1.（2020常德，16）用电器R1和R2上都标有“6V”字样，它们的电流随电压变化关系如图所示。下列说法不正确的是（）A.R1和R2的阻值不随温度的变化而变化B.R1:R2=2:1C.R1和R2并联在4V电源上，通过电流I1:I2=2:1D.R1和R2并联在4V电源上，消耗总功率为1.2W2.（2020常德，18）如图在探究“电流与电阻关系”时，电源电压恒为3V，实验准备了阻值分别为5Ω、10Ω、20Ω的电阻，当将100的电阻接入R所在位置时，调节滑动变阻器，使电压表的示数为2V，再分别用5Ω、20Ω的电阻替换100的电阻进行实验，下列说法正确的是（）A.用5Ω电阻替换，滑片P应向右端移动，电流表示数变大B.用5Ω电阻替换，滑片P应向左端移动，电流表示数变小C.用20Ω电阻替换，滑片P应向左端移动，电流表示数变大D.用20Ω电阻替换，滑片P应向右端移动，电流表示数变小3.(2020乐山，14)小华设计了如图所示的输液提示器，在护士站能够观察到药液量的变化。当袋中药液量减少时A．电压表示数减小，灯泡亮度变暗B．电压表示数减小，灯泡亮度变亮C．电压表示数增大，灯泡亮度变暗D．电压表示数增大，灯泡亮度变亮4.(2020甘孜州，12)电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，温控开关S1控制压缩机○M，与冰箱门联动的开关S2控制照明灯L。为此，小丽设计了图3中的四种电路，其中正确的是()5.（2020遂宁，8）物理科代表为全班同学设计了如下四个电路图，图中电源电压未知但不变，R0为阻值已知的定值电阻，R1为最大阻值已知的滑动变阻器，通过断开、闭合开关或调节R1接入电路阻值不能测出未知电阻Rx阻值的电路是6.（2020泰安，8）如图所示，闭合开关，两灯均不亮。已知电路连接正确，是其中一个小灯泡出现了故障。将电压表并联在灯泡L1两端时，电压表有示数。则电路故障是A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路二、填空与实验探究题1.（2020南充，17）一灯泡标有“6V3W”的字样，现仅有8V的电源，要使小灯泡正常发光，应该给小灯泡(选填“串”或“并")联一个Ω的电阻。(不考虑灯泡电阻受温度的影响)2.（2020常德，28）某实验小组想要探究某热敏电阻的阻值和温度的关系，已接入电路中的器材有:电源、电压表V2、阻值为R0的定值电阻、滑动变阻器R1、单刀开关S1，如图甲所示:置于温控室(图中虚线区域，温度可调且自动显示)中的热敏电阻RT暂未接入电路，符号如图a所示。可供选择的器材有:电压表V2、电阻箱R2(阻值可以直接读出的变阻器)，符号如图b所示单刀开关2只，导线若干。(1)小明同学选择电压表V2与热敏电阻RT按图乙所示接入MN之间。在闭合S1前，图乙中R1的滑片应移动到(填“A”或“B")端;当温控室的温度为t1时，两电压表示数分别为U1、U2,则此时热敏电阻的阻值RT=______(用已知量和测量值表示)。(2)小惠同学没有选择电压表V2，而是选择了电阻箱R2，请你在图甲中帮她完善电路图。(3)在小惠设计的实验中，热敏电阻的阻值R,满足的关系式为_。A.RT=R0B.RT=R1C.RT=R2(4)通过实验探究，小明和小惠都得出了热敏电阻的阻值随温度变化的规律，如图丙中的图象曲线所示，此规律是:。3.（2020泰安，23）现有如下实验器材：待测电源（电压大约在16V～18V之间）、一个实验室用的量程为0～15V的电压表、一个开关、三个定值电阻（分别为R1=1kΩ、R2=10Ω、R3=20Ω）、导线若干。请你利用实验器材，并从三个电阻中选择两个电阻，设计实验测量出电源电压值，根据要求完成下列问题。（1）选择的两个电阻是和。（2）在虚线框中画出实验电路图（实验测量过程中不拆接电路）。（3）测量步骤及所需测量的物理量（用字母表示）。（4）电源电压值的表达式（用已知物理量字母和测量物理量字母表示）U0=。4.（2020黔西南，19）小明用如下图所示的实验电路探究“电流与电阻的关系”。（1）在方框内画出此实验电路图。（2）连接电路时，开关应处于_______状态，连接好电路后，闭合开关前滑动变阻器的滑片P应置于_______端。（3）闭合开关，移动滑动变阳器的滑片P发现：电压表始终无示数，电流表有示数。其原因可能是_______（填序号）．A．滑动变阻器断路B．电阻R短路C．电阻R断路（4）排除故障后，用...
