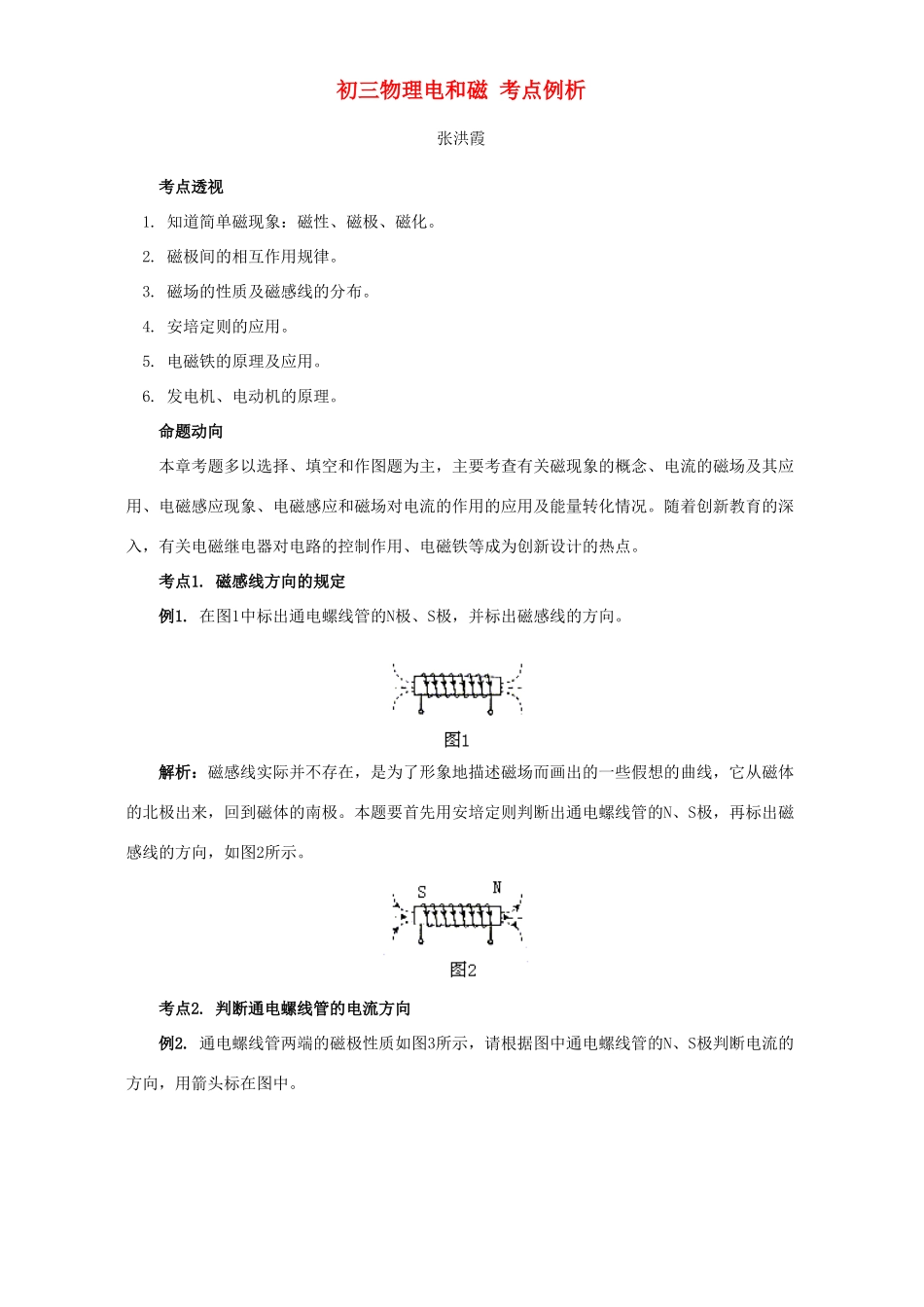

初三物理电和磁考点例析张洪霞考点透视1.知道简单磁现象：磁性、磁极、磁化。2.磁极间的相互作用规律。3.磁场的性质及磁感线的分布。4.安培定则的应用。5.电磁铁的原理及应用。6.发电机、电动机的原理。命题动向本章考题多以选择、填空和作图题为主，主要考查有关磁现象的概念、电流的磁场及其应用、电磁感应现象、电磁感应和磁场对电流的作用的应用及能量转化情况。随着创新教育的深入，有关电磁继电器对电路的控制作用、电磁铁等成为创新设计的热点。考点1.磁感线方向的规定例1.在图1中标出通电螺线管的N极、S极，并标出磁感线的方向。解析：磁感线实际并不存在，是为了形象地描述磁场而画出的一些假想的曲线，它从磁体的北极出来，回到磁体的南极。本题要首先用安培定则判断出通电螺线管的N、S极，再标出磁感线的方向，如图2所示。考点2.判断通电螺线管的电流方向例2.通电螺线管两端的磁极性质如图3所示，请根据图中通电螺线管的N、S极判断电流的方向，用箭头标在图中。解析：本题用安培定则来判断，用右手握住螺线管，让大拇指指向螺线管的N极，则其余弯曲四指的指向就是螺线管中电流的方向。正确答案如图4所示。考点3.电动机及其原理研究例3.电动机是一种高效率、低污染的动力设备。下面四幅实验装置中，对电动机的发明有直接影响的是：（）图5解析：电动机是根据通电导体在磁场中受到力的作用的原理而制成的，A是电磁感应，B是电流周围存在磁场，D是安培定则，正确答案为C。考点4.电磁感应现象和产生感应电流的条件例4.如图6所示，在磁场中悬挂一根导体ab，把它两端跟检流表连接起来，闭合开关，能使检流表指针偏转的做法是：A.导体ab不动，磁体向右（垂直于ab，水平）运动；B.磁体不动，导体ab向右运动；C.磁体不动，导体ab竖直向上运动；D.磁体不动，导体ab斜向上运动。解析：检流表指针偏转，说明电路中有电流，产生感应电流的条件是闭合电路的一部分导体在磁场中做切割磁感线运动，因此正确的做法为A、B、D。考点5.电和磁之间联系例5.以下四个电与磁的实验图，对其进行正确描述：解：图（1）是研究电磁铁磁性强弱与线圈匝数的关系；图（2）是研究磁场对电流的作用；图（3）是研究电磁感应现象；图（4）是研究电流的磁场。
