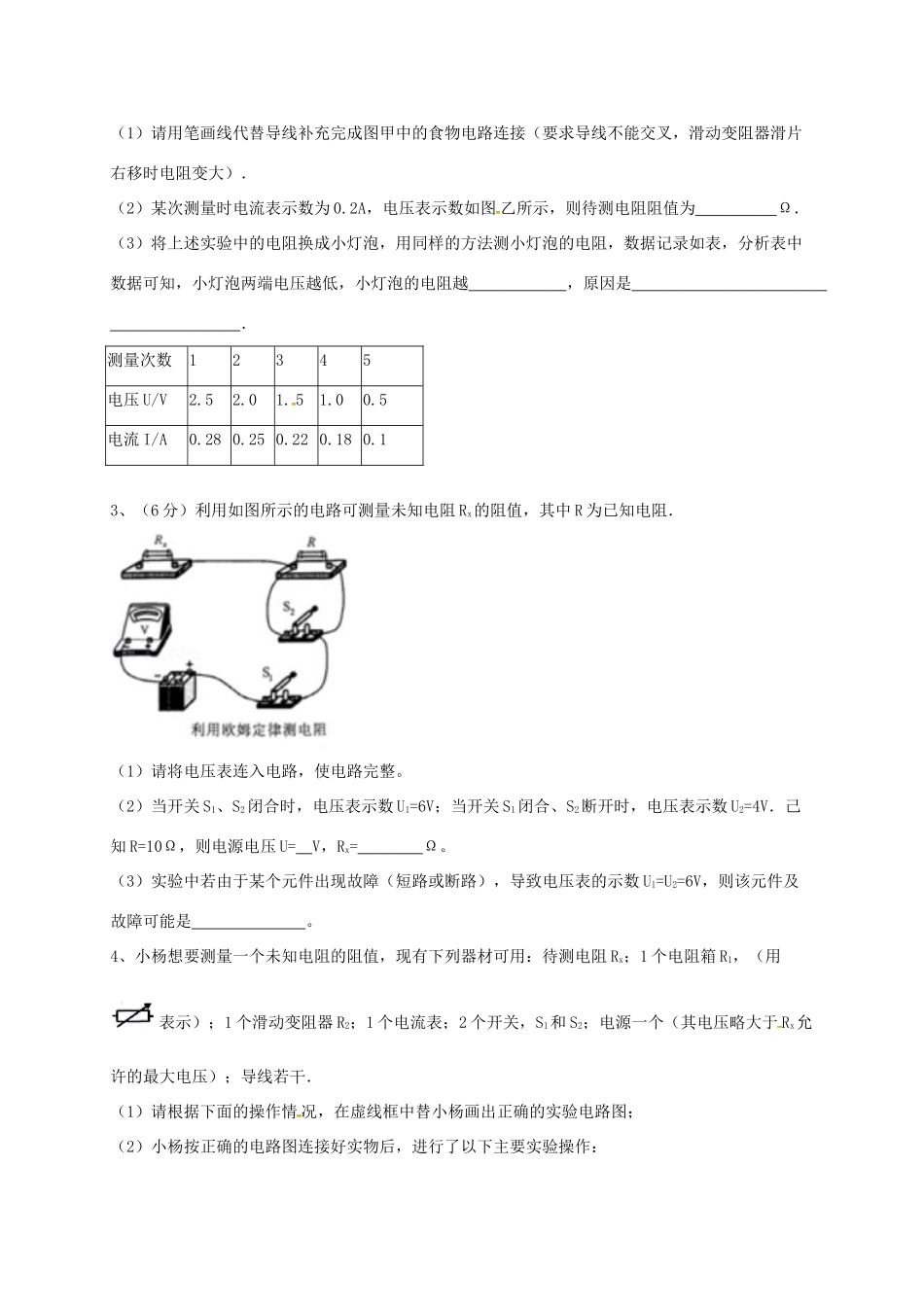

伏安法测电阻的探究实验21、（5分）同学们用如图所示的电路复习电学实验．有两个额定电流相同、额定电压分别为2.5V和3.8V的灯泡L1和L2．（1）连接电路后，开关闭合，灯泡不亮，电压表无示数，电流表有示数，若电路中仪有一处故障，这个故障可能是（2）排除故障后，甲组同学用灯泡L1进行“研究小灯泡的电阻”的实验，收集的信息如下表，请写出分析信息得出结论的过程.实验次数123U/V1.01.52.5I/A0.200.250.30R/Ω亮度稍亮较亮更亮（3）乙组同学想用该电路，通过更换L1、L2的方法，探究“在电压相同时，电功率与电流的关系”，他们能否完成实验目的？若能，请说出实验思路；若不能，请说明原因2、如图甲是“伏安法测电阻”的实验装置（待测电阻阻值不小于10Ω）（1）请用笔画线代替导线补充完成图甲中的食物电路连接（要求导线不能交叉，滑动变阻器滑片右移时电阻变大）．（2）某次测量时电流表示数为0.2A，电压表示数如图乙所示，则待测电阻阻值为Ω．（3）将上述实验中的电阻换成小灯泡，用同样的方法测小灯泡的电阻，数据记录如表，分析表中数据可知，小灯泡两端电压越低，小灯泡的电阻越，原因是．测量次数12345电压U/V2.52.01.51.00.5电流I/A0.280.250.220.180.13、（6分）利用如图所示的电路可测量未知电阻Rx的阻值，其中R为已知电阻．（1）请将电压表连入电路，使电路完整。（2）当开关S1、S2闭合时，电压表示数U1=6V；当开关S1闭合、S2断开时，电压表示数U2=4V．己知R=10Ω，则电源电压U=V，Rx=Ω。（3）实验中若由于某个元件出现故障（短路或断路），导致电压表的示数U1=U2=6V，则该元件及故障可能是。4、小杨想要测量一个未知电阻的阻值，现有下列器材可用：待测电阻Rx；1个电阻箱R1，（用表示）；1个滑动变阻器R2；1个电流表；2个开关，S1和S2；电源一个（其电压略大于Rx允许的最大电压）；导线若干．（1）请根据下面的操作情况，在虚线框中替小杨画出正确的实验电路图；（2）小杨按正确的电路图连接好实物后，进行了以下主要实验操作：A．S1断开S2闭合，调节电阻箱，使电流表的示数为ImB．读出电阻箱R1的示数C．S1闭合S2断开，读出电流表的示数为IkD．将滑动变阻器和电阻箱的阻值均调至最大E．改变R2的滑片P的位置，再测两组Im、Ik和R1的数值上述步骤的合理顺序是．（只需填写序号）（3）小杨认为当滑动变阻器滑片P在同一位置时，只要保证ImIk（选填“＞”、“＜”或“=”），R1的示数即为待测电阻Rx的阻值．5、（4分）在测量小灯泡正常发光时电阻的实验中，电源电压为3V，小灯泡的额定电压为2.5V，如图是连接的部分电路。请按要求完成下列问题：（1）用笔画线代替导线，将图中的电路连接完整。（2）闭合开关前，滑动变阻器的滑片应置于（选填“左”或“右”）端。（3）连接好电路后，闭合开关，无论怎样移动滑片，小灯泡始终不发光，电压表示数始终为0，电流表示数有变化，则出现故障的原因可能是。（4）排除故障后，闭合开关，移动滑片，当小灯泡正常发光时，电流表示数如图所示，此时小灯泡的电阻为Ω。6、小华用电流表和电压表测量某定值电阻R的阻值，他进行了如下操作：（1）请帮他在图a方框中画出该实验的电路图．（2）小华按电路图连接好实物图后，闭合开关，发现电流表无示数，电压表指针发生明显偏转．电路中存在的故障是．（3）排出故障后，小华改变电阻两端的电压进行了三次测量，其中第二次实验中电流表和电压表的指针偏转情况如图b，请将数据记录表格补充完整（计算结果保留两位小数）．实验次数123电压U/V1.001.80电流I/A0.320.55电阻R/Ω3.133.27（4）由于实验误差，小华三次测出的电阻并不相等，那么该电阻的阻值应该是Ω
