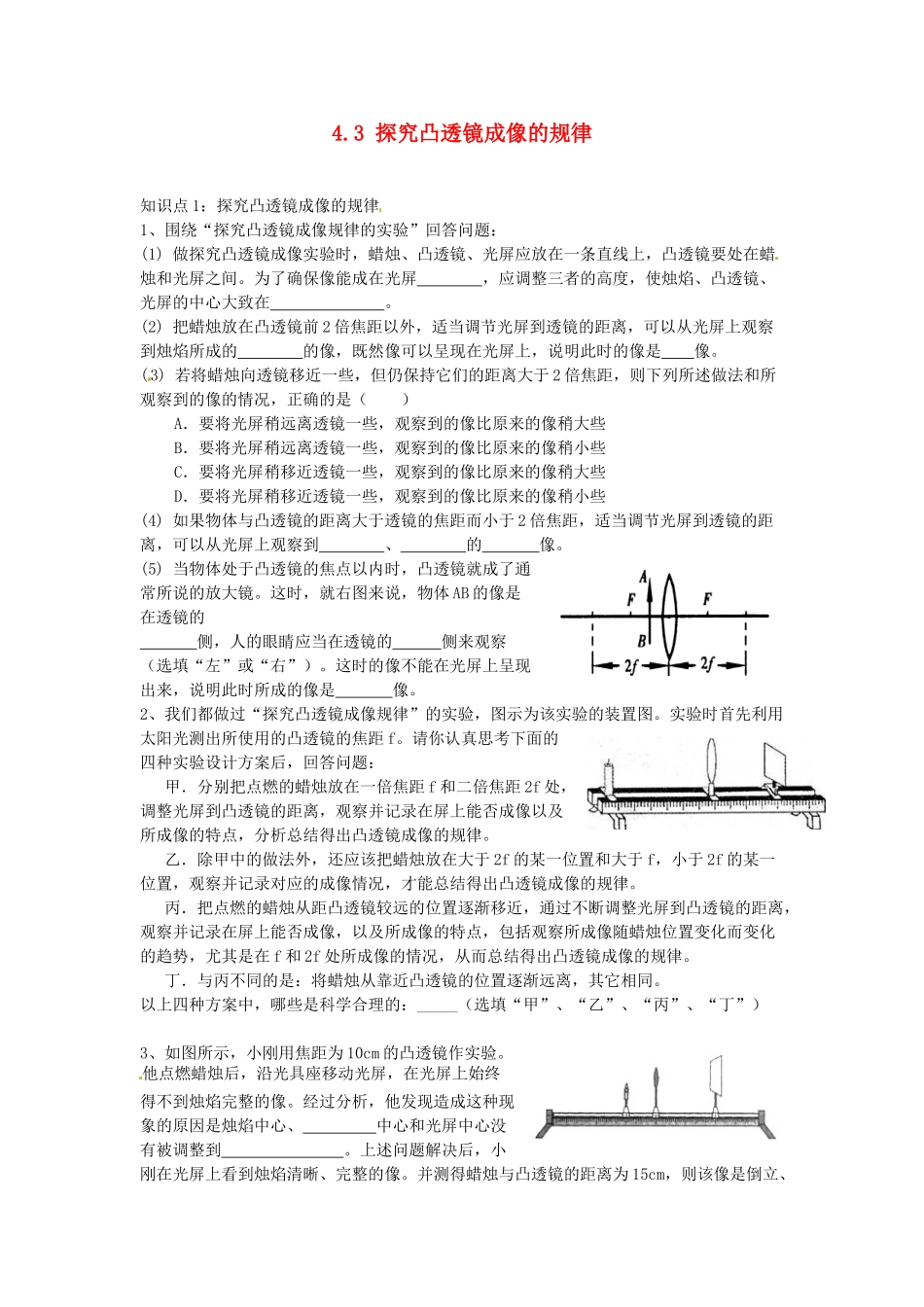

4.3探究凸透镜成像的规律知识点1：探究凸透镜成像的规律1、围绕“探究凸透镜成像规律的实验”回答问题：(1)做探究凸透镜成像实验时，蜡烛、凸透镜、光屏应放在一条直线上，凸透镜要处在蜡烛和光屏之间。为了确保像能成在光屏，应调整三者的高度，使烛焰、凸透镜、光屏的中心大致在。(2)把蜡烛放在凸透镜前2倍焦距以外，适当调节光屏到透镜的距离，可以从光屏上观察到烛焰所成的的像，既然像可以呈现在光屏上，说明此时的像是像。(3)若将蜡烛向透镜移近一些，但仍保持它们的距离大于2倍焦距，则下列所述做法和所观察到的像的情况，正确的是（）A．要将光屏稍远离透镜一些，观察到的像比原来的像稍大些B．要将光屏稍远离透镜一些，观察到的像比原来的像稍小些C．要将光屏稍移近透镜一些，观察到的像比原来的像稍大些D．要将光屏稍移近透镜一些，观察到的像比原来的像稍小些(4)如果物体与凸透镜的距离大于透镜的焦距而小于2倍焦距，适当调节光屏到透镜的距离，可以从光屏上观察到、的像。(5)当物体处于凸透镜的焦点以内时，凸透镜就成了通常所说的放大镜。这时，就右图来说，物体AB的像是在透镜的侧，人的眼睛应当在透镜的侧来观察（选填“左”或“右”）。这时的像不能在光屏上呈现出来，说明此时所成的像是像。2、我们都做过“探究凸透镜成像规律”的实验，图示为该实验的装置图。实验时首先利用太阳光测出所使用的凸透镜的焦距f。请你认真思考下面的四种实验设计方案后，回答问题：甲．分别把点燃的蜡烛放在一倍焦距f和二倍焦距2f处，调整光屏到凸透镜的距离，观察并记录在屏上能否成像以及所成像的特点，分析总结得出凸透镜成像的规律。乙．除甲中的做法外，还应该把蜡烛放在大于2f的某一位置和大于f，小于2f的某一位置，观察并记录对应的成像情况，才能总结得出凸透镜成像的规律。丙．把点燃的蜡烛从距凸透镜较远的位置逐渐移近，通过不断调整光屏到凸透镜的距离，观察并记录在屏上能否成像，以及所成像的特点，包括观察所成像随蜡烛位置变化而变化的趋势，尤其是在f和2f处所成像的情况，从而总结得出凸透镜成像的规律。丁．与丙不同的是：将蜡烛从靠近凸透镜的位置逐渐远离，其它相同。以上四种方案中，哪些是科学合理的：_____（选填“甲”、“乙”、“丙”、“丁”）3、如图所示，小刚用焦距为10cm的凸透镜作实验。他点燃蜡烛后，沿光具座移动光屏，在光屏上始终得不到烛焰完整的像。经过分析，他发现造成这种现象的原因是烛焰中心、中心和光屏中心没有被调整到。上述问题解决后，小刚在光屏上看到烛焰清晰、完整的像。并测得蜡烛与凸透镜的距离为15cm，则该像是倒立、（选填“放大”或“缩小”）的实像。4、如图所示是赵强同学用蜡烛、凸透镜和光屏在光具座上研究凸透镜成像规律的实验装置，其中明显还需要调整的是_____________________。调整后烛焰能在光屏上成缩小________的实像；若要在透镜固定的情况下，得到再大一些的清晰实像，除将蜡烛适当向右移动外，还应将光屏向________移动。5、）小明在“探究凸透镜成像规律”实验中，用装有6个发光二极管的有方格的白纸板做发光物体，如图甲所示。又用这种有同样大小方格的白纸板做光屏。将发光物体、凸透镜和光屏组装到光具座上并调整好。(1)当发光物体在a点时，如图乙所示，在光屏上成的像如图丙所示。则光屏上的像是倒立、的实像。将发光物体由a点移动到b点，要想找到像的位置，应移动光屏，直到____________为止。(2)用这种发光物体和光屏做实验，最主要的一条优点是：____________________________________________________________。(3)如图乙所示，当发光物体在a点时，像距为S1，当发光物体在b点时，像距为S2，则S1_________S2。(选填“>”、“=”或“<”)(4)小明探究完凸透镜成像规律后，接着又做了一个观察实验。他把光屏取下来，把发光物体放在凸透镜左侧，从凸透镜右侧沿主光轴向凸透镜方向观察，如下图所示。当眼睛离凸透镜较远时看到了发光物体的倒立的像，离凸透镜较近时就看不到这个像了，请分析并说明其原因。知识点2：凸透镜成像规律6、通过上面的探究得知，凸透镜成像的主要规律是：若（1）U＞2f，成像，...
