初三物理 右手螺旋定则 考点指导 专题辅导 不分版本 试题VIP免费

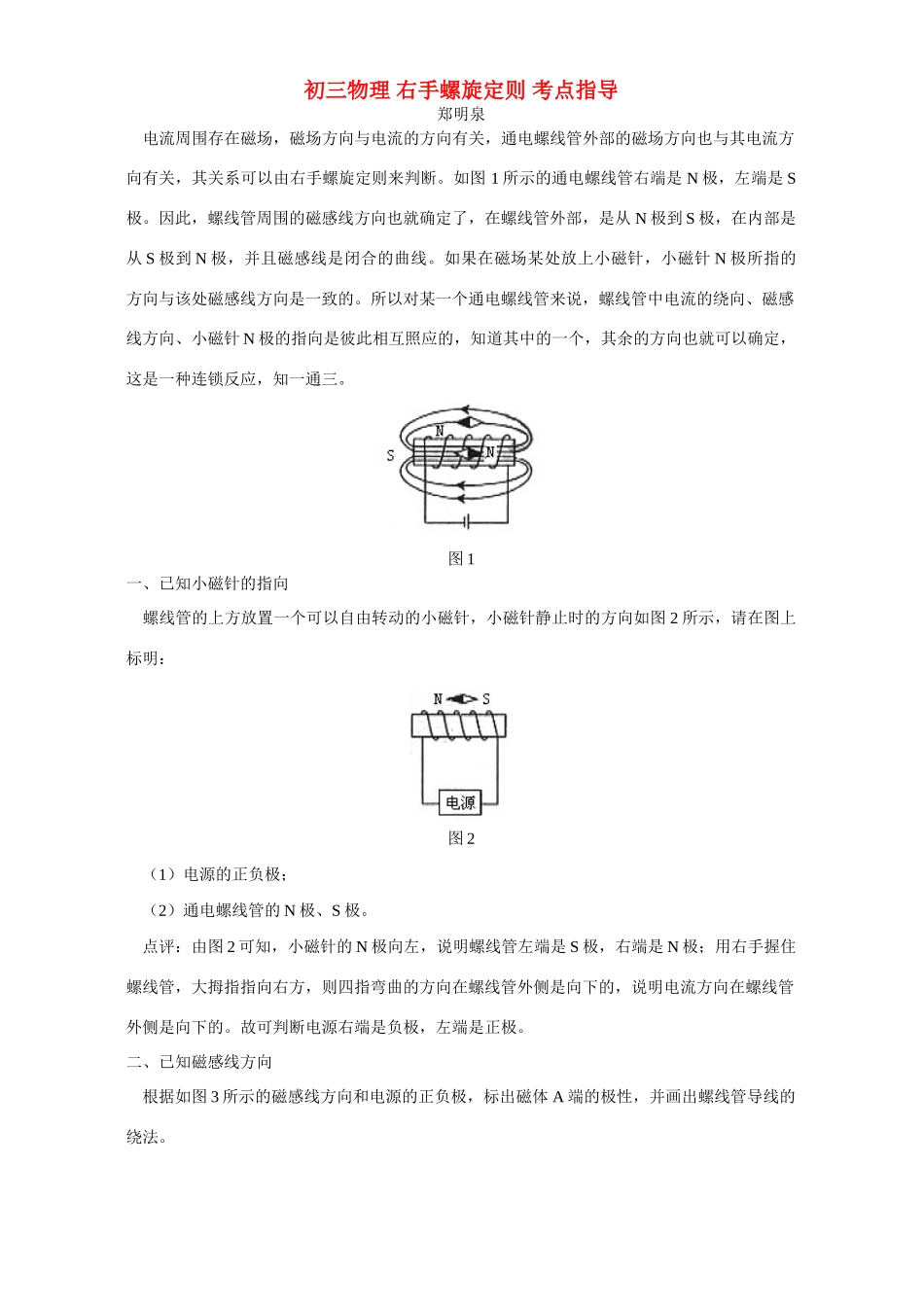

初三物理 右手螺旋定则 考点指导 专题辅导 不分版本 试题_第1页

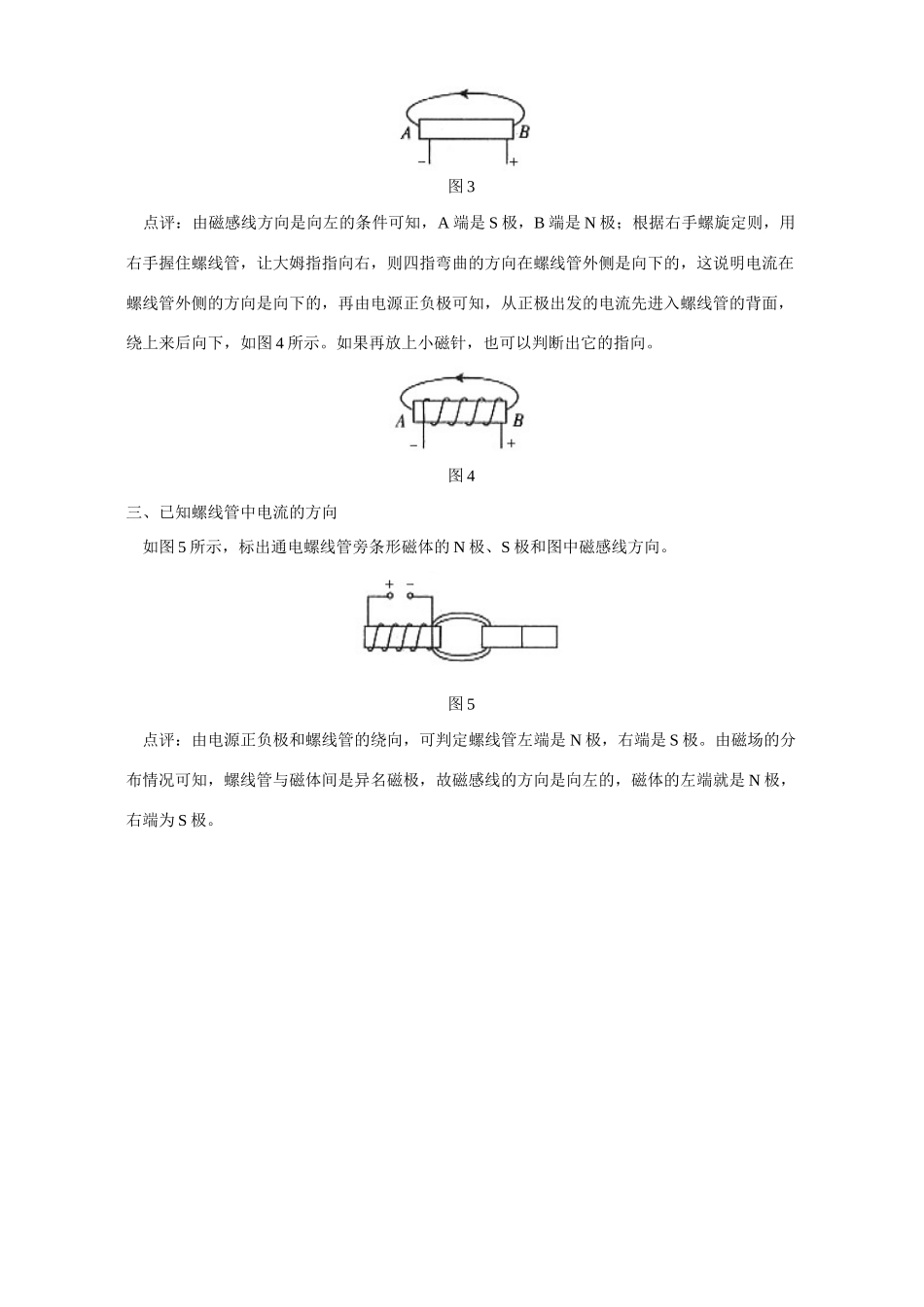

初三物理 右手螺旋定则 考点指导 专题辅导 不分版本 试题_第2页
初三物理右手螺旋定则考点指导郑明泉电流周围存在磁场,磁场方向与电流的方向有关,通电螺线管外部的磁场方向也与其电流方向有关,其关系可以由右手螺旋定则来判断。如图1所示的通电螺线管右端是N极,左端是S极。因此,螺线管周围的磁感线方向也就确定了,在螺线管外部,是从N极到S极,在内部是从S极到N极,并且磁感线是闭合的曲线。如果在磁场某处放上小磁针,小磁针N极所指的方向与该处磁感线方向是一致的。所以对某一个通电螺线管来说,螺线管中电流的绕向、磁感线方向、小磁针N极的指向是彼此相互照应的,知道其中的一个,其余的方向也就可以确定,这是一种连锁反应,知一通三。图1一、已知小磁针的指向螺线管的上方放置一个可以自由转动的小磁针,小磁针静止时的方向如图2所示,请在图上标明:图2(1)电源的正负极;(2)通电螺线管的N极、S极。点评:由图2可知,小磁针的N极向左,说明螺线管左端是S极,右端是N极;用右手握住螺线管,大拇指指向右方,则四指弯曲的方向在螺线管外侧是向下的,说明电流方向在螺线管外侧是向下的。故可判断电源右端是负极,左端是正极。二、已知磁感线方向根据如图3所示的磁感线方向和电源的正负极,标出磁体A端的极性,并画出螺线管导线的绕法。图3点评:由磁感线方向是向左的条件可知,A端是S极,B端是N极;根据右手螺旋定则,用右手握住螺线管,让大姆指指向右,则四指弯曲的方向在螺线管外侧是向下的,这说明电流在螺线管外侧的方向是向下的,再由电源正负极可知,从正极出发的电流先进入螺线管的背面,绕上来后向下,如图4所示。如果再放上小磁针,也可以判断出它的指向。图4三、已知螺线管中电流的方向如图5所示,标出通电螺线管旁条形磁体的N极、S极和图中磁感线方向。图5点评:由电源正负极和螺线管的绕向,可判定螺线管左端是N极,右端是S极。由磁场的分布情况可知,螺线管与磁体间是异名磁极,故磁感线的方向是向左的,磁体的左端就是N极,右端为S极。
