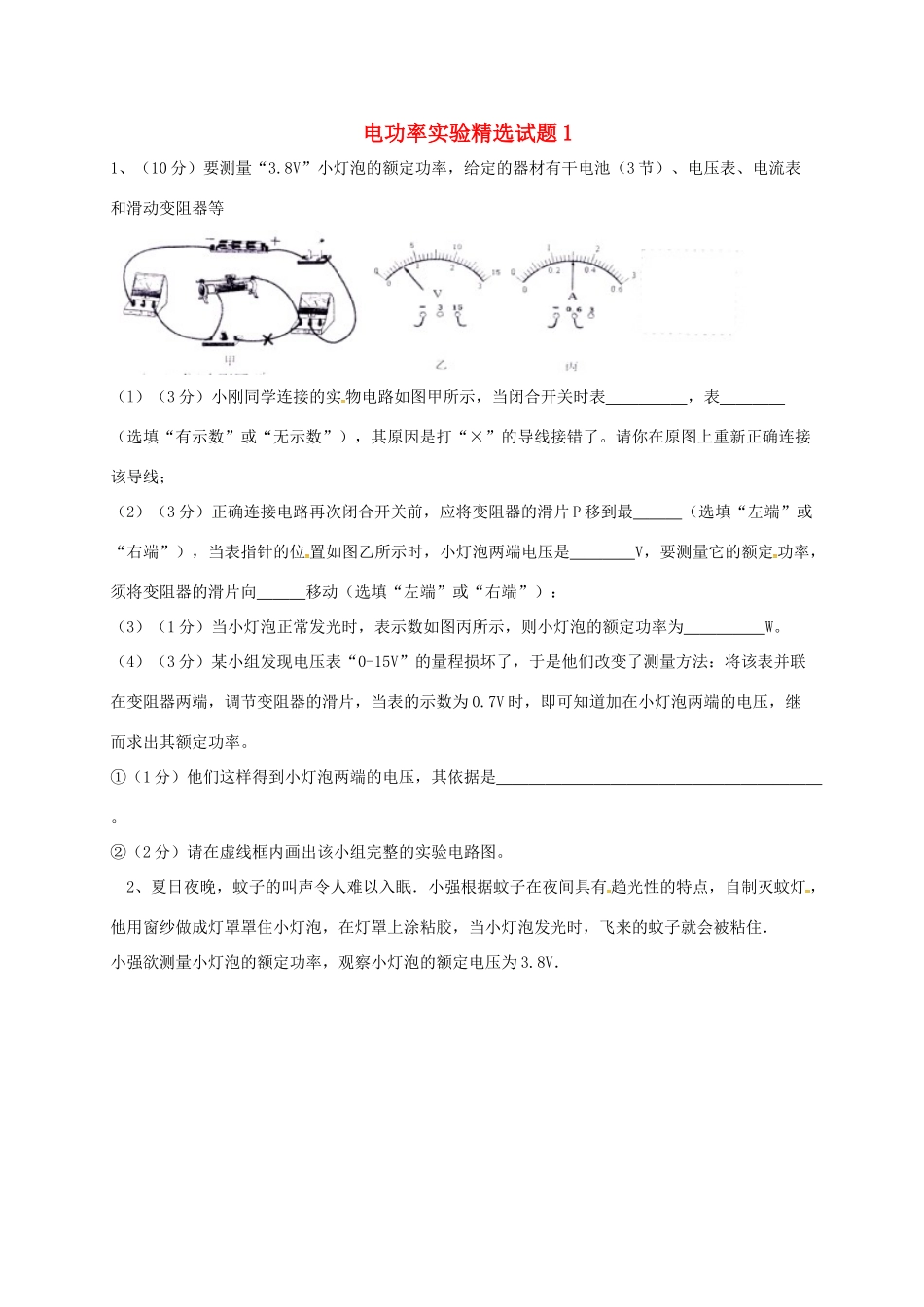

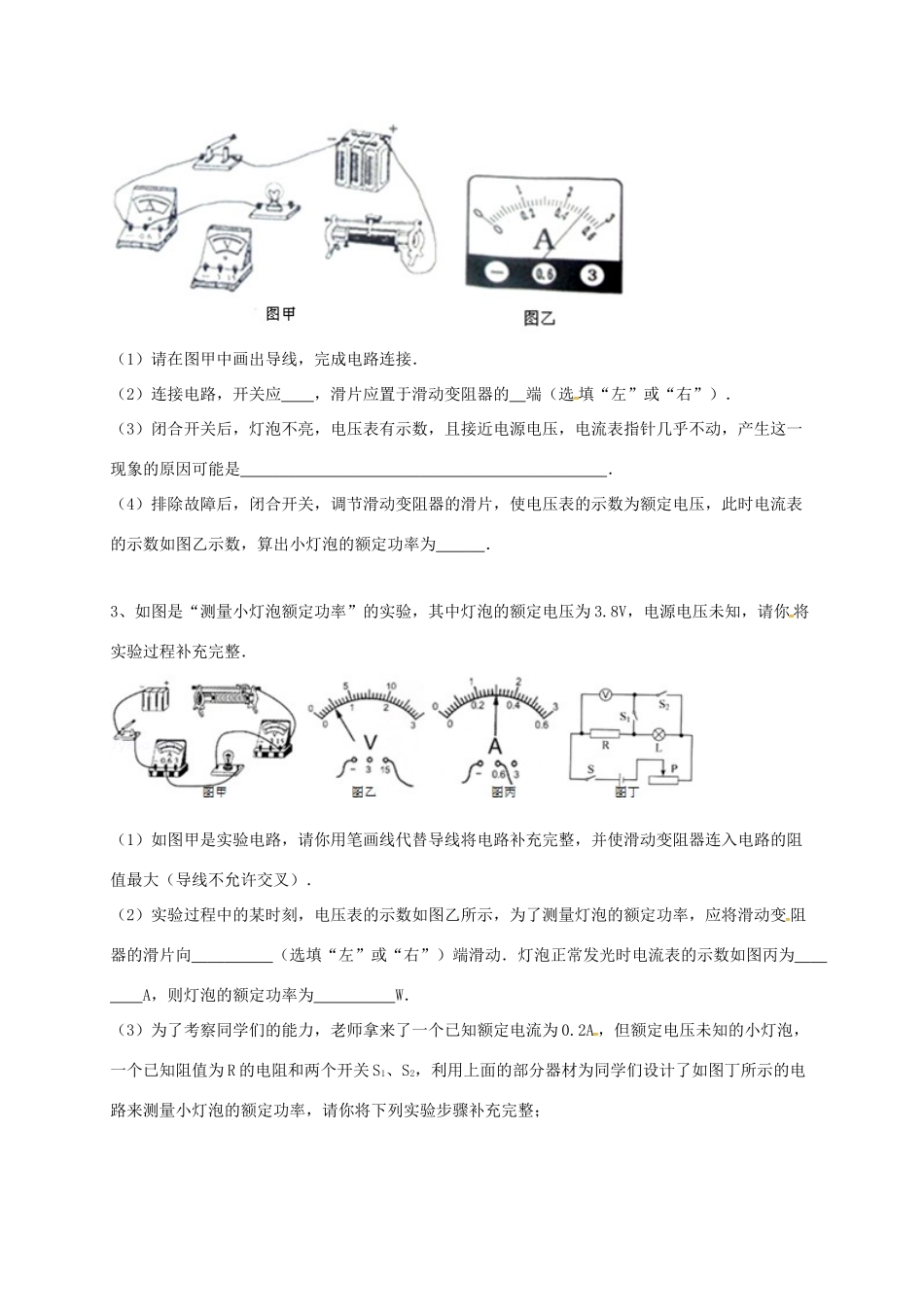

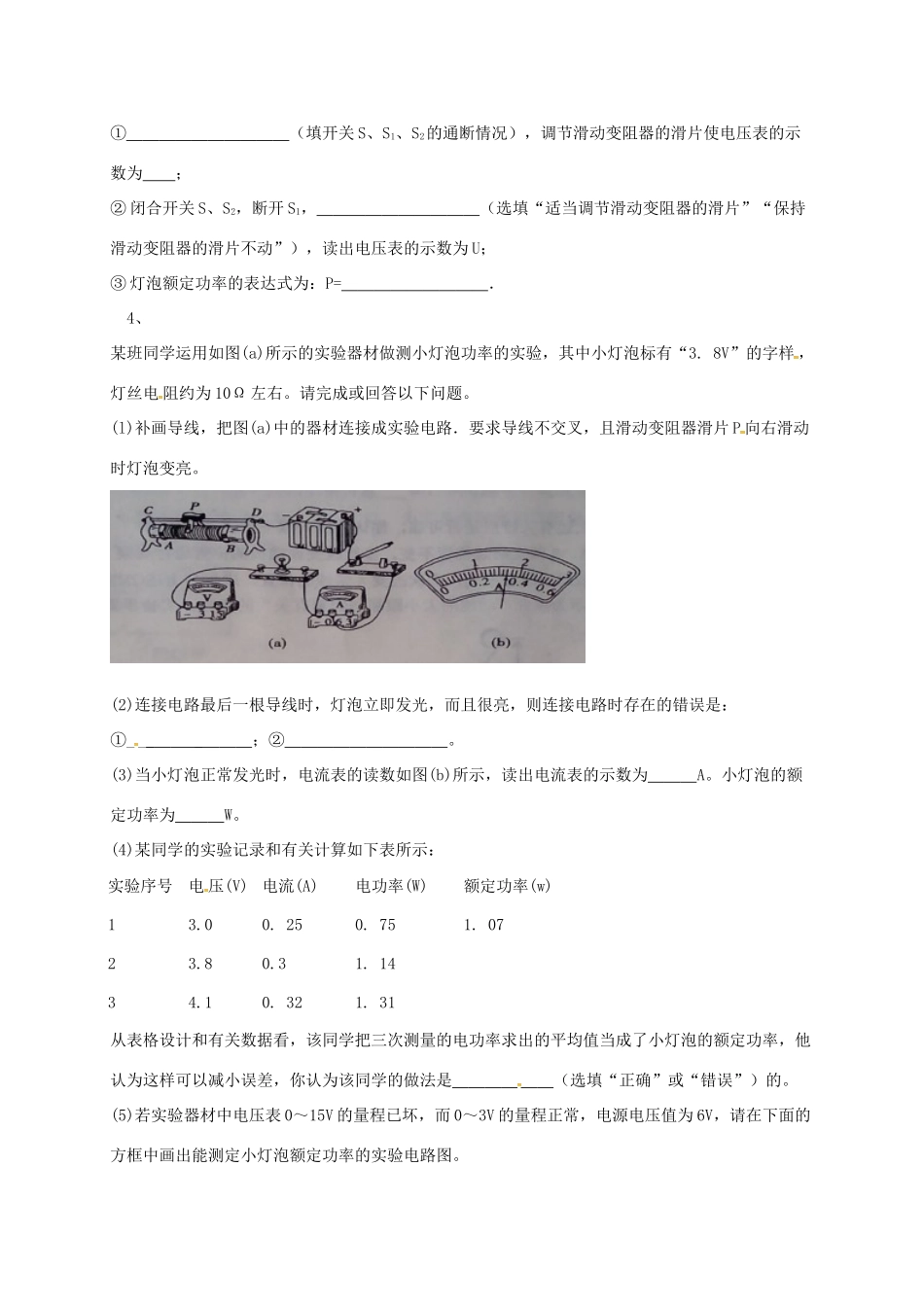

电功率实验精选试题11、（10分）要测量“3.8V”小灯泡的额定功率，给定的器材有干电池（3节）、电压表、电流表和滑动变阻器等（l）（3分）小刚同学连接的实物电路如图甲所示，当闭合开关时表，表（选填“有示数”或“无示数”），其原因是打“×”的导线接错了。请你在原图上重新正确连接该导线；（2）（3分）正确连接电路再次闭合开关前，应将变阻器的滑片P移到最（选填“左端”或“右端”），当表指针的位置如图乙所示时，小灯泡两端电压是V，要测量它的额定功率，须将变阻器的滑片向移动（选填“左端”或“右端”）：（3）（1分）当小灯泡正常发光时，表示数如图丙所示，则小灯泡的额定功率为W。（4）（3分）某小组发现电压表“0-15V”的量程损坏了，于是他们改变了测量方法：将该表并联在变阻器两端，调节变阻器的滑片，当表的示数为0.7V时，即可知道加在小灯泡两端的电压，继而求出其额定功率。①（1分）他们这样得到小灯泡两端的电压，其依据是。②（2分）请在虚线框内画出该小组完整的实验电路图。2、夏日夜晚，蚊子的叫声令人难以入眠．小强根据蚊子在夜间具有趋光性的特点，自制灭蚊灯，他用窗纱做成灯罩罩住小灯泡，在灯罩上涂粘胶，当小灯泡发光时，飞来的蚊子就会被粘住．小强欲测量小灯泡的额定功率，观察小灯泡的额定电压为3.8V．（1）请在图甲中画出导线，完成电路连接．（2）连接电路，开关应，滑片应置于滑动变阻器的端（选填“左”或“右”）．（3）闭合开关后，灯泡不亮，电压表有示数，且接近电源电压，电流表指针几乎不动，产生这一现象的原因可能是．（4）排除故障后，闭合开关，调节滑动变阻器的滑片，使电压表的示数为额定电压，此时电流表的示数如图乙示数，算出小灯泡的额定功率为．3、如图是“测量小灯泡额定功率”的实验，其中灯泡的额定电压为3.8V，电源电压未知，请你将实验过程补充完整．（1）如图甲是实验电路，请你用笔画线代替导线将电路补充完整，并使滑动变阻器连入电路的阻值最大（导线不允许交叉）．（2）实验过程中的某时刻，电压表的示数如图乙所示，为了测量灯泡的额定功率，应将滑动变阻器的滑片向（选填“左”或“右”）端滑动．灯泡正常发光时电流表的示数如图丙为A，则灯泡的额定功率为W．（3）为了考察同学们的能力，老师拿来了一个已知额定电流为0.2A，但额定电压未知的小灯泡，一个已知阻值为R的电阻和两个开关S1、S2，利用上面的部分器材为同学们设计了如图丁所示的电路来测量小灯泡的额定功率，请你将下列实验步骤补充完整；①（填开关S、S1、S2的通断情况），调节滑动变阻器的滑片使电压表的示数为；②闭合开关S、S2，断开S1，（选填“适当调节滑动变阻器的滑片”“保持滑动变阻器的滑片不动”），读出电压表的示数为U；③灯泡额定功率的表达式为：P=．4、某班同学运用如图(a)所示的实验器材做测小灯泡功率的实验，其中小灯泡标有“3.8V”的字样，灯丝电阻约为10Ω左右。请完成或回答以下问题。(l)补画导线，把图(a)中的器材连接成实验电路．要求导线不交叉，且滑动变阻器滑片P向右滑动时灯泡变亮。(2)连接电路最后一根导线时，灯泡立即发光，而且很亮，则连接电路时存在的错误是：①____；②。(3)当小灯泡正常发光时，电流表的读数如图(b)所示，读出电流表的示数为A。小灯泡的额定功率为W。(4)某同学的实验记录和有关计算如下表所示：实验序号电压(V)电流(A)电功率(W)额定功率(w)13.00.250.751.0723.80.31.1434.10.32[1.31从表格设计和有关数据看，该同学把三次测量的电功率求出的平均值当成了小灯泡的额定功率，他认为这样可以减小误差，你认为该同学的做法是（选填“正确”或“错误”）的。(5)若实验器材中电压表0～15V的量程已坏，而0～3V的量程正常，电源电压值为6V，请在下面的方框中画出能测定小灯泡额定功率的实验电路图。
