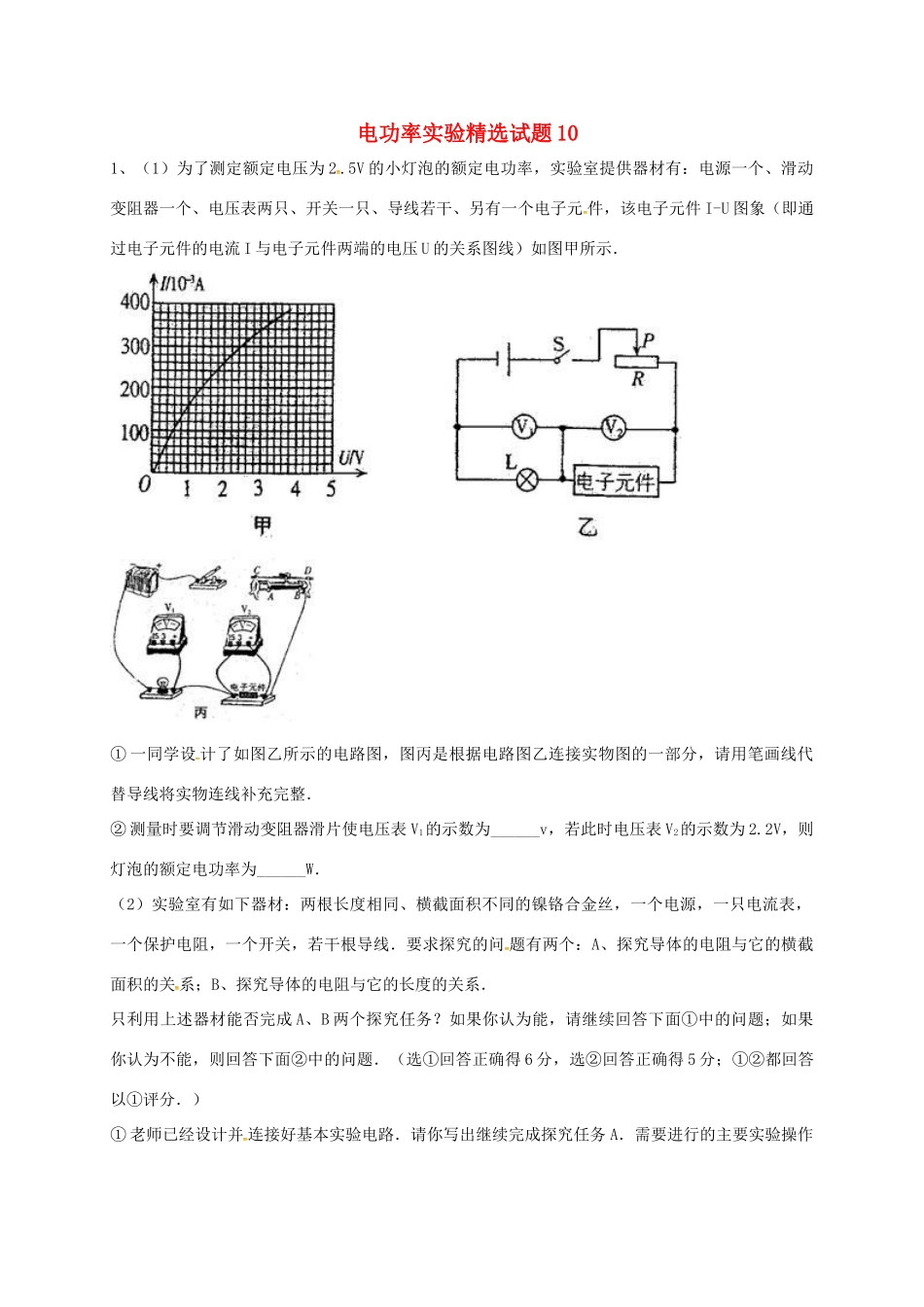

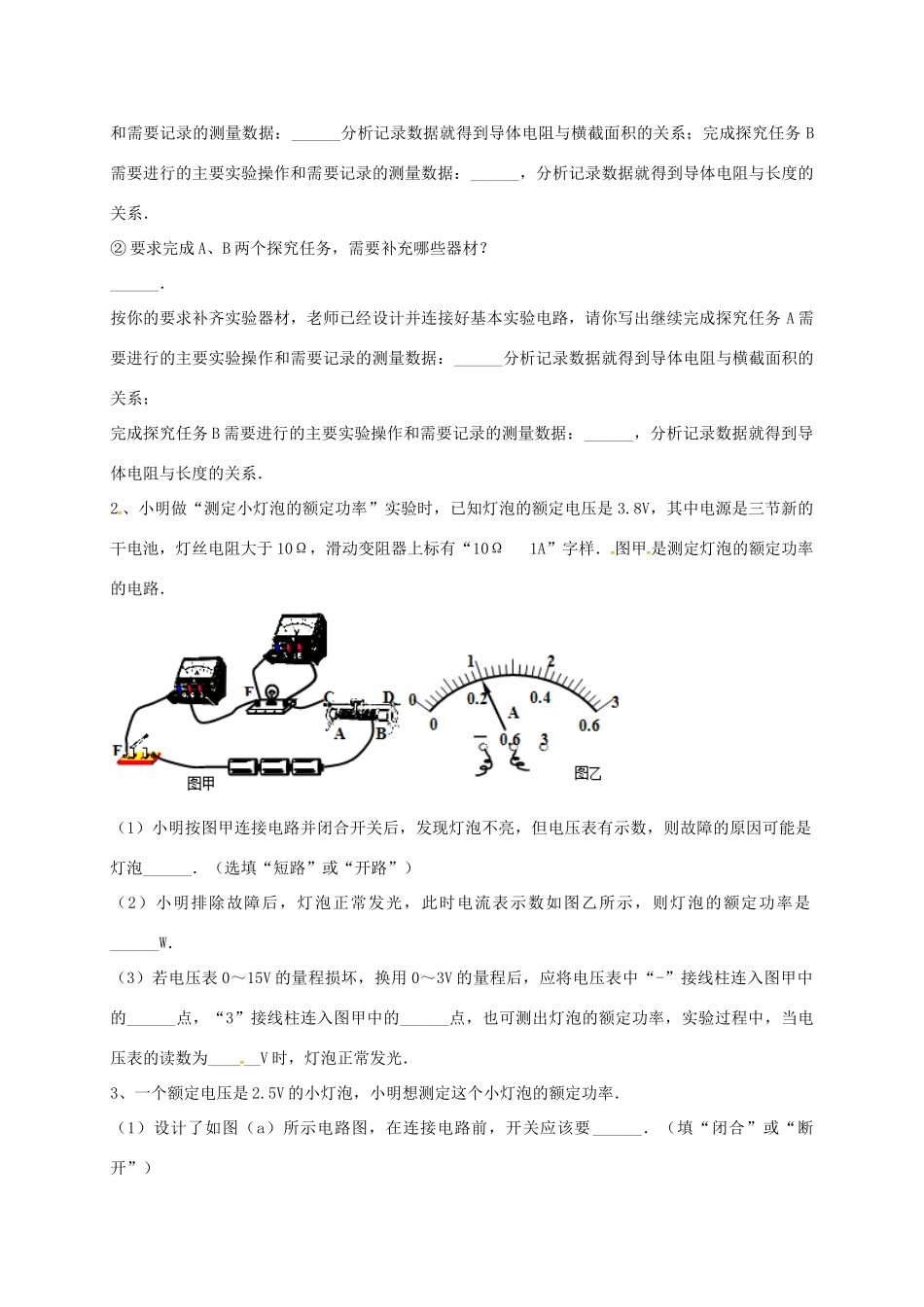

电功率实验精选试题101、（1）为了测定额定电压为2.5V的小灯泡的额定电功率，实验室提供器材有：电源一个、滑动变阻器一个、电压表两只、开关一只、导线若干、另有一个电子元件，该电子元件I-U图象（即通过电子元件的电流I与电子元件两端的电压U的关系图线）如图甲所示．①一同学设计了如图乙所示的电路图，图丙是根据电路图乙连接实物图的一部分，请用笔画线代替导线将实物连线补充完整．②测量时要调节滑动变阻器滑片使电压表V1的示数为______v，若此时电压表V2的示数为2.2V，则灯泡的额定电功率为______W．（2）实验室有如下器材：两根长度相同、横截面积不同的镍铬合金丝，一个电源，一只电流表，一个保护电阻，一个开关，若干根导线．要求探究的问题有两个：A、探究导体的电阻与它的横截面积的关系；B、探究导体的电阻与它的长度的关系．只利用上述器材能否完成A、B两个探究任务？如果你认为能，请继续回答下面①中的问题；如果你认为不能，则回答下面②中的问题．（选①回答正确得6分，选②回答正确得5分；①②都回答以①评分．）①老师已经设计并连接好基本实验电路．请你写出继续完成探究任务A．需要进行的主要实验操作和需要记录的测量数据：______分析记录数据就得到导体电阻与横截面积的关系；完成探究任务B需要进行的主要实验操作和需要记录的测量数据：______，分析记录数据就得到导体电阻与长度的关系．②要求完成A、B两个探究任务，需要补充哪些器材？______．按你的要求补齐实验器材，老师已经设计并连接好基本实验电路，请你写出继续完成探究任务A需要进行的主要实验操作和需要记录的测量数据：______分析记录数据就得到导体电阻与横截面积的关系；完成探究任务B需要进行的主要实验操作和需要记录的测量数据：______，分析记录数据就得到导体电阻与长度的关系．2、小明做“测定小灯泡的额定功率”实验时，已知灯泡的额定电压是3.8V，其中电源是三节新的干电池，灯丝电阻大于10Ω，滑动变阻器上标有“10Ω1A”字样．图甲是测定灯泡的额定功率的电路．（1）小明按图甲连接电路并闭合开关后，发现灯泡不亮，但电压表有示数，则故障的原因可能是灯泡______．（选填“短路”或“开路”）（2）小明排除故障后，灯泡正常发光，此时电流表示数如图乙所示，则灯泡的额定功率是______W．（3）若电压表0～15V的量程损坏，换用0～3V的量程后，应将电压表中“-”接线柱连入图甲中的______点，“3”接线柱连入图甲中的______点，也可测出灯泡的额定功率，实验过程中，当电压表的读数为______V时，灯泡正常发光．3、一个额定电压是2.5V的小灯泡，小明想测定这个小灯泡的额定功率．（1）设计了如图（a）所示电路图，在连接电路前，开关应该要______．（填“闭合”或“断开”）（2）如图（b）已连接了部分电路．请你根据如图（a）所示电路图．用笔画线代替导线，将电路连接完整（3）正确连接电路后，闭合开关前滑动变阻器的滑片应移至______端（填“左”或“右”）（4）闭合开关后发现小灯泡不发光，电流表几乎没有示数，电压表示数接近于电源电压，可能原因是______（5）排除故障后，调节滑片的位置，当电压表的示数为2.5V时，电流表的示数如图（c）所示为______A，小灯泡的额定功率是______W．（6）不改变这个上面连好的电路，还可以完成的实验有：______（写出一个即可）．4、在测定“小灯泡额定电功率”的实验中，电源电压为4.5V且保持不变，小灯泡额定电压为2.5V，电阻约为10Ω．（1）请你用笔画线代替导线，将图中的实物电路连接完整．（2）当小明同学按要求将图电路正确连接后，闭合开关，移动变阻器滑片P到某一点时，电流表示数（如图甲所示）为______A，电压表示数（如图乙所示）为______V．若他想测量小灯泡的额定功率，应将图中变阻器滑片P向______端（填“A”或“B”）移动，使电压表的示数为2.5V．（3）另一组的小红同学在连线时，不小心将线接错了，使开关闭合后，移动变阻器滑片P，发现电流表示数变大时，电压表示数却变小，你分析一下产生这个现象的原因是______．
