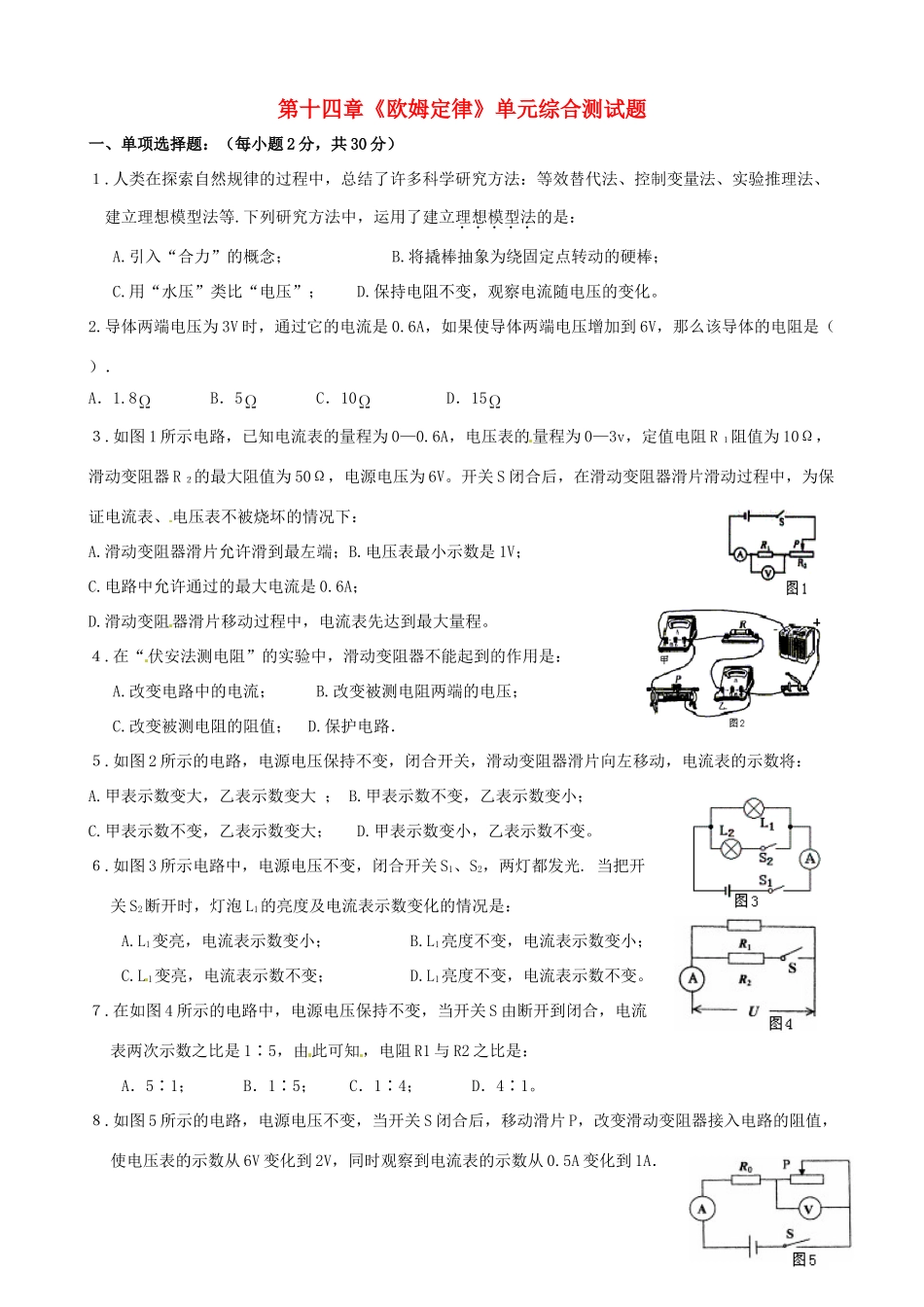

第十四章《欧姆定律》单元综合测试题一、单项选择题：（每小题2分，共30分）１.人类在探索自然规律的过程中，总结了许多科学研究方法：等效替代法、控制变量法、实验推理法、建立理想模型法等.下列研究方法中，运用了建立理想模型法的是：A.引入“合力”的概念；B.将撬棒抽象为绕固定点转动的硬棒；C.用“水压”类比“电压”；D.保持电阻不变，观察电流随电压的变化。2.导体两端电压为3V时，通过它的电流是0.6A，如果使导体两端电压增加到6V，那么该导体的电阻是（）．A．1.8B．5C．10D．15３.如图1所示电路，已知电流表的量程为0—0.6A，电压表的量程为0—3v，定值电阻R１阻值为10Ω，滑动变阻器R２的最大阻值为50Ω，电源电压为6V。开关S闭合后，在滑动变阻器滑片滑动过程中，为保证电流表、电压表不被烧坏的情况下：A.滑动变阻器滑片允许滑到最左端；B.电压表最小示数是1V；C.电路中允许通过的最大电流是0.6A；D.滑动变阻器滑片移动过程中，电流表先达到最大量程。４.在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是：A.改变电路中的电流；B.改变被测电阻两端的电压；C.改变被测电阻的阻值；D.保护电路．５.如图2所示的电路，电源电压保持不变，闭合开关，滑动变阻器滑片向左移动，电流表的示数将：A.甲表示数变大，乙表示数变大；B.甲表示数不变，乙表示数变小；C.甲表示数不变，乙表示数变大；D.甲表示数变小，乙表示数不变。６.如图3所示电路中，电源电压不变，闭合开关S1、S2，两灯都发光.当把开关S2断开时，灯泡L1的亮度及电流表示数变化的情况是：A.L1变亮，电流表示数变小；B.L1亮度不变，电流表示数变小；C.L1变亮，电流表示数不变；D.L1亮度不变，电流表示数不变。７.在如图4所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1∶5，由此可知，电阻R1与R2之比是：A．5∶1；B．1∶5；C．1∶4；D．4∶1。８.如图5所示的电路，电源电压不变，当开关S闭合后，移动滑片P，改变滑动变阻器接入电路的阻值，使电压表的示数从6V变化到2V，同时观察到电流表的示数从0.5A变化到1A．定值电阻阻值和电源电压分别为：A．4Ω、8V；B．6Ω、12V；C．8Ω、10V；D．16Ω、10V。９.如图6所示的两个电路中，电源电压相等且保持不变。闭合开关S，当滑动变阻器的滑片P都向右移动时，灯泡L1和L2的亮度变化情况是：A．L1变暗，L2亮度不变；B．L1、L2都变亮；C．L1变亮，L2变暗；D．L1、L2都变暗。１0．如图7所示，电源电压保持不变，闭合开关Ｓ后，当滑动变阻器的滑片P向上移动时，下列判断正确的是：（）A.三只电表的示数都变大；B.三只电表的示数都变小；C.电表A1的示数变小，电表V、A2的示数都不变；D.电表A1、A2的示数都变小，电表V的示数不变。１1．小明同学在物理实践活动中，设计了图8所示的四种用电流表或电压表示数反映弹簧所受压力大小的电路，其中R’是滑动变阻器，R是定值电阻，电源两极间电压恒定。四个电路中有一个电路能实现压力增大，电表示数增大，这个电路是：二、非选择题：（共５５分）1.如图10所示电路，闭合开关S后，两灯都正常发光，两电表指针都有偏转，示数稳定。已知电源电压为8V，灯L1的电阻为16欧，灯L2的电阻为12欧，则甲电表的示数为_________，乙电表的示数为________。2.在图11所示的电路中，电源电压保持不变。当电键S由断开到闭合时，电流表的示数将_______，电压表与电流表示数的比值将______。(均选填“变大”不变或变小”)3.在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图12所示。则由图可知,元件A的电阻为____Ω；将A和B并联后接在电压为2.5V的电源两端，则通过A和B的总电流是A。4．学校实验室有一只标有“10Ω1A”的指示灯和一只标有“20Ω1A”的滑动变阻器，一位同学把它们并联后接在电路中．指示灯正常工作的电压是V，此时干路中允许通过的最大电流为A。5.图16所示电路中，当开关S闭合，甲、乙两表是电压表时，示数之比U甲：U乙=3：2；当开关S断开，甲、乙两表都是电流表时，则两表的示数之比I甲：I乙为____________。三实验题1.在伏安法测电阻连接实验电路时：（1）开关应处于状态，滑动变阻器的...
