九年级物理上册第十三章简单机械单元检测题 新课标 人教版试卷VIP免费

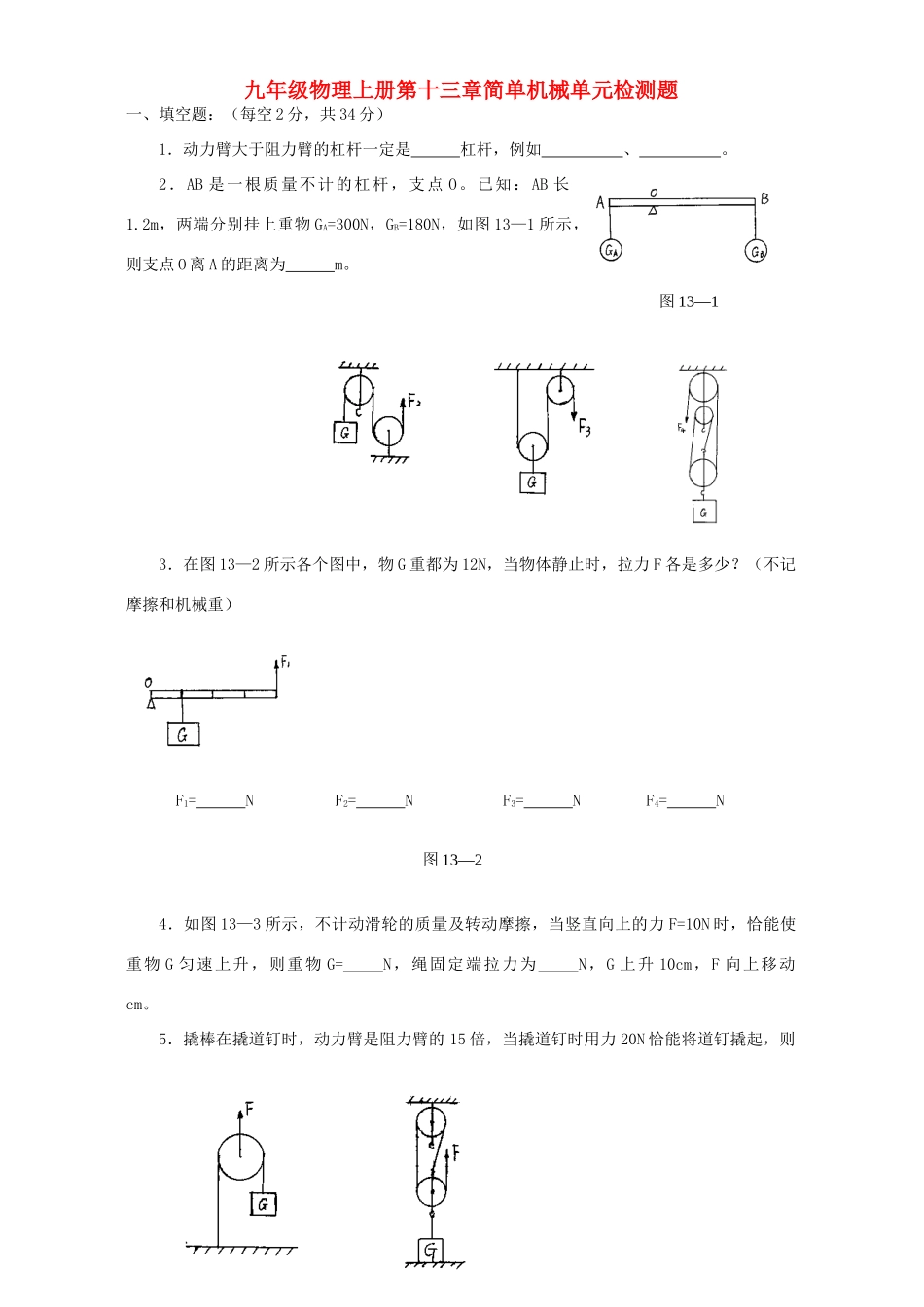

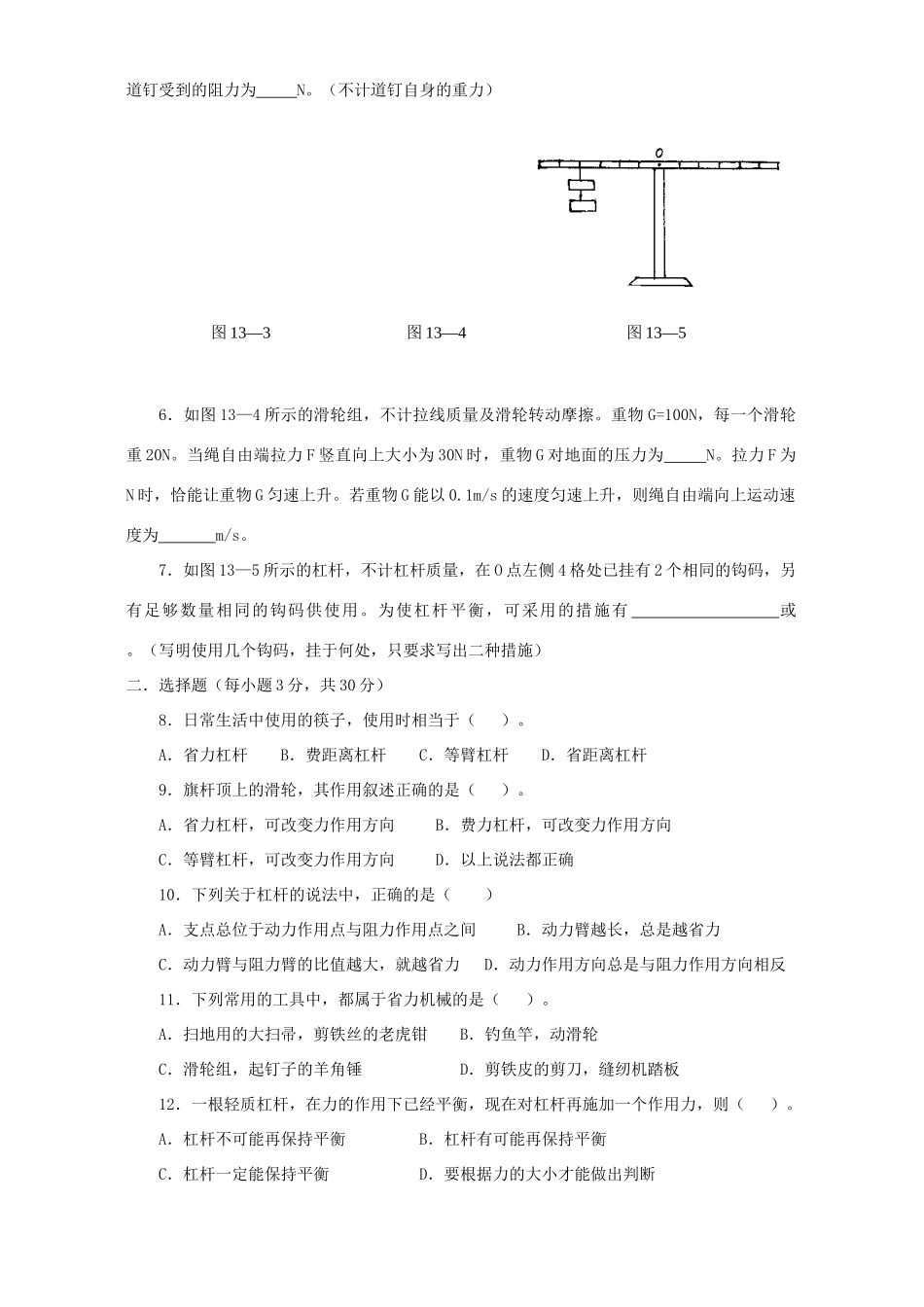

九年级物理上册第十三章简单机械单元检测题一、填空题：（每空2分，共34分）1．动力臂大于阻力臂的杠杆一定是杠杆，例如、。2．AB是一根质量不计的杠杆，支点O。已知：AB长1.2m，两端分别挂上重物GA=300N，GB=180N，如图13—1所示，则支点O离A的距离为m。3．在图13—2所示各个图中，物G重都为12N，当物体静止时，拉力F各是多少？（不记摩擦和机械重）F1=NF2=NF3=NF4=N4．如图13—3所示，不计动滑轮的质量及转动摩擦，当竖直向上的力F=10N时，恰能使重物G匀速上升，则重物G=N，绳固定端拉力为N，G上升10cm，F向上移动cm。5．撬棒在撬道钉时，动力臂是阻力臂的15倍，当撬道钉时用力20N恰能将道钉撬起，则图13—1图13—2道钉受到的阻力为N。（不计道钉自身的重力）6．如图13—4所示的滑轮组，不计拉线质量及滑轮转动摩擦。重物G=100N，每一个滑轮重20N。当绳自由端拉力F竖直向上大小为30N时，重物G对地面的压力为N。拉力F为N时，恰能让重物G匀速上升。若重物G能以0.1m/s的速度匀速上升，则绳自由端向上运动速度为m/s。7．如图13—5所示的杠杆，不计杠杆质量，在O点左侧4格处已挂有2个相同的钩码，另有足够数量相同的钩码供使用。为使杠杆平衡，可采用的措施有或。（写明使用几个钩码，挂于何处，只要求写出二种措施）二．选择题（每小题3分，共30分）8．日常生活中使用的筷子，使用时相当于（）。A．省力杠杆B．费距离杠杆C．等臂杠杆D．省距离杠杆9．旗杆顶上的滑轮，其作用叙述正确的是（）。A．省力杠杆，可改变力作用方向B．费力杠杆，可改变力作用方向C．等臂杠杆，可改变力作用方向D．以上说法都正确10．下列关于杠杆的说法中，正确的是（）A．支点总位于动力作用点与阻力作用点之间B．动力臂越长，总是越省力C．动力臂与阻力臂的比值越大，就越省力D．动力作用方向总是与阻力作用方向相反11．下列常用的工具中，都属于省力机械的是（）。A．扫地用的大扫帚，剪铁丝的老虎钳B．钓鱼竿，动滑轮C．滑轮组，起钉子的羊角锤D．剪铁皮的剪刀，缝纫机踏板12．一根轻质杠杆，在力的作用下已经平衡，现在对杠杆再施加一个作用力，则（）。A．杠杆不可能再保持平衡B．杠杆有可能再保持平衡C．杠杆一定能保持平衡D．要根据力的大小才能做出判断图13—3图13—4图13—513．如图13—6所示，不计滑轮质量及转动摩擦，当水平拉力F=30N时，物体m恰能沿水平作匀速运动。则地面对物体m的阻力f大小是（）。A．15NB．30NC．60ND．不好判断14．用“一动、一定”组成的滑轮组来匀速提升重物时，所需要的力与不使用滑轮组直接提升重物时相比较，最多可省（）。A．1/3的力B．1/2的力C．2/3的力D．3/4的力15．如图13—7所示AOB为轻质杠杆，B端挂重物G，A端分别作用四个方向力时，杠杆都能在图示位置平衡。则四个力大小说法正确的是（）。A．F2最小B．F4最小C．F1最小D．F3最小16．如图13—8所示，轻质杠杆一端有水平方向力F作用而被逐步抬起，在此过程中F的大小及力臂变化是（）。A．变大、变大B．变大、变小C．变小、变大D．变小、变小17．如图13—9所示的滑轮组中，不计滑轮质量，分别挂上A、B两物体后恰能静止，则两物重力关系为（）。A．GA：GB=1：1B．GA：GB=1：2C．GA：GB=2：1D．不好判断三．作图题（每图2分，共8分）18．画出图13—10的力F的力臂。图13—6图13—7图13—8图13—919．画出图13—11中杠杆OA的受力力臂。20．图13—12所示是“一动、一定”滑轮组，在图中画出提升重物所需最小力的滑轮组连线情况。21．设计一个用20N的力能站在地面匀速提升重80N的物体。在图13—13所示空框中画出滑轮组的组装。（不计滑轮质量及转动摩擦）四．实验与设计题（每空2分，共16分）22．学生在“研究杠杆平衡条件”的实验时，发现杠杆左端低、右端高，这时应将杠杆两端螺母向端移动。若在图13—14所示杠杆中，在B处挂有4个50g的钩码，要使杠杆能在水平位置平衡，则应在处挂2个50g的钩码。若用弹簧测力计拉住E处时能使杠杆在水平位置平衡，则弹簧测力计最小示数为N，弹簧测力计位置应。由此实验可得出杠杆平衡条件是（用文字表示）23．根据有关滑轮的知识结合应用回答：（1）滑轮除了可以省力外还可以有作用...
