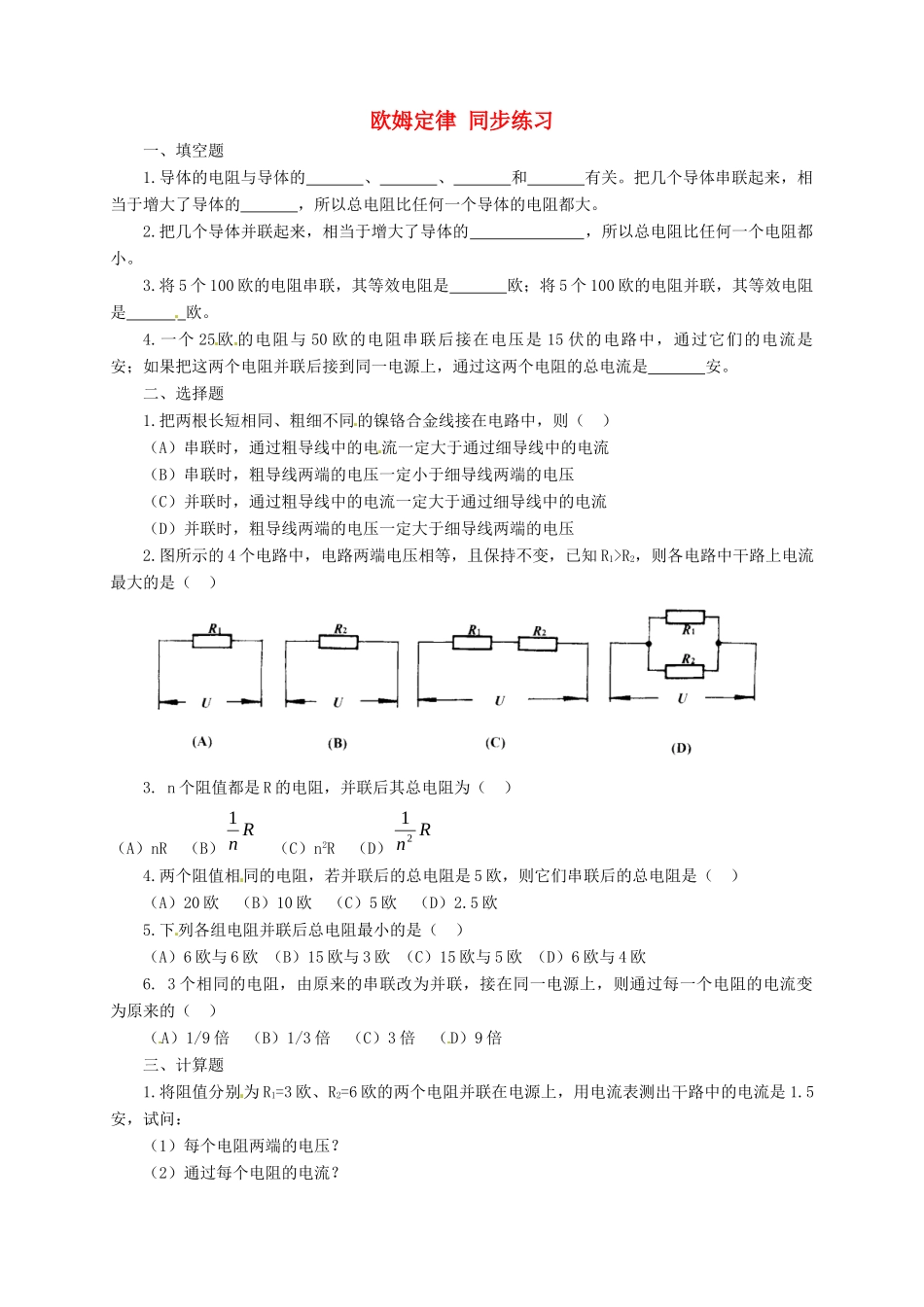

欧姆定律同步练习一、填空题1.导体的电阻与导体的、、和有关。把几个导体串联起来，相当于增大了导体的，所以总电阻比任何一个导体的电阻都大。2.把几个导体并联起来，相当于增大了导体的，所以总电阻比任何一个电阻都小。3.将5个100欧的电阻串联，其等效电阻是欧；将5个100欧的电阻并联，其等效电阻是欧。4.一个25欧的电阻与50欧的电阻串联后接在电压是15伏的电路中，通过它们的电流是安；如果把这两个电阻并联后接到同一电源上，通过这两个电阻的总电流是安。二、选择题1.把两根长短相同、粗细不同的镍铬合金线接在电路中，则（）（A）串联时，通过粗导线中的电流一定大于通过细导线中的电流（B）串联时，粗导线两端的电压一定小于细导线两端的电压（C）并联时，通过粗导线中的电流一定大于通过细导线中的电流（D）并联时，粗导线两端的电压一定大于细导线两端的电压2.图所示的4个电路中，电路两端电压相等，且保持不变，已知R1>R2，则各电路中干路上电流最大的是（）3.n个阻值都是R的电阻，并联后其总电阻为（）（A）nR（B）Rn1（C）n2R（D）Rn214.两个阻值相同的电阻，若并联后的总电阻是5欧，则它们串联后的总电阻是（）（A）20欧（B）10欧（C）5欧（D）2.5欧5.下列各组电阻并联后总电阻最小的是（）（A）6欧与6欧（B）15欧与3欧（C）15欧与5欧（D）6欧与4欧6.3个相同的电阻，由原来的串联改为并联，接在同一电源上，则通过每一个电阻的电流变为原来的（）（A）1/9倍（B）1/3倍（C）3倍（D）9倍三、计算题1.将阻值分别为R1=3欧、R2=6欧的两个电阻并联在电源上，用电流表测出干路中的电流是1.5安，试问：（1）每个电阻两端的电压？（2）通过每个电阻的电流？2.电路如图所示，电源电压为6伏，R1为5欧，当滑片P在某一位置时电压表的示数是4伏，问此时电流表的示数是多少？滑动变阻器连入电路中的阻值多大？要使电流表的示数减小，滑动变阻器的滑片P应向那一端移动？3.把R1和R2串联后接在电压是6伏的电源上，通过R1的电流是0.2安，R2两端的电压是4伏。现将R1和R2并联接在同一个电源上，问并联后通过R1、R2的电流各是多大？4.把一个电池组、一个电阻R和一个电流表串联，电流表的示数是0.3安，在这个电路中再串联接入一个10欧的电阻时，电流表的示数减小到0.2安，求R1的阻值和电源电压之值。5.R1、R2两电阻串联接入电压为6伏的电路中，已知R1两端的电压为4伏，通过R2的电流为0.2安，求R1、R2的阻值各是多大？6.如图所示的电路，电路两端的电压U保持不变，电阻R1的阻值是40欧。当开关S闭合时，电流表的示数是0.4安；当开关S断开时，电流表的示数是0.1安，试求：（1）当S闭合时，通过R1的电流；（2）电源电压U；（3）R2的阻值
