吉林省吉林市中考物理综合复习 串联并联电路中电流的规律2 新人教版试卷VIP免费

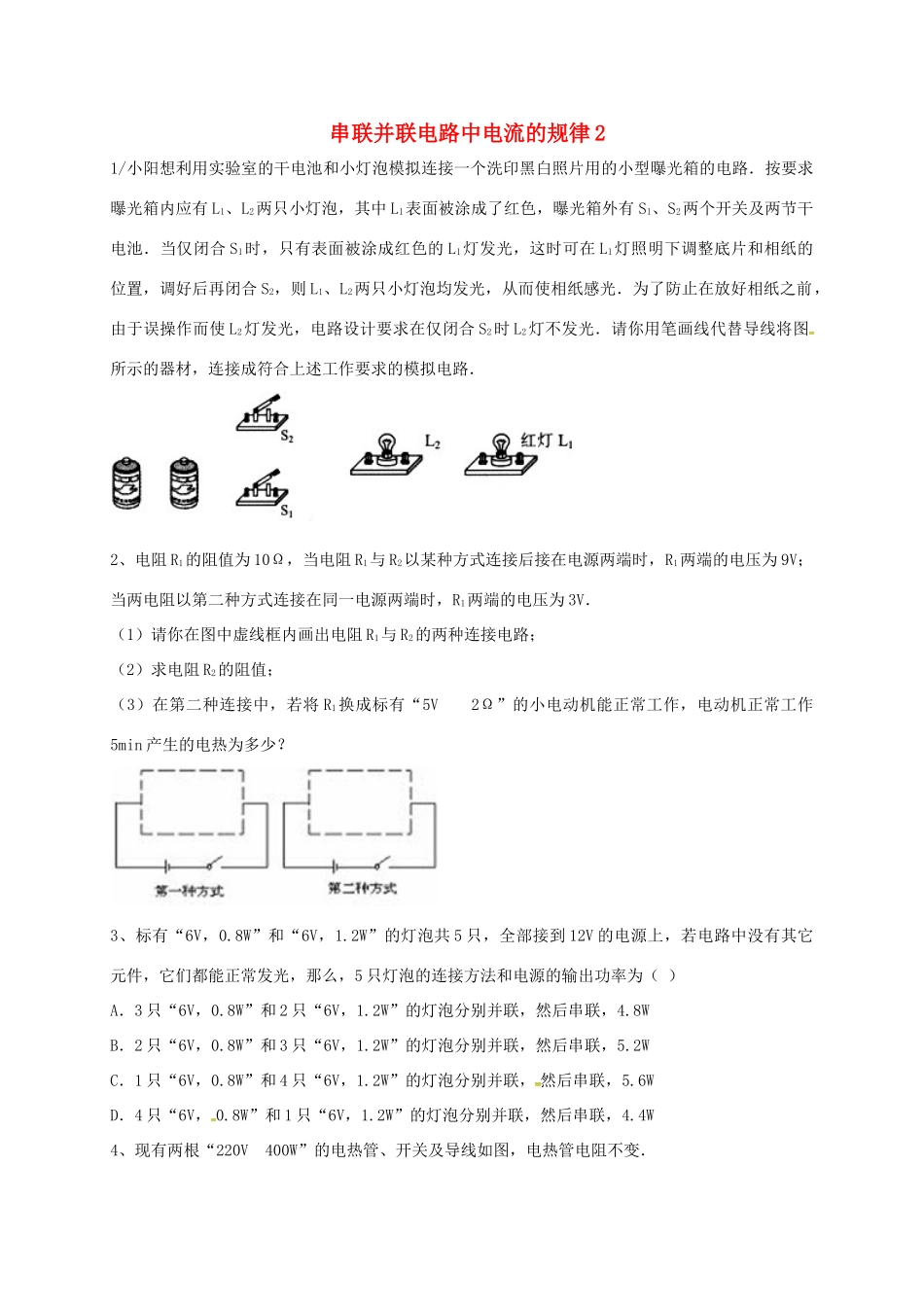

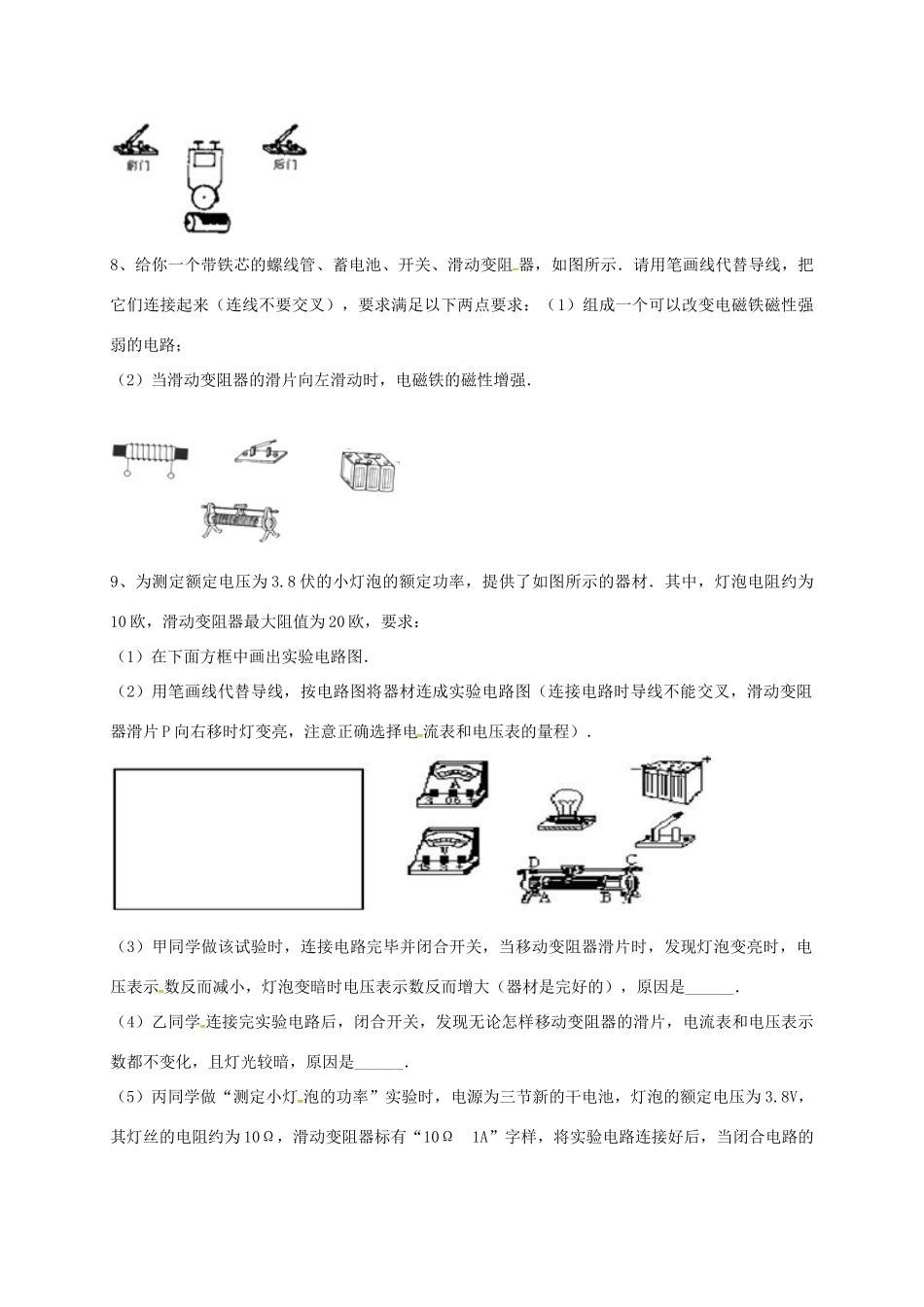

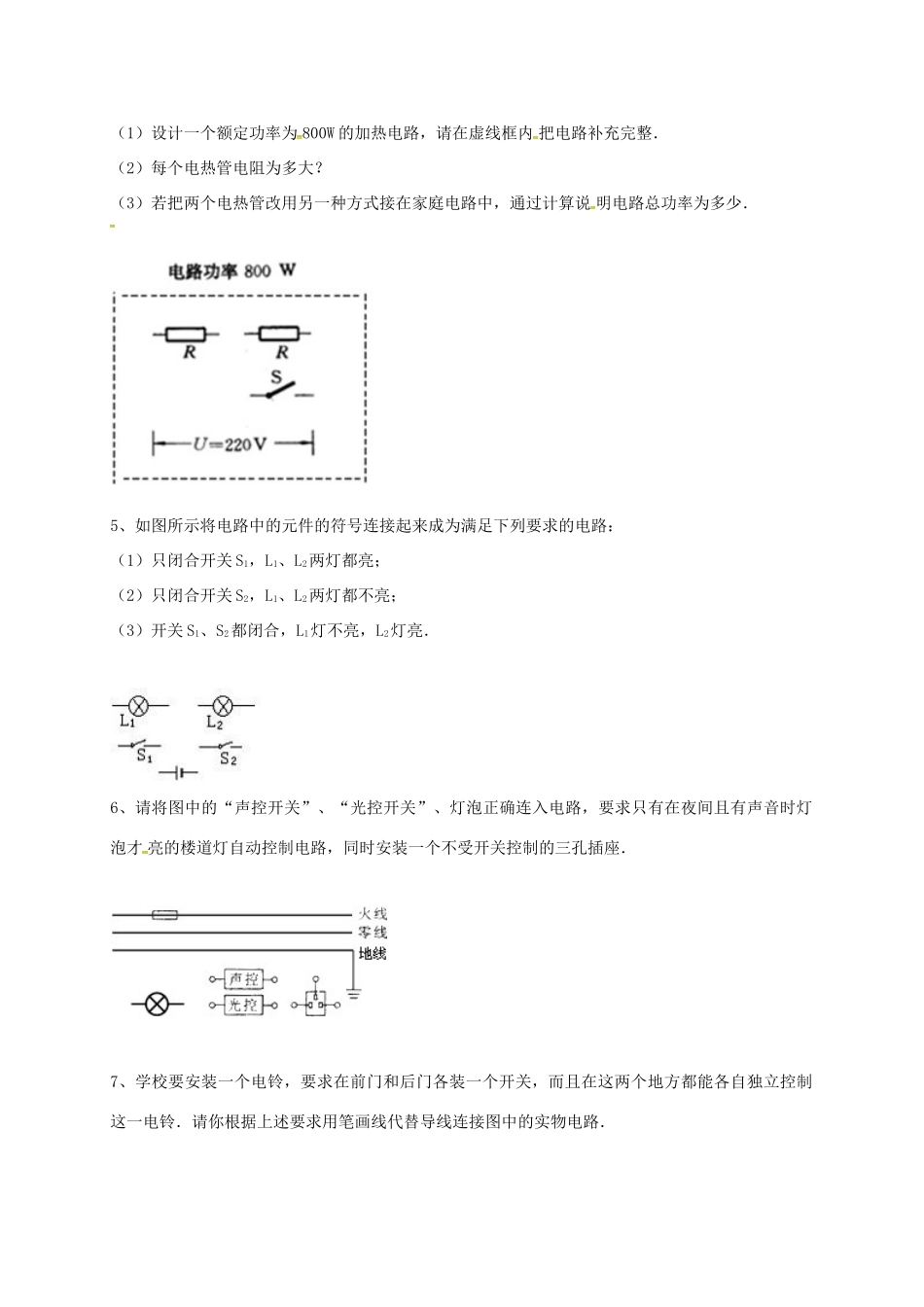

串联并联电路中电流的规律21/小阳想利用实验室的干电池和小灯泡模拟连接一个洗印黑白照片用的小型曝光箱的电路．按要求曝光箱内应有L1、L2两只小灯泡，其中L1表面被涂成了红色，曝光箱外有S1、S2两个开关及两节干电池．当仅闭合S1时，只有表面被涂成红色的L1灯发光，这时可在L1灯照明下调整底片和相纸的位置，调好后再闭合S2，则L1、L2两只小灯泡均发光，从而使相纸感光．为了防止在放好相纸之前，由于误操作而使L2灯发光，电路设计要求在仅闭合S2时L2灯不发光．请你用笔画线代替导线将图所示的器材，连接成符合上述工作要求的模拟电路．2、电阻R1的阻值为10Ω，当电阻R1与R2以某种方式连接后接在电源两端时，R1两端的电压为9V；当两电阻以第二种方式连接在同一电源两端时，R1两端的电压为3V．（1）请你在图中虚线框内画出电阻R1与R2的两种连接电路；（2）求电阻R2的阻值；（3）在第二种连接中，若将R1换成标有“5V2Ω”的小电动机能正常工作，电动机正常工作5min产生的电热为多少？3、标有“6V，0.8W”和“6V，1.2W”的灯泡共5只，全部接到12V的电源上，若电路中没有其它元件，它们都能正常发光，那么，5只灯泡的连接方法和电源的输出功率为（）A．3只“6V，0.8W”和2只“6V，1.2W”的灯泡分别并联，然后串联，4.8WB．2只“6V，0.8W”和3只“6V，1.2W”的灯泡分别并联，然后串联，5.2WC．1只“6V，0.8W”和4只“6V，1.2W”的灯泡分别并联，然后串联，5.6WD．4只“6V，0.8W”和1只“6V，1.2W”的灯泡分别并联，然后串联，4.4W4、现有两根“220V400W”的电热管、开关及导线如图，电热管电阻不变．（1）设计一个额定功率为800W的加热电路，请在虚线框内把电路补充完整．（2）每个电热管电阻为多大？（3）若把两个电热管改用另一种方式接在家庭电路中，通过计算说明电路总功率为多少．5、如图所示将电路中的元件的符号连接起来成为满足下列要求的电路：（1）只闭合开关S1，L1、L2两灯都亮；（2）只闭合开关S2，L1、L2两灯都不亮；（3）开关S1、S2都闭合，L1灯不亮，L2灯亮．6、请将图中的“声控开关”、“光控开关”、灯泡正确连入电路，要求只有在夜间且有声音时灯泡才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．7、学校要安装一个电铃，要求在前门和后门各装一个开关，而且在这两个地方都能各自独立控制这一电铃．请你根据上述要求用笔画线代替导线连接图中的实物电路．8、给你一个带铁芯的螺线管、蓄电池、开关、滑动变阻器，如图所示．请用笔画线代替导线，把它们连接起来（连线不要交叉），要求满足以下两点要求：（1）组成一个可以改变电磁铁磁性强弱的电路；（2）当滑动变阻器的滑片向左滑动时，电磁铁的磁性增强．9、为测定额定电压为3.8伏的小灯泡的额定功率，提供了如图所示的器材．其中，灯泡电阻约为10欧，滑动变阻器最大阻值为20欧，要求：（1）在下面方框中画出实验电路图．（2）用笔画线代替导线，按电路图将器材连成实验电路图（连接电路时导线不能交叉，滑动变阻器滑片P向右移时灯变亮，注意正确选择电流表和电压表的量程）．（3）甲同学做该试验时，连接电路完毕并闭合开关，当移动变阻器滑片时，发现灯泡变亮时，电压表示数反而减小，灯泡变暗时电压表示数反而增大（器材是完好的），原因是______．（4）乙同学连接完实验电路后，闭合开关，发现无论怎样移动变阻器的滑片，电流表和电压表示数都不变化，且灯光较暗，原因是______．（5）丙同学做“测定小灯泡的功率”实验时，电源为三节新的干电池，灯泡的额定电压为3.8V，其灯丝的电阻约为10Ω，滑动变阻器标有“10Ω1A”字样，将实验电路连接好后，当闭合电路的开关时，电路中可能出现的不正常的现象（见下表）．顺序电路中出现的不正常现象原因电灯的亮暗电流表示数（A）电压表示数（V）甲不亮4.5乙很亮0.424.2丙不亮0.45请你参考下列选项，把表中空白部分补充完整（只要填选取的选项代号）．A．电路中e、f间开路B．电路中e、f间短路C．滑动变阻器连入电路中的电阻太小（6）为了测出小灯泡的额定功率应调节的元件是______，使电压表示数为______V．如果此时电流表的示数如图乙所示，则该灯泡的额定功率为______W．
