九年级物理 电学综合题 教科版试卷VIP免费

九年级物理 电学综合题 教科版试卷_第1页
九年级物理 电学综合题 教科版试卷_第2页
九年级物理 电学综合题 教科版试卷_第3页

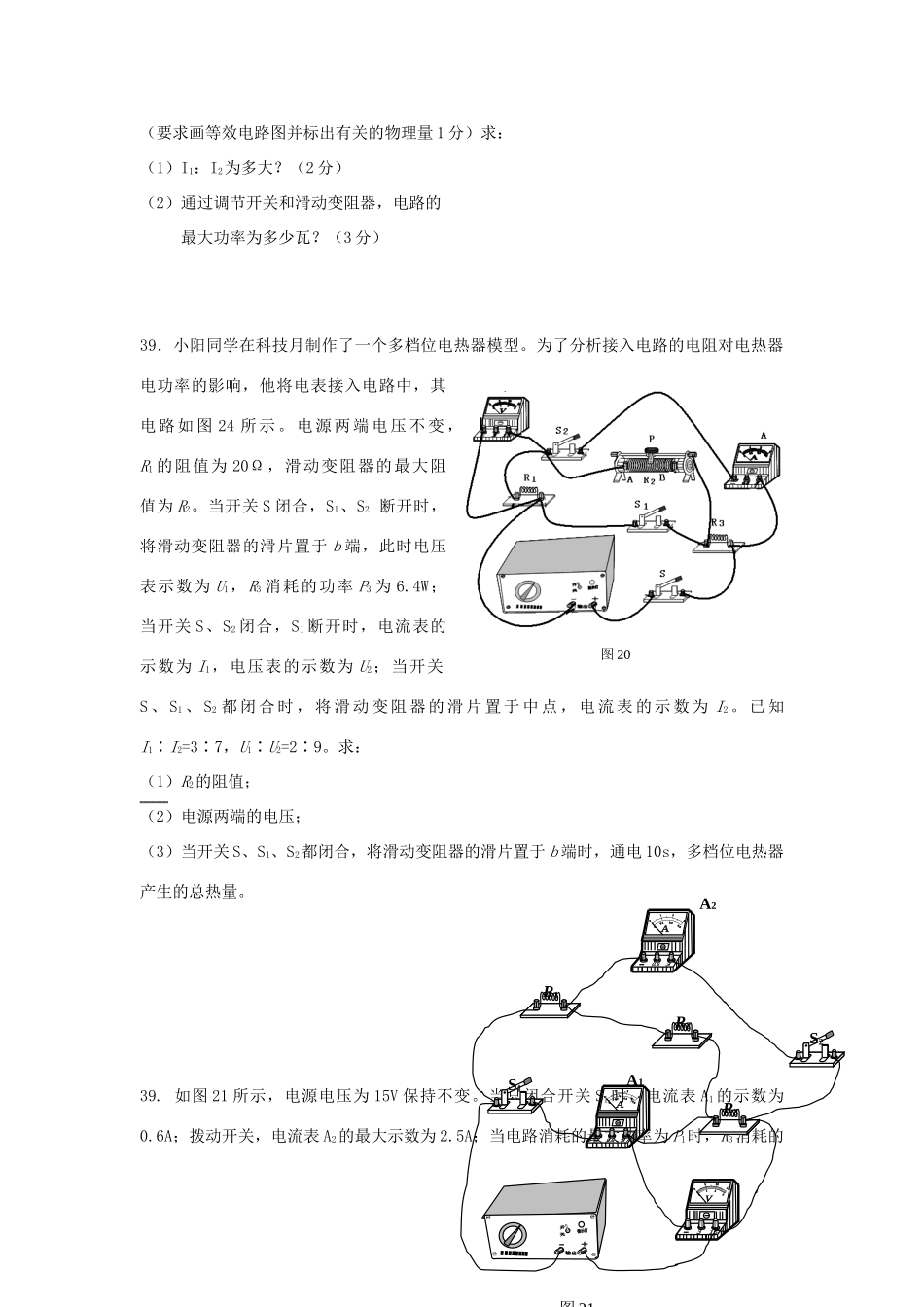

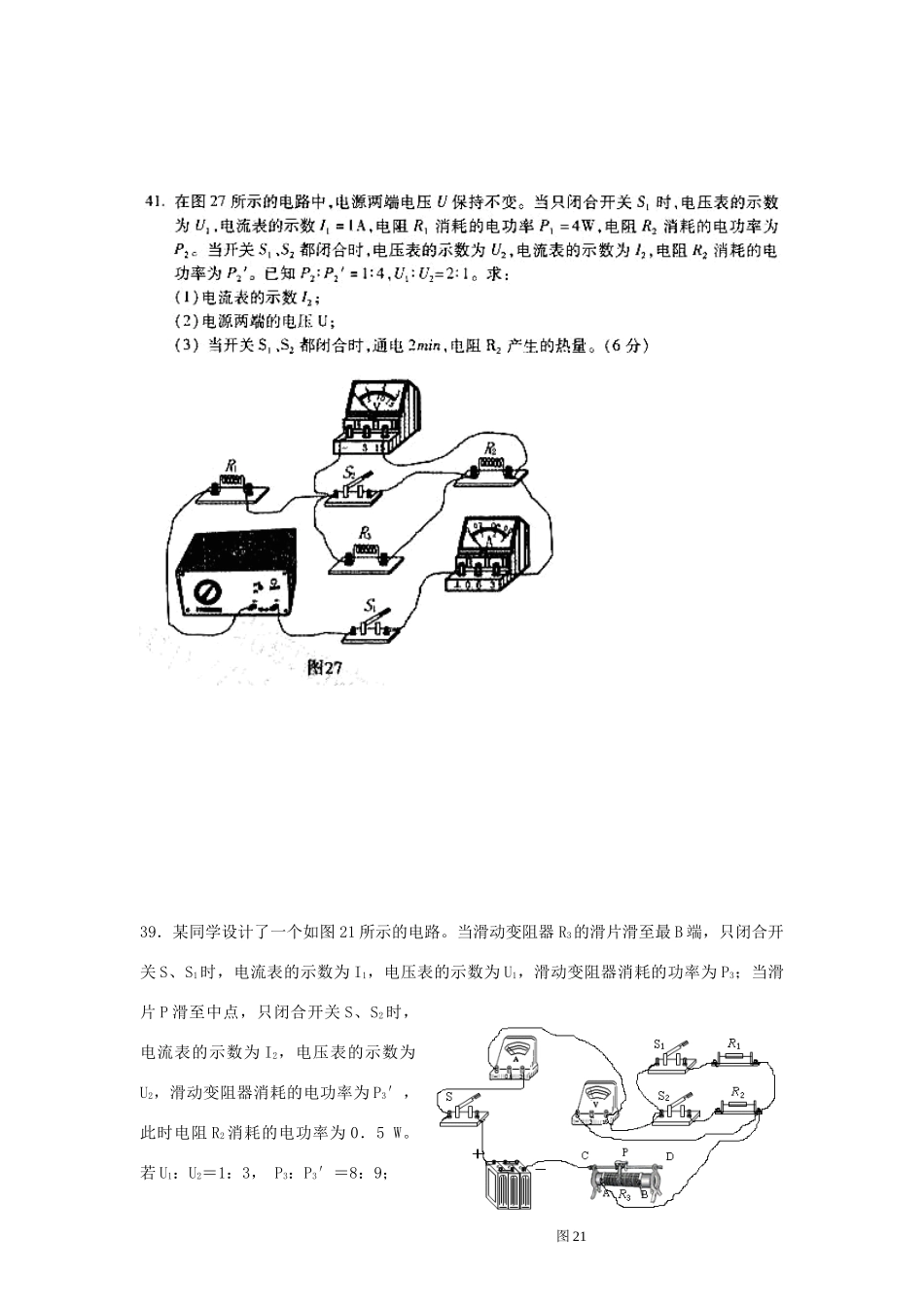

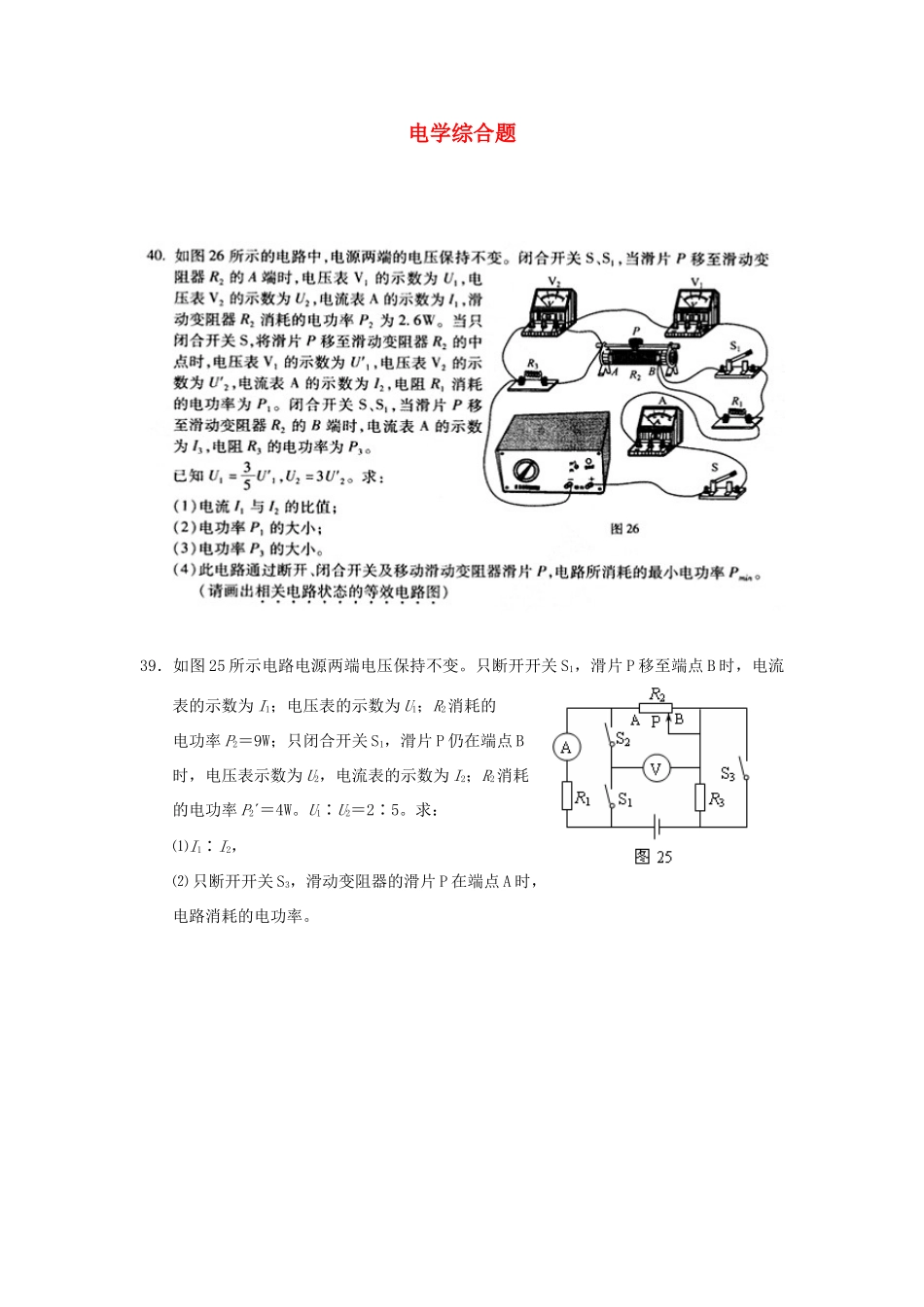

电学综合题39.如图25所示电路电源两端电压保持不变。只断开开关S1,滑片P移至端点B时,电流表的示数为I1;电压表的示数为U1;R2消耗的电功率P2=9W;只闭合开关S1,滑片P仍在端点B时,电压表示数为U2,电流表的示数为I2;R2消耗的电功率P2=4W。U1∶U2=2∶5。求:⑴I1∶I2,⑵只断开开关S3,滑动变阻器的滑片P在端点A时,电路消耗的电功率。图2139.某同学设计了一个如图21所示的电路。当滑动变阻器R3的滑片滑至最B端,只闭合开关S、S1时,电流表的示数为I1,电压表的示数为U1,滑动变阻器消耗的功率为P3;当滑片P滑至中点,只闭合开关S、S2时,电流表的示数为I2,电压表的示数为U2,滑动变阻器消耗的电功率为P3′,此时电阻R2消耗的电功率为0.5W。若U1:U2=1:3,P3:P3′=8:9;(要求画等效电路图并标出有关的物理量1分)求:(1)I1:I2为多大?(2分)(2)通过调节开关和滑动变阻器,电路的最大功率为多少瓦?(3分)39.小阳同学在科技月制作了一个多档位电热器模型。为了分析接入电路的电阻对电热器电功率的影响,他将电表接入电路中,其电路如图24所示。电源两端电压不变,R1的阻值为20Ω,滑动变阻器的最大阻值为R2。当开关S闭合,S1、S2断开时,将滑动变阻器的滑片置于b端,此时电压表示数为U1,R3消耗的功率P3为6.4W;当开关S、S2闭合,S1断开时,电流表的示数为I1,电压表的示数为U2;当开关S、S1、S2都闭合时,将滑动变阻器的滑片置于中点,电流表的示数为I2。已知I1∶I2=3∶7,U1∶U2=2∶9。求:(1)R2的阻值;(2)电源两端的电压;(3)当开关S、S1、S2都闭合,将滑动变阻器的滑片置于b端时,通电10s,多档位电热器产生的总热量。39.如图21所示,电源电压为15V保持不变。当只闭合开关S1时,电流表A1的示数为0.6A;拨动开关,电流表A2的最大示数为2.5A;当电路消耗的最大功率为P1时,R3消耗的图20R3R1S1S2A1A2R2图21功率为P2;当电路消耗的最小功率为P3时,R1和R2消耗的总功率为P4;已知P1:P3=31:3,求:(1)R3的阻值;(2)当S1、S2都断开时,电压表的示数;(3)P2、P3和P4的比值。39.某校物理小组在课外活动时,组装了如图21所示的电路,电源电压不变,当开关S1闭合后,S2由接a端转接b端时,电压表的示数变化了4V,通过电阻R0的电流之比为5:1,经过测量发现电阻R1和R2消耗的电功率之比为5:2。(6分)求:(1)开关S由接a端转接b端时,定值电阻R0消耗的电功率之比;(2)R0与R1的电阻之比;(3)电源电压。R1-+315+V-+30.6+AS1-+-电源R2abS2R0图2137.如图27所示电路,设电源电压不变。当只闭合开关S1时,电流表的示数是I1;当只闭合开关S2时,电流表的示数是I2;已知I1:I2=2:1。当通过控制开关S1和S2,使电路消耗的最大功率和最小功率分别为P总和P总,已知电路消耗的总功率达到最小时,电压表V1、V2的示数之比为2:1,电阻R2消耗的电功率P2为2W,求:(1)电阻R1与R2之比;(2)电路消耗的最大功率P总;(3)在2s内电路消耗的总功率分别达到最小和最大时,产生的热量Q总与Q总之比。40.如图26所示电路中,灯泡L标有“3V”、且灯丝电阻不变。电源电压为U保持不变,R1为定值电阻,R2滑动变阻器。当只闭合开关S、S1时,灯泡的功率是额定功率的四分之一。当只闭合开关S、S2时,调节滑动变阻器的滑片P,使其位于a点时(图中表示a点的大致位置),灯泡正常发光,电流表的示数是0.3A,滑动变阻器的功率为Pa;保持开关状态不变,滑动变阻器的滑片P移至b端时,滑动变阻器接入电路的电阻最大,此时灯泡的功率是额定功率的九分之一,滑动变阻器的功率为Pb,且知Pa∶Pb=9∶5。求:⑴灯泡的额定功率;⑵滑动变阻器的最大阻值;⑶电源电压及定值电阻R1的阻值。图27R1R2S1S2VV2V1VR3图26S2S1PR2SR1S1AbaL39.如图23所示电路中,电源电压保持不变。当滑片P滑至A端,闭合开关S1和S2时,电流表的示数为I1,电压表的示数为U1;当滑片P滑至A端,只闭合开关S1时,电流表的示数为I2,电压表的示数为U1′,电阻R1消耗的电功率为P1′;当滑片P滑至B端,只闭合开关S1时,电流表的示数为I3,电阻R2消耗的电功率为P2″,此时P2″和P1′恰好相等,且电阻R3消耗的电功...
