江苏省高考化学三轮复习 题型精准练 题型十一 图像的组合判断（含解析）-人教版高三全册化学试题VIP免费

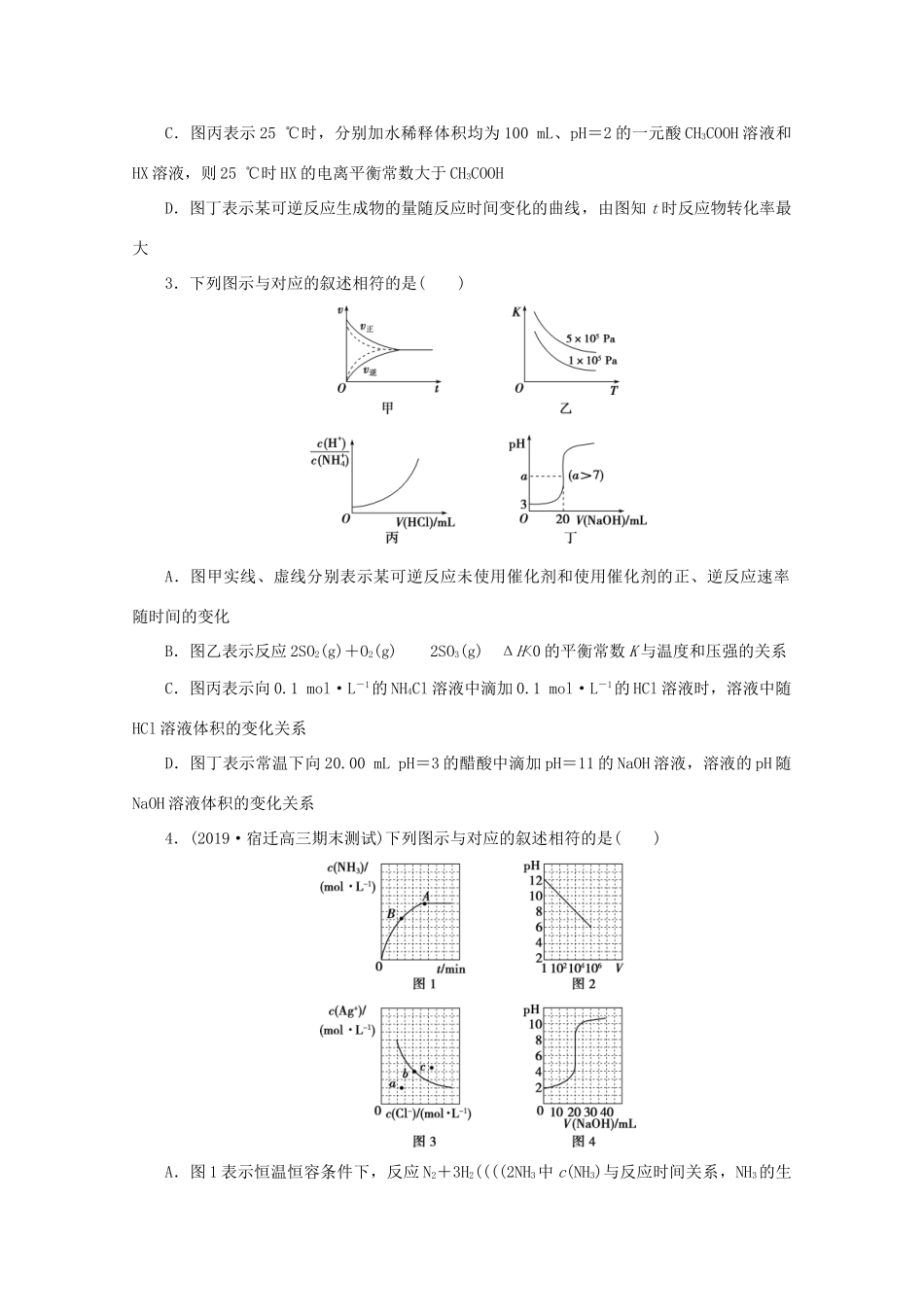

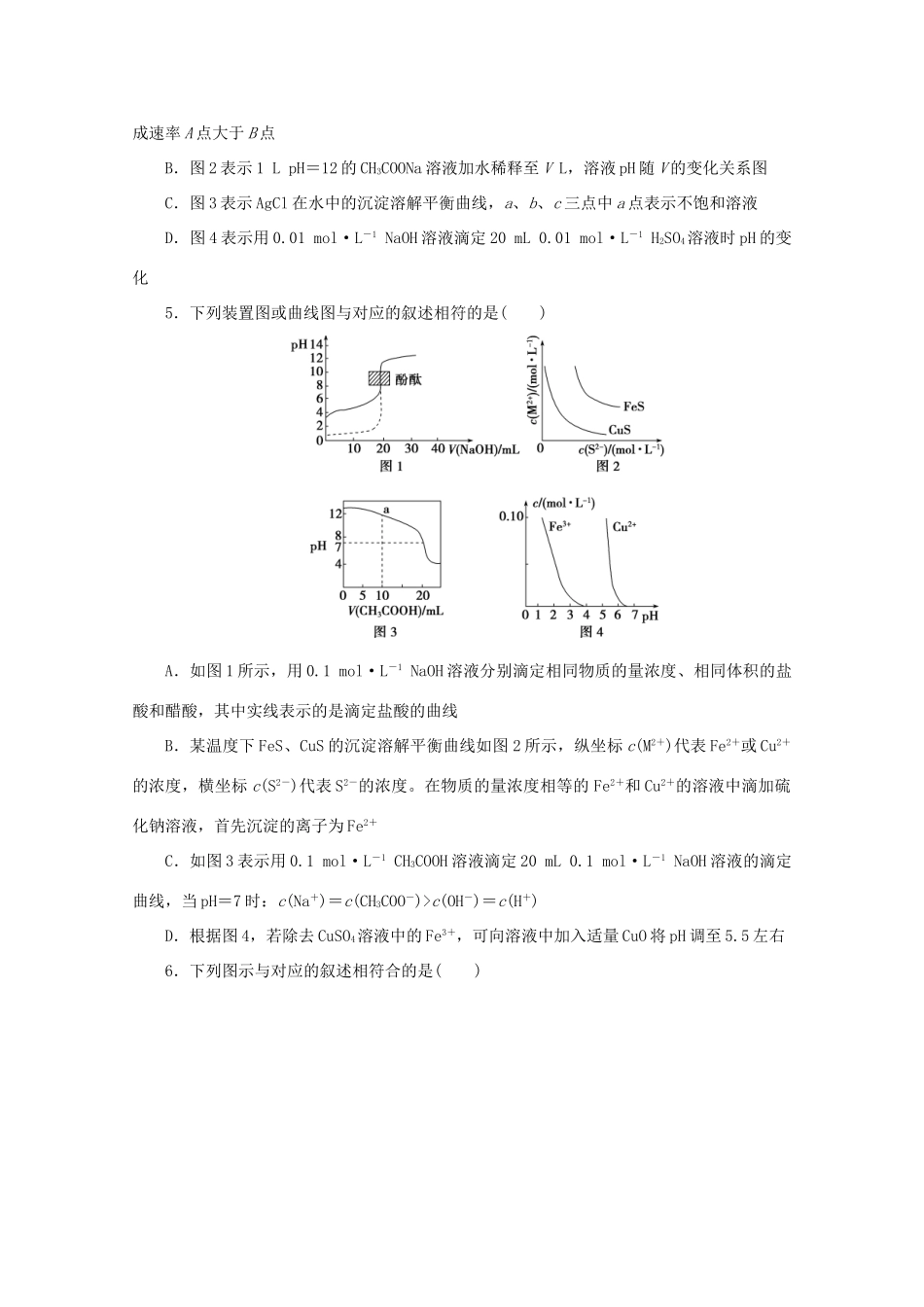

题型十一图像的组合判断(建议用时：20分钟)一、单项选择题1．下列图示与对应的叙述相符的是()A．图Ⅰ表示反应A＋B===C＋D的ΔH＝(a－c)kJ·mol－1B．图Ⅱ表示不同温度下水溶液中H＋和OH－的浓度变化曲线，图中a点对应温度高于b点C．图Ⅲ表示N2＋3H22NH3的v逆随时间变化曲线，由图知t1时刻可能减小了容器内的压强D．图Ⅳ表示向醋酸稀溶液中加水时溶液的导电性变化，图中p点pH大于q点2．下列图示与对应的叙述相符的是()A．图甲表示放热反应在有无催化剂的情况下反应过程中的能量变化B．图乙表示一定温度下，溴化银在水中的沉淀溶解平衡曲线，其中a点代表的是不饱和溶液，b点代表的是饱和溶液C．图丙表示25℃时，分别加水稀释体积均为100mL、pH＝2的一元酸CH3COOH溶液和HX溶液，则25℃时HX的电离平衡常数大于CH3COOHD．图丁表示某可逆反应生成物的量随反应时间变化的曲线，由图知t时反应物转化率最大3．下列图示与对应的叙述相符的是()A．图甲实线、虚线分别表示某可逆反应未使用催化剂和使用催化剂的正、逆反应速率随时间的变化B．图乙表示反应2SO2(g)＋O2(g)2SO3(g)ΔH<0的平衡常数K与温度和压强的关系C．图丙表示向0.1mol·L－1的NH4Cl溶液中滴加0.1mol·L－1的HCl溶液时，溶液中随HCl溶液体积的变化关系D．图丁表示常温下向20.00mLpH＝3的醋酸中滴加pH＝11的NaOH溶液，溶液的pH随NaOH溶液体积的变化关系4．(2019·宿迁高三期末测试)下列图示与对应的叙述相符的是()A．图1表示恒温恒容条件下，反应N2＋3H2((((2NH3中c(NH3)与反应时间关系，NH3的生成速率A点大于B点B．图2表示1LpH＝12的CH3COONa溶液加水稀释至VL，溶液pH随V的变化关系图C．图3表示AgCl在水中的沉淀溶解平衡曲线，a、b、c三点中a点表示不饱和溶液D．图4表示用0.01mol·L－1NaOH溶液滴定20mL0.01mol·L－1H2SO4溶液时pH的变化5．下列装置图或曲线图与对应的叙述相符的是()A．如图1所示，用0.1mol·L－1NaOH溶液分别滴定相同物质的量浓度、相同体积的盐酸和醋酸，其中实线表示的是滴定盐酸的曲线B．某温度下FeS、CuS的沉淀溶解平衡曲线如图2所示，纵坐标c(M2＋)代表Fe2＋或Cu2＋的浓度，横坐标c(S2－)代表S2－的浓度。在物质的量浓度相等的Fe2＋和Cu2＋的溶液中滴加硫化钠溶液，首先沉淀的离子为Fe2＋C．如图3表示用0.1mol·L－1CH3COOH溶液滴定20mL0.1mol·L－1NaOH溶液的滴定曲线，当pH＝7时：c(Na＋)＝c(CH3COO－)>c(OH－)＝c(H＋)D．根据图4，若除去CuSO4溶液中的Fe3＋，可向溶液中加入适量CuO将pH调至5.5左右6．下列图示与对应的叙述相符合的是()A．图甲表示t1时刻增加反应物浓度后v正和v逆随时间的变化B．图乙表示反应2SO2(g)＋O2(g)2SO3(g)ΔH<0在两种条件下物质能量随反应过程的变化C．图丙表示25℃时用0.01mol·L－1NaOH溶液滴定20.00mL0.01mol·L－1HCl溶液时pH随NaOH溶液体积的变化D．图丁表示电解精炼铜时纯铜和粗铜的质量随时间的变化二、不定项选择题7．下图所示与对应叙述相符的是()A．图甲表示一定温度下FeS和CuS的沉淀溶解平衡曲线，则Ksp(FeS)>Ksp(CuS)B．图乙表示pH＝2的甲酸与乙酸溶液稀释时的pH变化曲线，则酸性：甲酸<乙酸C．图丙表示用0.1000mol·L－1NaOH溶液滴定25.00mL盐酸的滴定曲线，则c(HCl)＝0.0800mol·L－1D．图丁表示反应N2(g)＋3H2(g)2NH3(g)平衡时NH3体积分数随起始n(N2)/n(H2)变化的曲线，则转化率：αA(H2)＝αB(H2)8．(2019·南京高三学情调研)下列图示与对应的叙述相符合的是()A．图甲表示某吸热反应在有催化剂和无催化剂的情况下反应过程中的能量变化B．图乙表示加水稀释pH均为2的HCl溶液和CH3COOH溶液的pH变化C．图丙表示KNO3的溶解度曲线，a点所示的溶液是80℃时KNO3的不饱和溶液D．图丁表示用0.1000mol·L－1NaOH溶液滴定20.00mL0.1000mol·L－1CH3COOH溶液的滴定曲线9．(2019·常州高三学业水平监测)根据下列图示所得出的结论正确的是()A．图甲是在不同温度下三个恒容容器中反应2H2(g)＋CO(g)CH3OH(g)ΔH<0的平衡曲线，曲线X对应的温度相对较高B．图乙是一定温度下三种碳酸盐MCO3(M：Mg2＋、Ca2＋、Mn2＋)的沉淀溶解平衡曲线，a点可表示MgCO3的不饱...
