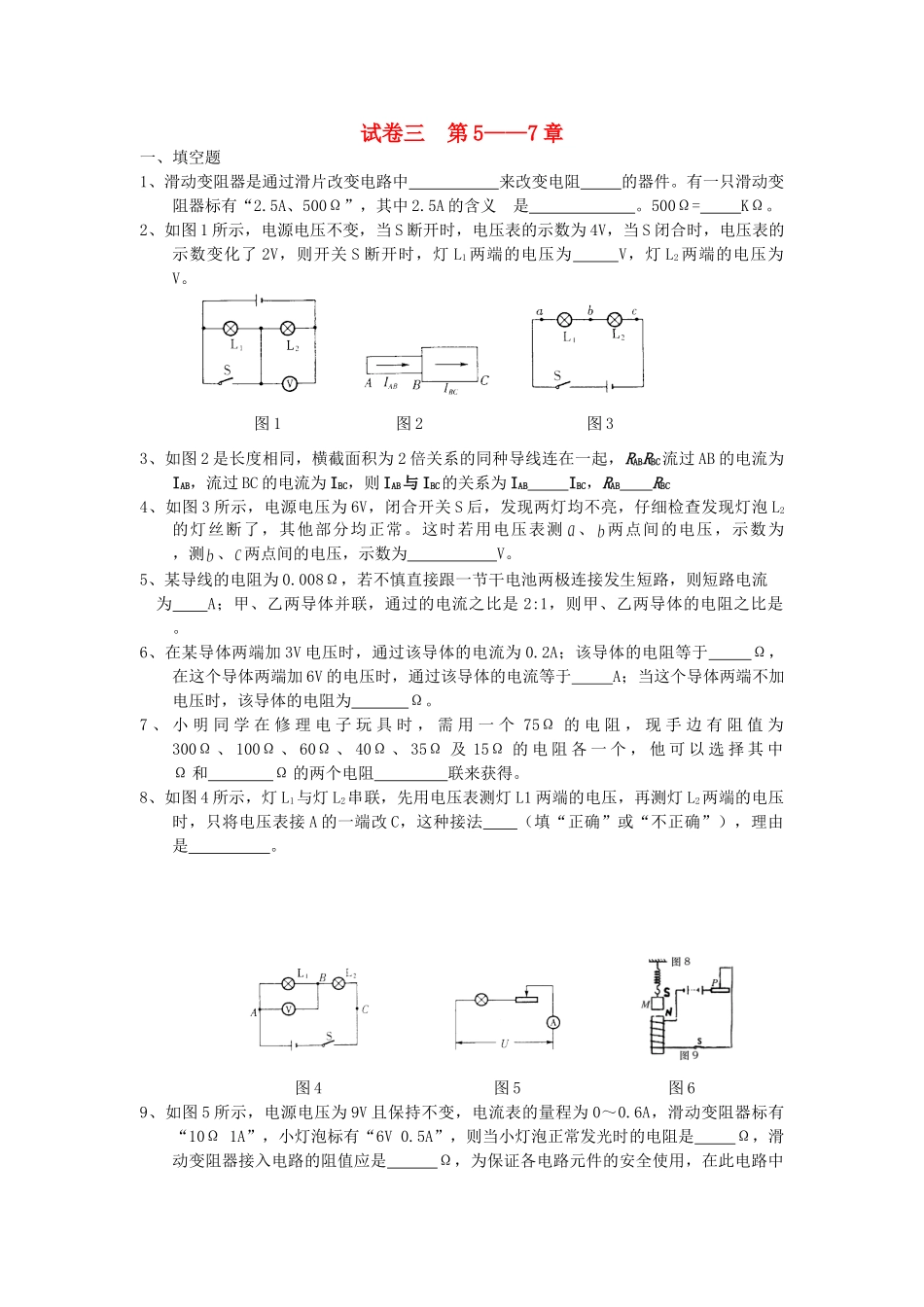

试卷三第5——7章一、填空题1、滑动变阻器是通过滑片改变电路中来改变电阻的器件。有一只滑动变阻器标有“2.5A、500Ω”，其中2.5A的含义是。500Ω=KΩ。2、如图1所示，电源电压不变，当S断开时，电压表的示数为4V，当S闭合时，电压表的示数变化了2V，则开关S断开时，灯L1两端的电压为V，灯L2两端的电压为V。图1图2图33、如图2是长度相同，横截面积为2倍关系的同种导线连在一起，RABRBC流过AB的电流为IAB，流过BC的电流为IBC，则IAB与IBC的关系为IABIBC，RABRBC4、如图3所示，电源电压为6V，闭合开关S后，发现两灯均不亮，仔细检查发现灯泡L2的灯丝断了，其他部分均正常。这时若用电压表测、两点间的电压，示数为，测、两点间的电压，示数为V。5、某导线的电阻为0.008Ω，若不慎直接跟一节干电池两极连接发生短路，则短路电流为A；甲、乙两导体并联，通过的电流之比是2:1，则甲、乙两导体的电阻之比是。6、在某导体两端加3V电压时，通过该导体的电流为0.2A；该导体的电阻等于Ω，在这个导体两端加6V的电压时，通过该导体的电流等于A；当这个导体两端不加电压时，该导体的电阻为Ω。7、小明同学在修理电子玩具时，需用一个75Ω的电阻，现手边有阻值为300Ω、100Ω、60Ω、40Ω、35Ω及15Ω的电阻各一个，他可以选择其中Ω和Ω的两个电阻联来获得。8、如图4所示，灯L1与灯L2串联，先用电压表测灯L1两端的电压，再测灯L2两端的电压时，只将电压表接A的一端改C，这种接法（填“正确”或“不正确”），理由是。图4图5图69、如图5所示，电源电压为9V且保持不变，电流表的量程为0～0.6A，滑动变阻器标有“10Ω1A”，小灯泡标有“6V0.5A”，则当小灯泡正常发光时的电阻是Ω，滑动变阻器接入电路的阻值应是Ω，为保证各电路元件的安全使用，在此电路中滑动变阻器的阻值变化范围是。10、图6所示的装置，一个用弹簧悬挂的磁铁M静止在通电螺线管的上方，如果将滑动变阻器滑片P向右滑动，那么弹簧将（选填“伸长”、“缩短”或“不变”）。11、有一个电铃，它的电阻是10Ω，额定电压为6V，现只有一个电压为9V的电源，为使电铃正常工作，应给它（填“串”或“并”）联一个阻值为Ω的电阻。如12、某电热器的电阻是220欧，通过它的电流是2安，在10秒钟内这个电热器放出的热量是______13、一个标有“220V100W”的电灯，正常工作40小时，消耗的电能是______千瓦时14、把“6V3W”与“6V2W”的电灯串联接入某一电路中，如果让其中一个灯泡发光,电路两端的电压应是_____伏.(灯丝电阻不随温度改变)15、一烤箱正常工作电流为5安,电功率为1千瓦,该烤箱的电阻为_____欧，半小时耗电______度16、小明将额定电压是220V的甲乙二灯串联接在220V的电源上，闭合开关后，甲灯发光，乙灯不发光，则：甲乙二灯中的电流比为____；甲灯电阻____乙灯的电阻，甲灯两端电压_____乙灯两端的电压(填“大于”“小于”“等于”)17、已知两盏灯L1和L2的电阻关系是R1,=)18、阻值是30欧的电阻丝接在24伏的电源上，则通过该电阻丝的电流强度是安；在分种内产生的热量为3456焦耳二、选择题19、把一个电流表接入某电路中，用“+”和“0.6”两个接线柱，某同学读数时，看错量程，错读成1.2A，则正确的读数是（）A、0.2AB、0.24AC、0.32AD、0.34A20、如图7所示电源电压为3V的电路，闭合开关灯泡不亮，电流表示数几乎为零，电压表示数接近3V，出现此现象的原因可能是A、电流表断路B、灯座短路C、开关接触不良D、a-b-c段有断路21、当将滑动变阻器的滑片P向右移动时，图8中的哪一种连接方法可使变阻器连入电路部分的电阻增大？（）图7图822、有两个电阻R1和R2，R1上标有“10Ω1A”，R2上标有“15Ω0.6A”，现将R1和R2串联起来，两端允许加的最高电压是（）A、19VB、15VC、10VD、9V23、在图9电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，由于故障使其中一只电压表示数变小而另一只示数不变．则（）A．灯L可能变暗B．灯L亮度可能不变C．电阻R可能开路D．电阻R可能短路图9图1024、如图10所示，将阻值为R的导体接在、...
