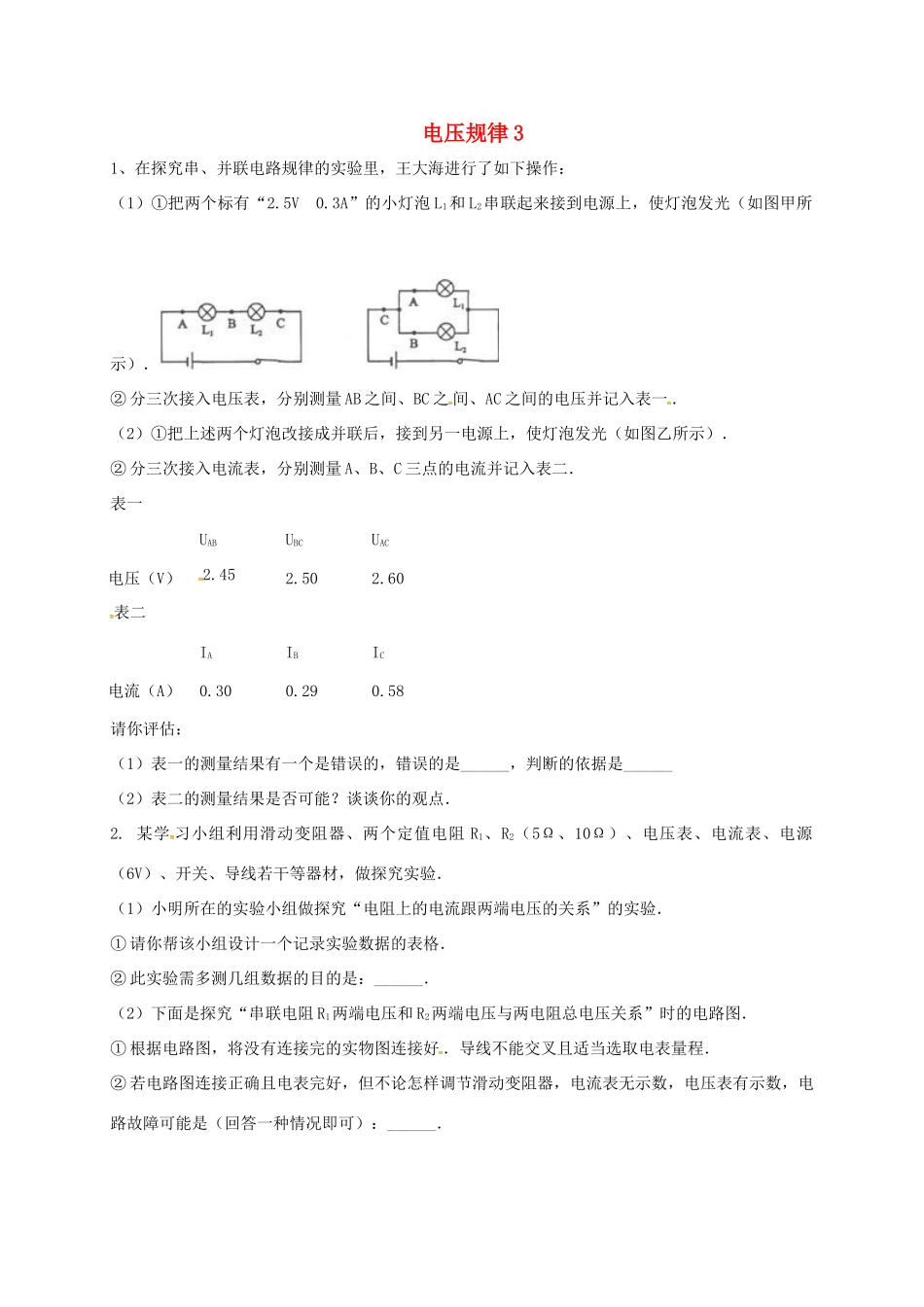

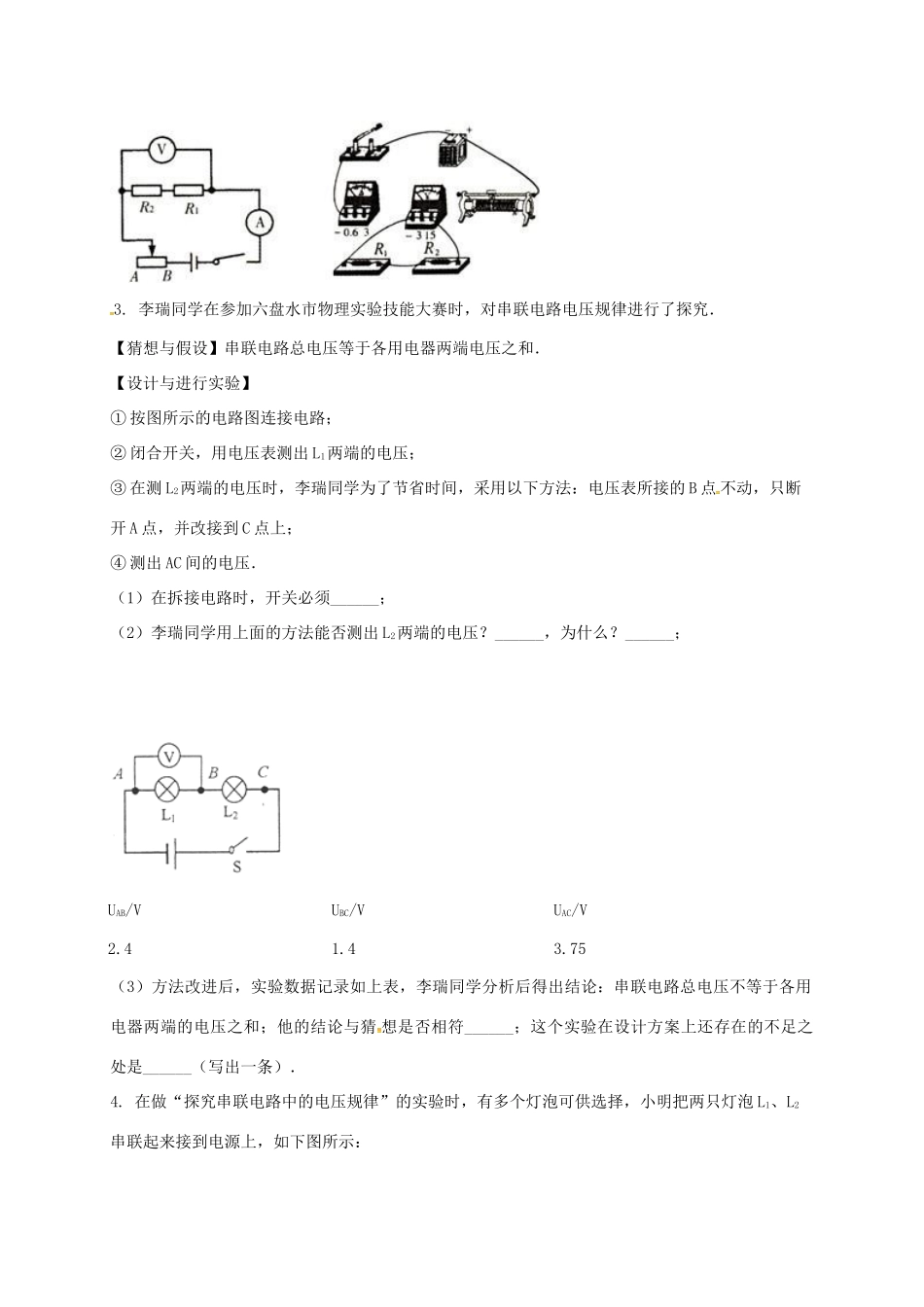

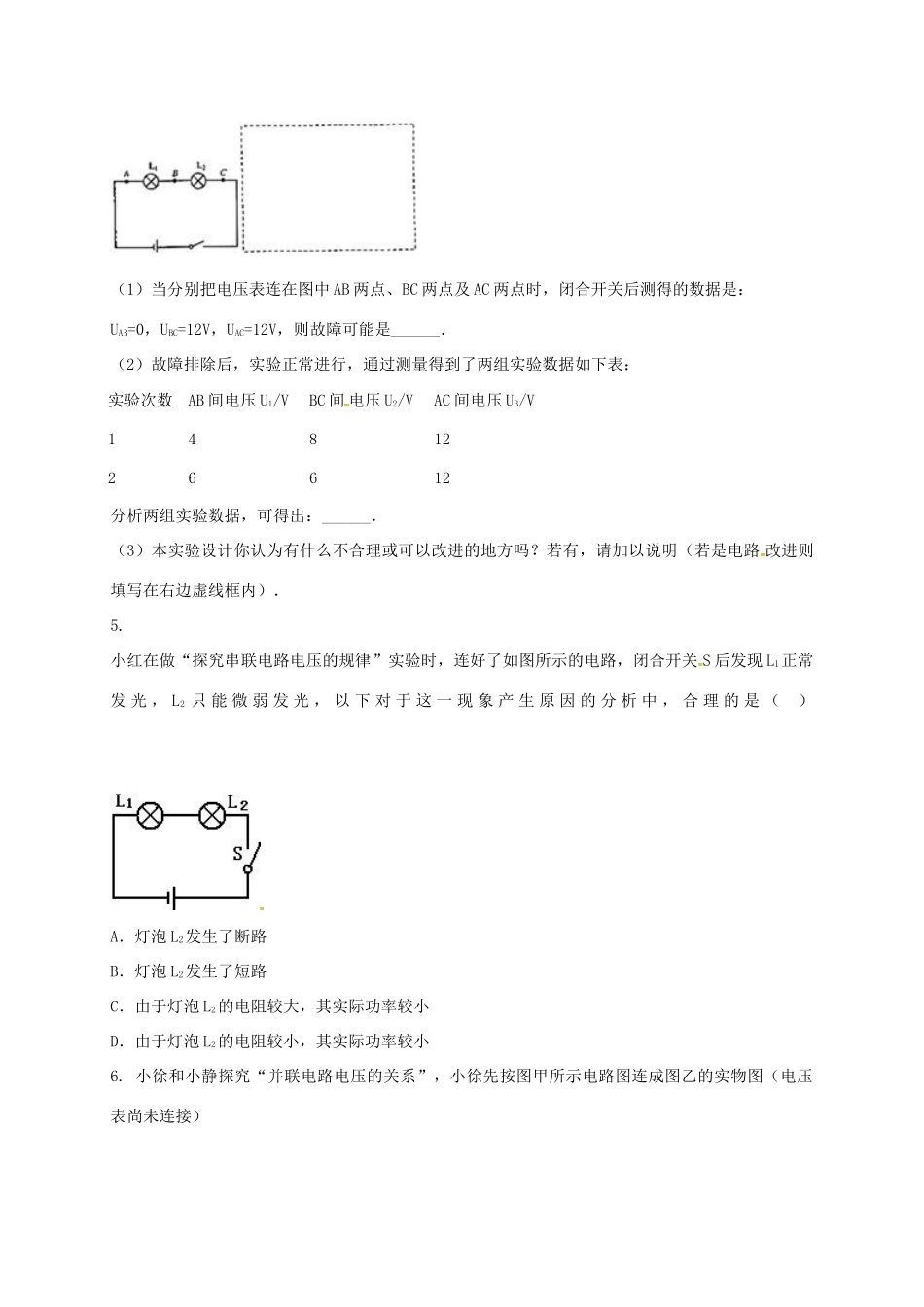

电压规律31、在探究串、并联电路规律的实验里，王大海进行了如下操作：（1）①把两个标有“2.5V0.3A”的小灯泡L1和L2串联起来接到电源上，使灯泡发光（如图甲所示）．②分三次接入电压表，分别测量AB之间、BC之间、AC之间的电压并记入表一．（2）①把上述两个灯泡改接成并联后，接到另一电源上，使灯泡发光（如图乙所示）．②分三次接入电流表，分别测量A、B、C三点的电流并记入表二．表一UABUBCUAC电压（V）2.452.502.60表二IAIBIC电流（A）0.300.290.58请你评估：（1）表一的测量结果有一个是错误的，错误的是______，判断的依据是______（2）表二的测量结果是否可能？谈谈你的观点．2.某学习小组利用滑动变阻器、两个定值电阻R1、R2（5Ω、10Ω）、电压表、电流表、电源（6V）、开关、导线若干等器材，做探究实验．（1）小明所在的实验小组做探究“电阻上的电流跟两端电压的关系”的实验．①请你帮该小组设计一个记录实验数据的表格．②此实验需多测几组数据的目的是：______．（2）下面是探究“串联电阻R1两端电压和R2两端电压与两电阻总电压关系”时的电路图．①根据电路图，将没有连接完的实物图连接好．导线不能交叉且适当选取电表量程．②若电路图连接正确且电表完好，但不论怎样调节滑动变阻器，电流表无示数，电压表有示数，电路故障可能是（回答一种情况即可）：______．3.李瑞同学在参加六盘水市物理实验技能大赛时，对串联电路电压规律进行了探究．【猜想与假设】串联电路总电压等于各用电器两端电压之和．【设计与进行实验】①按图所示的电路图连接电路；②闭合开关，用电压表测出L1两端的电压；③在测L2两端的电压时，李瑞同学为了节省时间，采用以下方法：电压表所接的B点不动，只断开A点，并改接到C点上；④测出AC间的电压．（1）在拆接电路时，开关必须______；（2）李瑞同学用上面的方法能否测出L2两端的电压？______，为什么？______；UAB/VUBC/VUAC/V2.41.43.75（3）方法改进后，实验数据记录如上表，李瑞同学分析后得出结论：串联电路总电压不等于各用电器两端的电压之和；他的结论与猜想是否相符______；这个实验在设计方案上还存在的不足之处是______（写出一条）．4.在做“探究串联电路中的电压规律”的实验时，有多个灯泡可供选择，小明把两只灯泡L1、L2串联起来接到电源上，如下图所示：（1）当分别把电压表连在图中AB两点、BC两点及AC两点时，闭合开关后测得的数据是：UAB=0，UBC=12V，UAC=12V，则故障可能是______．（2）故障排除后，实验正常进行，通过测量得到了两组实验数据如下表：实验次数AB间电压U1/VBC间电压U2/VAC间电压U3/V1481226612分析两组实验数据，可得出：______．（3）本实验设计你认为有什么不合理或可以改进的地方吗？若有，请加以说明（若是电路改进则填写在右边虚线框内）．5.小红在做“探究串联电路电压的规律”实验时，连好了如图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（）A．灯泡L2发生了断路B．灯泡L2发生了短路C．由于灯泡L2的电阻较大，其实际功率较小D．由于灯泡L2的电阻较小，其实际功率较小6.小徐和小静探究“并联电路电压的关系”，小徐先按图甲所示电路图连成图乙的实物图（电压表尚未连接）（1）小静一眼就看出了小徐连接的错误，并指出如果直接闭合开关将出现______（选填“开路”或“短路”）现象，小灯泡L1、L2都不会亮，还可能造成变阻器或______损坏．（2）小静只更改跟L1、L2的四个接线柱A、B、C、D相连的某根导线的一端，就使电路连接正确了．他的做法可能是______（指出一种即可）（3）接下来，他们按图丙所示电路图连接了三个电压表．实验过程中，通过调节滑动变阻器使电压表V1的示数如图所示，则电压表V的示数是______V．（4）他们在电路中串联滑动变阻器的作用是______，闭合开关前，变阻器的滑片P应置于______端（选填“左”或“右”），该实验的结论是______．
