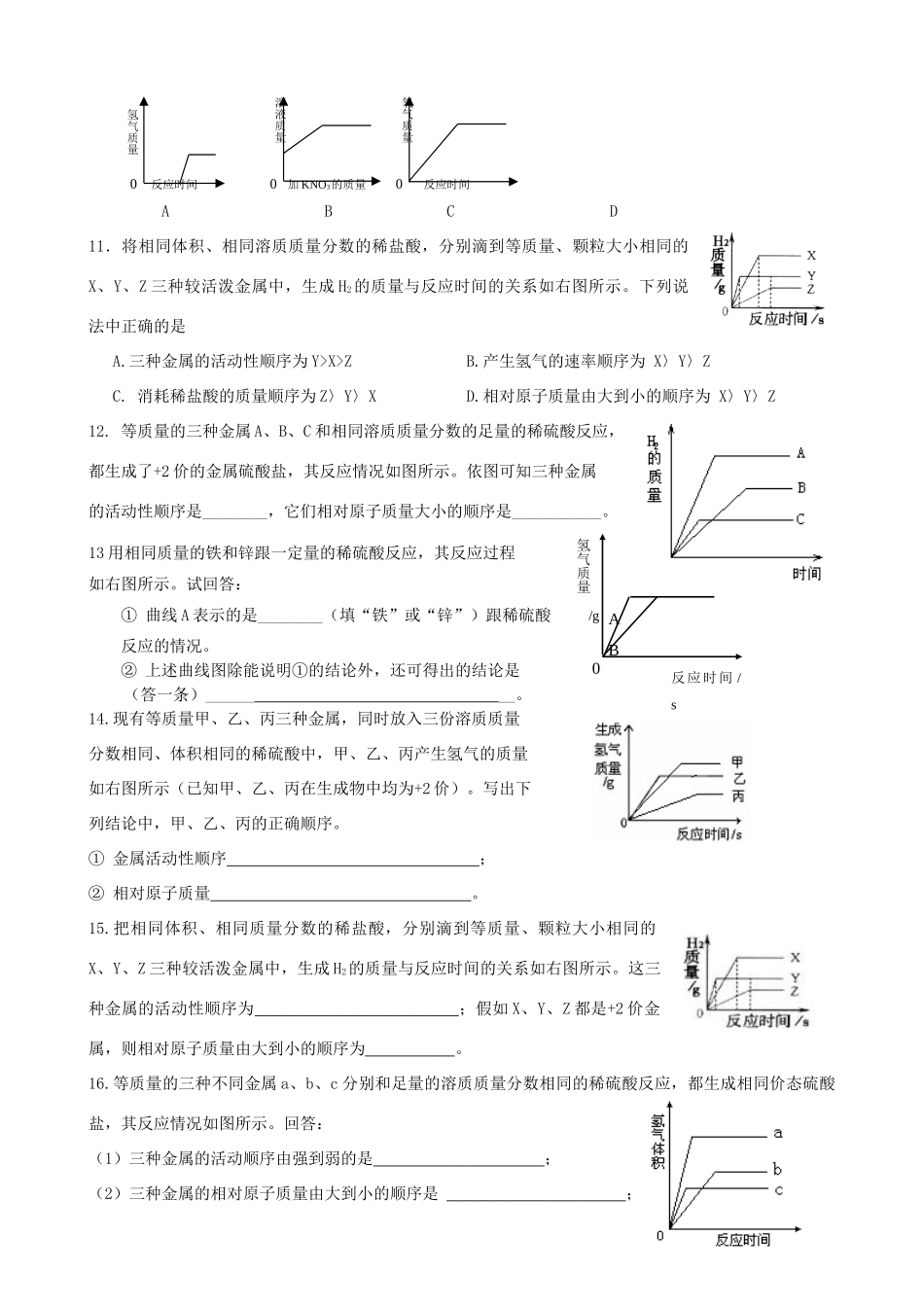

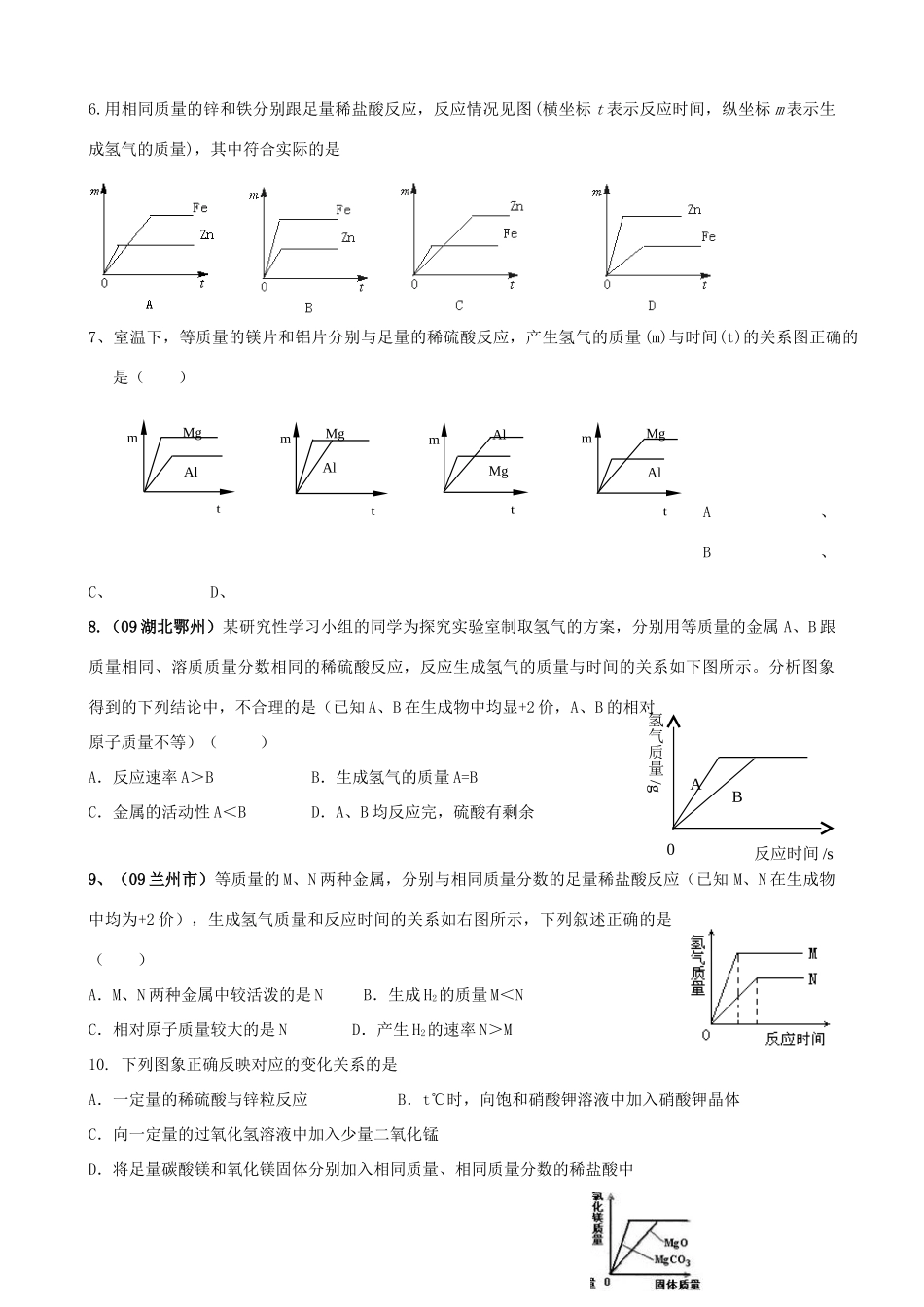

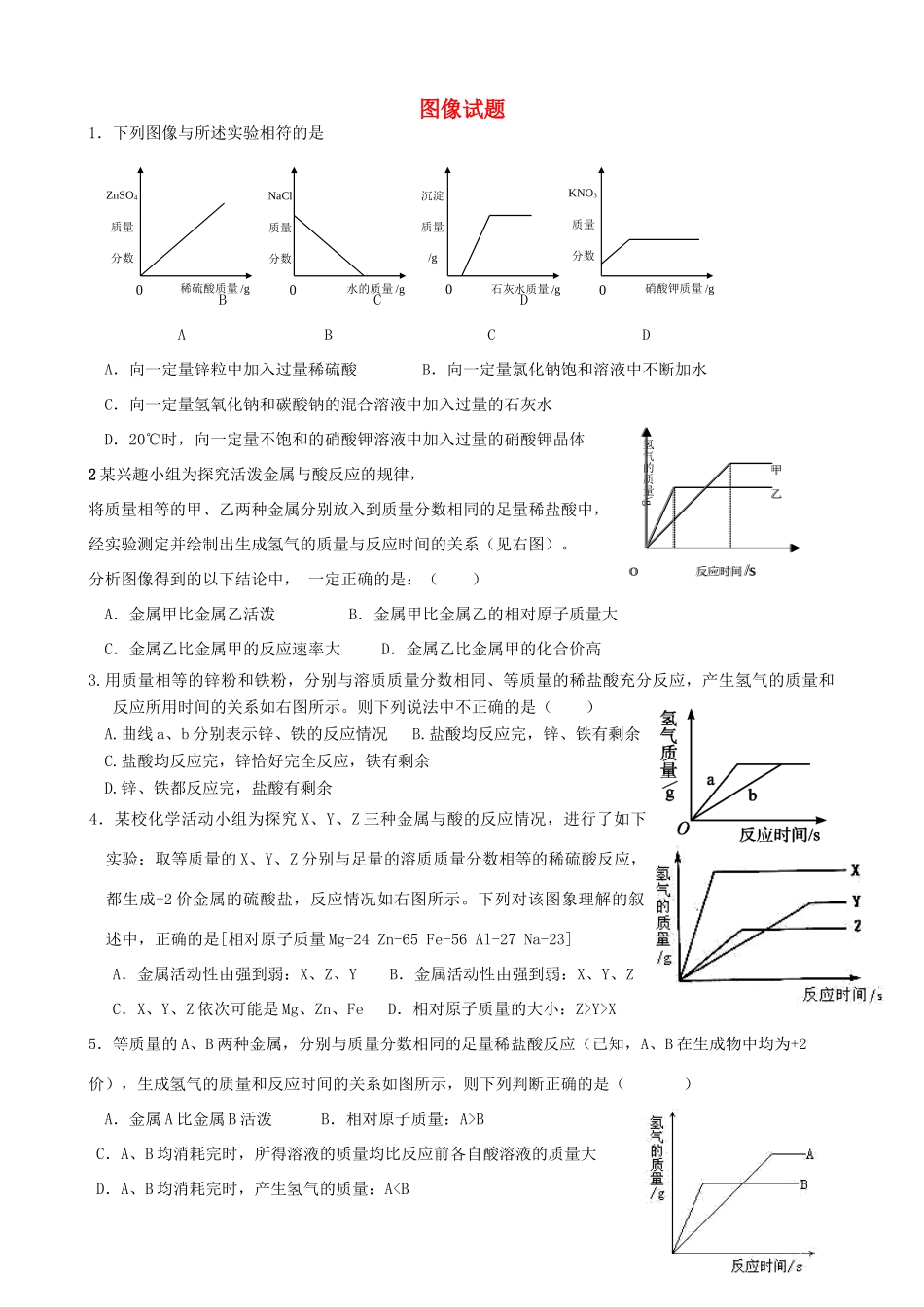

图像试题1．下列图像与所述实验相符的是BCDABCDA．向一定量锌粒中加入过量稀硫酸B．向一定量氯化钠饱和溶液中不断加水C．向一定量氢氧化钠和碳酸钠的混合溶液中加入过量的石灰水D．20℃时，向一定量不饱和的硝酸钾溶液中加入过量的硝酸钾晶体2某兴趣小组为探究活泼金属与酸反应的规律，将质量相等的甲、乙两种金属分别放入到质量分数相同的足量稀盐酸中，经实验测定并绘制出生成氢气的质量与反应时间的关系（见右图）。分析图像得到的以下结论中，一定正确的是：（）A．金属甲比金属乙活泼B．金属甲比金属乙的相对原子质量大C．金属乙比金属甲的反应速率大D．金属乙比金属甲的化合价高3.用质量相等的锌粉和铁粉，分别与溶质质量分数相同、等质量的稀盐酸充分反应，产生氢气的质量和反应所用时间的关系如右图所示。则下列说法中不正确的是（）A.曲线a、b分别表示锌、铁的反应情况B.盐酸均反应完，锌、铁有剩余C.盐酸均反应完，锌恰好完全反应，铁有剩余D.锌、铁都反应完，盐酸有剩余4．某校化学活动小组为探究X、Y、Z三种金属与酸的反应情况，进行了如下实验：取等质量的X、Y、Z分别与足量的溶质质量分数相等的稀硫酸反应，都生成+2价金属的硫酸盐，反应情况如右图所示。下列对该图象理解的叙述中，正确的是[相对原子质量Mg-24Zn-65Fe-56Al-27Na-23]A．金属活动性由强到弱：X、Z、YB．金属活动性由强到弱：X、Y、ZC．X、Y、Z依次可能是Mg、Zn、FeD．相对原子质量的大小：Z>Y>X5．等质量的A、B两种金属，分别与质量分数相同的足量稀盐酸反应（已知，A、B在生成物中均为+2价），生成氢气的质量和反应时间的关系如图所示，则下列判断正确的是（）A．金属A比金属B活泼B．相对原子质量：A>BC．A、B均消耗完时，所得溶液的质量均比反应前各自酸溶液的质量大D．A、B均消耗完时，产生氢气的质量：AX>ZB.产生氢气的速率顺序为X〉Y〉ZC.消耗稀盐酸的质量顺序为Z〉Y〉XD.相对原子质量由大到小的顺序为X〉Y〉Z12.等质量的三种金属A、B、C和相同溶质质量分数的足量的稀硫酸反应，都生成了+2价的金属硫酸盐，其反应情况如图所示。依图可知三种金属的活动性顺序是________，它们相对原子质量大小的顺序是___________。13用相同质量的铁和锌跟一定量的稀硫酸反应，其反应过程如右图所示。试回答：①曲线A表示的是_...
