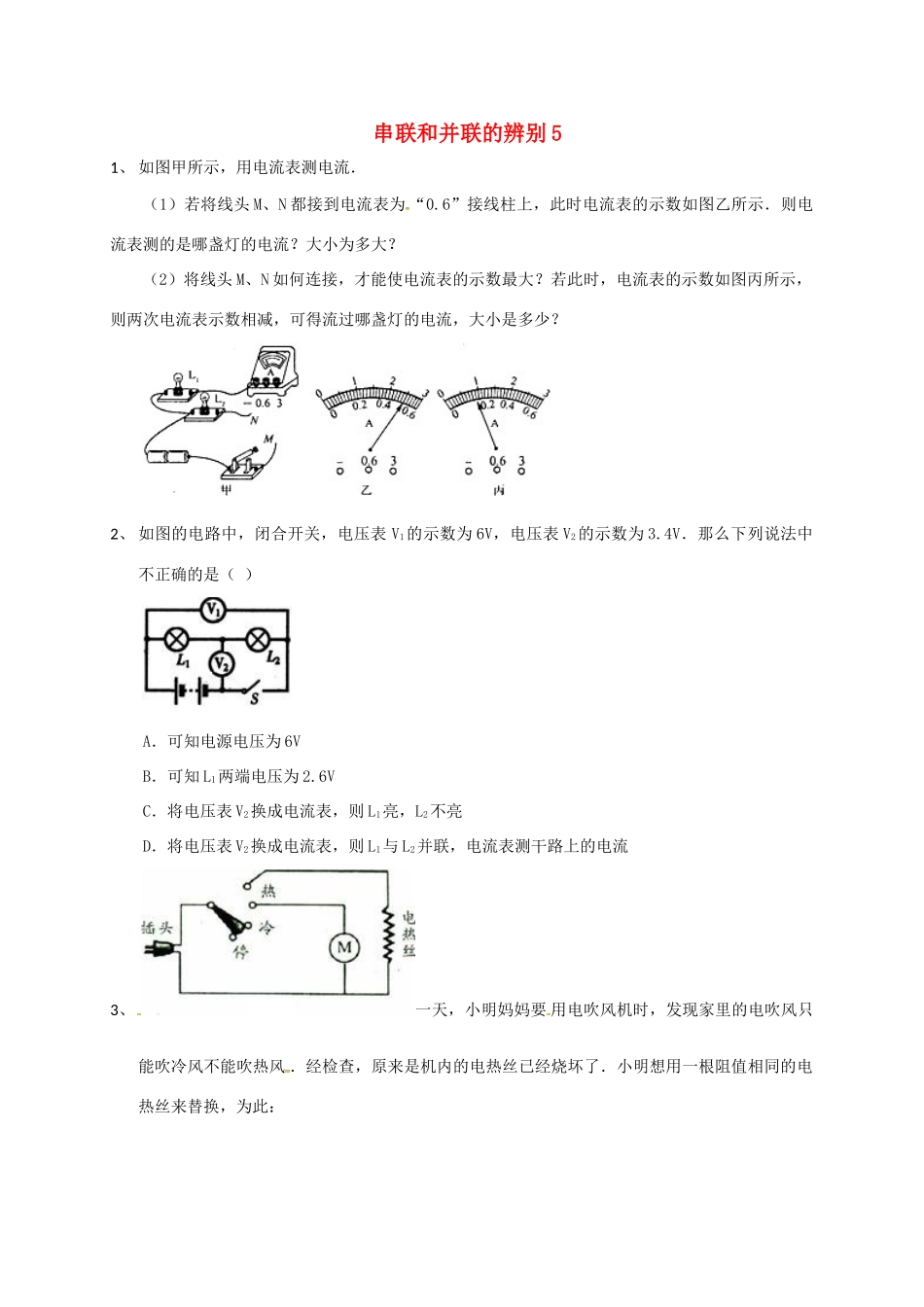

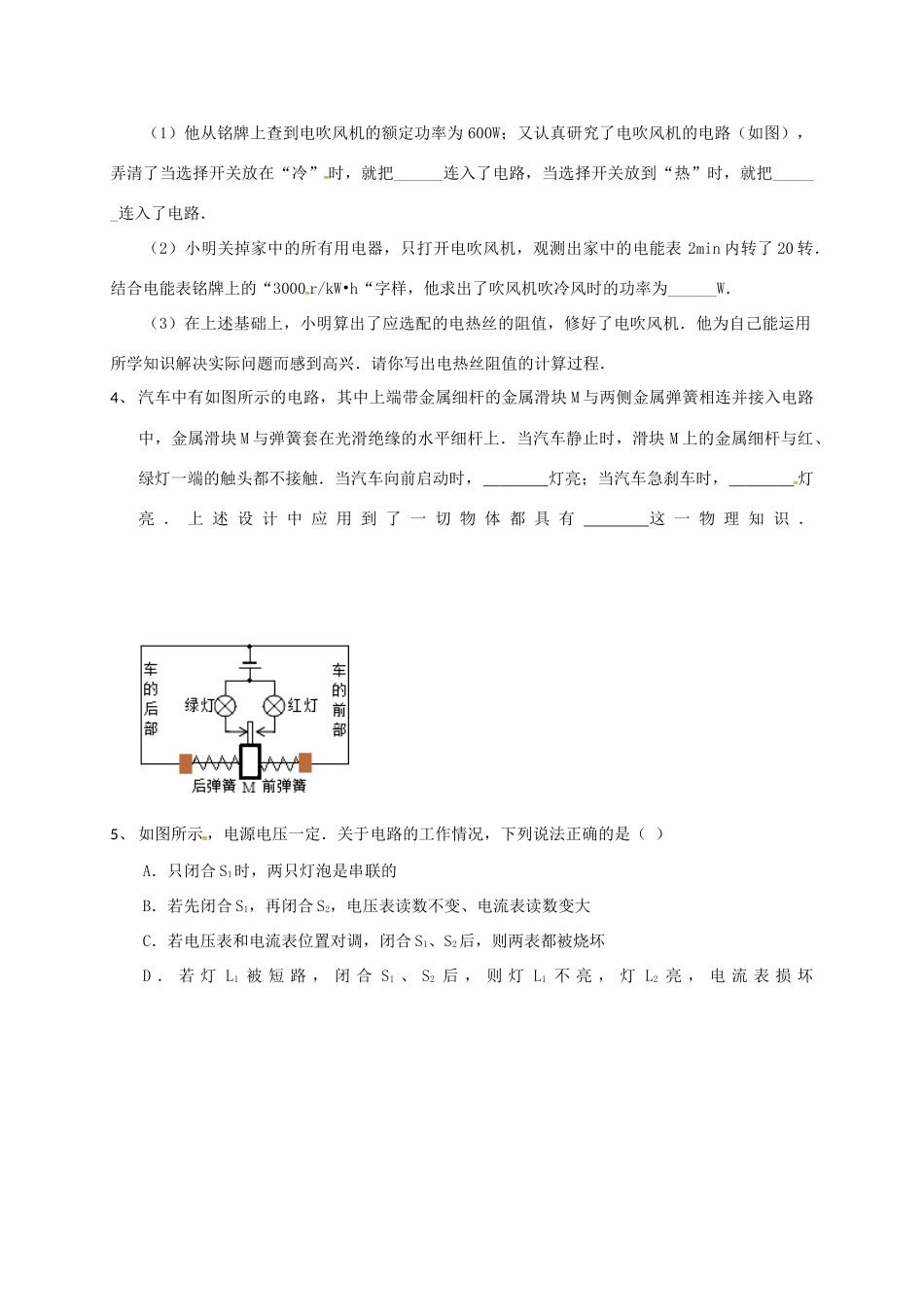

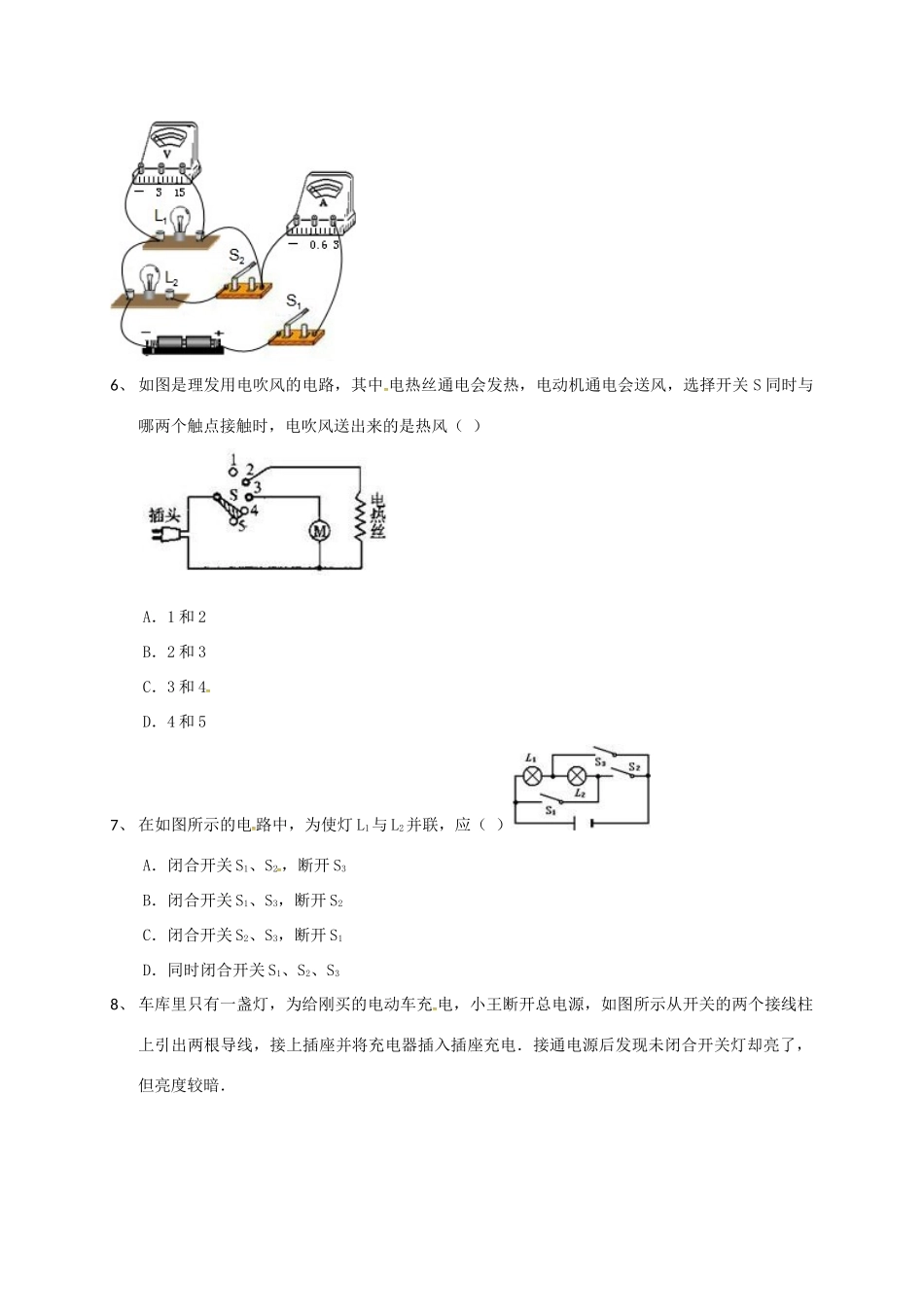

串联和并联的辨别51、如图甲所示，用电流表测电流．（1）若将线头M、N都接到电流表为“0.6”接线柱上，此时电流表的示数如图乙所示．则电流表测的是哪盏灯的电流？大小为多大？（2）将线头M、N如何连接，才能使电流表的示数最大？若此时，电流表的示数如图丙所示，则两次电流表示数相减，可得流过哪盏灯的电流，大小是多少？2、如图的电路中，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.4V．那么下列说法中不正确的是（）A．可知电源电压为6VB．可知L1两端电压为2.6VC．将电压表V2换成电流表，则L1亮，L2不亮D．将电压表V2换成电流表，则L1与L2并联，电流表测干路上的电流3、一天，小明妈妈要用电吹风机时，发现家里的电吹风只能吹冷风不能吹热风．经检查，原来是机内的电热丝已经烧坏了．小明想用一根阻值相同的电热丝来替换，为此：（1）他从铭牌上查到电吹风机的额定功率为600W；又认真研究了电吹风机的电路（如图），弄清了当选择开关放在“冷”时，就把______连入了电路，当选择开关放到“热”时，就把______连入了电路．（2）小明关掉家中的所有用电器，只打开电吹风机，观测出家中的电能表2min内转了20转．结合电能表铭牌上的“3000r/kW•h“字样，他求出了吹风机吹冷风时的功率为______W．（3）在上述基础上，小明算出了应选配的电热丝的阻值，修好了电吹风机．他为自己能运用所学知识解决实际问题而感到高兴．请你写出电热丝阻值的计算过程．4、汽车中有如图所示的电路，其中上端带金属细杆的金属滑块M与两侧金属弹簧相连并接入电路中，金属滑块M与弹簧套在光滑绝缘的水平细杆上．当汽车静止时，滑块M上的金属细杆与红、绿灯一端的触头都不接触．当汽车向前启动时，灯亮；当汽车急刹车时，灯亮．上述设计中应用到了一切物体都具有这一物理知识．5、如图所示，电源电压一定．关于电路的工作情况，下列说法正确的是（）A．只闭合S1时，两只灯泡是串联的B．若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大C．若电压表和电流表位置对调，闭合S1、S2后，则两表都被烧坏D．若灯L1被短路，闭合S1、S2后，则灯L1不亮，灯L2亮，电流表损坏6、如图是理发用电吹风的电路，其中电热丝通电会发热，电动机通电会送风，选择开关S同时与哪两个触点接触时，电吹风送出来的是热风（）A．1和2B．2和3C．3和4D．4和57、在如图所示的电路中，为使灯L1与L2并联，应（）A．闭合开关S1、S2，断开S3B．闭合开关S1、S3，断开S2C．闭合开关S2、S3，断开S1D．同时闭合开关S1、S2、S38、车库里只有一盏灯，为给刚买的电动车充电，小王断开总电源，如图所示从开关的两个接线柱上引出两根导线，接上插座并将充电器插入插座充电．接通电源后发现未闭合开关灯却亮了，但亮度较暗．（1）造成这一现象的原因是由于插座连接错误而导致充电器与电灯______联（填“串”或“并”）．（2）电动车在电动骑行时，主要的能量转化是：化学能转化为______能再转化为______能．（3）充电器上标有“输入电压220V输出功率100W”，电动车一次充电需6h．将充电器插入正确连接的插座充电，完成一次充电消耗多少度电？9、如图所示，电源电压保持不变，R是磁敏电阻，它的阻值能随周围磁场的增强而增大．闭合开关S，当磁敏电阻R周围的磁场增强时（）A．灯的亮度不变B．电流表示数变大C．电压表示数变大D．电路总功率不变10、如图所示，要使灯泡L1和L2组成并联电路，应（）A．只闭合S2B．只闭合S3C．只闭合S1和S3D．只闭合S2和S3
