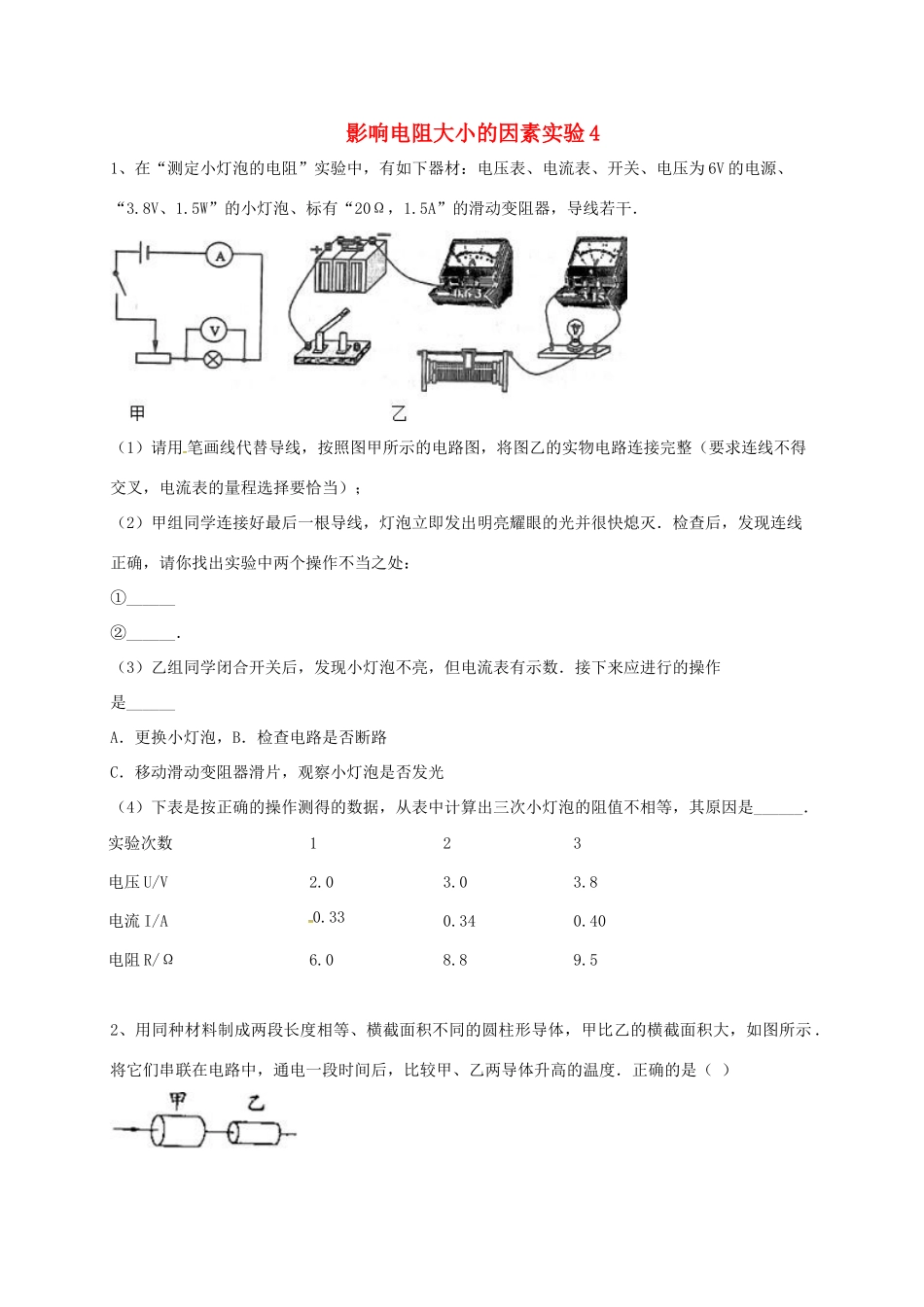

影响电阻大小的因素实验41、在“测定小灯泡的电阻”实验中，有如下器材：电压表、电流表、开关、电压为6V的电源、“3.8V、1.5W”的小灯泡、标有“20Ω，1.5A”的滑动变阻器，导线若干．（1）请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整（要求连线不得交叉，电流表的量程选择要恰当）；（2）甲组同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭．检查后，发现连线正确，请你找出实验中两个操作不当之处：①______②______．（3）乙组同学闭合开关后，发现小灯泡不亮，但电流表有示数．接下来应进行的操作是______A．更换小灯泡，B．检查电路是否断路C．移动滑动变阻器滑片，观察小灯泡是否发光（4）下表是按正确的操作测得的数据，从表中计算出三次小灯泡的阻值不相等，其原因是______．实验次数123电压U/V2.03.03.8电流I/A0.330.340.40电阻R/Ω6.08.89.52、用同种材料制成两段长度相等、横截面积不同的圆柱形导体，甲比乙的横截面积大，如图所示．将它们串联在电路中，通电一段时间后，比较甲、乙两导体升高的温度．正确的是（）A．甲导体的温度升高得多B．乙导体的温度升高得多C．甲、乙两导体升高的温度相同D．条件不足，无法判断3.在“测量小灯泡的额定功率”的实验中，所用小灯泡上标有“3.8V”字样．（1）请在图中用笔画线代替导线，把电路连接完整．（2）闭合开关前，应将滑动变阻器的滑片置于滑动变阻器的______端，若闭合开关后，发现电压表的指针快速打到左边无刻度处，这是由于电压表______．（3）下表是在实验中测出的三组数据据，由表中数据可知，小灯泡的额定功率为______W．次数电压U/V电流I/A灯泡亮度13.00.36偏暗23.80.4正常34.50.42偏亮（4）若在实验中小灯泡的灯丝突然烧断了，则电压表的示数______（选填“变大”、“变小”或“不变”）．（5）小红跟据测得的三组数据求出各次电阻，发现小灯泡三次的电阻值井不相同，这是因为小灯泡的电阻与______有关．4、影响导体电阻大小有多种因素．如图甲所示的实验是为了探究导体电阻大小与______的关系．同学们查阅资料后知道某些导体的电阻还与磁场强弱有关（磁场强弱称为磁场强度，用符号B表示，其单位为特斯拉，用符号T表示），电阻随磁场的增强而增大，利用这种关系可以测量磁场的强度．如图乙所示为室温下某磁敏电阻阻值R随磁场强度变化的曲线．若实验室可提供以下器材：磁敏电阻、蹄形磁铁、电源、开关、导线、滑动变阻器、电压表、电流表（毫安为单位）．（1）现要测定如图丙所示蹄形磁铁两极间磁敏电阻R所在处的磁场强度，请在虚线框内画出实验电路图；实验次数123U/伏O.45O.911.5OI/毫安O.3O.61.0（2）某同学正确实验后，测得磁敏电阻R两端的电压与电流的数据如下：请利用表中数据计算该磁敏电阻R在此磁场电的阻值为______欧，该处磁场强度大约为______特斯拉；（3）若要在上述实验后继续研究磁敏电阻大小与磁场方向的关系，则只要在原实验中改变______即可．5.如图所示，R是磁敏电阻，它的阻值能随周围磁场的增强而增大．闭合开关S，当磁敏电阻R周围的磁场增强时（）A．电流表示数变小B．电压表示数变小C．灯L变亮D．电路总功率变大6.小明和小华做“探究导体电阻大小与长度关系”的实验他们准备在图中的A、B两点间接入待研究的电阻丝，电源电压恒定，忽略灯丝电阻随温度变化的影响，待用电阻丝的规格如下：序号材料长度横截面积1炭钢合金丝LS2镍铬合金丝LS3镍铬合金丝L2S4镍铬合金丝2LS（1）他们应选择序号为______的两根电阻丝来探究；（2）正确选择后，他们将所选电阻丝分别接入A、B两点间，闭合开关，通过观察灯泡的亮暗或电流表的示数来比较电阻丝电阻的大小．实验中，两次电流表指针均有偏转，但第二次的示数小于第一次的示数，说明第二次接入电路的电阻丝的阻值______（选填“较大”或“较小”），同时小华发现第二次实验中灯泡不亮，你认为原因是______（3）以上（2）中判断电阻大小关系的方法在初中物理中经常用到，以下描述中能体现这种方法的是（______）A、水压使水管中形成水流，类似地，电压使电路中形成电流B、根据物质在常态下的形状和体积是否固定，可...
