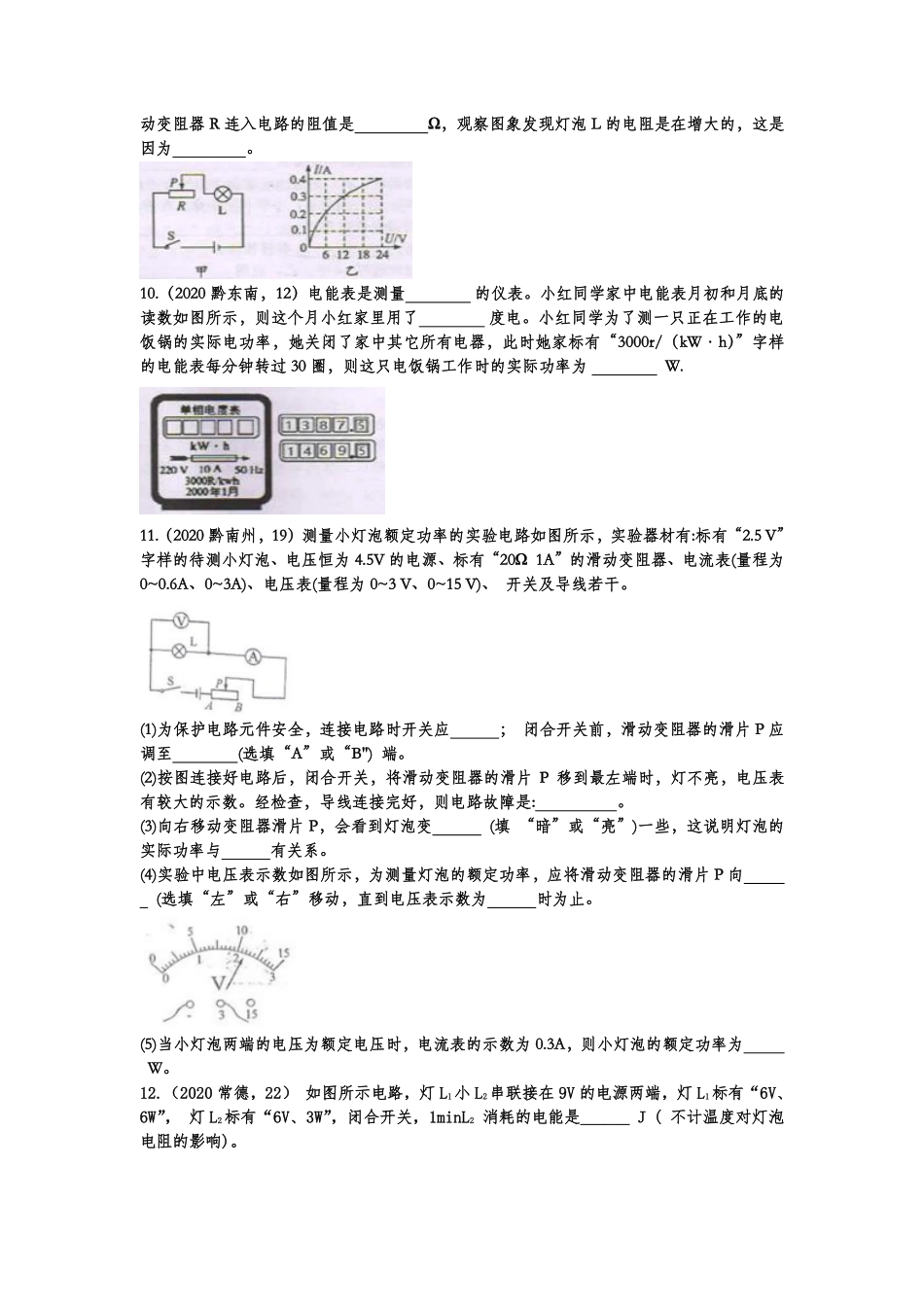

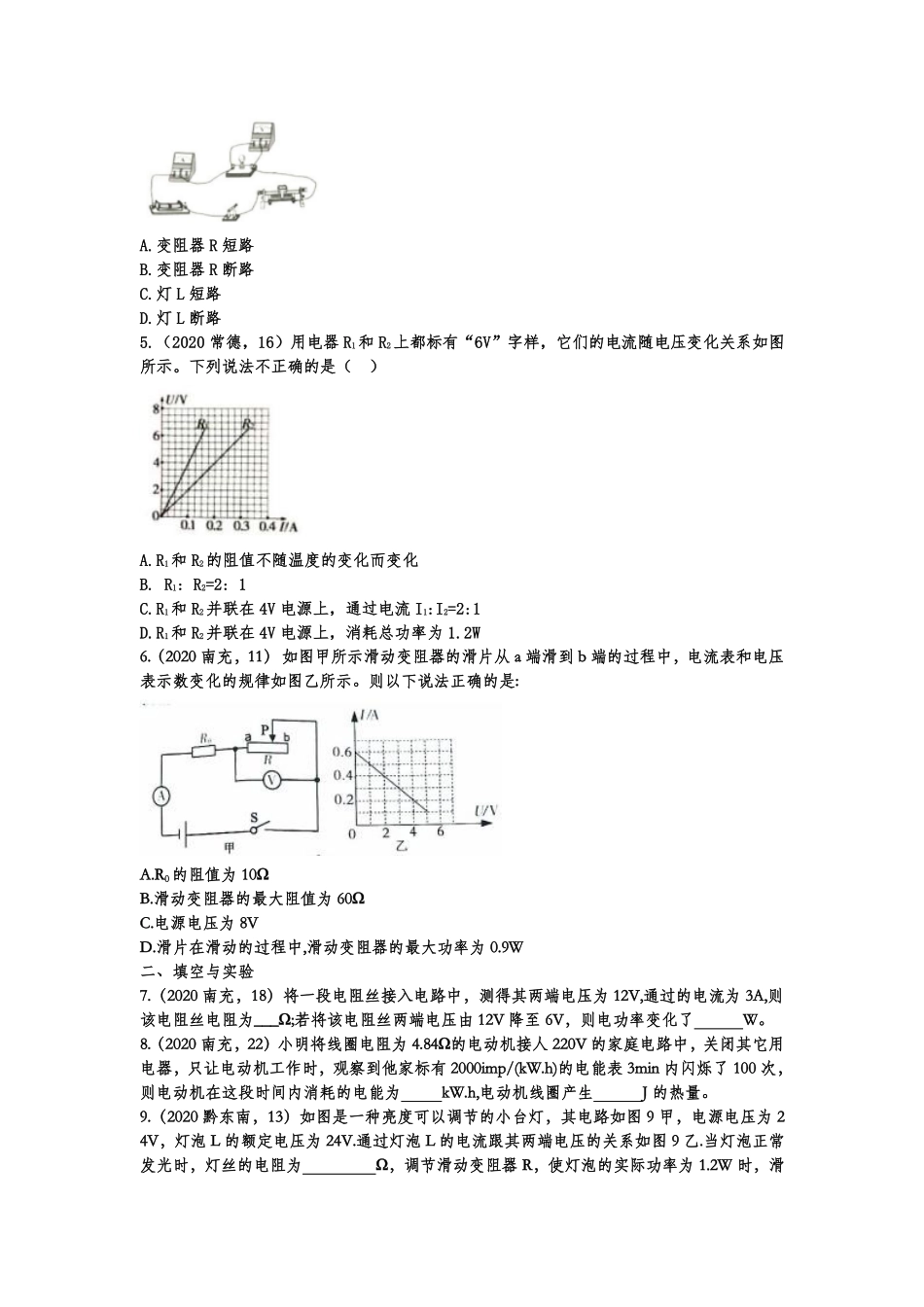

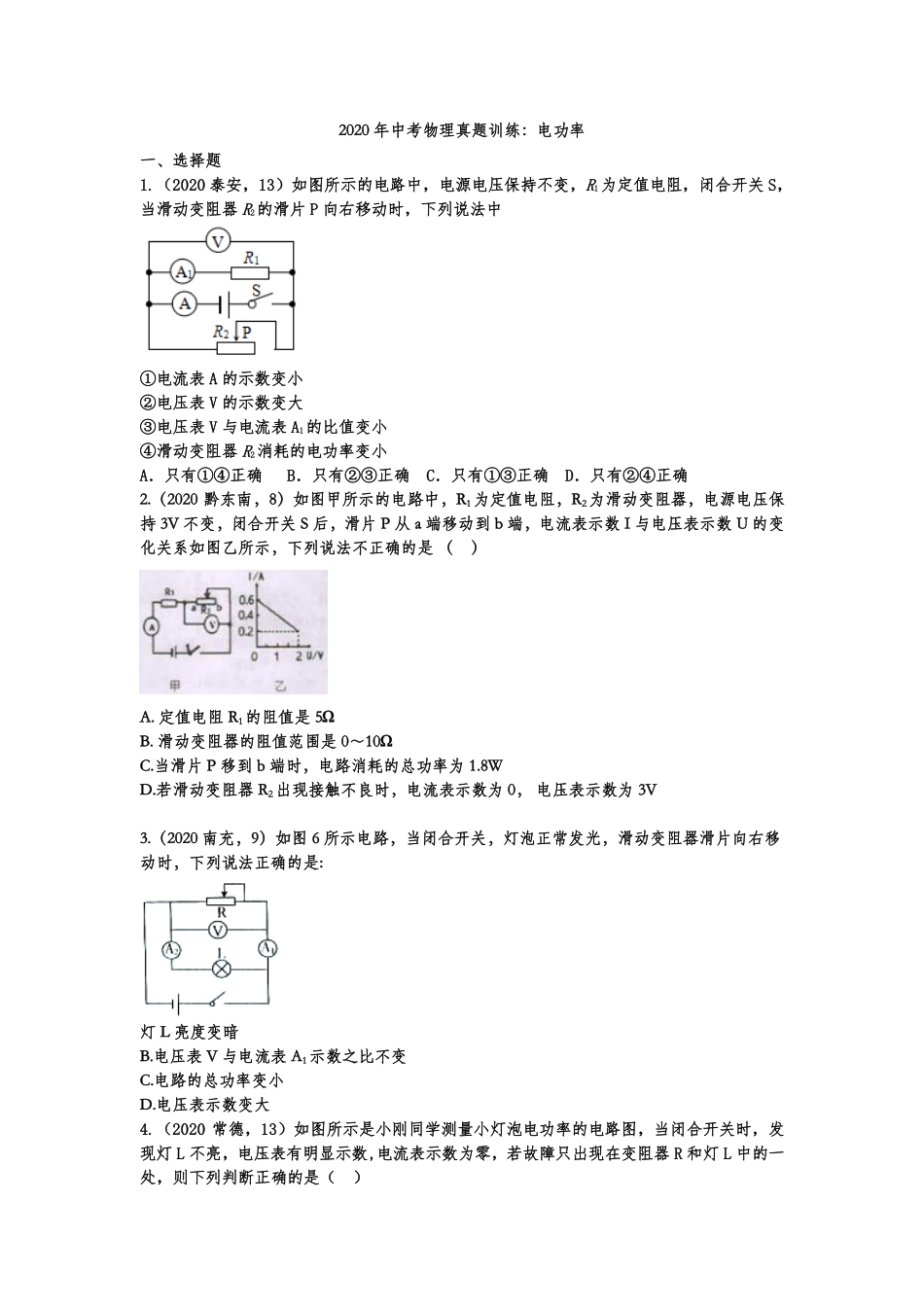

2020年中考物理真题训练：电功率一、选择题1.（2020泰安，13）如图所示的电路中，电源电压保持不变，R1为定值电阻，闭合开关S，当滑动变阻器R2的滑片P向右移动时，下列说法中①电流表A的示数变小②电压表V的示数变大③电压表V与电流表A1的比值变小④滑动变阻器R2消耗的电功率变小A．只有①④正确B．只有②③正确C．只有①③正确D．只有②④正确2.（2020黔东南，8）如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压保持3V不变，闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，下列说法不正确的是（）A.定值电阻R1的阻值是5ΩB.滑动变阻器的阻值范围是0～10ΩC.当滑片P移到b端时，电路消耗的总功率为1.8WD.若滑动变阻器R2出现接触不良时，电流表示数为0，电压表示数为3V3.（2020南充，9）如图6所示电路，当闭合开关，灯泡正常发光，滑动变阻器滑片向右移动时，下列说法正确的是:灯L亮度变暗B.电压表V与电流表A1示数之比不变C.电路的总功率变小D.电压表示数变大4.（2020常德，13）如图所示是小刚同学测量小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电压表有明显示数,电流表示数为零，若故障只出现在变阻器R和灯L中的一处，则下列判断正确的是（）A.变阻器R短路B.变阻器R断路C.灯L短路D.灯L断路5.（2020常德，16）用电器R1和R2上都标有“6V”字样，它们的电流随电压变化关系如图所示。下列说法不正确的是（）A.R1和R2的阻值不随温度的变化而变化B.R1:R2=2:1C.R1和R2并联在4V电源上，通过电流I1:I2=2:1D.R1和R2并联在4V电源上，消耗总功率为1.2W6.（2020南充，11）如图甲所示滑动变阻器的滑片从a端滑到b端的过程中，电流表和电压表示数变化的规律如图乙所示。则以下说法正确的是:A.R0的阻值为10ΩB.滑动变阻器的最大阻值为60ΩC.电源电压为8VD.滑片在滑动的过程中,滑动变阻器的最大功率为0.9W二、填空与实验7.（2020南充，18）将一段电阻丝接入电路中，测得其两端电压为12V,通过的电流为3A,则该电阻丝电阻为___Ω;若将该电阻丝两端电压由12V降至6V，则电功率变化了W。8.（2020南充，22）小明将线圈电阻为4.84Ω的电动机接人220V的家庭电路中，关闭其它用电器，只让电动机工作时，观察到他家标有2000imp/(kW.h)的电能表3min内闪烁了100次，则电动机在这段时间内消耗的电能为kW.h,电动机线圈产生J的热量。9.（2020黔东南，13）如图是一种亮度可以调节的小台灯，其电路如图9甲，电源电压为24V，灯泡L的额定电压为24V.通过灯泡L的电流跟其两端电压的关系如图9乙.当灯泡正常发光时，灯丝的电阻为Ω，调节滑动变阻器R，使灯泡的实际功率为1.2W时，滑动变阻器R连入电路的阻值是Ω，观察图象发现灯泡L的电阻是在增大的，这是因为。10.（2020黔东南，12）电能表是测量的仪表。小红同学家中电能表月初和月底的读数如图所示，则这个月小红家里用了度电。小红同学为了测一只正在工作的电饭锅的实际电功率，她关闭了家中其它所有电器，此时她家标有“3000r/（kW·h）”字样的电能表每分钟转过30圈，则这只电饭锅工作时的实际功率为W.11.（2020黔南州，19）测量小灯泡额定功率的实验电路如图所示，实验器材有:标有“2.5V”字样的待测小灯泡、电压恒为4.5V的电源、标有“20Ω1A”的滑动变阻器、电流表(量程为0~0.6A、0~3A)、电压表(量程为0~3V、0~15V)、开关及导线若干。(1)为保护电路元件安全，连接电路时开关应；闭合开关前，滑动变阻器的滑片P应调至(选填“A”或“B")端。(2)按图连接好电路后，闭合开关，将滑动变阻器的滑片P移到最左端时，灯不亮，电压表有较大的示数。经检查，导线连接完好，则电路故障是:。(3)向右移动变阻器滑片P，会看到灯泡变(填“暗”或“亮”)一些，这说明灯泡的实际功率与有关系。(4)实验中电压表示数如图所示，为测量灯泡的额定功率，应将滑动变阻器的滑片P向(选填“左”或“右”移动，直到电压表示数为时为止。(5)当小灯泡两端的电压为额定电压时，电流表的示数为0.3A，则小灯泡的额定功率为W。12.（2020常德，22）如图所示电路，灯L1小L2串联接在9V的电源两端，灯L1标有“6V、6W”，灯L2标有“6V、3W”，闭合开...
