中考物理一轮复习 第13章 电路初探测试试卷VIP免费

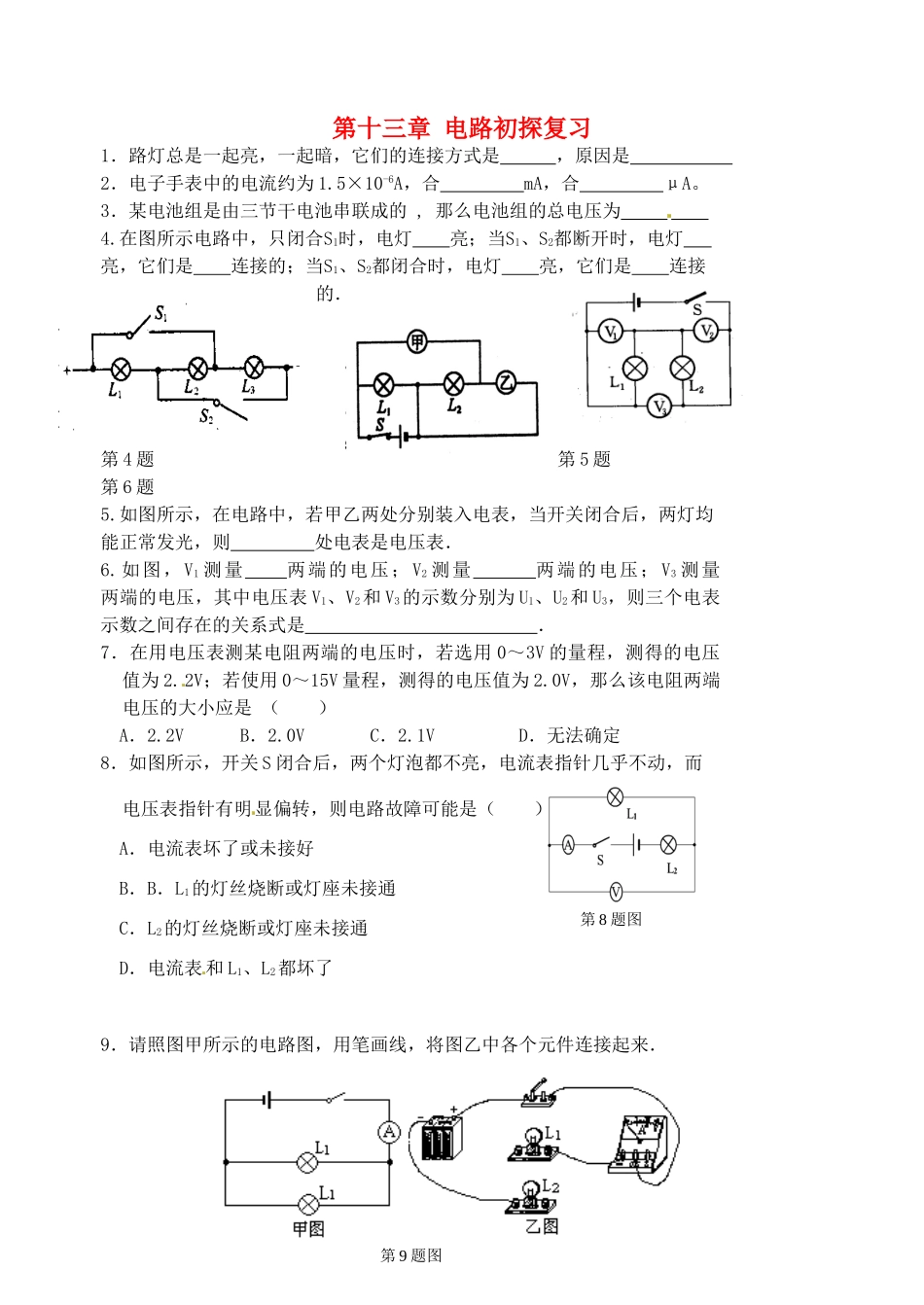

中考物理一轮复习 第13章 电路初探测试试卷_第1页
1/1
第十三章电路初探复习1.路灯总是一起亮,一起暗,它们的连接方式是,原因是2.电子手表中的电流约为1.5×10-6A,合mA,合μA。3.某电池组是由三节干电池串联成的,那么电池组的总电压为4.在图所示电路中,只闭合S1时,电灯亮;当S1、S2都断开时,电灯亮,它们是连接的;当S1、S2都闭合时,电灯亮,它们是连接的.第4题第5题第6题5.如图所示,在电路中,若甲乙两处分别装入电表,当开关闭合后,两灯均能正常发光,则处电表是电压表.6.如图,V1测量两端的电压;V2测量两端的电压;V3测量两端的电压,其中电压表V1、V2和V3的示数分别为U1、U2和U3,则三个电表示数之间存在的关系式是.7.在用电压表测某电阻两端的电压时,若选用0~3V的量程,测得的电压值为2.2V;若使用0~15V量程,测得的电压值为2.0V,那么该电阻两端电压的大小应是()A.2.2VB.2.0VC.2.1VD.无法确定8.如图所示,开关S闭合后,两个灯泡都不亮,电流表指针几乎不动,而电压表指针有明显偏转,则电路故障可能是()A.电流表坏了或未接好B.B.L1的灯丝烧断或灯座未接通C.L2的灯丝烧断或灯座未接通D.电流表和L1、L2都坏了9.请照图甲所示的电路图,用笔画线,将图乙中各个元件连接起来.第8题图第9题图
