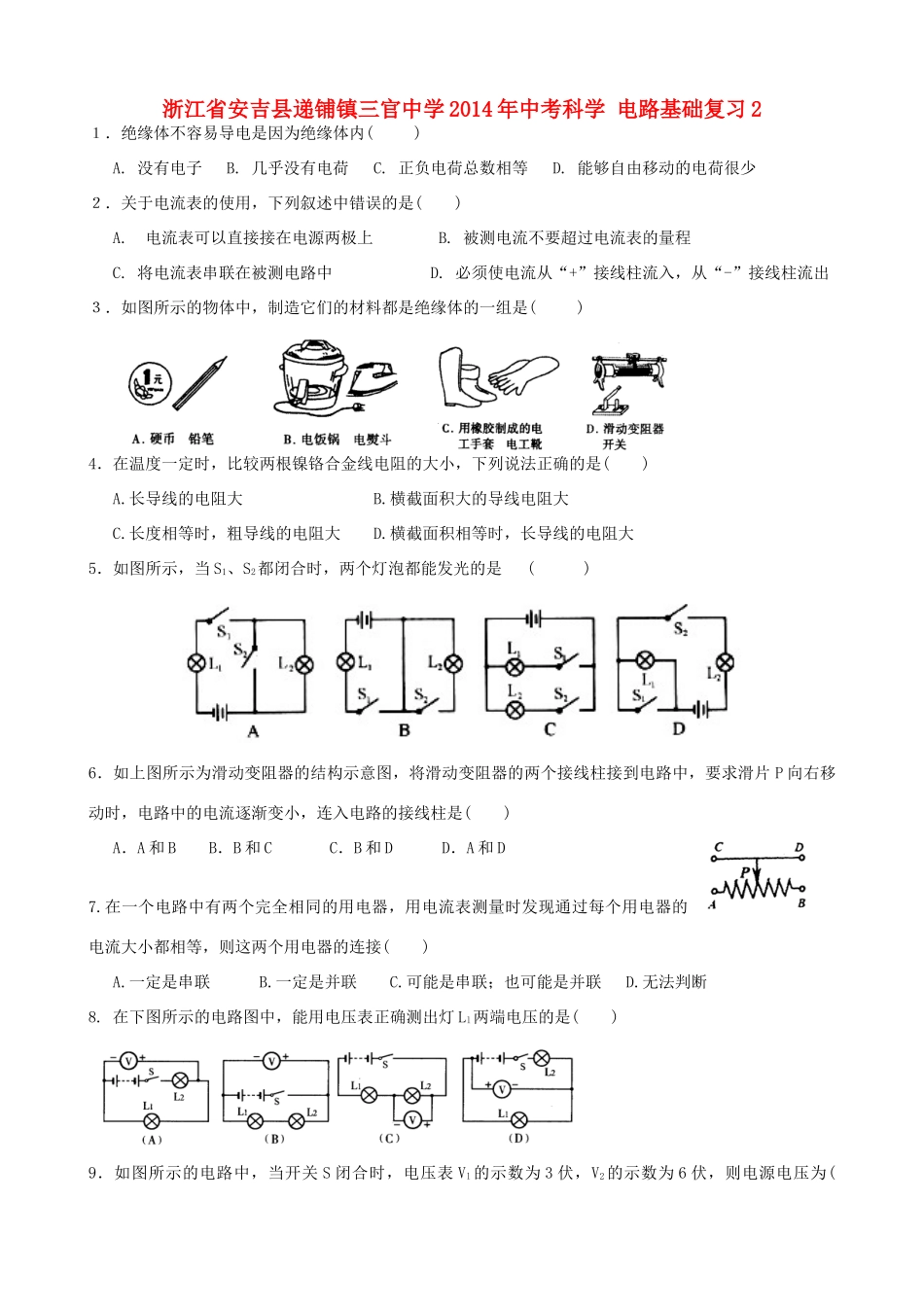

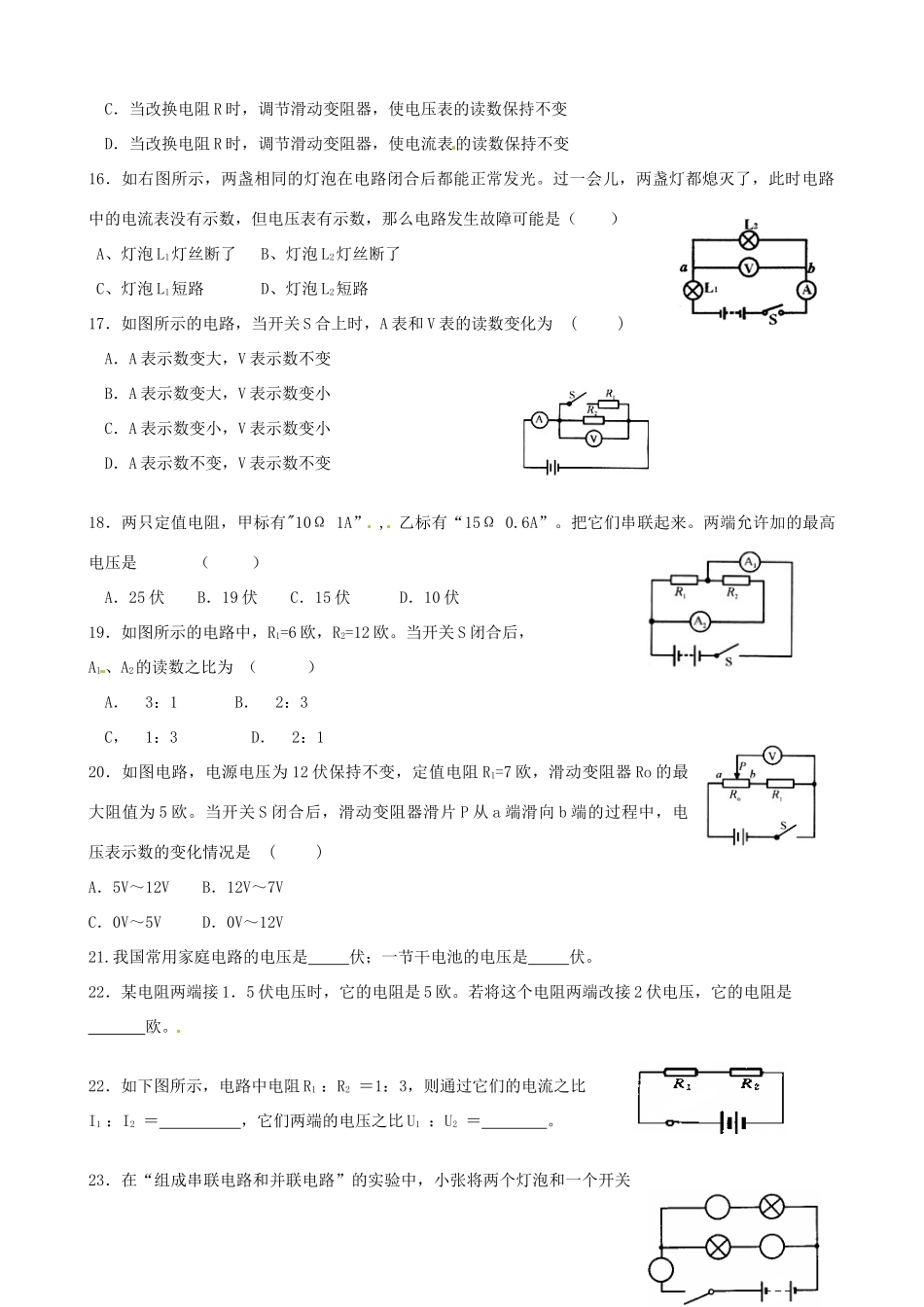

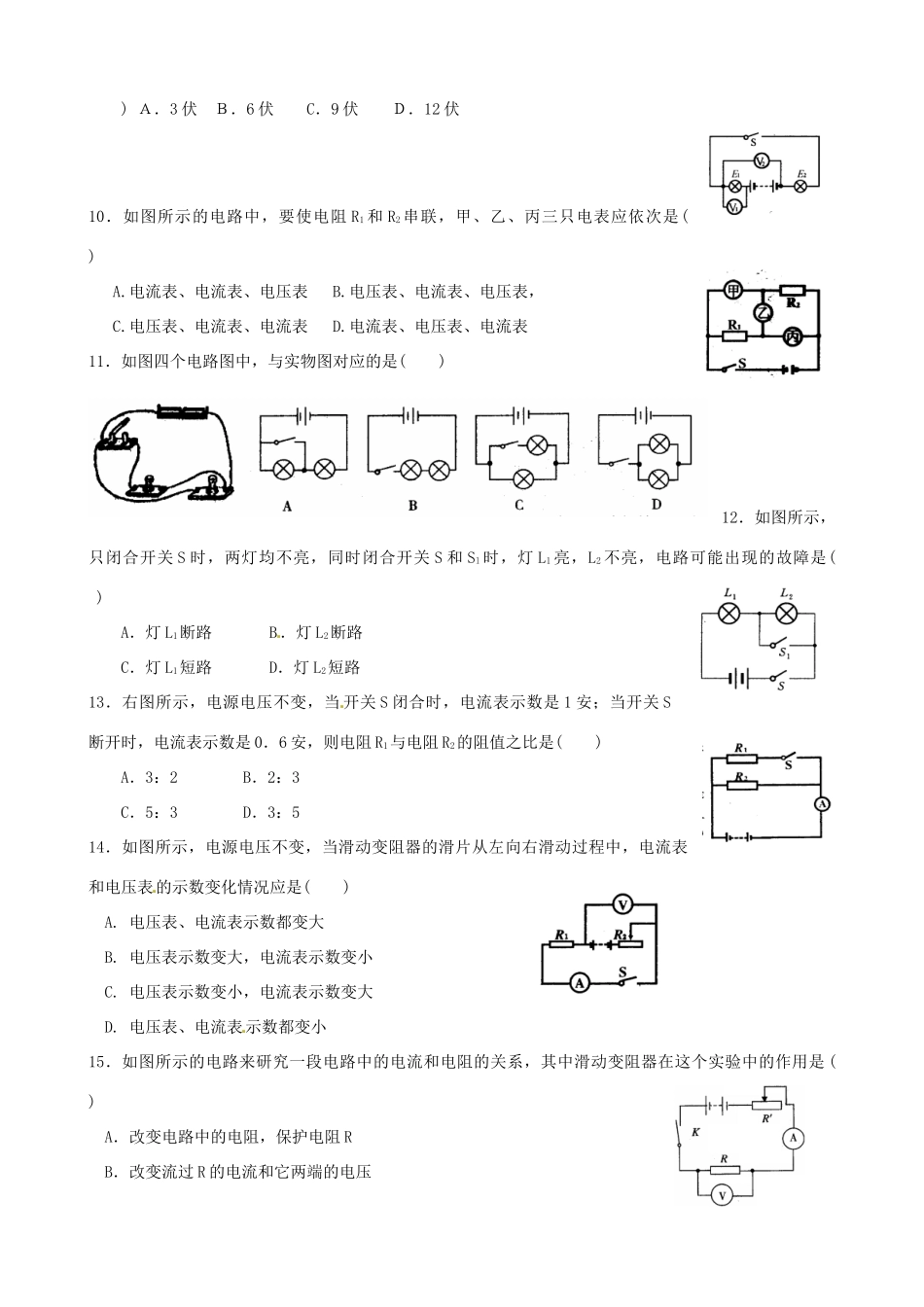

浙江省安吉县递铺镇三官中学2014年中考科学电路基础复习2１．绝缘体不容易导电是因为绝缘体内()A.没有电子B.几乎没有电荷C.正负电荷总数相等D.能够自由移动的电荷很少２．关于电流表的使用，下列叙述中错误的是()A.电流表可以直接接在电源两极上B.被测电流不要超过电流表的量程C.将电流表串联在被测电路中D.必须使电流从“+”接线柱流入，从“-”接线柱流出３．如图所示的物体中，制造它们的材料都是绝缘体的一组是()4．在温度一定时，比较两根镍铬合金线电阻的大小，下列说法正确的是()A.长导线的电阻大B.横截面积大的导线电阻大C.长度相等时，粗导线的电阻大D.横截面积相等时，长导线的电阻大5．如图所示，当S1、S2都闭合时，两个灯泡都能发光的是()6．如上图所示为滑动变阻器的结构示意图，将滑动变阻器的两个接线柱接到电路中，要求滑片P向右移动时，电路中的电流逐渐变小，连入电路的接线柱是()A．A和BB．B和CC．B和DD．A和D7.在一个电路中有两个完全相同的用电器，用电流表测量时发现通过每个用电器的电流大小都相等，则这两个用电器的连接()A.一定是串联B.一定是并联C.可能是串联；也可能是并联D.无法判断8.在下图所示的电路图中，能用电压表正确测出灯Ll两端电压的是()9．如图所示的电路中，当开关S闭合时，电压表Vl的示数为3伏，V2的示数为6伏，则电源电压为()Ａ．3伏Ｂ．6伏C．9伏Ｄ．12伏10．如图所示的电路中，要使电阻R1和R2串联，甲、乙、丙三只电表应依次是()A.电流表、电流表、电压表B.电压表、电流表、电压表，C.电压表、电流表、电流表D.电流表、电压表、电流表11．如图四个电路图中，与实物图对应的是()12．如图所示，只闭合开关S时，两灯均不亮，同时闭合开关S和Sl时，灯L1亮，L2不亮，电路可能出现的故障是()A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路13．右图所示，电源电压不变，当开关S闭合时，电流表示数是1安；当开关S断开时，电流表示数是0．6安，则电阻R1与电阻R2的阻值之比是()A．3：2B．2：3C．5：3D．3：514．如图所示，电源电压不变，当滑动变阻器的滑片从左向右滑动过程中，电流表和电压表的示数变化情况应是()A.电压表、电流表示数都变大B.电压表示数变大，电流表示数变小C.电压表示数变小，电流表示数变大D.电压表、电流表示数都变小15．如图所示的电路来研究一段电路中的电流和电阻的关系，其中滑动变阻器在这个实验中的作用是()A．改变电路中的电阻，保护电阻RB．改变流过R的电流和它两端的电压C．当改换电阻R时，调节滑动变阻器，使电压表的读数保持不变D．当改换电阻R时，调节滑动变阻器，使电流表的读数保持不变16．如右图所示，两盏相同的灯泡在电路闭合后都能正常发光。过一会儿，两盏灯都熄灭了，此时电路中的电流表没有示数，但电压表有示数，那么电路发生故障可能是（）A、灯泡L1灯丝断了B、灯泡L2灯丝断了C、灯泡L1短路D、灯泡L2短路17．如图所示的电路，当开关S合上时，A表和V表的读数变化为()A．A表示数变大，V表示数不变B．A表示数变大，V表示数变小C．A表示数变小，V表示数变小D．A表示数不变，V表示数不变18．两只定值电阻，甲标有"10Ω1A”,乙标有“15Ω0.6A”。把它们串联起来。两端允许加的最高电压是（）A．25伏B．19伏C．15伏D．10伏19．如图所示的电路中，R1=6欧，R2=12欧。当开关S闭合后，Al、A2的读数之比为（）A．3：1B．2：3C，1：3D．2：120．如图电路，电源电压为12伏保持不变，定值电阻R1=7欧，滑动变阻器Ro的最大阻值为5欧。当开关S闭合后，滑动变阻器滑片P从a端滑向b端的过程中，电压表示数的变化情况是()A．5V～12VB．12V～7VC．0V～5VD．0V～12V21.我国常用家庭电路的电压是伏；一节干电池的电压是伏。22．某电阻两端接1．5伏电压时，它的电阻是5欧。若将这个电阻两端改接2伏电压，它的电阻是欧。22．如下图所示，电路中电阻R1：R2＝1：3，则通过它们的电流之比I1：I2＝，它们两端的电压之比U1：U2＝。23．在“组成串联电路和并联电路”的实验中，小张将两个灯泡和一个开关与电源连成了一个电路，闭合开关后，发现两灯都不亮，经检查，小张发现有一个灯泡与灯座接触不良小张将这个灯泡安装好后，再次闭合...
