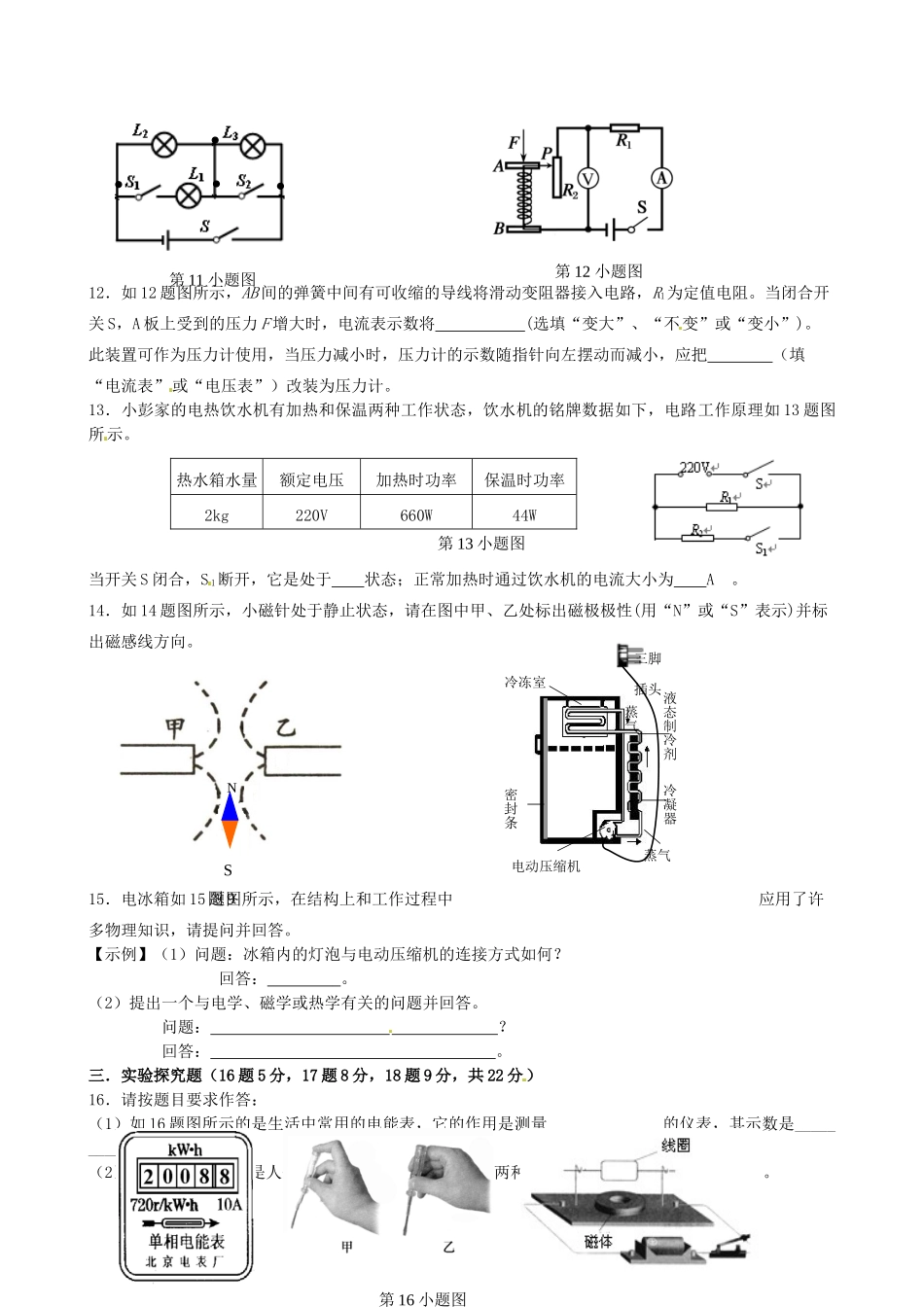

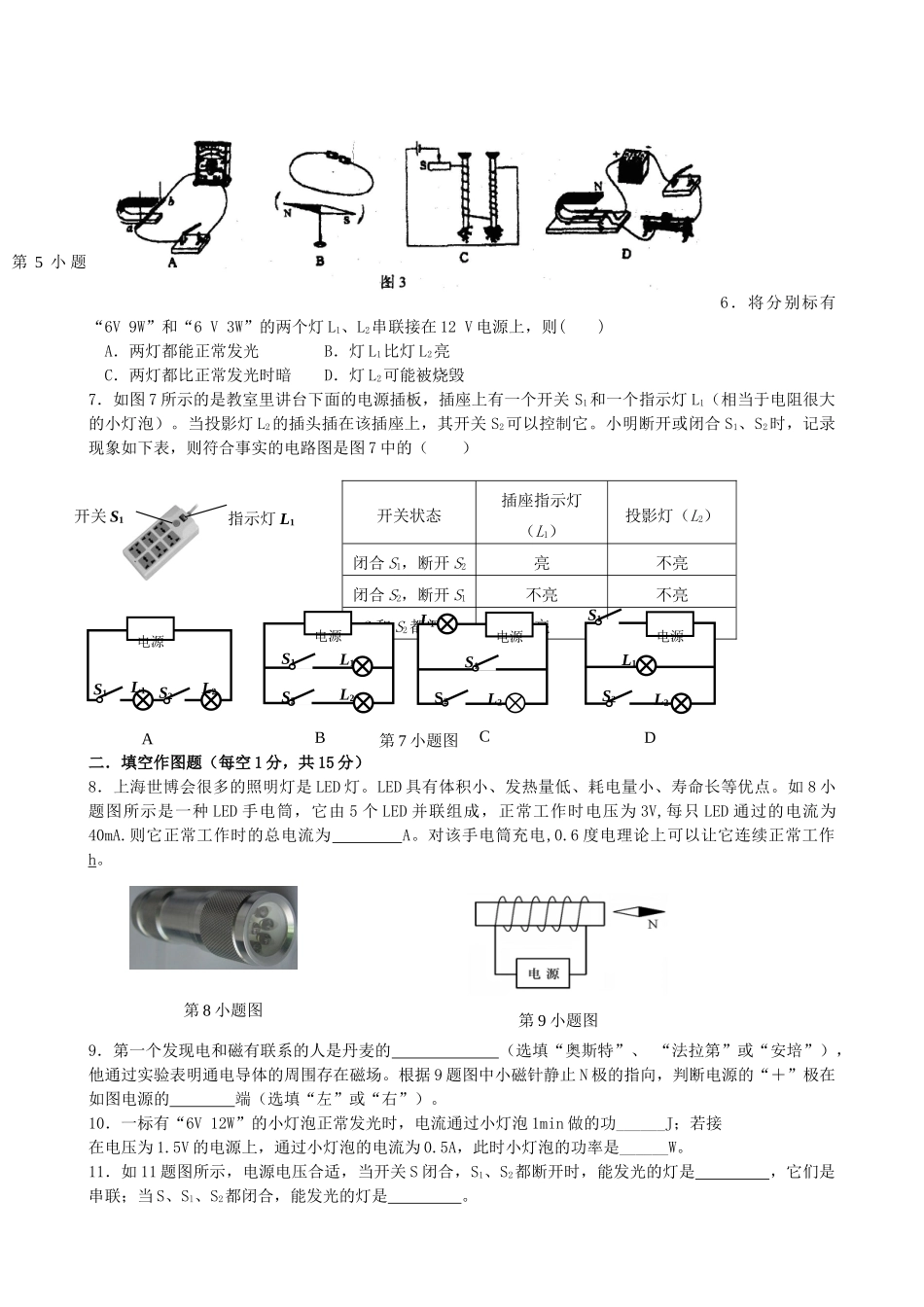

S图2宁阳21中2010-2011学年第二学期八年级物理期末试题（满分100分，考试时间60分钟）一．选择题(本题共7个小题，每小题只有1个正确选项，每题3分，共21分)1．通常情况下，下列用品中属于绝缘体的是（）A．硬币B．玻璃杯C．大地D．食醋2．击剑比赛中，当甲方运动员的剑（图中用S甲表示）击中乙方的导电服时，电路导通，乙方指示灯亮。下面能反映这种原理的电路是（）ABCD3．汽车在下雨或寒冷天气行车时，风档玻璃上往往会积水或积雪，影响驾驶员视野清晰和行车安全。新一代后风窗玻璃可通过玻璃内夹有的电热丝加热除雾、除冰、除霜，立即消除驾驶员的后顾之忧，这主要利用了金属的（）A．延展性B．导电性C．弹性D．磁性4．安全用电是保证人民生命财产安全的基本常识。如图l所示，符合安全用电的是()5．如图3所示是有关电与磁实验的装置图，其中用来研究磁场对电流作用的是()题号一二三四总分总分人得分题号1234567答案得分评卷人4小题图44第8小题图第7小题图6．将分别标有“6V9W”和“6V3W”的两个灯L1、L2串联接在12V电源上，则()A．两灯都能正常发光B．灯L1比灯L2亮C．两灯都比正常发光时暗D．灯L2可能被烧毁7．如图7所示的是教室里讲台下面的电源插板，插座上有一个开关S1和一个指示灯L1（相当于电阻很大的小灯泡）。当投影灯L2的插头插在该插座上，其开关S2可以控制它。小明断开或闭合S1、S2时，记录现象如下表，则符合事实的电路图是图7中的（）二．填空作图题（每空1分，共15分）8．上海世博会很多的照明灯是LED灯。LED具有体积小、发热量低、耗电量小、寿命长等优点。如8小题图所示是一种LED手电筒，它由5个LED并联组成，正常工作时电压为3V,每只LED通过的电流为40mA.则它正常工作时的总电流为A。对该手电筒充电,0.6度电理论上可以让它连续正常工作h。9．第一个发现电和磁有联系的人是丹麦的（选填“奥斯特”、“法拉第”或“安培”），他通过实验表明通电导体的周围存在磁场。根据9题图中小磁针静止N极的指向，判断电源的“＋”极在如图电源的端（选填“左”或“右”）。10．一标有“6V12W”的小灯泡正常发光时，电流通过小灯泡1min做的功______J；若接在电压为1.5V的电源上，通过小灯泡的电流为0.5A，此时小灯泡的功率是______W。11．如11题图所示，电源电压合适，当开关S闭合，S1、S2都断开时，能发光的灯是，它们是串联；当S、Sl、S2都闭合，能发光的灯是。开关状态插座指示灯（L1）投影灯（L2）闭合S1，断开S2亮不亮闭合S2，断开S1不亮不亮S1和S2都闭合亮亮指示灯L1开关S1BACD电源S1S2L1L2电源S1S2L1L2电源S1S2L1L2电源S1S2L1L2第9小题图第5小题图冷冻室电动压缩机液态制冷剂蒸气蒸气密封条三脚插头冷凝器第11小题图12．如12题图所示，AB间的弹簧中间有可收缩的导线将滑动变阻器接入电路，R1为定值电阻。当闭合开关S，A板上受到的压力F增大时，电流表示数将(选填“变大”、“不变”或“变小”)。此装置可作为压力计使用，当压力减小时，压力计的示数随指针向左摆动而减小，应把（填“电流表”或“电压表”）改装为压力计。13．小彭家的电热饮水机有加热和保温两种工作状态，饮水机的铭牌数据如下，电路工作原理如13题图所示。当开关S闭合，S1断开，它是处于状态；正常加热时通过饮水机的电流大小为A。14．如14题图所示，小磁针处于静止状态，请在图中甲、乙处标出磁极极性(用“N”或“S”表示)并标出磁感线方向。15．电冰箱如15题图所示，在结构上和工作过程中应用了许多物理知识，请提问并回答。【示例】（1）问题：冰箱内的灯泡与电动压缩机的连接方式如何？回答：。（2）提出一个与电学、磁学或热学有关的问题并回答。问题：？回答：。三．实验探究题（16题5分，17题8分，18题9分，共22分）16．请按题目要求作答：（1）如16题图所示的是生活中常用的电能表，它的作用是测量______________的仪表，其示数是_____________kW•h。（2）如图16题图所示是人们用测电笔辨别火线和零线的两种使用方法，其中正确的是。热水箱水量额定电压加热时功率保温时功率2kg220V660W44W第13小题图第12小题图NS图9第16小题图32100.60.40.20A－0.63（3）如16题图是小袁同学探究“让线圈转...
