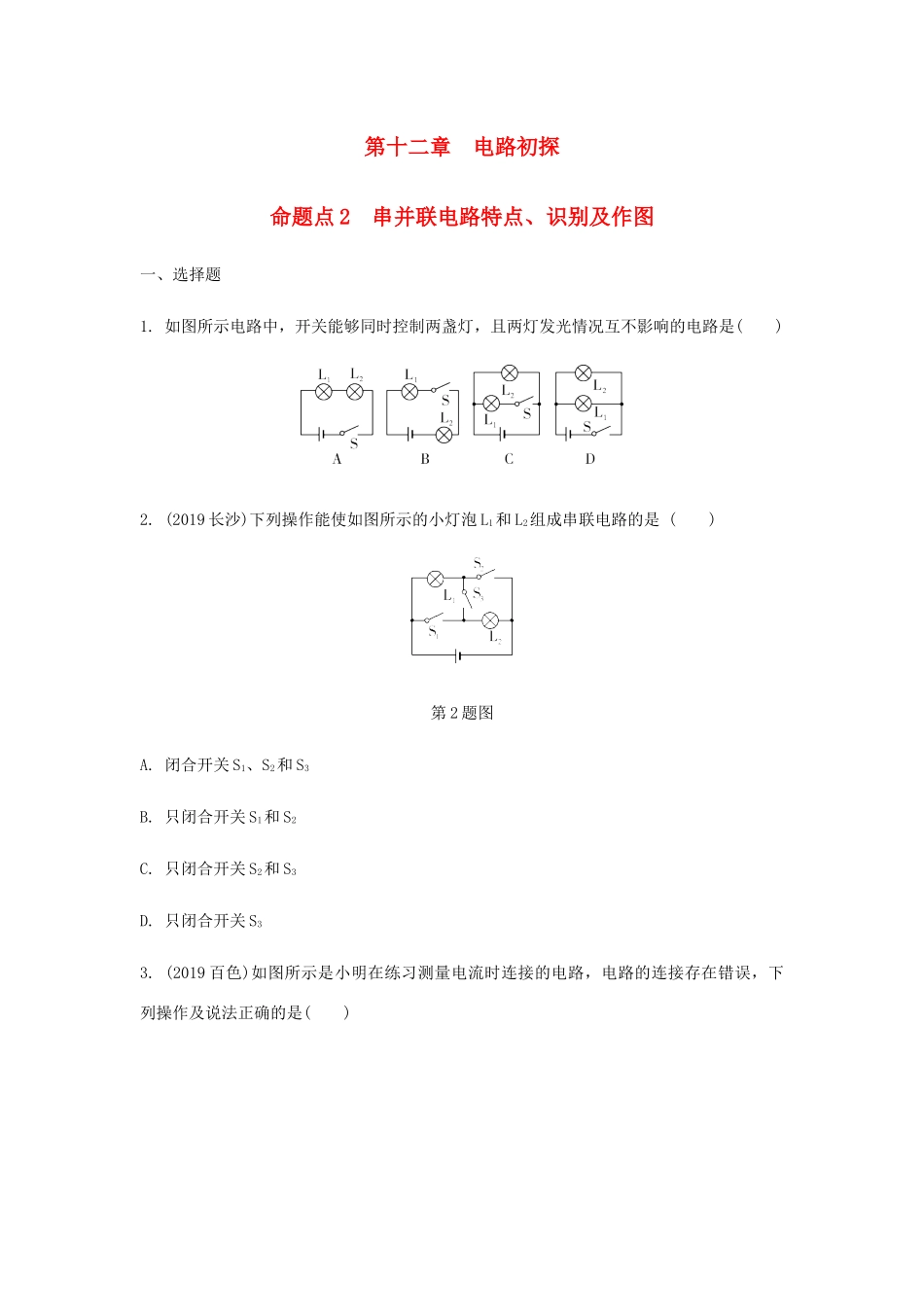

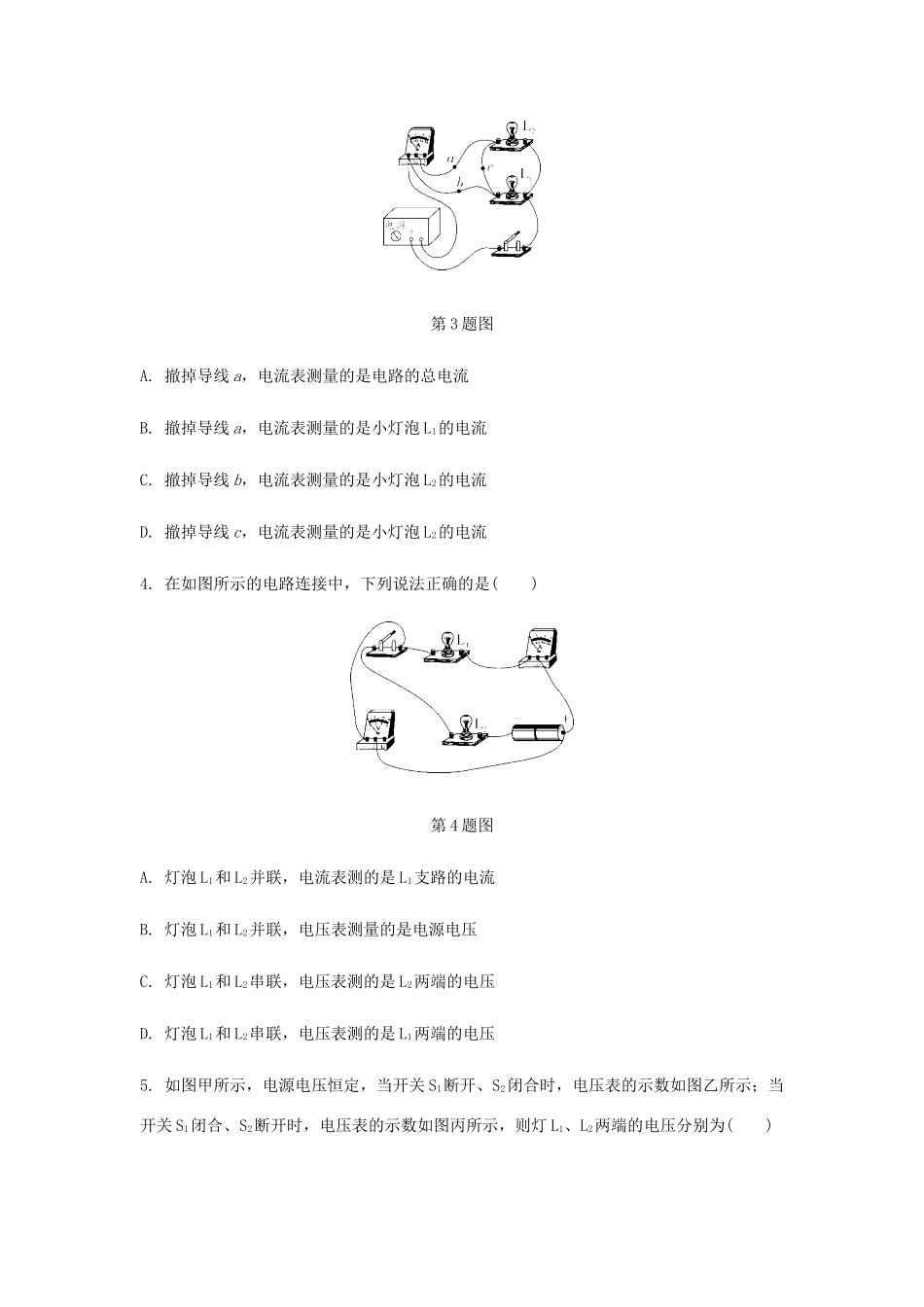

第十二章电路初探命题点2串并联电路特点、识别及作图一、选择题1.如图所示电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是()2.(2019长沙)下列操作能使如图所示的小灯泡L1和L2组成串联电路的是()第2题图A.闭合开关S1、S2和S3B.只闭合开关S1和S2C.只闭合开关S2和S3D.只闭合开关S33.(2019百色)如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是()第3题图A.撤掉导线a，电流表测量的是电路的总电流B.撤掉导线a，电流表测量的是小灯泡L1的电流C.撤掉导线b，电流表测量的是小灯泡L2的电流D.撤掉导线c，电流表测量的是小灯泡L2的电流4.在如图所示的电路连接中，下列说法正确的是()第4题图A.灯泡L1和L2并联，电流表测的是L1支路的电流B.灯泡L1和L2并联，电压表测量的是电源电压C.灯泡L1和L2串联，电压表测的是L2两端的电压D.灯泡L1和L2串联，电压表测的是L1两端的电压5.如图甲所示，电源电压恒定，当开关S1断开、S2闭合时，电压表的示数如图乙所示；当开关S1闭合、S2断开时，电压表的示数如图丙所示，则灯L1、L2两端的电压分别为()第5题图A.3.5V、8.5VB.8.5V、3.5VC.3.5V、5.0VD.5.0V、3.5V二、填空与作图题6.(2019贺州)为了探究串联电路的特点，某组同学设计了如图所示电路进行实验．闭合开关，用电流表分别测出A、B、C三处的电流IA、IB、IC；用电压表分别测出AB、BC、AC两点间的电压UAB、UBC、UAC.你认为串联电路的电流关系式是：________(使用题中符号写出关系式)，电压的关系式是UAC________UAB＋UBC(选填“＝”“<”或“>”)．第6题图7.(2019毕节)如图甲所示电路，当开关S1、S2闭合后，与R2是________(选填“串”或“并”)联的．电流表测量的是通过________(选填“干路”“R1”或“R2”)的电流，电流表的指针偏转如图乙所示，电流表的示数为________A.第7题图8.在“测定小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V，电阻约为10Ω.请你用笔画线代替导线，将实物图电路连接完整(注意电表选择合适的量程)．第8题图参考答案及解析命题点2串并联电路特点、识别及作图1.D2.D【解析】由电路图可知，要使灯泡L1和L2组成串联电路，应使电流只有一条路径，则应只闭合开关S3，同时断开开关S1、S2，对照选项可知，只有D操作正确．故选D.3.D【解析】撤掉导线a时，灯泡L1和L2并联，电流表没有被接入电路，电流表的示数为零，A、B错误；撤掉导线b时，灯泡L1和L2并联，电流表接在干路上，电流表测量干路电流，C错误；撤掉导线c时，灯泡L1和L2并联，电流表与L2串联，电流表测量小灯泡L2的电流，D正确．故选D.4.D5.C6.IA＝IB＝IC＝7.串干路0.28【解析】由电路图可知，当开关S1、S2闭合时，R1与R2并联，电流表与R2串联，所以电流表测量通过R2的电流；电流表接在干路上，测量的是干路上的电流；由图可知，电流表接入的量程为0～0.6A，分度值为0.02A，示数为0.28A.8.如答图所示第8题答图
