PROTEUS-V8中文版最新技术及实验室VIP免费

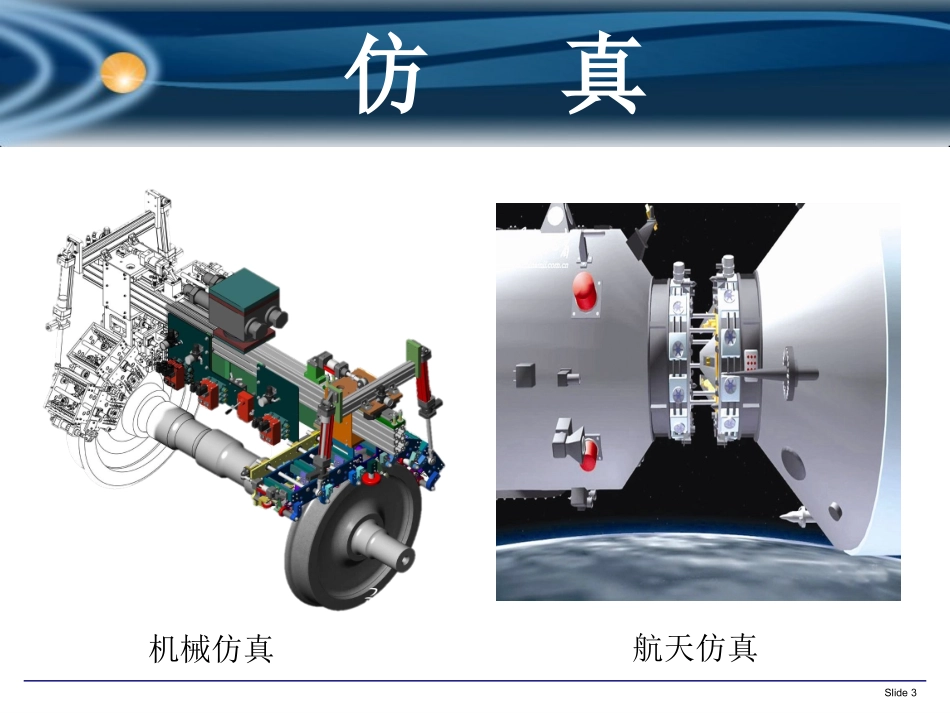

Slide1Slide2哈尔滨工业大学测控技术实验中心Slide3仿真机械仿真航天仿真ProteusV8CADConnectionSlide5电子系统仿真——PROTEUS在过去的十年中ProteusV8发生了最重大的改变，在此我们将为您一一呈现：ProteusV8概况介绍总体结构上的变化以及它的意义应用程序的构架的变化新的以及增强的ProteusVSM的特点新的以及增强的PCB设计的特点附加的学习资源12345Slide6电子系统仿真——PROTEUSSlide7ISIS设计仿真平台VSM嵌入式仿真器ARESPCB设计平台ProteusDesignSuite原理图设计原理图调试PCB设计PCB3D预览生成光绘文件单片机仿真8086仿真ARM仿真DSP仿真Cortex-M3仿真VSMStudio信号分析ProSPICE混合模式仿真器ASF高级图表仿真模拟电路仿真数字电路仿真框架PROTEUSV8概要ProteusV8应用程序框架Slide9ProteusV7应用程序架构在Proteus7.x我们在完成一个工程的时要分为单独的项目和不同阶段进行设计（如：原理图设计和仿真要在ISIS中进行，PCB设计在ARES中进行）。软件模块（ISIS和ARES）之间的通信和交互是有限的，基本上是在同一个方向。Slide10ProteusV81）模块化BOMDesignExplorerSimulationControlGraphsSchematicCapture3DVisualisation这些新的应用模块都可以通过定义的接口，以更加灵活的方式与对方沟通。ProteusV8结构上最重要的变化是ISIS和ARES两个原本分开的应用模块再细分成了多个DLL（DynamicLinkLibrary）应用模块。PCBLayoutGerberViewer/EditorVSMStudioIDELibraryManagerSlide11ProteusV82)公用数据库SchematicComponentPCBFootprintPropertiesProteus的数据库已经完全重新设计，从而形成一个共同的数据库。2、所有的应用程序模块(ISIS,ARES,BOM,etc.)可以访问相同的数据库。3、系统变得更灵活和实时交互性（例如：在一个应用程序更改模块能自动反映在其他应用程序模块）。1、该数据库包含了项目中使用的部件的信息。（例如：包含原理图元件和PCB信息，以及系统和用户的属性）。Slide12ProteusV83)唯一的应用程序构架ProteusV8有唯一的应用程序架构，所有的应用程序模块和通用的数据库已经被整合到一个框架。ProteusV8的框架本质上是一个应用程序包含多个选项卡。一般情况下,您只有一个窗口,但您可以拖动界面上的标签来创建新的窗口。Slide13ProteusV84）安装和主页概述ProteusV8的主页是一个新的应用程序模块。它是导入或创建项目，以及启动帮助和下载软件更新的起点。主页应用程序模块工具栏位于Proteus主页构架的顶端，且允许您打开或新建相应的应用程序。主页工具栏ProteusV8所有工程数据都储存在一个目录(*.pdsprj)下，一个独立的工作区文件存储位置的帧标签。安装和文件信息在默认条件下，ProteusV8的所有只读目录安装到C:\ProgramFiles，所有读写目录(例如Libraries)安装到C:\ProgramData。ProteusV8VSMProteusV8原理图的设计Slide156、灵活多样的设计输出Proteus原理图设计特点Slide16仿真工具Slide17探针Slide18DC：直流电压源Sine：正弦波发生器Pulse：脉冲发生器Exp：指数脉冲发生器SFFM：单频率调频波信号发生器Pwlin：任意分段线性脉冲信号发生器File：文件信号发生器Audio：音频信号发生器DState：稳态逻辑电平发生器DEdge：单边沿信号发生器DPulse：单周期数字脉冲发生器DClock：数字时钟信号发生器DPattern：模式信号发生器Scriptable：可编程信号源14种信号源Slide19模拟图表（ANALOGUE）数字图表(DIGITAL)混合分析图表(MIXED)频率分析图表(FREQUENCY)转移特性分析图表(TRANSFER)噪声分析图表(NOISE)失真分析图表(DISTORTION)傅立叶分析图表(FOURIER)音频分析图表(AUDIO)交互分析图表(INTERACTIVE)一致性分析图表(CONFORMANCE)直流扫描分析图表(DCSWEEP)交流扫描分析图表(ACSWEEP)13种仿真图标Slide20虚拟示波器(OSCILLOSCOPE)逻辑分析仪(LOGICANALYSER)计数/定时器(COUNTERTIMER)虚拟终端(VIRUALTERMINAL)信号发生器(SIGNALGENERATOR)模式发生器(PATTERNGENERATOR)交直流电压表和电流表（AC/DCVoltmeters/Ammeters）SPI调试器(SPIDEBUGGER)I2C调试器(I2CDEBUGGER)USB调试器(US...
