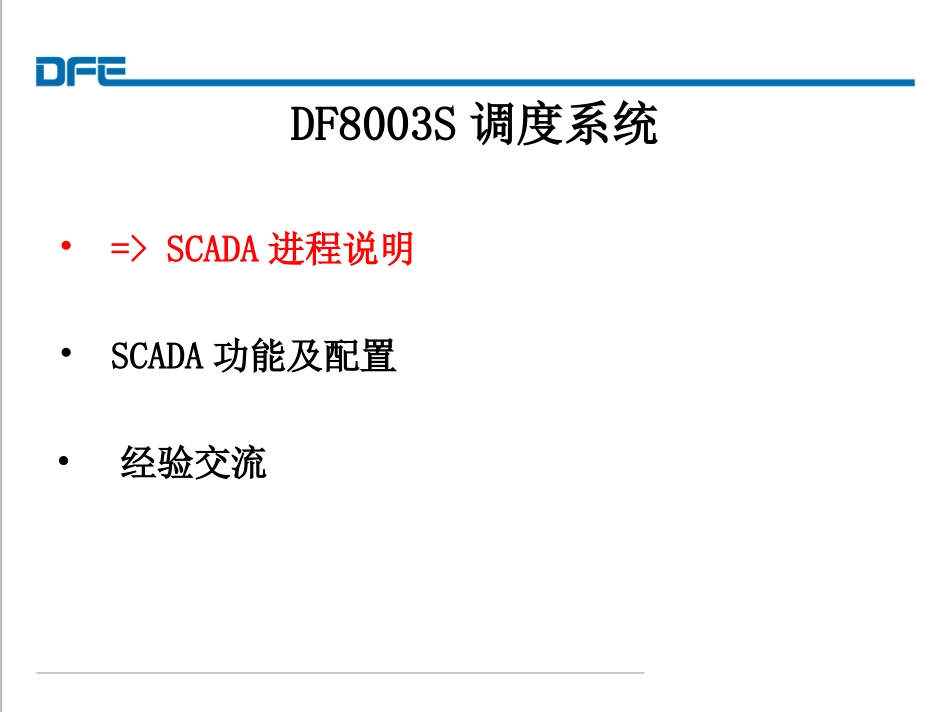

DF8003SSCADA部分DF8003S调度系统•=>SCADA进程说明•SCADA功能及配置•经验交流SCADA进程说明•1、SCADA_Server进程前置机接收数据处理，事故判别，邮件处理，遥控遥调处理，事项处理，积分电度，基本计算处理，旁路替代•2、CMDL_Server计算语言处理•3、PDR_Server事故追忆处理•4、TOPO_Server网络拓扑计算•5、SCADA_Save数据存盘处理•6、PROT_Server保护信息处理•7、scadamap参数映射及连接关系生成•8、rdbdataserv实时库进程•9、datsrv数据刷新流处理•10、SCADA_Log全息数据、日志DF8003S调度系统•SCADA进程说明•=>SCADA功能及配置•经验交流SCADA功能及配置•1遥测数据处理功能•1.1支持多种采集方式可支持常规RTU采集方式，网络RTU采集方式。采集量须指定正确的“采集方式”，并确保“计算量标志”为0。对应域：“采集方式”。•1.2工程量转换•采集量必须设置工程量转换相关参数：最大标度、最小标度、最大工程、最小工程，参见SCADA数据库说明。SCADA功能及配置•1.3零漂处理•某些类型的遥测，当其值小于一定范围时被认为是变送器残差，应将其归零处理。一般用于电压量。对应域：“零值范围”，该值为正数，如果遥测值的绝对值小于零值范围就把遥测值归零处理。•1.4非法值过滤•对任何遥测，根据需要均可设置其可能的取值范围。超出该范围的值将被舍弃。对应域：“最大非法”、“最小非法”。如果超过非法值生成非法事项，恢复后生成恢复事项。对非法的数据仍然采用，只是置数据非法标志为1，在数据存盘时置flag为非法值。SCADA功能及配置•1.5跳变滤波处理•遥测跳变滤波处理。遥测本帧变化（当前点的值与上一点的差）大于此限值的遥测将被弃舍。如连续8秒重复出现大于同侧跳变限值的数值时，则采用此值。对应域：“最大增量”。•1.6标准计算功能•非采集遥测量须指定其“计算量标志”为1，系统支持功率因数、视在功率的标准计算，此类计算量可在“计算方式”域指定正确的计算方式。SCADA功能及配置•1.7越限处理•限值设定：对须处理越限的遥测量，根据需要选择“事项处理”为适当的方式。本系统提供‘操作’、‘紧急’、‘事故’三个等级的越限处理，设置其“上限”、“下限”为相应的值。对需要限值分时段处理的，设置“时段限值”域等于1，同时在《遥测限值时段类型》和《遥测限值时段参数表》中填写限值。对设置了‘时段限值’域，但是没有在相应的时段类型表和时段参数表中填写记录，则认为报警非法，不再进行报警处理。•越限报警延时：非特别重要的遥测量处理操作限时可设定遥测值超越限值后不立即生成越限事项，而是延时一定时间，若在延时时间内遥测值回复至正常范围，不生成越限事项，否则生成事项。对应域：“报警延时”，单位为秒。紧急限、事故限认为比较重要不做延时处理。SCADA功能及配置•恢复系数：用于防止遥测值在限值附近抖动时造成频繁报警。以越上限为例，假设上限A，下限B，恢复系数C。首先遥测值升至>A时，生成越限事项，然后遥测值下降至低于A-（A-B）*C时，方生成越限恢复事项。对应域：“恢复系数”，一般设置为0.02即2%.•报警方式选择：可供选择的方式有：（实时）打印、登录、（语音）报警、推图四种，对于‘操作’、‘紧急’、‘事故’三个等级可分别设定。若须推图告警方式，应设定“报警图”名。•自定义事项描述语句：须登录告警时，应选择“报警句”为正确的事项描述语句。SCADA功能及配置•1.8多源数据处理•对同一个物理量，DF8003S支持多个数据来源，并根据RTU的状态，选用其中正确的或较合理的作为该物理量的值，赋予遥测参数表中的特定遥测记录。原则是第一个源的优先级最高，下面依次降低。当当前源的前一个源的RTU状态恢复则程序自动切换有效源为前一个源。需要多源处理的选中“多源标志”。多源分两种，一种是点多源，一种是站多源。点多源的启用需要设置《程序注册表》代码为“multsrcp“的‘整形数键值’域为1，站多源的启用需要设置《程序注册表》代码为”multsrcrtu“的‘整形数键值’域为1。SCADA功能及配置•1.9电压合格率计算•线电压类遥测量须设置“电压限值”域。SCADA_Save存盘进程保存分钟数据时，...
