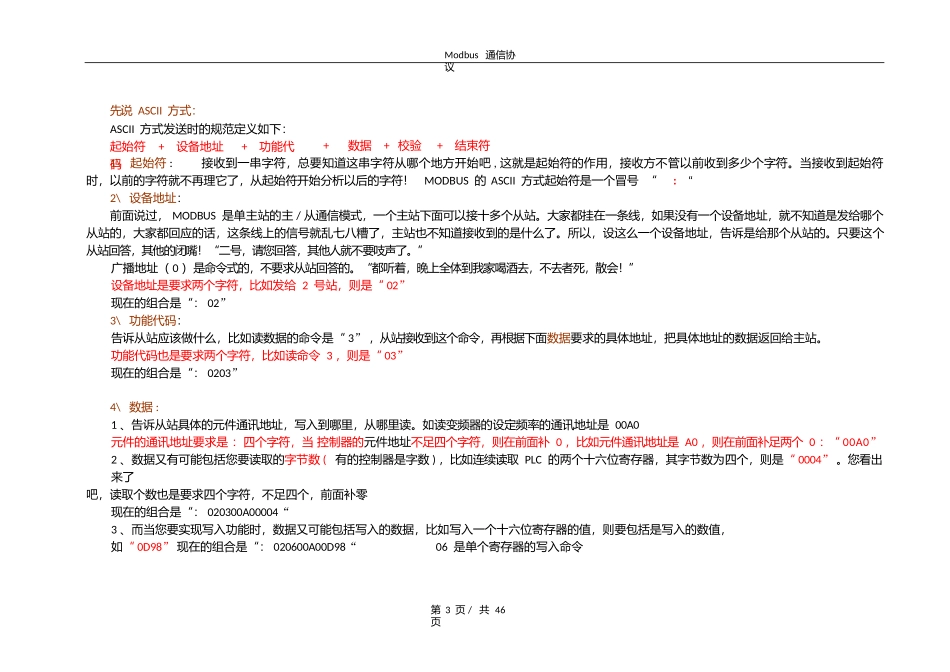

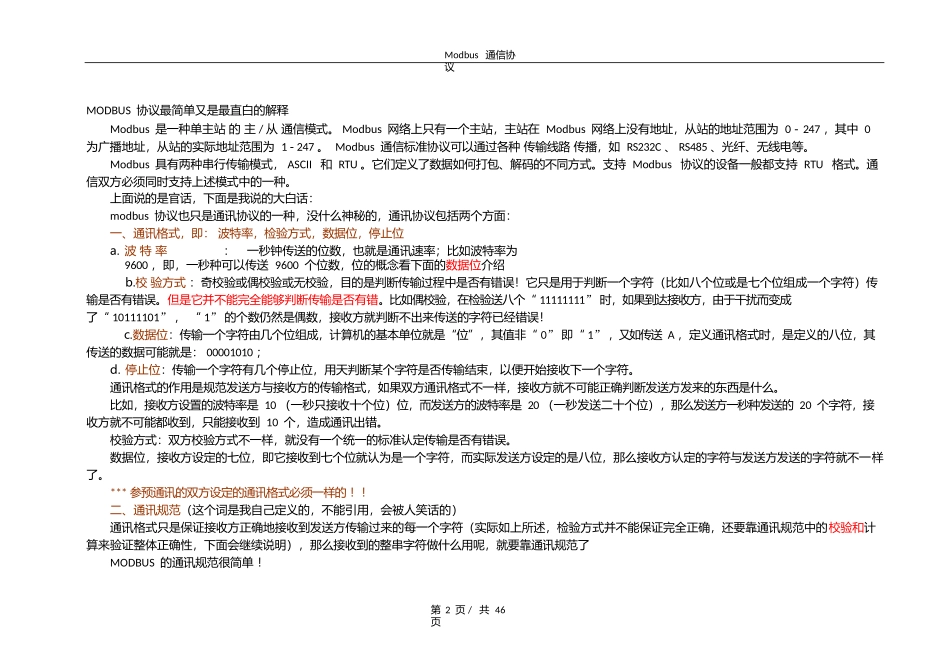

Modbus通信协议Modbus第1页/共46页通讯协议（RTU传输模式）本说明仅做内部参考，详细请参阅英文版本。Modbus通信协议MODBUS协议最简单又是最直白的解释Modbus是一种单主站的主/从通信模式。Modbus网络上只有一个主站，主站在Modbus网络上没有地址，从站的地址范围为0‐247，其中0为广播地址，从站的实际地址范围为1‐247。Modbus通信标准协议可以通过各种传输线路传播，如RS232C、RS485、光纤、无线电等。Modbus具有两种串行传输模式，ASCII和RTU。它们定义了数据如何打包、解码的不同方式。支持Modbus协议的设备一般都支持RTU格式。通信双方必须同时支持上述模式中的一种。上面说的是官话，下面是我说的大白话：modbus协议也只是通讯协议的一种，没什么神秘的，通讯协议包括两个方面：一、通讯格式，即：波特率，检验方式，数据位，停止位a.波特率：一秒钟传送的位数，也就是通讯速率；比如波特率为9600，即，一秒种可以传送9600个位数，位的概念看下面的数据位介绍b.校验方式：奇校验或偶校验或无校验，目的是判断传输过程中是否有错误！它只是用于判断一个字符（比如八个位或是七个位组成一个字符）传输是否有错误。但是它并不能完全能够判断传输是否有错。比如偶校验，在检验送八个“11111111”时，如果到达接收方，由于干扰而变成了“10111101”，“1”的个数仍然是偶数，接收方就判断不出来传送的字符已经错误！c.数据位：传输一个字符由几个位组成，计算机的基本单位就是“位”，其值非“0”即“1”，又如传送A，定义通讯格式时，是定义的八位，其传送的数据可能就是：00001010；d.停止位：传输一个字符有几个停止位，用天判断某个字符是否传输结束，以便开始接收下一个字符。通讯格式的作用是规范发送方与接收方的传输格式，如果双方通讯格式不一样，接收方就不可能正确判断发送方发来的东西是什么。比如，接收方设置的波特率是10（一秒只接收十个位）位，而发送方的波特率是20（一秒发送二十个位），那么发送方一秒种发送的20个字符，接收方就不可能都收到，只能接收到10个，造成通讯出错。校验方式：双方校验方式不一样，就没有一个统一的标准认定传输是否有错误。数据位，接收方设定的七位，即它接收到七个位就认为是一个字符，而实际发送方设定的是八位，那么接收方认定的字符与发送方发送的字符就不一样了。***参预通讯的双方设定的通讯格式必须一样的！！二、通讯规范（这个词是我自己定义的，不能引用，会被人笑话的）通讯格式只是保证接收方正确地接收到发送方传输过来的每一个字符（实际如上所述，检验方式并不能保证完全正确，还要靠通讯规范中的校验和计算来验证整体正确性，下面会继续说明），那么接收到的整串字符做什么用呢，就要靠通讯规范了MODBUS的通讯规范很简单！第2页/共46页Modbus通信协议先说ASCII方式：ASCII方式发送时的规范定义如下：起始符+设备地址+功能代码第3页/共46页+数据+校验+结束符1\起始符:接收到一串字符，总要知道这串字符从哪个地方开始吧,这就是起始符的作用，接收方不管以前收到多少个字符。当接收到起始符时，以前的字符就不再理它了，从起始符开始分析以后的字符！MODBUS的ASCII方式起始符是一个冒号“:“2\设备地址：前面说过，MODBUS是单主站的主/从通信模式，一个主站下面可以接十多个从站。大家都挂在一条线，如果没有一个设备地址，就不知道是发给哪个从站的，大家都回应的话，这条线上的信号就乱七八糟了，主站也不知道接收到的是什么了。所以，设这么一个设备地址，告诉是给那个从站的。只要这个从站回答，其他的闭嘴！“二号，请您回答，其他人就不要吱声了。”广播地址（0）是命令式的，不要求从站回答的。“都听着，晚上全体到我家喝酒去，不去者死，散会！”设备地址是要求两个字符，比如发给2号站，则是“02”现在的组合是“：02”3\功能代码：告诉从站应该做什么，比如读数据的命令是“3”，从站接收到这个命令，再根据下面数据要求的具体地址，把具体地址的数据返回给主站。功能代码也是要求两个字符，比如读命令3，则是“03”现在的组合是“：0203”4\数据:1、告诉从站具体的元件通讯地址，写入到哪里，从哪里读...
