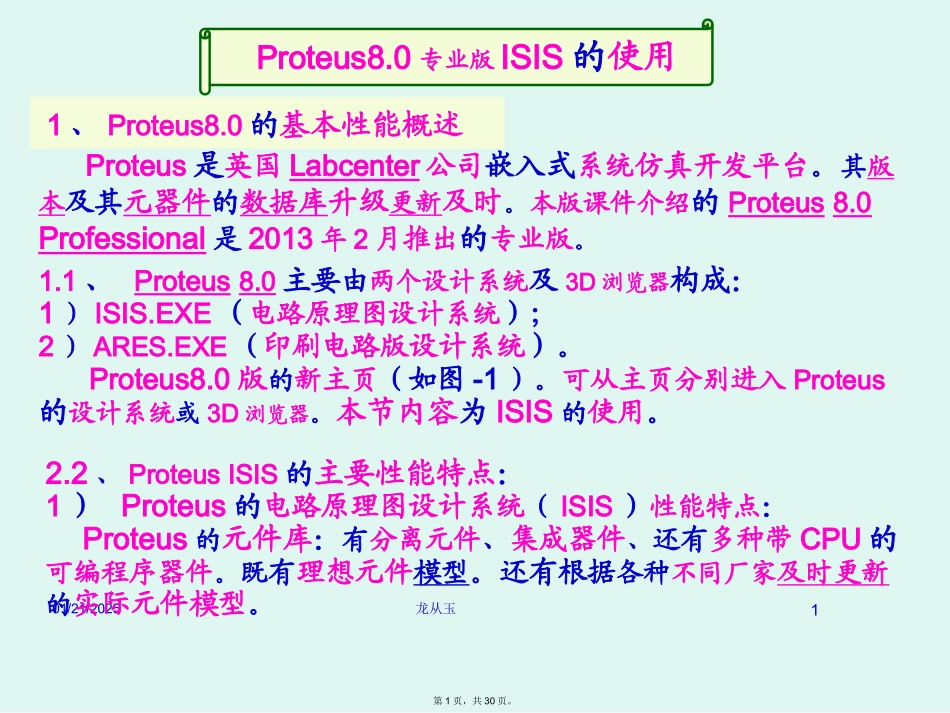

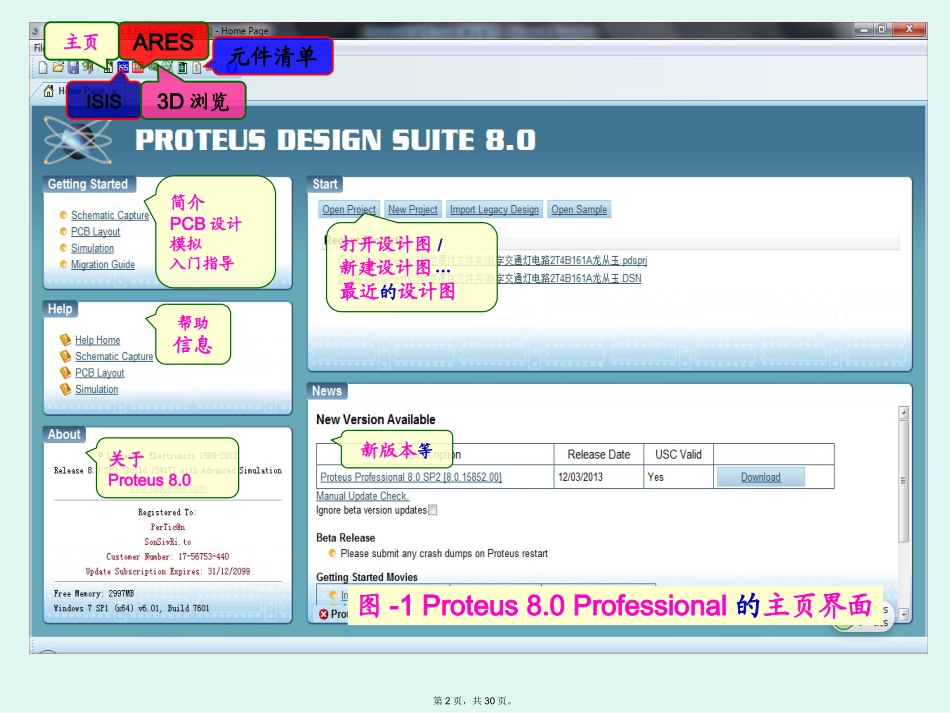

01/21/2025龙从玉1Proteus8.0专业版ISIS的使用1、Proteus8.0的基本性能概述1.1、Proteus8.0主要由两个设计系统及3D浏览器构成：1）ISIS.EXE（电路原理图设计系统）；2）ARES.EXE（印刷电路版设计系统）。Proteus8.0版的新主页（如图-1）。可从主页分别进入Proteus的设计系统或3D浏览器。本节内容为ISIS的使用。Proteus是英国Labcenter公司嵌入式系统仿真开发平台。其版本及其元器件的数据库升级更新及时。本版课件介绍的Proteus8.0Professional是2013年2月推出的专业版。2.2、ProteusISIS的主要性能特点：1）Proteus的电路原理图设计系统（ISIS）性能特点：Proteus的元件库：有分离元件、集成器件、还有多种带CPU的可编程序器件。既有理想元件模型。还有根据各种不同厂家及时更新的实际元件模型。第1页，共30页。01/21/2025龙从玉2主页ISISARES3D浏览图-1Proteus8.0Professional的主页界面元件清单关于Proteus8.0帮助信息简介PCB设计模拟入门指导新版本等打开设计图/新建设计图…最近的设计图第2页，共30页。01/21/2025龙从玉32）Proteus的电路原理图设计系统的仿真实验功能：Proteus的电路原理图设计系统不仅能做电路基础实验、模拟电路实验与数字电路实验，而且能做单片机与接口实验。为课程设计与毕业设计提供综合系统仿真。由于Proteus的元件库以真实生产厂家的及时更新的参数建模，所以仿真分析与实验数据真实可信。在Proteus8.0的交互式仿真中，还能用直观地用颜色表示电压的大小，用箭头表示电流的方向。Proteus是目前在高校的实验教学中应用较多的软件。3）Proteus的印刷电路版设计系统(ARES)的性能特点：Proteus的印刷电路版设计系统同样采用年度更新升级，PCB的功能更加完备。目前，有关国际行业的ProteusARES不同等级认证考试，有利于大学生实验、实习实践及毕业就业的技术储备。另有Proteus8.0的使用(2)，讲解印刷电路版设计(ARES)。第3页，共30页。01/21/2025龙从玉42.1、Proteus8.0中ISIS的主窗口介绍：1）三大窗口：①编辑窗口、②器件工具窗口、③浏缆窗口。2）两大菜单：主菜单与辅助工具菜单（通用工具及专用工具）。2.2、主菜单简介:1）文件菜单：新建/加载/保存/打印。2）编辑菜单：取消/剪切/考贝/粘贴。3）浏览菜单：图纸网络设置/快捷工具选项。4）工具菜单：实时标注/自动放线/网络表生成/电气规则检查。5）设计菜单：设计属性编辑/添加/删除图纸/电源配置。6）图表分析菜单:传输特性/频率特性分析/编辑图形/运行分析。7）调试菜单：起动调试/复位调试。8）库操作菜单：器件封装库/编辑库管理。9）模板菜单：设置模板格式/加栽模板。10）系统菜单：设置运行环境/系统信息/文件路径。11）帮助菜单：帮助文件/设计实例。2、Proteus8.0中ISIS的介绍：第4页，共30页。01/21/2025主页文件(F)编辑(E)浏览(V)工具(T)设计(D)绘图(G)除错(D)库(L)模板(T)系统(S)帮助(H)龙从玉52.3、Proteus中ISIS的主窗口示意图ISIS通用工具菜单专用工具菜单电路编辑窗口坐标原点浏览窗口器件工具列表窗口ARES电气规则检查主菜单交互仿真按键元件清单第5页，共30页。01/21/2025龙从玉62.4、Proteus的主菜单示意图文件(F)编辑(E)浏览(V)工具(T)设计(D)绘图(G)调试(D)库(L)模板(T)系统(S)帮助(H)点击主菜单第6页，共30页。01/21/2025龙从玉7主菜单编辑工具←点击鼠标:点击此键可取消左键的放置功能，但可编辑对象。←选择元器件:在元件表选中器件,在编辑窗中移动鼠标,点击左键放置器件。←标注联接点:当两条连线交叉时,放个接点表示连通。←标志网络线标号:电路联线可用网络标号代替,相同标号的线是相同的。←放置文本说明:是对电路的说明,与电路仿真无关!←放置总线:当多线并行简化联线,用总线标示。←放置器件引脚:有普通.反相.正时钟.反时钟.短引脚.总线。←放置图纸内部终端:有普通.输入.输出.双向.电源.接地.总线。←放置子电路:可将部分电路以子电路形式画在另一图纸上。调试工具←放置分析图:有模拟.数字.混合.频率特性.传输特性.噪声分析等。←放置录放音设置:←放置电源.信号源:有直流电源,正弦信号源,脉冲信号源等。←放置电压电流探针:显示网络线上的电压或串联在指定的网...
