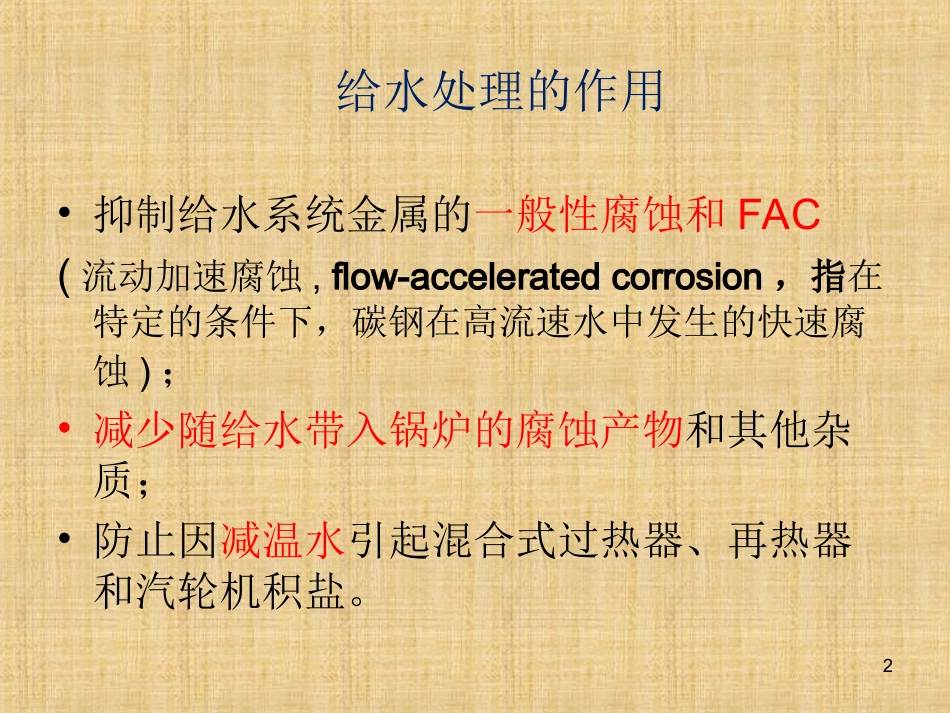

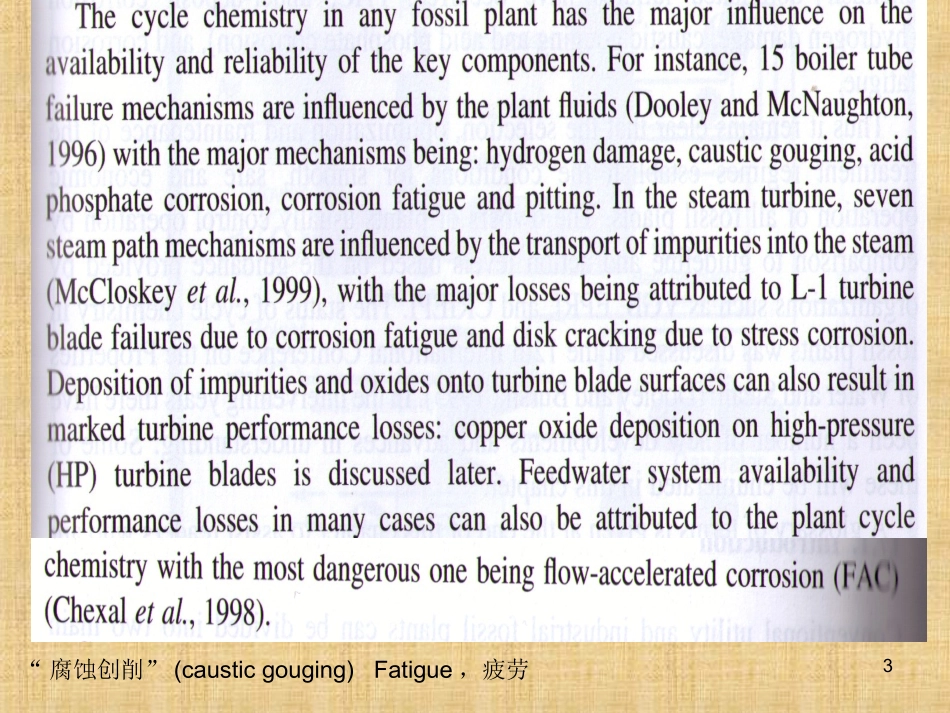

电站锅炉给水化学工况的选择与转换1给水处理的作用•抑制给水系统金属的一般性腐蚀和FAC(流动加速腐蚀,flow-acceleratedcorrosion，指在特定的条件下，碳钢在高流速水中发生的快速腐蚀)；•减少随给水带入锅炉的腐蚀产物和其他杂质；•防止因减温水引起混合式过热器、再热器和汽轮机积盐。2“腐蚀创削”(causticgouging)Fatigue，疲劳3给水水化学工况的选择火电厂的运行实践表明，腐蚀、磨蚀等对设备的可靠性及运行寿命有巨大的影响，而控制腐蚀、沉积以及其他炉前部分、锅炉、汽轮机和凝结水管路中引起故障的因素方面，系统化学（CycleChemistry）起到关键作用。成功的系统化学必须满足下列两个基本要求：a.使受热的及不受热的锅炉表面上发生的腐蚀都尽量地小。b.尽量减少对传热面上固形物的沉积。4为了达到减少锅炉设备在各种条件下的腐蚀和结垢，以及蒸汽通流部位的积盐的目的，通常对汽水品质进行某些规定，并向给水和炉水中添加少量的化学药品，维持其在一定工况下运行。对于火力发电机组，合理地组织水化学工况是控制机组水汽系统腐蚀，保证机组安全、经济运行的一项重要工作。(比如30万千瓦机组一次化学清洗费用大约800万元）目前，国内外超高压及以上锅炉采用的给水或炉水处理方式多种，这些处理方式都有其适用范围、适用条件、优点与不足，要根据具体情况加以选择5•给水水化学工况全挥发处理(AVT)还原性全挥发处理AVT(R)氧化性全挥发处理AVT(O)加氧处理（OT)中性水处理（NWT)联合水处理（CWT)汽包锅炉(drumboiler)和直流(once-through)锅炉给水处理方式6图125℃时Fe-H2O体系图2200℃时Fe-H2O体系ABC给水水化学的电化学原理7A点附近为AVT处理控制区域;B点附近为NWT处理控制区域;C点附近为CWT处理控制区域。碳钢在高温条件下的腐蚀倾向图钝化区酸腐蚀区碱腐蚀区免蚀区一般锅炉的运行范围8•由前述分析可知，给水处理有AVT（R）、AVT（O）和OT三种方式。鼓励根据机组的•材料特性；•炉型；•给水纯度；•运行状况等；选择合适的给水处理方式，并制订运行控制规范。9不同给水处理方式的比较•AVT（R）•对于有铜系统的机组，兼顾了抑制铜、铁腐蚀的作用；•对于无铜系统的机组，通过提高给水的pH值抑制铁腐蚀；•采用AVT（R）时，个别机组在给水和湿蒸汽系统容易发生FAC,更换材料或改变给水处理方式可以消除或减轻FAC。•AVT（O）•对于无铜系统的机组，采用AVT（O）后通常给水的含铁量会有所降低，省煤器和水冷壁管的结垢速率相应降低。•OT•采用OT有多方面优点。但是OT对水质要求严格，对于没有凝结水精处理设备或凝结水精处理运行不正常的机组，给水的氢电导率难以达到小于0.15μS/cm的要求，不宜采用OT。10•1、根据水汽系统的材质来选择给水处理方式。•除凝汽器外，水汽系统不含铜合金材料，首选AVT(O)；如果有凝结水精处理设备并正常运行，最好通过试验后采用OT。•除凝汽器外，水汽系统含铜合金材料，首选AVT(R)；也可通过试验，确认给水的含铜量不超标后采用AVT(O)。•2、根据给水水质选择不同的处理方式•AVT(R)、AVT(O)和OT三种给水处理对水的纯度要求不同，可根据图来选择给水处理方式。11根据给水氢电导率选择处理方式•(1)根据机组的运行状况选择不同的处理方式，如果机组因负荷需求经常启停，或机组本身不能长期稳定运行，最好选择AVT(R)。•(2)采用目前的给水处理方式，机组无腐蚀问题，可按此方式继续运行。•(3)如果采用目前的给水处理方式，机组存在腐蚀问题，应通过图2-18所示的流程选择其他给水处理方式，选择步骤如下：•1）当机组为无铜系统时，应优先选用AVT（O）方式；如果给水氢电导率小于0.15μS/cm，且精处理系统运行正常，宜转为OT方式，否则按原处理方式继续运行；•2）当机组为有铜系统时，应采用AVT（R）方式，并进行优化；如果给水氢电导率小于0.15μS/cm，且精处理系统运行正常，还可以进行加氧试验，确定水汽系统的含铜量合格后转为OT方式，否则按原处理方式继续运行。12NCEPU13•还原性全挥发处理AVT（R）一般用于采用铁铜混合材质水汽系统的机组。•当含铜机组采用AVT（R）方式运行时，通常加氨控制给水pH在8.8~9.3，并在给水加热器...
