电子元器件基础知识VIP免费

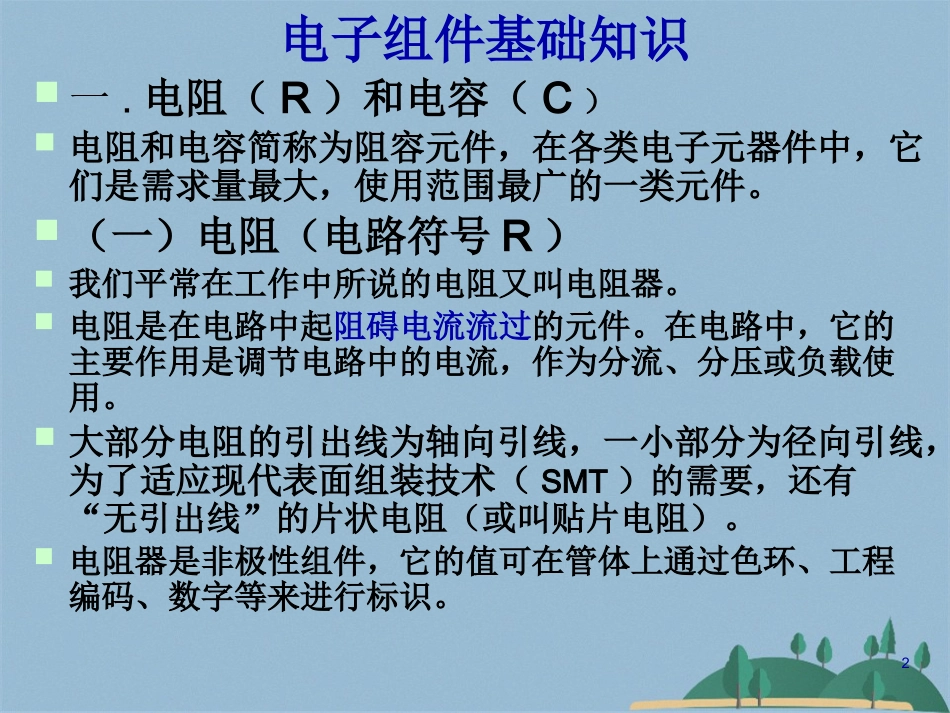

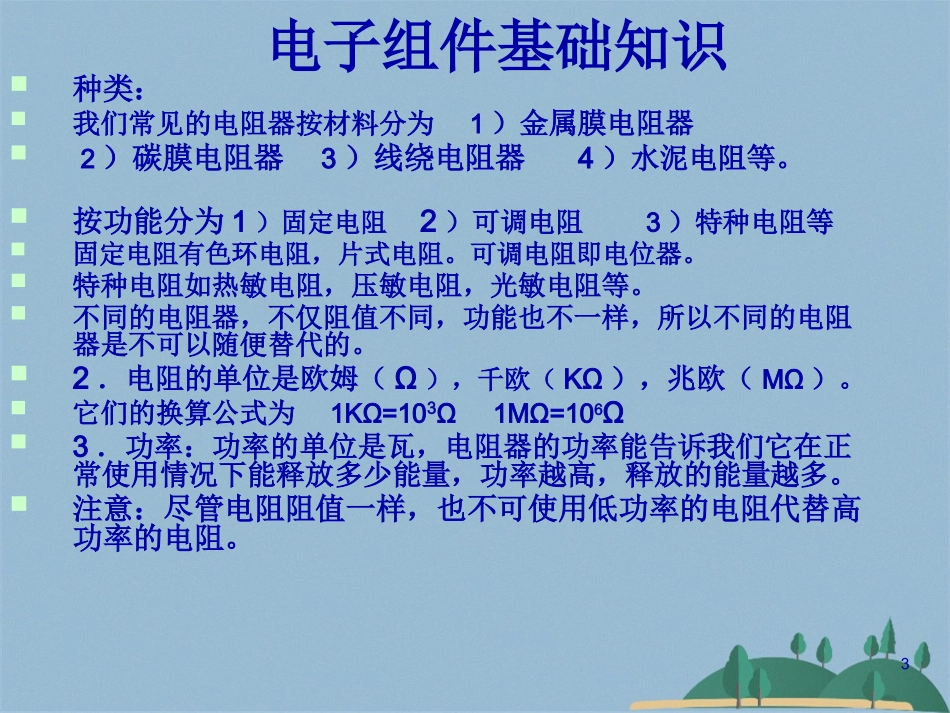

1电子元器件基础知识版本:1.02电子组件基础知识一.电阻（R）和电容（C）电阻和电容简称为阻容元件，在各类电子元器件中，它们是需求量最大，使用范围最广的一类元件。（一）电阻（电路符号R）我们平常在工作中所说的电阻又叫电阻器。电阻是在电路中起阻碍电流流过的元件。在电路中，它的主要作用是调节电路中的电流，作为分流、分压或负载使用。大部分电阻的引出线为轴向引线，一小部分为径向引线，为了适应现代表面组装技术（SMT）的需要，还有“无引出线”的片状电阻（或叫贴片电阻）。电阻器是非极性组件，它的值可在管体上通过色环、工程编码、数字等来进行标识。3电子组件基础知识种类：我们常见的电阻器按材料分为1）金属膜电阻器2）碳膜电阻器3）线绕电阻器4）水泥电阻等。按功能分为1）固定电阻2）可调电阻3）特种电阻等固定电阻有色环电阻，片式电阻。可调电阻即电位器。特种电阻如热敏电阻，压敏电阻，光敏电阻等。不同的电阻器，不仅阻值不同，功能也不一样，所以不同的电阻器是不可以随便替代的。2．电阻的单位是欧姆（Ω），千欧（KΩ），兆欧（MΩ）。它们的换算公式为1KΩ=103Ω1MΩ=106Ω3．功率：功率的单位是瓦，电阻器的功率能告诉我们它在正常使用情况下能释放多少能量，功率越高，释放的能量越多。注意：尽管电阻阻值一样，也不可使用低功率的电阻代替高功率的电阻。4电子组件基础知识4．误差误差是允许电阻阻值变动的范围，用正负号（±%）表示。一个电阻阻值为100Ω±10%，则电阻阻值可以在90-110Ω之间变化。5．电阻器的标识方法（1）色环法：目前国标上普遍流行色环标识电阻，色环在电阻器上有不同的含义，它具有简单、直观、方便等特点。色环电阻中最常见的是四环电阻和五环电阻。5电子组件基础知识A.四环电阻（碳膜电阻）四环电阻有：第1-2条重要数据环第3条倍乘环第4条误差环第一道色环印在电阻的金属帽上，表示电阻有效数字的最高位，也表示电阻值色标法读数的方向，第二道色环表示有效数字的次高位，第三道色环表示相乘的倍率，第四环表示误差。误差环倍乘环重要数据环重要数据环6电子组件基础知识值得注意的是:第四环的位置国内外的标法有异,国外有此厂家把第四环也标在另一端的金属帽上,遇此情况切记:金色或银色的一端不是第一环。第一环是离组件体端部最近的一环。例：某电阻的色环依次为“黄、紫、红、银”，则该电阻的阻值为4700Ω=4.7KΩ，误差为±10%。附表：电阻器用色环标志的种类及含义(附表见下页).B.五环电阻(精密电阻)精密电阻的误差在±2%以下，用五个色环识别。五环电阻的标识与四环电阻的基本相同,只不过它第1、2、3环为重要数据环,第4环为倍乘环，第5环为误差环。五环电阻的误差在±2%以下.7颜色乘数精度（%）黑色——100——棕色1101±1红色2102±2橙色3103——黄色4104——绿色5105±0.5蓝色6106±0.2紫色7107±0.1灰色8108——白色9109——银色——10-2±10金色——10-1±5无色————±20电子组件基础知识色环标志的种类及含义8RWO03S6000F003电子组件基础知识例:某电阻的色环依次为“黄、紫、黑、棕、棕”，则该电阻的阻值为4.7KΩ,误差为±1%.除了四环电阻和五环电阻，还有六环电阻，阻值读法与五环电阻一样，最后一环表示温度系数。（2）工程编码大多数的电阻用色环标注，而功率电阻和线绕电阻是多用工程编码来标注的。工程编码可表示5种特性：a．形式b.种类c.组织d.误差e.功率a.形式:形式是由两个英文字母与跟着的两个数据标注。字母“RW”表示功率电阻，两个字母标注了电阻的物理结构。b.种类：电阻的种类由一个单独的字母表示。9电子组件基础知识C.组织：对于误差大于±2%的电阻，用三位数字表示，前两位数字代表重要数据，最后一位数字表示加“零”的个数。（三）贴片电阻多用数字表示1、对于误差大于±2%的电阻，阻值用三位数字表示，前两位数字代表重要数据，最后一位表示加零的个数。例：683表示68000Ω或68KΩ小于1Ω的电阻则用字母“R”代表小数点，后面跟着有效数字。例如：...
