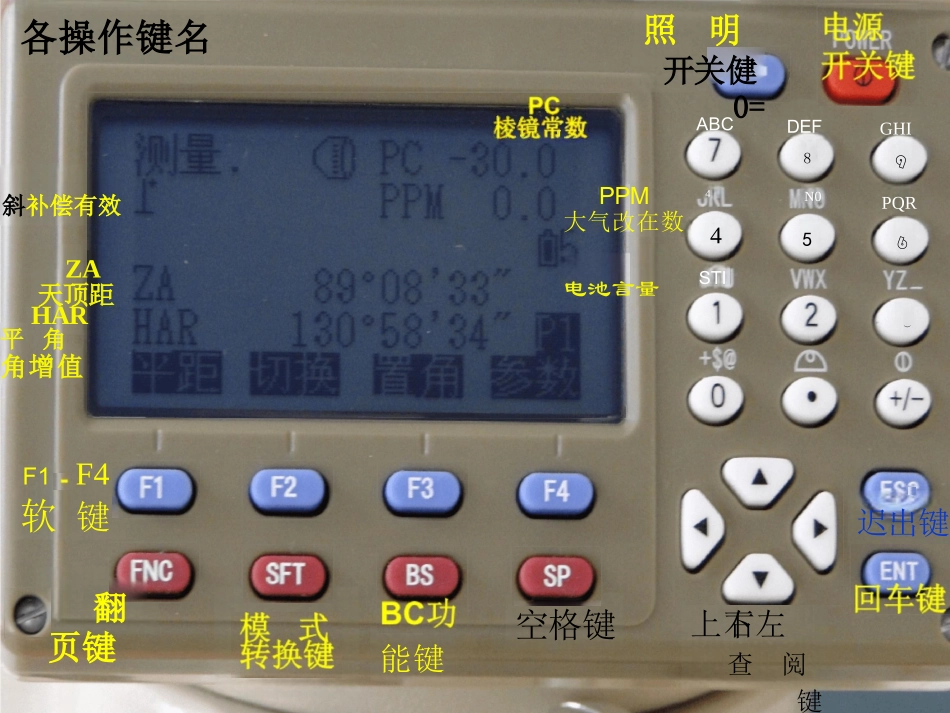

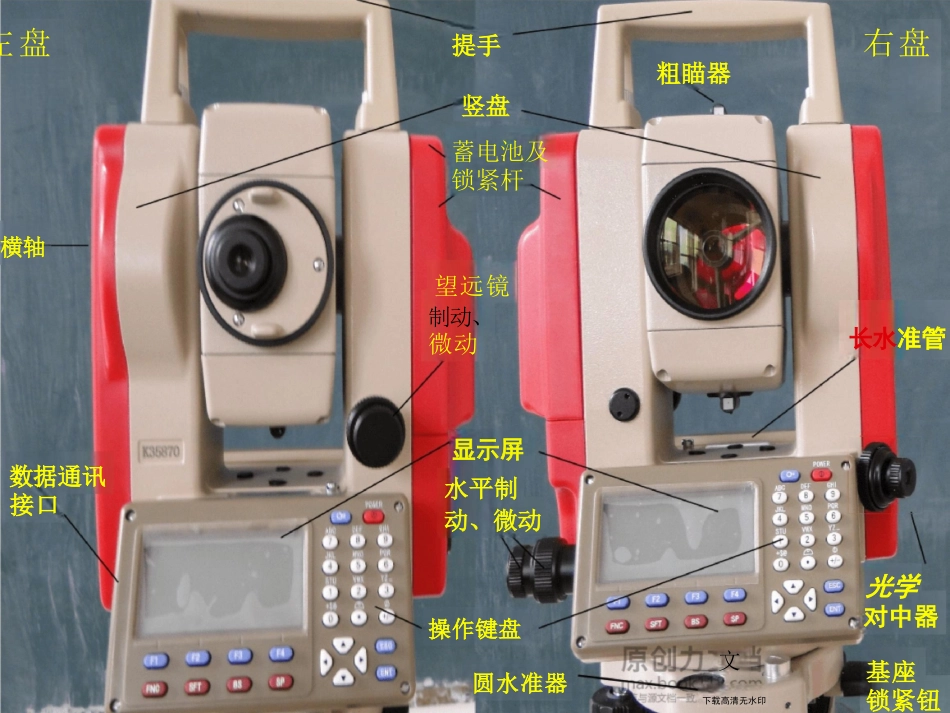

科力达KTS-442系列全站仪使用说明书提手竖盘蓄电池及锁紧杆望远镜制动、微动显示屏水平制动、微动操作键盘圆水准器粗瞄器文下载高清无水印横轴数据通讯接口光学对中器基座锁紧钮长水准管盘左盘右F1F4软键翻页键斜补偿有效ZA天顶距HAR平角角增值PPM大气改在数电池言量照明开关健0=上下左右查阅键各操作键名ABC44STIGHI9PQR6DEF8N05空格键迟出键能键(操作键ESC取消前一项操作。退回到前一个显示屏或前一个模式ENT确认输入或存入该行数据并换行FNC1、软件功能菜单,翻页(RB令2、在放样、对边等功能中可输入目1、光标上移或上移选取选择项2、在数据列表和查找中查阅上一个数据SFT标高功能打开或关闭转换(SHIFT)模式1、光标下移或下移选取选择项BS(在输入法中切换字母和数字功能)删除左边一空格2、在数据列表和查找中查阅上一个数据1、光标左移或左移选取选择项SP1、在输入法中输入空格2、在非输入法中为修改测距参数功能2、在数据列表和查找中查阅上一页数据1、光标右移或右移选取选择项2、在数据列表和查找中查阅下一页数据STUGHI1~9字母输入(输入按键上方字母)1、在数字输入功能中小数点输入1~9数字或选取菜单项1、在数字输入功能中输入负号2、在字符输入法可输入*/+3、在非输入法中打开(SHIFT)模式后可进入激光指向和激光对中界面2、在字符输入法可输入:I#3、在非输入法中打开(SHIFT)模式后进入自动补偿界面+/-■原创力文档ma>m开始距离测量(平距或高差)选择测距类型(在平距斜距高差之间切换)预置水平角距离测量参数设置水平角置零开始坐标测量开始放样测量记录观测数据开始对边测量开始后方交会测量显示菜单模式设置仪器高和目标高测量PCPPMS11.3742mZA92°36'25”HAP120°3010"斜距切换置角置零坐标-30053005P1参数放样P2记录斜距切换置角参数置零坐标放样记录对边后交菜单-305P3高度P1P2P3页面介绍对边后交菜单高度测量模式测量模式菜单模式菜单(2)6、后交测量7、角度复测8、面积测量9、道路设计与放样菜单(1)1、坐标测量2、放3、偏样心测量4、对边测量5、悬高测量菜单表坐标距离坐标测量放样放样后方对边悬高面积交会测量测量测量一、坐标测量通过输入同一坐标系统的测站点和定向点的坐标,可以测量未知点(棱镜)在该系统中的坐标。1.1.1直接输入坐标1.2.1方位角定后视1.4测量记录1.1.2调用内存中的坐标文件设置测站1.2.坐标定后视(若内存有后视点坐标采用取值输入)1.1设置测站点1.2设置后视点1.3坐标测量坐标测量操作流程操作过程输入N0,E0,Z0(测站点坐标,高程)、仪器高、目标高。每输入一数据后按ENT键。(若按记录键,则记录测站数据再按存储键将测站数据存入工作文件)按确定键,结束测站数据输入操作,显示返回坐标测量菜单屏幕。在测量模式下按FNC翻页键进入第2页显示坐标测量菜单。按坐标键,显示坐标测量菜单。按2选取“2.设置测站”(或直接按数字键2)。1.1设置测站点1.1.1直接输入坐标按ENT回车键进入输入测站数据模式。坐标确定FNCENTENT2按键操作过程测站点或坐标点表示存储于指定工作文件中的坐标数据对应的点号。按▲或按V使光标在位于待读取点号上,也可在按查找键后直接输入待读取的点号。及查阅上一个数据,查阅下一个数据。查阅上一页数据,查阅上一页数据。按查阅键读取所选点,(还可按最前最后键查看作业中的其他数据按返回取值列表)在坐标测量模式菜单下按2键,选取“2.设置测站”。在测站数据输入显示下按取值键,出现坐标点号显示。1.1.2调用内存中坐标文件设置测站确定键,显示返回坐标测量菜单屏幕。按ENT键可返回测站设置屏幕。取值ESC2确定ENT查阅按键键可按按键31操作过程在坐标测量菜单屏幕下用▲V按3键选取“3.设置后视”。按1键选择“1.角度定后视”,进入设置方位角模式。确定瞄准后视点后输入方位角后按确定键。是检查瞄准后视点方向正确后,按是键。结束方位角设置返回坐标测量菜单屏幕。1.2设置后视点1.2.1方位角定后视操作过程按3键选取“3.设置后视”。按2键选择“2.坐标定后视”,进入设置后视坐标模式。输入后视点坐标NBS,EBS和ZBS的值。每输完一个数据后按ENT回车键。(若要调用作业中的数据按取值键)按确定键后。系统根据设置的测站和后...
