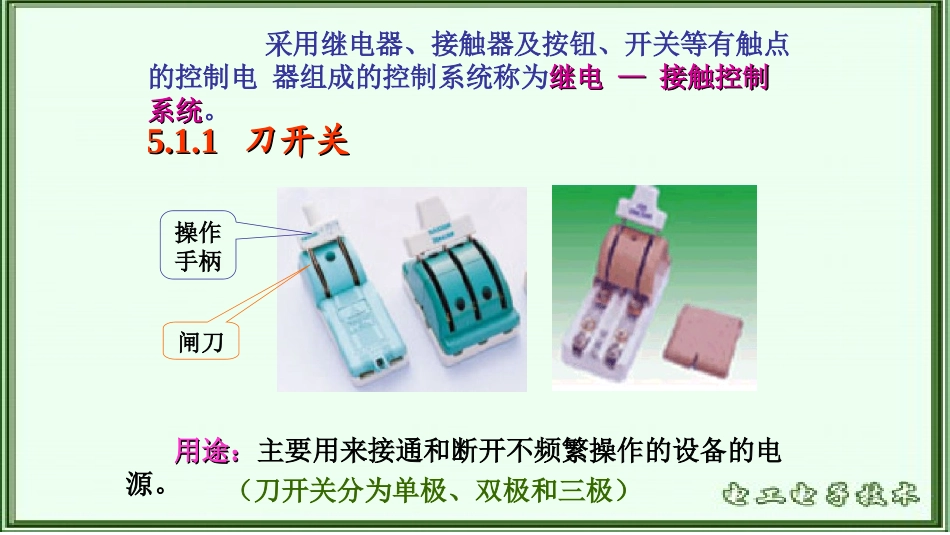

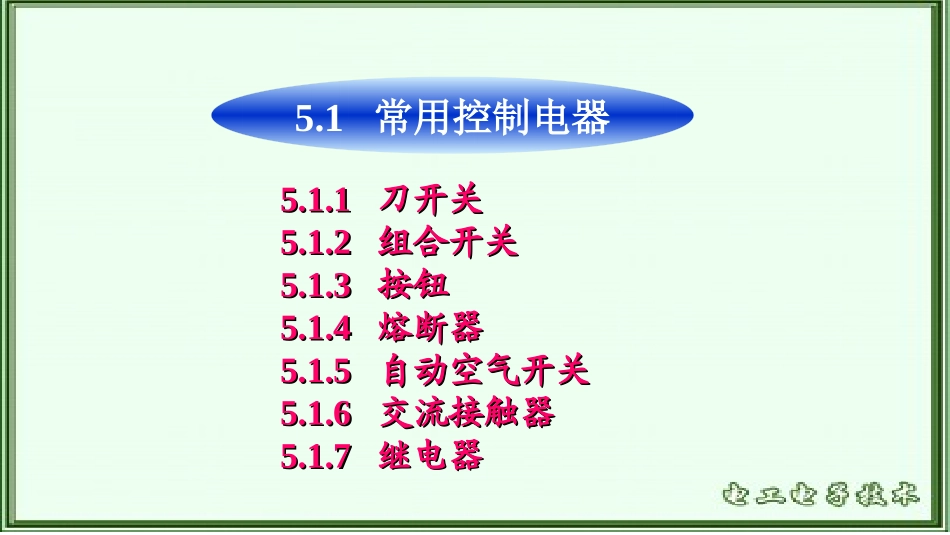

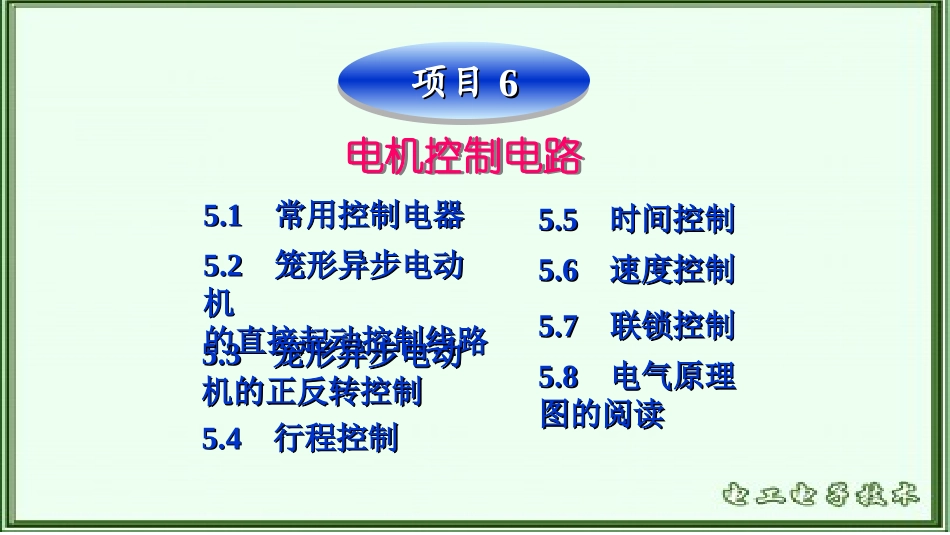

5.15.1常用控制电器常用控制电器5.25.2笼形异步电动笼形异步电动机机的直接起动控制线路的直接起动控制线路5.35.3笼形异步电动笼形异步电动机的正反转控制机的正反转控制5.45.4行程控制行程控制5.55.5时间控制时间控制电机控制电路电机控制电路项目项目66项目项目665.75.7联锁控制联锁控制5.65.6速度控制速度控制5.85.8电气原理电气原理图的阅读图的阅读5.1常用控制电器5.1.15.1.1刀开关刀开关5.1.25.1.2组合开关组合开关5.1.35.1.3按钮按钮5.1.45.1.4熔断器熔断器5.1.55.1.5自动空气开关自动空气开关5.1.65.1.6交流接触器交流接触器5.1.75.1.7继电器继电器采用继电器、接触器及按钮、开关等有触点的控制电器组成的控制系统称为继电继电——接触控制接触控制系统系统。5.1.15.1.1刀开关刀开关用途：用途：主要用来接通和断开不频繁操作的设备的电源。（刀开关分为单极、双极和三极）操作手柄闸刀5.1.25.1.2组合开关组合开关（转换开关）（转换开关）选择：选择：根据电源种类、电压等级、设备容量及使用场合来选用。其额定电流应大于所控制的最大负荷电流。注意：注意：刀开关安装刀开关安装时，手柄要向上，时，手柄要向上，不得倒装。不得倒装。用途：用途：接通或切断电源、控制小型笼型电动机的起动、停止、正反转等。LW5D系列万能转换开关适用于交流50HZ、额定电压至500V及以下控制线路中。手柄文字符号及文字符号及图形符号图形符号QQHZ5B型组合开关，适用于交流50HZ，额定电压380V及以下的电路中，可作电动机起动、停止、换向、变速之用。文字符号及文字符号及图形符号图形符号QQ选择：选择：根据控制要求、工作电流及工作电压选择。5.1.35.1.3按钮按钮用途：用途：接通或切断控制电路。LAY39系列按钮按钮结构图按钮帽复位弹簧动断触点动合触点SBSB文字符号及文字符号及图形符号图形符号动合触点（常开触点）动断触点（常开触点）按钮帽复位弹簧动断触点动合触点按钮帽复位弹簧动断触点动合触点使用常识•“停止”和“急停”按钮必须是红色。当按下红色按钮时，必须使设备停止工作或断电。•“起动”按钮的颜色是绿色。•“起动”与“停止”交替动作的按钮必须是黑色、白色或灰色，不得用红色和绿色。•“点动”按钮必须是黑色。•“复位”(如保护继电器的复位按钮)必须是蓝色。当复位按钮还有停止的作用时，必须是红色。5.1.45.1.4熔断器熔断器用途：用途：短路保护电器当电路发生短路和严重过载时，它的熔体能迅速熔断，从而切断电路，使导线和电气设备不致损坏。结构：结构：熔体（俗称保险丝）、熔管、熔座三部分组成。FU文字符号和图形符号RT14圆筒形熔断器熔断器底座螺旋式熔断器熔体额定电流的选择：熔体额定电流的选择：1.1.照明线路等没有冲击电流的负载照明线路等没有冲击电流的负载熔体额定电流≥被保护设备的额定电流2.2.一台电动机的熔体一台电动机的熔体熔体额定电流≥电动机的起动电流2.5熔体额定电流≥电动机的起动电流1.6~2如果电动机起动频繁，则为3.3.多台电动机合用的总熔体多台电动机合用的总熔体熔丝额定电流=(1.5~2.5)容量最大的电动机额定电流+其余电动机额定电流之和5.1.55.1.5自动空气开关自动空气开关自动空气开关示意图主触点释放弹簧连杆装置锁钩过电流脱扣器欠电压脱扣器用途：用途：用于低压电路的短路、严重过载及欠电压保护。5.1.65.1.6交流接触器交流接触器线圈主触点辅助触点动铁心静铁心i主触点辅助触点动铁心交流接触器示意图用途：用来频繁地接通或分断带有负载的主电路（如电动机）的自动控制电器。i复位弹簧交流接触器辅助触点灭弧罩线圈主触点线圈KM交流接触器的图形和文字符号辅助触点主触点动合触点动断触点选择接触器主要考虑：选择接触器主要考虑：主触点额定电压、额定电流；辅助触点种类、数量及触点额定电流；电磁线圈的电源种类，颁率和额定电压。主触点电压、电流≥负载额定电压、电流电流线圈铁芯衔铁主触头弹簧辅助触头M3~电机动作过程线圈通电衔铁被吸合触头闭合电机接通电源~380~~M3~接触器动作演示~380~~开始开始返回返回•继电器是一种根据电或非电信号的变化来接通或断开小电流电路的自动控制电器。其输入量可...
