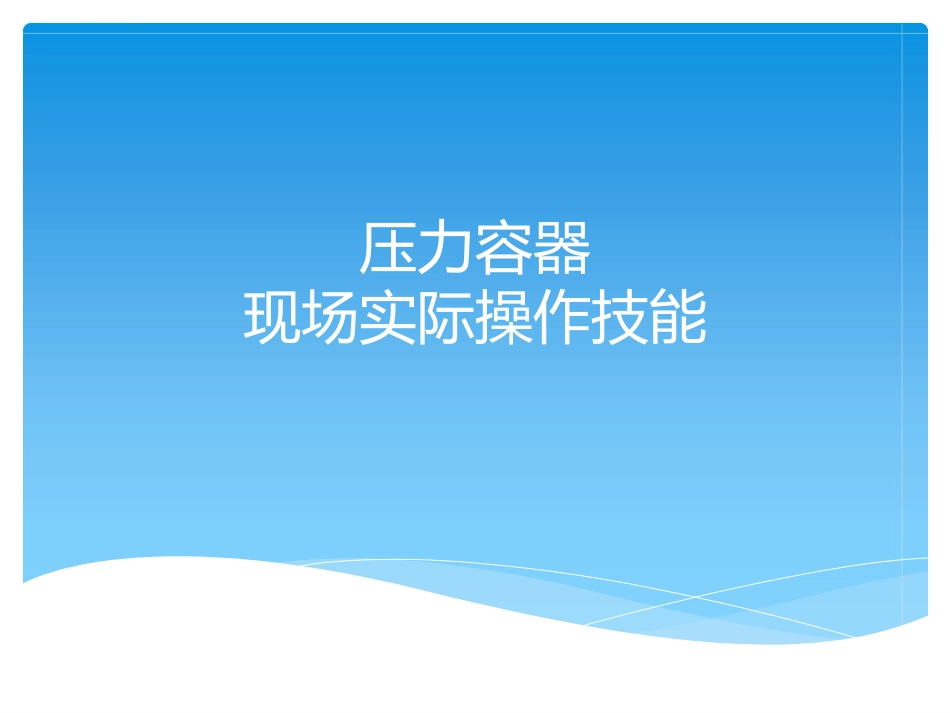

压力容器实操技能培训课件VIP免费

压力容器实操技能培训课件_第1页
1/82
压力容器实操技能培训课件_第2页
2/82
压力容器实操技能培训课件_第3页
3/82

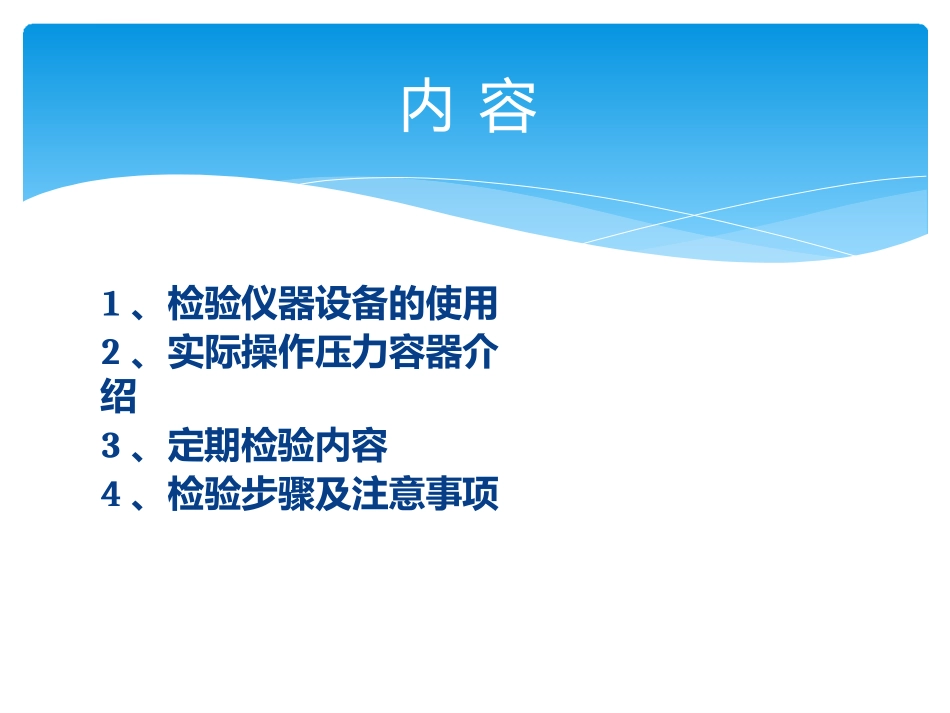

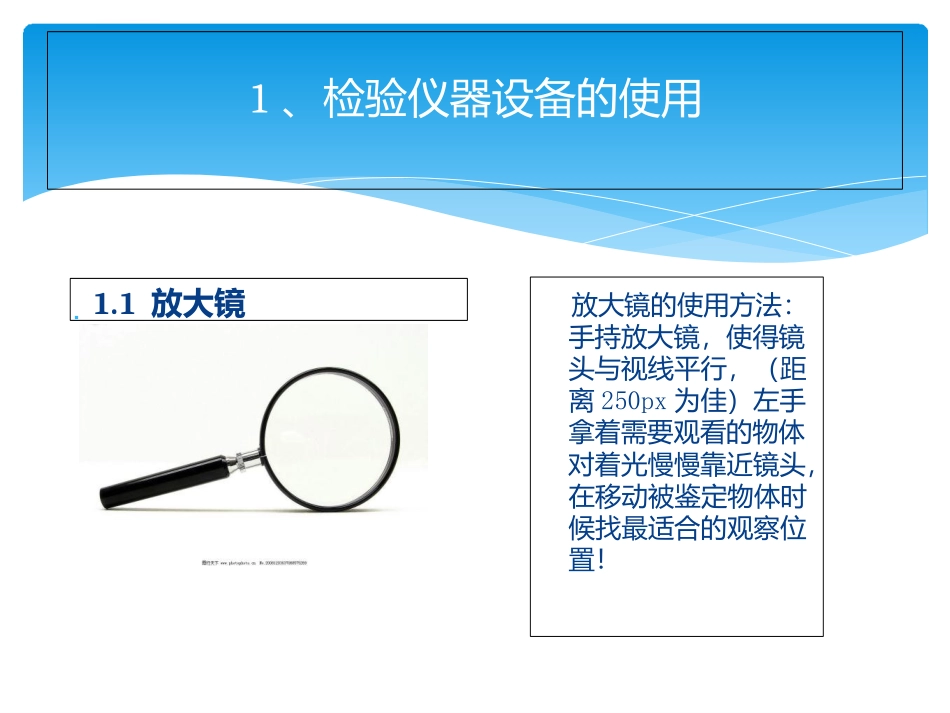

采用比母材金属熔点低的金属材料作钎料,将焊件和钎料加热到高于钎料熔点、低于母材溶化温度,利用液态钎料润湿母材压力容器现场实际操作技能采用比母材金属熔点低的金属材料作钎料,将焊件和钎料加热到高于钎料熔点、低于母材溶化温度,利用液态钎料润湿母材1、检验仪器设备的使用2、实际操作压力容器介绍3、定期检验内容4、检验步骤及注意事项内容采用比母材金属熔点低的金属材料作钎料,将焊件和钎料加热到高于钎料熔点、低于母材溶化温度,利用液态钎料润湿母材1、检验仪器设备的使用1.1放大镜放大镜的使用方法:手持放大镜,使得镜头与视线平行,(距离250px为佳)左手拿着需要观看的物体对着光慢慢靠近镜头,在移动被鉴定物体时候找最适合的观察位置!采用比母材金属熔点低的金属材料作钎料,将焊件和钎料加热到高于钎料熔点、低于母材溶化温度,利用液态钎料润湿母材1.2焊缝检查尺采用比母材金属熔点低的金属材料作钎料,将焊件和钎料加热到高于钎料熔点、低于母材溶化温度,利用液态钎料润湿母材焊接检验尺示意图多用尺高度尺咬边深度尺主尺采用比母材金属熔点低的金属材料作钎料,将焊件和钎料加热到高于钎料熔点、低于母材溶化温度,利用液态钎料润湿母材采用比母材金属熔点低的金属材料作钎料,将焊件和钎料加热到高于钎料熔点、低于母材溶化温度,利用液态钎料润湿母材焊接检验尺使用方法测量平面焊缝高度:首先把咬边尺对准零,并紧固螺丝,然后滑动高度尺与焊点接触,高度尺的所指示值,即为焊缝高度采用比母材金属熔点低的金属材料作钎料,将焊件和钎料加热到高于钎料熔点、低于母材溶化温度,利用液态钎料润湿母材测量角焊高度,用该尺的工作面靠紧焊件和焊缝,并滑动高度尺与焊件的另一边接触,看高度尺的指示线,指示值即为焊缝高度。采用比母材金属熔点低的金属材料作钎料,将焊件和钎料加热到高于钎料熔点、低于母材溶化温度,利用液态钎料润湿母材测量角焊缝:在45°时的焊点为角焊缝厚度。首先把主体的工作面与焊件靠紧,并滑动高度尺与焊点接触,高度尺所指示值即为焊缝厚度。采用比母材金属熔点低的金属材料作钎料,将焊件和钎料加热到高于钎料熔点、低于母材溶化温度,利用液态钎料润湿母材测量焊缝咬边深度:首先把高度尺对准零位,并紧固螺丝,然后使用咬边尺测量咬边深度,看咬边尺指示值,即为咬边深度。采用比母材金属熔点低的金属材料作钎料,将焊件和钎料加热到高于钎料熔点、低于母材溶化温度,利用液态钎料润湿母材测量焊缝宽度:先用主体测量角靠紧焊缝的一边,然后旋转多用尺的测量角靠紧焊缝的另一边,看多用尺上的指示值,即为焊缝宽度。此处测量宽度采用比母材金属熔点低的金属材料作钎料,将焊件和钎料加热到高于钎料熔点、低于母材溶化温度,利用液态钎料润湿母材测量焊件坡口角度:根据焊件所需要的坡口角度,用主尺与多用尺配合。看主尺工作面与多用尺工作形成的角度,多用尺指示线所指示值为坡口角度。此处测量角度采用比母材金属熔点低的金属材料作钎料,将焊件和钎料加热到高于钎料熔点、低于母材溶化温度,利用液态钎料润湿母材测量装配间隙:用多用尺插入两焊件之间,看多用尺上间隙尺所指值,即为间隙值。采用比母材金属熔点低的金属材料作钎料,将焊件和钎料加热到高于钎料熔点、低于母材溶化温度,利用液态钎料润湿母材1.3手电筒检查压力容器鼓包、表面裂纹。采用比母材金属熔点低的金属材料作钎料,将焊件和钎料加热到高于钎料熔点、低于母材溶化温度,利用液态钎料润湿母材1.4游标卡尺采用比母材金属熔点低的金属材料作钎料,将焊件和钎料加热到高于钎料熔点、低于母材溶化温度,利用液态钎料润湿母材采用比母材金属熔点低的金属材料作钎料,将焊件和钎料加热到高于钎料熔点、低于母材溶化温度,利用液态钎料润湿母材采用比母材金属熔点低的金属材料作钎料,将焊件和钎料加热到高于钎料熔点、低于母材溶化温度,利用液态钎料润湿母材采用比母材金属熔点低的金属材料作钎料,将焊件和钎料加热到高于钎料熔点、低于母材溶化温度,利用液态钎料润湿母材使用游标卡尺测量零件尺寸时,必须注意下列几点:1测...
