液压柱塞泵安-装及调试步骤VIP免费

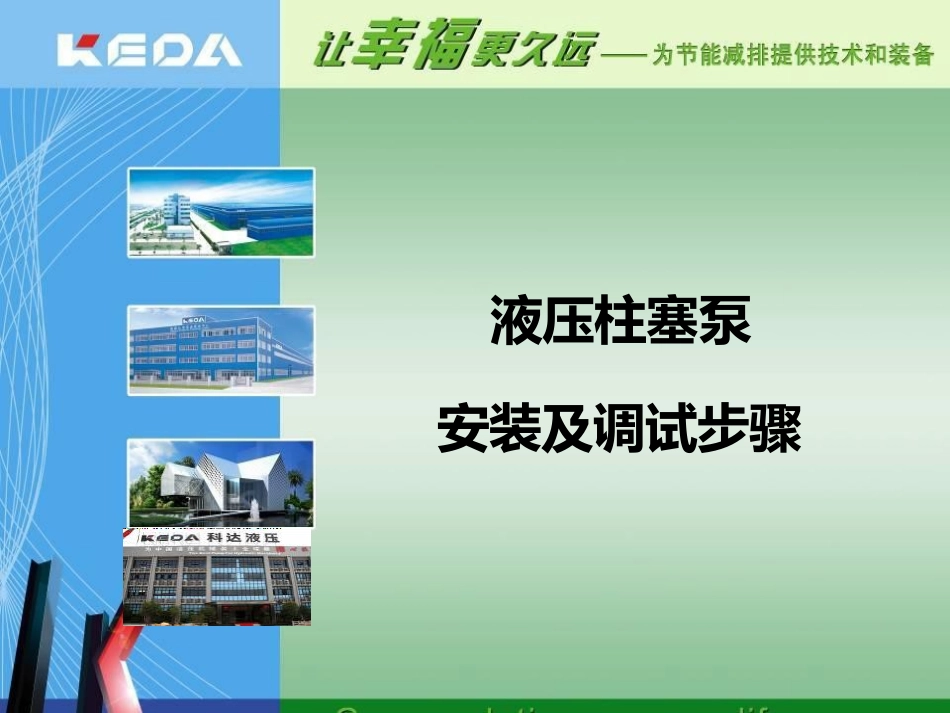

液压柱塞泵安-装及调试步骤_第1页
1/30
液压柱塞泵安-装及调试步骤_第2页
2/30

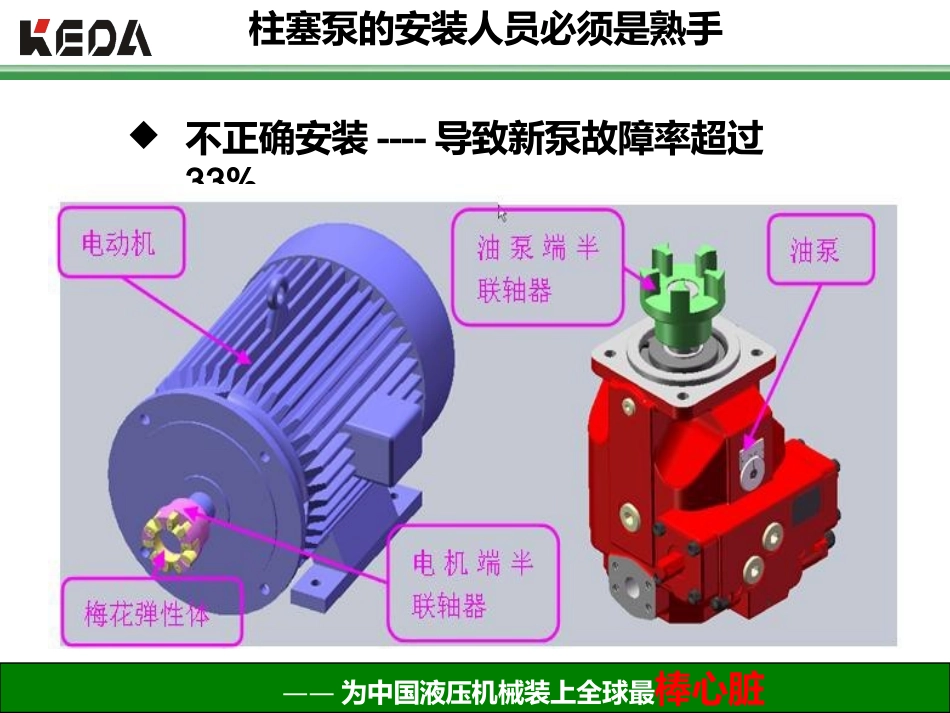

液压柱塞泵安-装及调试步骤_第3页
3/30
——为中国液压机械装上全球最棒心脏液压柱塞泵安装及调试步骤目录一液压泵调试步骤及方法二液压柱塞泵安装步骤及要求——为中国液压机械装上全球最棒心脏◆不正确安装----导致新泵故障率超过33%柱塞泵的安装人员必须是熟手——为中国液压机械装上全球最棒心脏◆不正确调试运行---导致新泵故障率超过50%柱塞泵的调试人员必须是专员技师——为中国液压机械装上全球最棒心脏◆管路清洁、介质合格、避震及散热合理——为中国液压机械装上全球最棒心脏柱塞泵的使用条件必须清晰明了HM矿物油HFA水包油HFB油包水HFC水-乙二醇HFD磷酸脂——如果是进行液压泵的改造安装,安装前,必须将液压泵站系统动力柜电源开关闸门拉下,且在电源闸门处挂上警示牌,确保安全!防止出现意外!安全第一!步骤(一):液压泵站系统电源拉闸一、液压柱塞泵安装步骤及要求——为中国液压机械装上全球最棒心脏步骤(二):确认液压泵与电机是否方向一致——如果改造不更换新电机,安装时首先要检查电机端转向与油泵端转向是否一致。液压泵的转向,泵轴端看,顺时针为右转,逆时针为左转。一、液压柱塞泵安装步骤及要求——为中国液压机械装上全球最棒心脏KD-A4VSO泵3种正确的吊装方式:1)吊变量螺栓两端2)双钩吊法兰对角孔3)平叉两侧变量端盖步骤(三):吊装液压泵严禁吊装油泵主轴!严禁磕碰敲击主轴及进出油口密封表面!一、液压柱塞泵安装步骤及要求——为中国液压机械装上全球最棒心脏步骤(四):安装联轴器1)平键泵轴与联轴器的安装必须采用热装法安装。——将泵端半联轴器与电机端半联轴器放入<90℃的热油池中加热40分钟;——泵轴端与电机轴端涂上小量黄油,待轻松分别放入泵轴与电机轴后,用水快速冷却油泵轴头及电机轴头,以免过热致使主轴密封损坏,造成漏油;——冷却后再锁紧平键处紧定螺钉,放入缓冲胶。安装时确保液压泵接头法兰处清洁无异物,防吸入对液压泵造成损坏!——为中国液压机械装上全球最棒心脏一、液压柱塞泵安装步骤及要求立式安装的联轴器安装时,必须装上相应的联轴器垫圈。步骤(四):安装联轴器2)严禁安装联轴器时敲击主轴造成轴承损坏。——为中国液压机械装上全球最棒心脏3)联轴器在安装定位时要有3~5mm的端面间隙。一、液压柱塞泵安装步骤及要求步骤(五):安装钟形罩——注意钟形罩螺丝孔与电机端面孔的位置,确保泵安装油口与图纸要求一致。——装完之后,检测电机主轴与钟形罩止口同轴度,及垂直度。一、液压柱塞泵安装步骤及要求——为中国液压机械装上全球最棒心脏液压泵的安装形式分两类:“垂直安装(轴端向上)”和“卧置安装”步骤(六):安装液压泵“垂直安装”方式安装在油箱内与安装在油箱外两种情况:1.1安装在油箱内a)当油箱的最低液面与泵的法兰面同高或更高时,“R/L”、“T”、“S”口可开放(见图1)。b)如果油箱的最低液面低于泵的法兰面,那么“R/L”、“T”、“S”口必须用管道连接(如图2所示),该情况与1.2中所述相同。1.2安装在油箱外安装前,泵水平卧置并灌满液压油。“T”口通油箱,“R/L”口堵住。安装时通过“R”口灌油,通过“T”排气,最后将“R”口堵上。——为中国液压机械装上全球最棒心脏一、液压柱塞泵安装步骤及要求将“T”、“K1”、“K2”或“R/L”口置于最高位置,并把灌油/通气口和泄漏油管连接。2.1安装在油箱内a)当油箱的最低液面和泵的上端同高或更高时,泄油口和“S”口开放(见图3)。b)当油箱的最低液面比泵的上端低时,泄油口以及“S”口须尽可能用管道连接(见图4)情况如同1.2。泵体在试运行前应灌满液压油。&安装位置:——一般要求液压泵/马达安装位置、壳体上边缘低于油箱最低液面。若安装需在油面以上,请在订货时提出!卧置安装步骤(六):安装液压泵——为中国液压机械装上全球最棒心脏一、液压柱塞泵安装步骤及要求2.2安装在油箱外面a.如安装在油箱上,请参考图4,并按1.2相关的要求进行。泵体在试运行前应灌满液压油。b.如安装在油箱之下,泄漏油和“S”口用管道连接,如图5。泵体在试运行前应灌满液压油。液压泵的泄漏口要在油泵壳体的上边缘!卧置安装步骤(六):安装液压泵——为中国液压机械...
