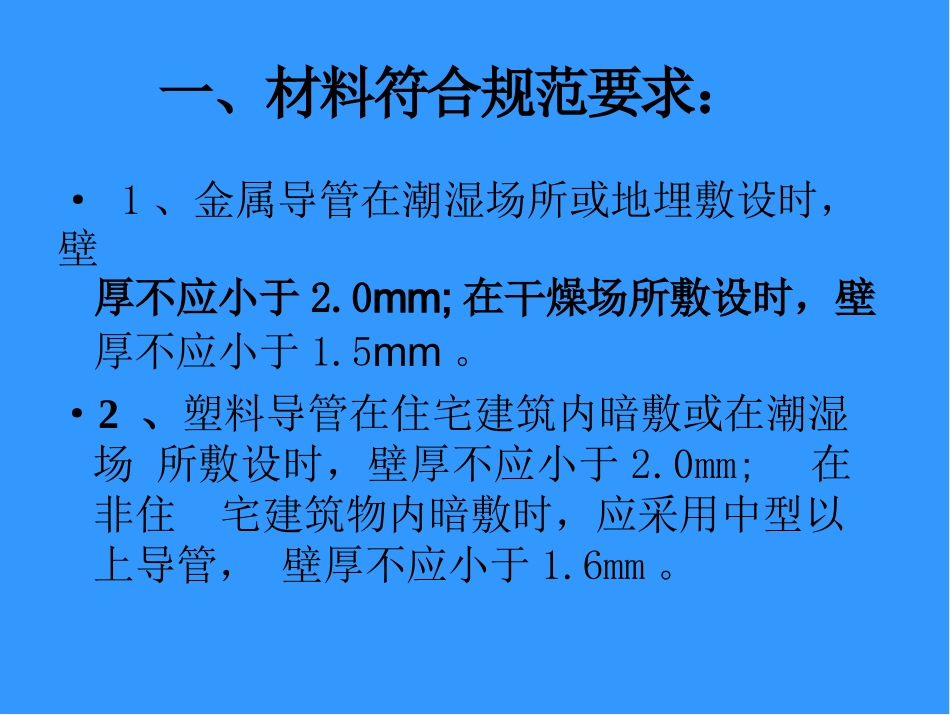

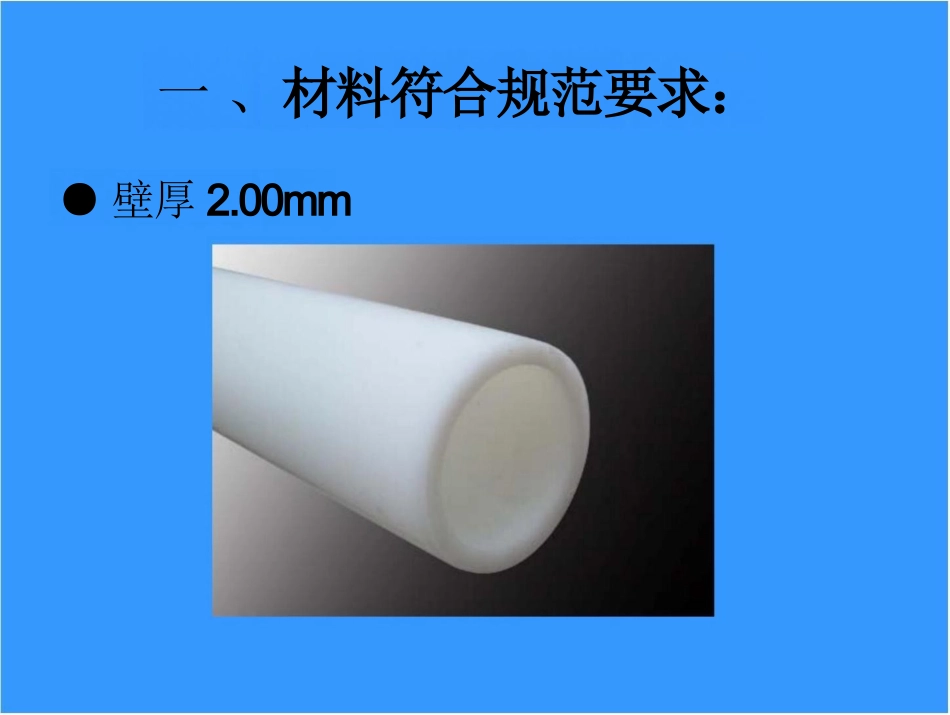

主体安装交底工程部一、材料符合规范要求：·1、金属导管在潮湿场所或地埋敷设时，壁厚不应小于2.0mm;在干燥场所敷设时，壁厚不应小于1.5mm。·2、塑料导管在住宅建筑内暗敷或在潮湿场所敷设时，壁厚不应小于2.0mm;在非住宅建筑物内暗敷时，应采用中型以上导管，壁厚不应小于1.6mm。一、材料符合规范要求：●壁厚2.00mm二。导管连接·1、电气配管严禁采用对口焊接，镀锌和壁厚小于2mm的钢导管不得套管熔焊连接。·2、金属导管管内应无铁屑，切断应平整，对口严密，管口光滑无毛刺，进箱盒应套丝，进盒处顺直且垂直于盒面，锁母固定牢固。管路线盒固定牢固可靠。·3、采用套管焊接时套管长度为管外径1.5~3倍；丝接时应采用通丝管箍，不得采用水类管道用的管件连接。注意管路接头处焊接及管口毛刺。二。导管连接·4、导管与接线盒材质应一致，不得钢塑混用。·5、焊接钢管用于混凝土内暗配时内壁应作防腐，明配管和砌墙内暗配管内外壁均应作防腐；·6、JDG管和KBG管的连接及管与箱盒的连接必须采用配套的专用连接件，钢管与管件连接牢固。暗装的钢管与连接件、接线盒接头处要有防止混凝土进入管内的防护措施二。导管连接·7、当绝缘导管在砌体上剔槽埋设时，应采用强度等级不小于M10的水泥砂浆抹面保护，保护层厚度大于15mm。·8、线盒设置位置标高要正确。线盒应与墙面齐平，无扭曲变形，内应作防腐。安装在木装饰及软包部位的配管与接线盒，导线严禁外露，开关、插座、灯具、接线盒必须与装饰面平齐，不用的敲落孔应保持封堵状态。套管焊接弱电箱安装插座线盒安装三、接地装置安装·1、建筑物基础接地体：底板钢筋敷设完成，按设计要求做接地施工，经检查确认，才能支模或浇捣混凝土；·2、人工接地体：按设计要求位置开挖沟槽，经检查确认，才能打入接地极和敷设地下接地干线·3、接地模块：按设计位置开挖模块坑，并将地下接地干线引到模块上，经检查确认，才能相互焊接；·4、装置隐蔽：检查验收合格，才能覆土回填。四、卫生间等电位做法●1、局部等电位联结应包括卫生间内金属给、排水管、金属浴盆、金属采暖管以及建筑物钢筋网.可不包括金属地漏、扶手、浴巾架、肥皂盒等孤立之物。·2、地面内钢筋网宜与等电位联结线连通.当墙为混凝土墙时.墙内钢筋网也宜与等电位联结连通。四、卫生间等电位做法·3、等电位联结线与浴盆、淋浴的连接要求：·金属搪瓷浴盆及金属管道应进行局部等电位联结；非金属浴盆及塑料管道不进行联结。●淋浴用金属管道的应进行局部等电位联结.淋浴固定管道为塑料管道.移动部分为金属软管时.金属软管可不进行联结。·4、等电位联结线与排水管道连接要求：●洗脸盆下的金属存水弯与金属排水管道相连时应进行局部等电位联结；洗脸盆下的金属存水弯与非金属排水管道相连时则可不进行联结。四、卫生间等电位做法·5、等电位联结线与暖气片连接要求：卫生间内暖气片的支管为金属材料时.支管应进行局部等电位联结；卫生间内暖气片的支管为非金属材料时.金属暖气片应进行局部等电位联结。·6、等电位联结线与洗脸盆金属支架连接要求：洗脸盆金属支架可不进行联结。地面或墙上预埋件扶手浴巾架浴盆金属地漏浴帘杆使器毛巾环LEB端子板水管暖气片洗脸池暗接线盒I—I剖面四、卫生间等电位做法地面或墙上预埋件四、卫生间等电位做法●注意；该强调的是.等电位联接必须在结构施工时预留预埋到位.否则工程竣工时将很难返工.尤其是镶贴瓷砖墙面的卫生间内.如重新剔槽会造成很大损失。五、均压环做法·1、按设计要求高度沿建筑物四周设水平避雷带并与引下线相连·2、从做第一层均匀环开始及以上外墙上的栏杆、门窗等较大的金属物与防雷装置连接
