薄壁不锈钢管施工工艺VIP免费

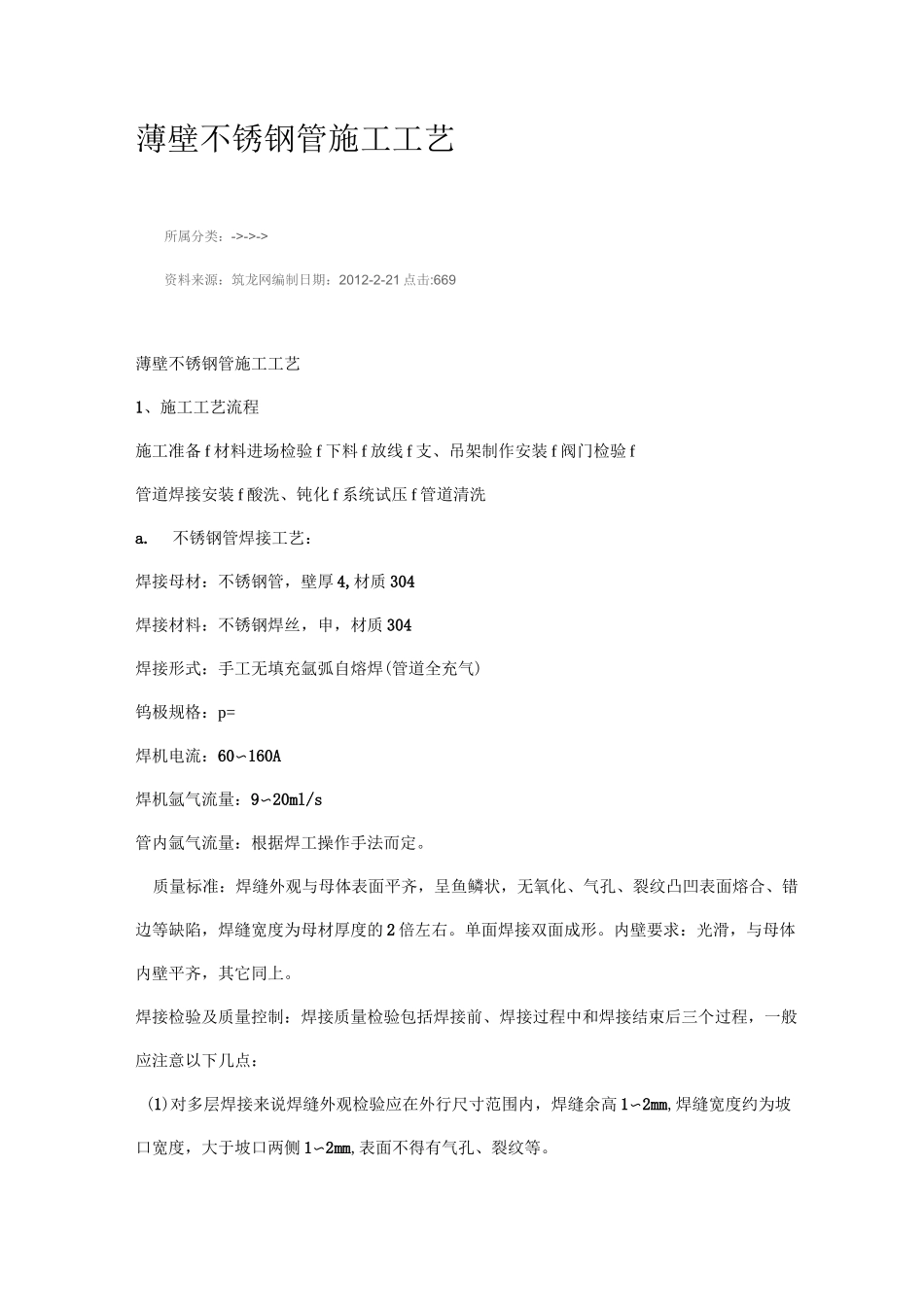

薄壁不锈钢管施工工艺所属分类：->->->资料来源：筑龙网编制日期：2012-2-21点击:669薄壁不锈钢管施工工艺1、施工工艺流程施工准备f材料进场检验f下料f放线f支、吊架制作安装f阀门检验f管道焊接安装f酸洗、钝化f系统试压f管道清洗a.不锈钢管焊接工艺：焊接母材：不锈钢管，壁厚4,材质304焊接材料：不锈钢焊丝，申，材质304焊接形式：手工无填充氩弧自熔焊(管道全充气)钨极规格：p=焊机电流：60〜160A焊机氩气流量：9〜20ml/s管内氩气流量：根据焊工操作手法而定。质量标准：焊缝外观与母体表面平齐，呈鱼鳞状，无氧化、气孔、裂纹凸凹表面熔合、错边等缺陷，焊缝宽度为母材厚度的2倍左右。单面焊接双面成形。内壁要求：光滑，与母体内壁平齐，其它同上。焊接检验及质量控制：焊接质量检验包括焊接前、焊接过程中和焊接结束后三个过程，一般应注意以下几点：(1)对多层焊接来说焊缝外观检验应在外行尺寸范围内，焊缝余高1〜2mm,焊缝宽度约为坡口宽度，大于坡口两侧1〜2mm,表面不得有气孔、裂纹等。2）焊缝边缘与母材应圆滑过渡，全部焊缝应成形美观。（3）无损检验探伤按照国家标准执行。（4）质量控制除前面所述之外，还应遵守下列原则：①严禁在焊件上引弧、试电流等。②多层焊时接头应错开，收弧时将弧坑填满。③采用氩弧焊时保证焊接一次完成。④焊接完毕后清除焊缝及焊接时飞溅等杂物。⑤认真填写焊接工作记录等有关焊接表格。b、操作工艺：将对接两部件的两个端面用坐拐尺卡校修磨绝对平齐、垂直，达到两端面靠近后无透视线为准，多焊点将两端面点焊牢固，距焊缝两端加堵成腔，调整好充气气压和焊机气压，使充气处于流动状态。将管内空气排净后再施焊。对于管道内充氩气一般采用的方法有：①采用堵板将管道焊件两头堵上，用氩气胶管把氩气送入管内，被焊管件内的氩气纯度达到焊接要求时方可进行施焊，压力流速为—升/分钟。②采用速溶纸将管道焊件离焊口30mm处堵上，从焊口处用氩气胶管直接送气到管内，以达到氩弧焊接条件要求，完成焊接。c、焊接操作简述：氩弧焊枪嘴顺手的腕力摆动，沿环焊缝接近切向运行，使钨极尖距管表面5mm以内运动。d、焊后处理：焊件施焊完成后，必须等金属晶体完成结晶后，一般在24小时后。采用酸洗方法来处理焊口，清除因加热而产生的晶间腐蚀、析出的碳化物。用百洁布及水擦净。以保证焊件表面的耐腐蚀性和机械性能。2、施工技术和方法本部分施工管道主要是给水管道的支管,一般施工部位位于各个楼层平面内,在放线时一般要遵循先立管后横管、先主管后支管。a、施工准备①施工人员熟悉掌握图纸，熟悉相关国家或行业验收规范和标准图等。②已有经过审批的施工组织设计，并向施工人员交底。③技术人员向施工班组进行技术交底，使施工人员掌握操作工艺。④施工用机具、设备已检查，其状况良好，可以使用。b、材料进场检验①所使用薄壁不锈钢的主要材料、成品、半成品、配件必须具有国家认可的产品检测机构的产品检测报告和产品出厂质量保证书；生活饮用水用的管材和管件，还应具有卫生部门的认可文件。所有材料应做检查验，并经监理工程师核查确认。②所使用的材料、设备的规格型号和性能检测报告应符合国家技术标准和设计要求。③所有材料进入施工现场时应进行品种、规格、外观验收。包装应完好，表面无划痕及外力冲击破损。④管道使用的配件的压力等级、尺寸规格等应和管道配套。⑤主要器具和设备必须有完整的安装使用说明书。在运输。保管和施工过程中，应采取有效防止损坏或腐蚀。c、放线管道安装前应先行对管道支架进行放线定位。定位首先根据设计要求定出固定支架（如有补偿器的）的位置；根据管道综合管线定的标高，把同一水平面直管段的两端支架位置画在墙上或柱上。根据两点间的距离和坡度大小，算出两点间的高度差，标在末端支架位置上；在两高差点拉一根直线，按照支架的间距在墙上或柱上标出每个支架位置。d、支吊架制作安装①管道支吊架的制作应按照图样要求进行施工，如要代用材料应取得设计者同意；支吊架的受力部件，如横梁、吊杆及螺栓等的规格应符合设计及有关技术标准的规定；管道支吊架、支座及零件的焊接应遵守结构件焊接工艺。焊...
