钢结构厂房电气工程施工组织设计VIP免费

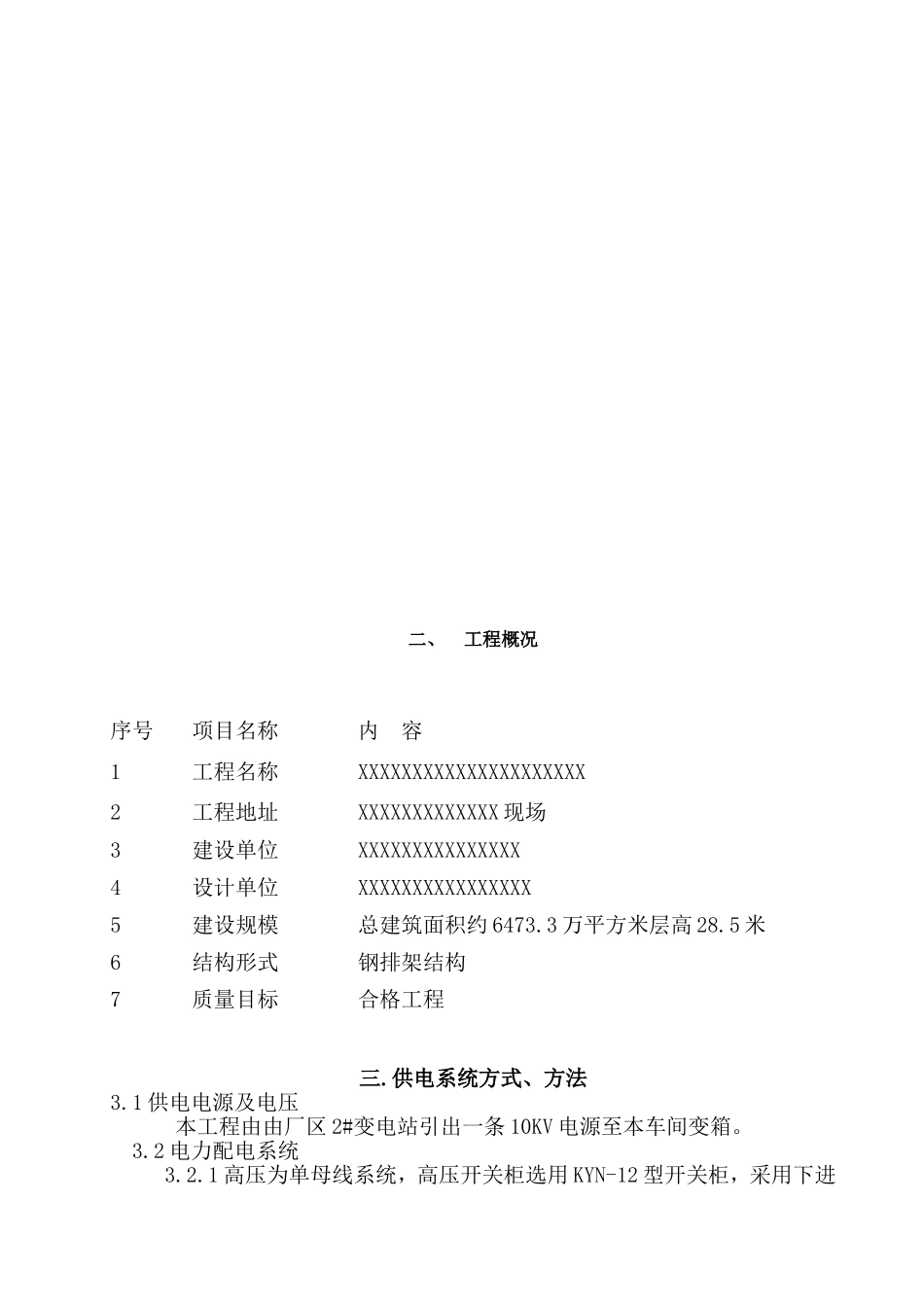

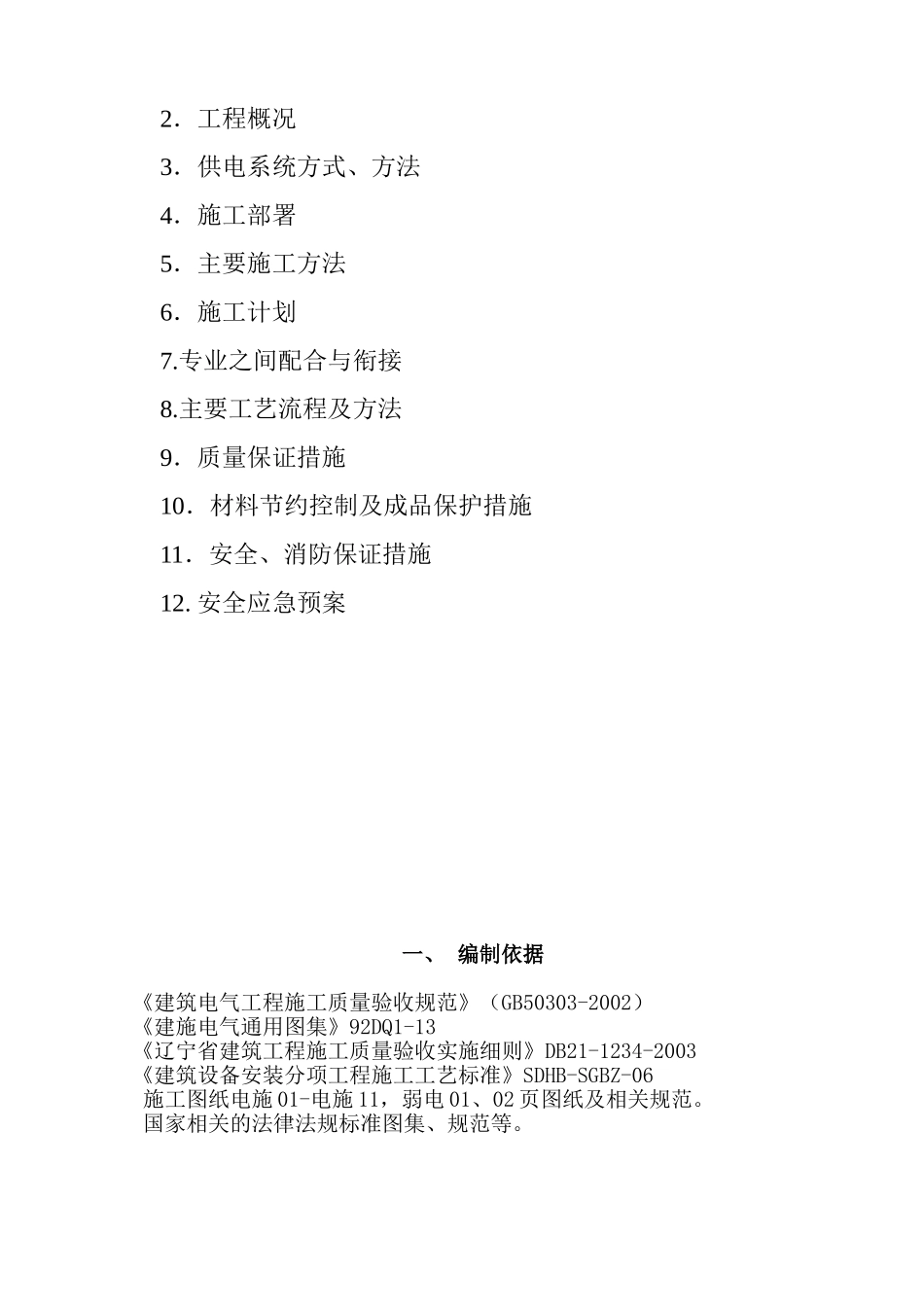

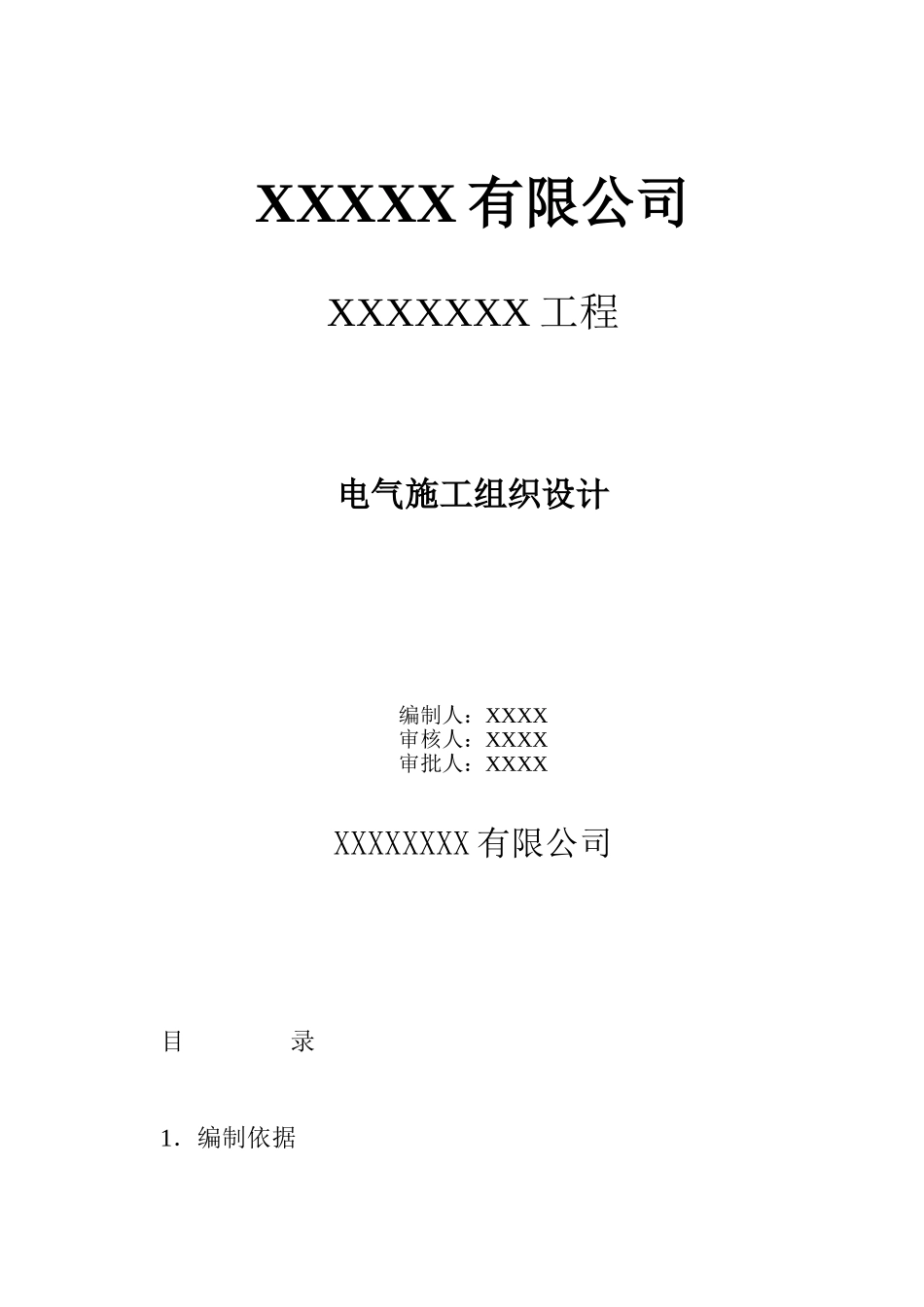

XXXXX有限公司XXXXXXX工程电气施工组织设计编制人：XXXX审核人：XXXX审批人：XXXXXXXXXXXX有限公司目录1．编制依据2．工程概况3．供电系统方式、方法4．施工部署5．主要施工方法6．施工计划7.专业之间配合与衔接8.主要工艺流程及方法9．质量保证措施10．材料节约控制及成品保护措施11．安全、消防保证措施12.安全应急预案一、编制依据《建筑电气工程施工质量验收规范》（GB50303-2002）《建施电气通用图集》92DQ1-13《辽宁省建筑工程施工质量验收实施细则》DB21-1234-2003《建筑设备安装分项工程施工工艺标准》SDHB-SGBZ-06施工图纸电施01-电施11，弱电01、02页图纸及相关规范。国家相关的法律法规标准图集、规范等。二、工程概况序号项目名称内容1工程名称XXXXXXXXXXXXXXXXXXXXX2工程地址XXXXXXXXXXXXX现场3建设单位XXXXXXXXXXXXXXX4设计单位XXXXXXXXXXXXXXXX5建设规模总建筑面积约6473.3万平方米层高28.5米6结构形式钢排架结构7质量目标合格工程三.供电系统方式、方法3.1供电电源及电压本工程由由厂区2#变电站引出一条10KV电源至本车间变箱。3.2电力配电系统3.2.1高压为单母线系统，高压开关柜选用KYN-12型开关柜，采用下进上出线的方式，低压为单母线系统，低压开关柜选用TGGD308开关柜采用上进上出线的方式。3.2.2变压器设有温度信号及及超温报警，进线柜设有三项定时限过流，三相速断，零序保护。3.2.3电源计量采用高供高计的方式，在上级变电站所内集中计量，安装有功、无功峰谷电能表，低压母线安装多功能仪表，使照明与动力分开计量，便于日后的管理。3.2.4。无功补偿采用在变电所低压母线集中自动补偿的方式，补偿后功率因素达0.95以上。并要求荧光灯气体放电灯自带无功补偿装置，功率因数要求大于等于0.9。3.2.5低压配电系统采用220V/380V放射式和树干式相结合的方式。对单台大容量设备，采用放射的方式配电，对其他一般性的负荷采用树干方式配电。3.2.6在电缆桥架和支架上明敷的消防配电线路采用耐火型电线，电缆;其他采用阻燃型电线、电缆。3.2.7电缆进出建筑物处应设阻水钢板。3.3照明系统3.3.1光源：本工程部分采用金属卤化物灯，卫生间采用防水荧光灯。3.3.2主要房间或场所功率值W/m²对应照度值Lx灯具控制方式标准值设计值标准值设计值车间115.1300306集中控制卫生间3.52.77566就地控制3.3.3应急照明出口标志灯、疏散指示灯、应急照明灯采用蓄电池式供电应急照明系统，持续供电时间大于30Min。3.3.4车间照明采用配电箱集中控制方式，其余采用分散控制方式。3.4防雷接地3.4.1本工程年预计雷击次数为0.1225，防雷等级为三级。3.4.2接闪器沿女儿墙四周采用Φ10的热镀锌圆钢做为避雷带。3.4.3引下线利用钢柱做为引下线。引下线上端与避雷带基础焊接轴线上的上下两层钢筋内的两根主筋焊接。3.4.4接地极为建筑物桩基基础底板轴线上的上下两层主筋中的两根通长焊接形成的接地网，接地电阻要求小于1.0欧姆。3.5电缆桥架均为阻燃型，即涂防火涂料。在电缆、桥架和支架上明敷的消防配电线路采用耐火型电线、电缆。其他采用阻燃型电线、电缆。3.6弱电系统弱电系统主要包括模块总装车间的密网布线系统、视频安防监控系统、巡更系统、出入口控制系统电话系统等。3.6.1密网布线系统3.6.1.1密网设备在7轴处。3.6.1.2终端柱或墙均匀布置，密网板高度H=0.3m。3.6.1.3密网布线采用四芯室内单模光纤。3.6.1.4密网布线均沿桥架或穿钢管敷设。3.6.2视频安防监控系统3.6.2.1视频安防室内外监控系统前段摄像机均采用宽动态一体机或快速球型数字摄像机。摄像机与交换机之间采用六类八芯非屏蔽双绞线连接。再通过八芯室内单模光纤将视频图像传输至厂房7轴处的汇聚交换机中，再由室外线路传输至厂区核心控制中心。3.6.2.2设备采用就近供电方式。3.6.2.3视频安防监控前段摄像机分部在车间各处的出入口及生产区域，确保车间安全。3.6.2.4所有安防线缆均沿桥架或穿钢管敷设。3.6.3出入口控制系统3.6.3.1出入口控制器主要设置在厂房各出入口。3.6.3.2出入口控制系统与视频安防监控系统联动，支持“一卡通”功能。3.6.4巡更系统在本建筑外围各出口设置巡更系统，采用无线方式，无需布线。3.6.5电话...
