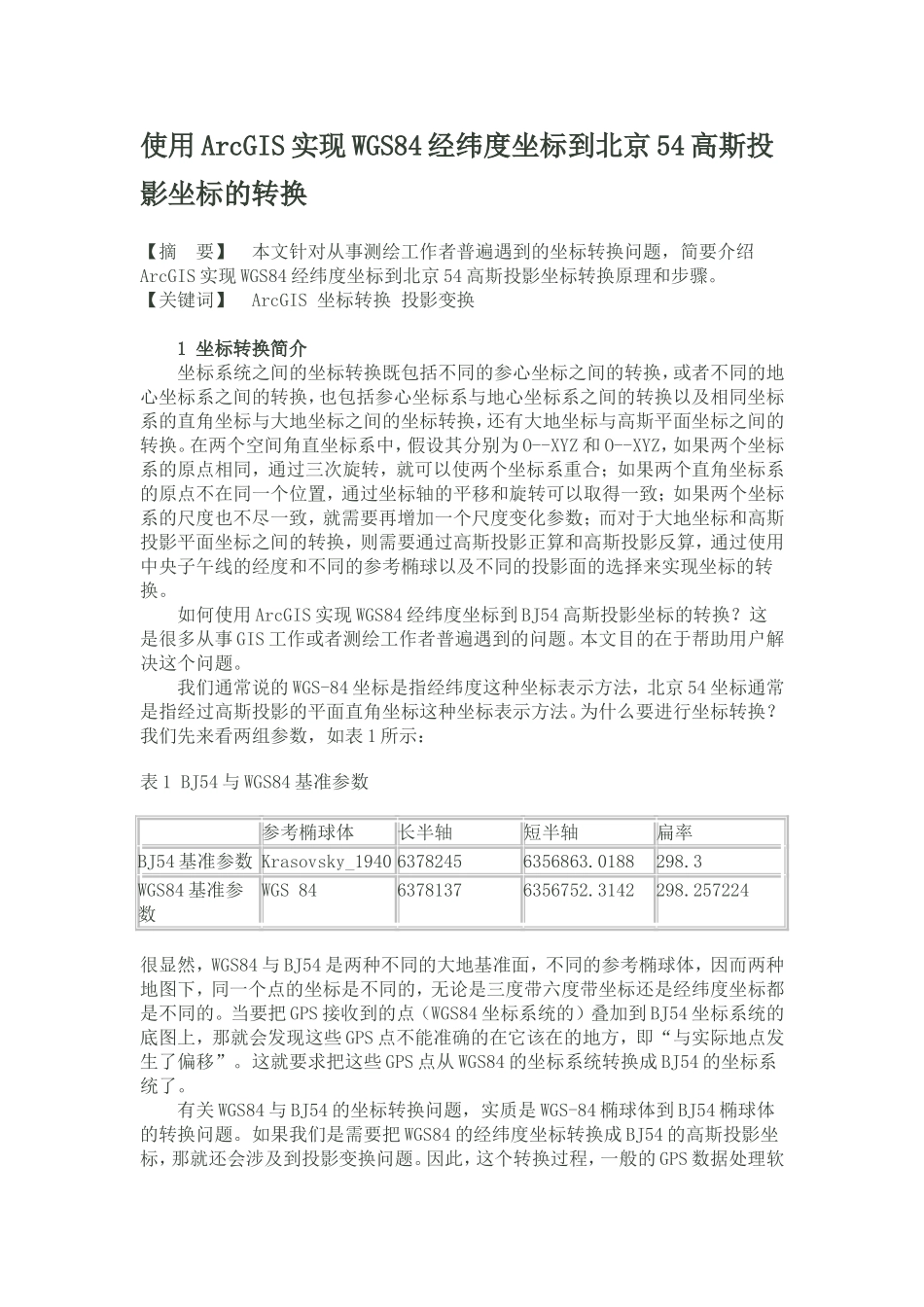

使用ArcGIS实现WGS84经纬度坐标到北京54高斯投影坐标的转换【摘要】本文针对从事测绘工作者普遍遇到的坐标转换问题，简要介绍ArcGIS实现WGS84经纬度坐标到北京54高斯投影坐标转换原理和步骤。【关键词】ArcGIS坐标转换投影变换1坐标转换简介坐标系统之间的坐标转换既包括不同的参心坐标之间的转换，或者不同的地心坐标系之间的转换，也包括参心坐标系与地心坐标系之间的转换以及相同坐标系的直角坐标与大地坐标之间的坐标转换，还有大地坐标与高斯平面坐标之间的转换。在两个空间角直坐标系中，假设其分别为O--XYZ和O--XYZ，如果两个坐标系的原点相同，通过三次旋转，就可以使两个坐标系重合；如果两个直角坐标系的原点不在同一个位置，通过坐标轴的平移和旋转可以取得一致；如果两个坐标系的尺度也不尽一致，就需要再增加一个尺度变化参数；而对于大地坐标和高斯投影平面坐标之间的转换，则需要通过高斯投影正算和高斯投影反算，通过使用中央子午线的经度和不同的参考椭球以及不同的投影面的选择来实现坐标的转换。如何使用ArcGIS实现WGS84经纬度坐标到BJ54高斯投影坐标的转换？这是很多从事GIS工作或者测绘工作者普遍遇到的问题。本文目的在于帮助用户解决这个问题。我们通常说的WGS-84坐标是指经纬度这种坐标表示方法，北京54坐标通常是指经过高斯投影的平面直角坐标这种坐标表示方法。为什么要进行坐标转换？我们先来看两组参数，如表1所示：表1BJ54与WGS84基准参数参考椭球体长半轴短半轴扁率BJ54基准参数Krasovsky_194063782456356863.0188298.3WGS84基准参数WGS8463781376356752.3142298.257224很显然，WGS84与BJ54是两种不同的大地基准面，不同的参考椭球体，因而两种地图下，同一个点的坐标是不同的，无论是三度带六度带坐标还是经纬度坐标都是不同的。当要把GPS接收到的点（WGS84坐标系统的）叠加到BJ54坐标系统的底图上，那就会发现这些GPS点不能准确的在它该在的地方，即“与实际地点发生了偏移”。这就要求把这些GPS点从WGS84的坐标系统转换成BJ54的坐标系统了。有关WGS84与BJ54的坐标转换问题，实质是WGS-84椭球体到BJ54椭球体的转换问题。如果我们是需要把WGS84的经纬度坐标转换成BJ54的高斯投影坐标，那就还会涉及到投影变换问题。因此，这个转换过程，一般的GPS数据处理软件都是采用下述步骤进行的：1）（B，L）84——（X，Y，Z）84，空间大地坐标到空间直角坐标的转换。2）（X，Y，Z）84——（X，Y，Z）54，坐标基准的转换，即Datum转换。通常有三种转换方法：七参数、简化三参数、Molodensky。3）（X，Y，Z）54——（B，L）54，空间直角坐标到空间大地坐标的转换。4）（B，L）54——（x，y）54，高斯投影正算。从以上步骤不难看出，转换的关键是第二步，转换的参数。鉴于我国曾使用不同的坐标基准（BJ54、State80、Correct54），各地的重力值又有很大差异，所以很难确定一套适合全国且精度较好的转换参数。在WGS-84坐标和北京54坐标之间是不存在一套转换参数可以全国通用的，在每个地方会不一样。必须了解，在不同的椭球之间的转换是不严密的。那么，两个椭球间的坐标转换应该是怎样的呢？一般而言比较严密的是用七参数法，即3个平移因子（X平移，Y平移，Z平移），3个旋转因子（X旋转，Y旋转，Z旋转），一个比例因子（也叫尺度变化K）。国内参数来源的途径不多，一般当地测绘部门会有。通行的做法是：在工作区内找三个以上的已知点，利用已知点的BJ54坐标和所测WGS84坐标通过一定的数学模型，求解七参数。若多选几个已知点，通过平差的方法可以获得较好的精度。如果区域范围不大，最远点间的距离不大于30Km（经验值），这可以用三参数，即只考虑3个平移因子（X平移，Y平移，Z平移），而将旋转因子及比例因子（X旋转，Y旋转，Z旋转，尺度变化K）都视为0，所以三参数只是七参数的一种特例。北京54和西安80也是两种不同的大地基准面，不同的参考椭球体，他们之间的转换也是同理。在ArcGIS中提供了三参数、七参数转换法。而在同一个椭球里的转换都是严密的，在同一个椭球的不同坐标系中转换需要用到四参数转换，举个例子，在深圳既有北京54坐标又有深圳坐标，在这两...
