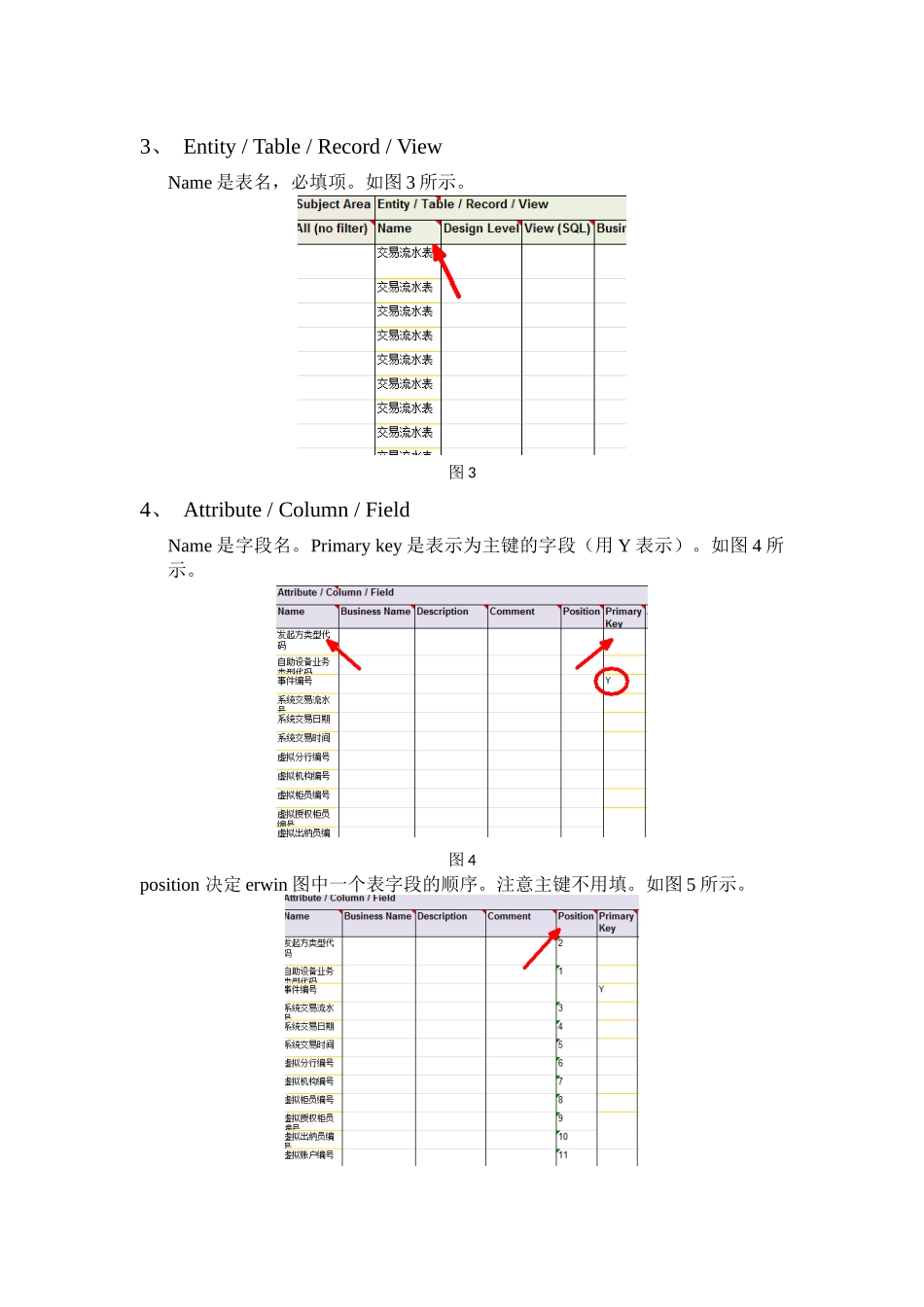

使用excel导入ERWIN的操作步骤一、填写excelExcel的编写参照“Standard-Blank.xlsx”文档:文档路径C:\ProgramFiles\CA\ERwinDataModelerr7.3\MetaIntegration\conf\MIRModelBridgeTemplate\MIRMicrosoftExcel\Standard-Blank.xlsx具体填写内容如下:1、Model/CatalogNAME填写的是系统名,必须填写。Type也必须填写。如图1所示。图12、SubjectAreaSubjectArea表示表所属主题。如图2所示。图23、Entity/Table/Record/ViewName是表名,必填项。如图3所示。图34、Attribute/Column/FieldName是字段名。Primarykey是表示为主键的字段(用Y表示)。如图4所示。图4position决定erwin图中一个表字段的顺序。注意主键不用填。如图5所示。图5二、Erwin操作1、总流程打开Erwin-->File-->import-->importfromexternalfomat-->source1)TYPE:MICROSOFTOFFICEEXCEL2)localtion:Standard-Blank的路径3)VALIDATION:BASICconsistencycheck-->overview点击finish2、图片展示操作流程图1图2Type是表示源文件类型。Location表示Standard-Blank.xlsx的路径。如图3所示。图3Location为生成的erwin图保存路径。如图4所示。图4StatusLog。不想做保存点击Close即可。如图5所示。图5只是想根据excel导出erwin点击close即可。如图6所示。图6操作完成的例子,如图7所示。图7三、例子文档:
